  3. Projektowanie systemów detekcji gazów
  4. Schematy blokowe

Schematy blokowe systemów detekcji gazów

Materiały pomocnicze do projektowania systemów detekcji gazów

Akumulatorownie

Topologia systemu Napięcie zasilania Maksymalna ilość detektorów gazu Awaryjne podtrzymanie zasilania
Gwiazda 230 V~ 2 — Podgląd PDF DWG
Gwiazda 230 V~ 4 — Podgląd PDF DWG
Gwiazda 230 V~ 8 — Podgląd PDF DWG

Bazy paliw płynnych

Topologia systemu Napięcie zasilania Maksymalna ilość detektorów gazu Awaryjne podtrzymanie zasilania
Gwiazda 24 V= 8 ✓ Podgląd PDF DWG
Gwiazda 24 V= 16 ✓ Podgląd PDF DWG

Biogazownie

Topologia systemu Napięcie zasilania Maksymalna ilość detektorów gazu Awaryjne podtrzymanie zasilania
Gwiazda 230 V~ 1 ✓ Podgląd PDF DWG
Gwiazda 230 V~ 2 — Podgląd PDF DWG
Gwiazda 230 V~ 4 — Podgląd PDF DWG
Gwiazda 24 V= 1 ✓ Podgląd PDF DWG

Browary i rozlewnie napojów gazowanych

Topologia systemu Napięcie zasilania Maksymalna ilość detektorów gazu Awaryjne podtrzymanie zasilania
Gwiazda 230 V~ 2 — Podgląd PDF DWG
Gwiazda 230 V~ 4 — Podgląd PDF DWG
Magistrala 24 V= 224 — Podgląd PDF DWG

Chłodnictwo

Instalacje amoniakalne
Topologia systemu Napięcie zasilania Maksymalna ilość detektorów gazu Awaryjne podtrzymanie zasilania
Gwiazda 230 V~ 2 — Podgląd PDF DWG
Gwiazda 230 V~ 4 — Podgląd PDF DWG
Magistrala 24 V= 224 — Podgląd PDF DWG
Instalacje na CO2
Topologia systemu Napięcie zasilania Maksymalna ilość detektorów gazu Awaryjne podtrzymanie zasilania
Szeregowa (liniowa) 230 V~ ∞ — Podgląd PDF DWG
Szeregowa (liniowa) 230 V~ ∞ — Podgląd PDF DWG
Magistrala 24 V= 224 — Podgląd PDF DWG
CFC, HCFC, HFC, HC, HFO
Topologia systemu Napięcie zasilania Maksymalna ilość detektorów gazu Awaryjne podtrzymanie zasilania
Gwiazda 230 V~ 2 — Podgląd PDF DWG
Gwiazda 230 V~ 4 — Podgląd PDF DWG
Magistrala 24 V= 224 — Podgląd PDF DWG

Garaże, hale postojowe, warsztaty, SKP

Samochody osobowe
Topologia systemu Napięcie zasilania Maksymalna ilość detektorów gazu Awaryjne podtrzymanie zasilania
Szeregowa (liniowa) 230 V~ ∞ — Podgląd PDF DWG

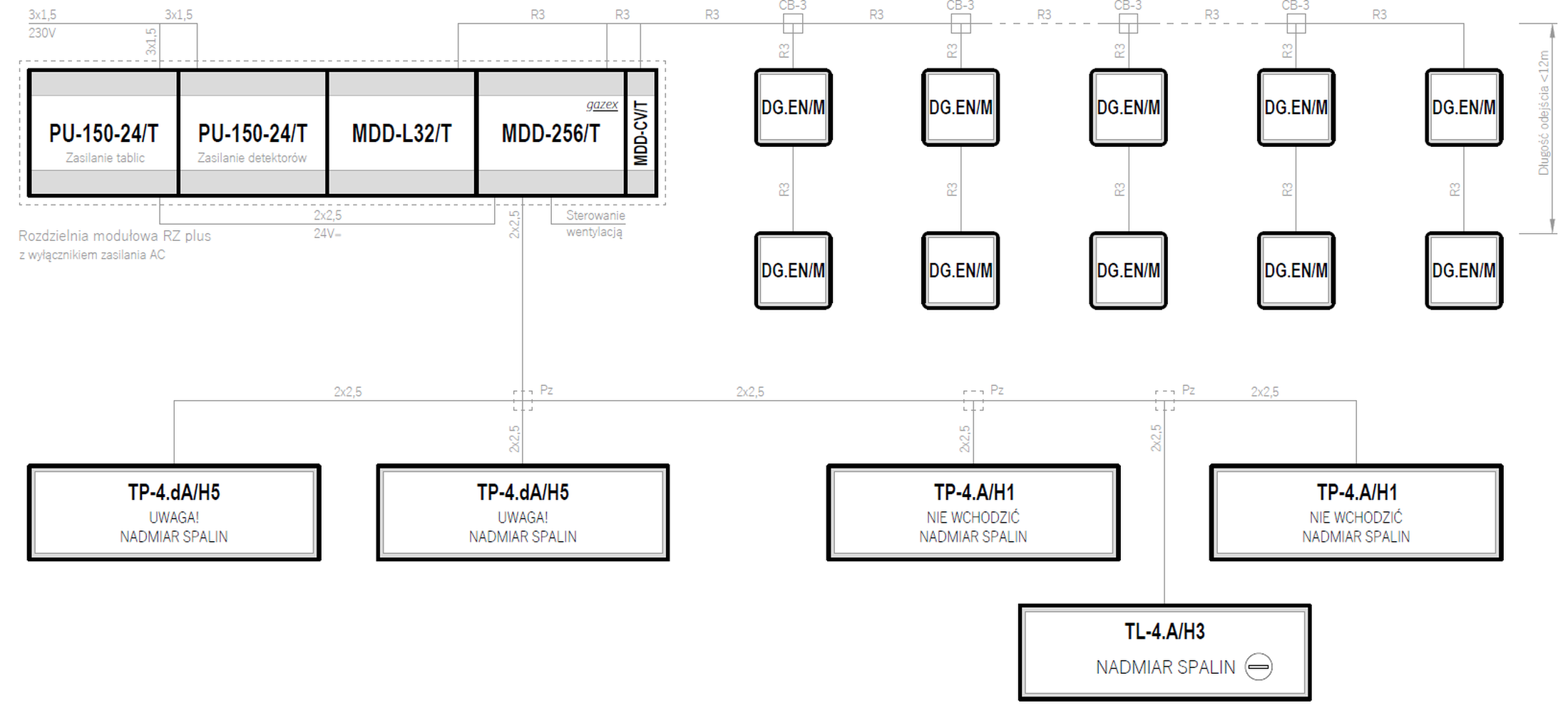

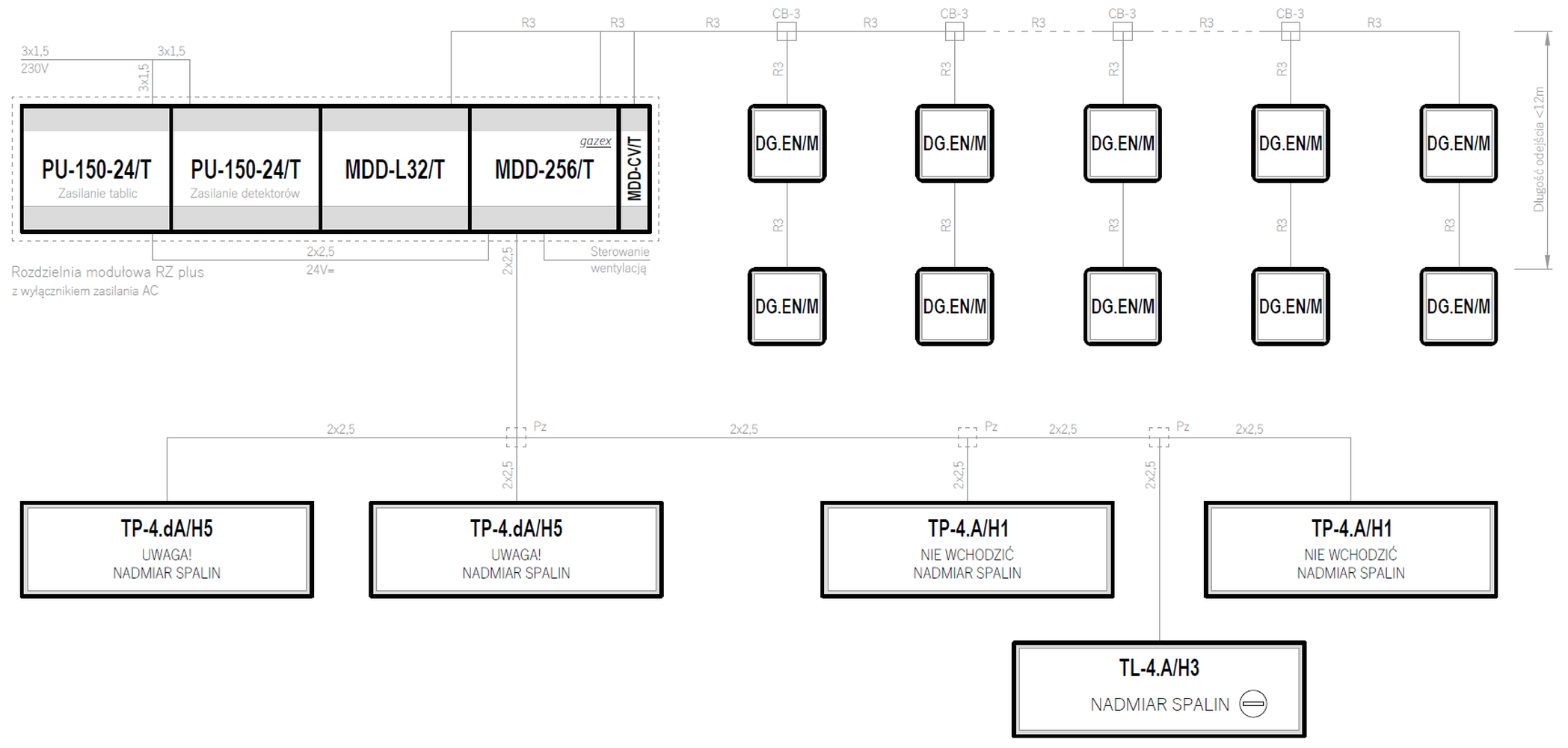

Magistrala 24 V= 224 — Podgląd PDF DWG
Magistrala 24 V= 224 — Podgląd PDF DWG
Samochody ciężarowe, autobusy
Topologia systemu Napięcie zasilania Maksymalna ilość detektorów gazu Awaryjne podtrzymanie zasilania
Szeregowa (liniowa) 230 V~ ∞ — Podgląd PDF DWG
Magistrala 24 V= 224 — Podgląd PDF DWG

Hale wyposażone w nagrzewnice lub promienniki gazowe

Topologia systemu Napięcie zasilania Maksymalna ilość detektorów gazu Awaryjne podtrzymanie zasilania
Magistrala 24 V= 224 — Podgląd PDF DWG
Magistrala 24 V= 224 — Podgląd PDF DWG

Klimatyzacja – budynki użyteczności publicznej

Detekcja wycieku czynników chłodniczych
Topologia systemu Napięcie zasilania Maksymalna ilość detektorów gazu Awaryjne podtrzymanie zasilania

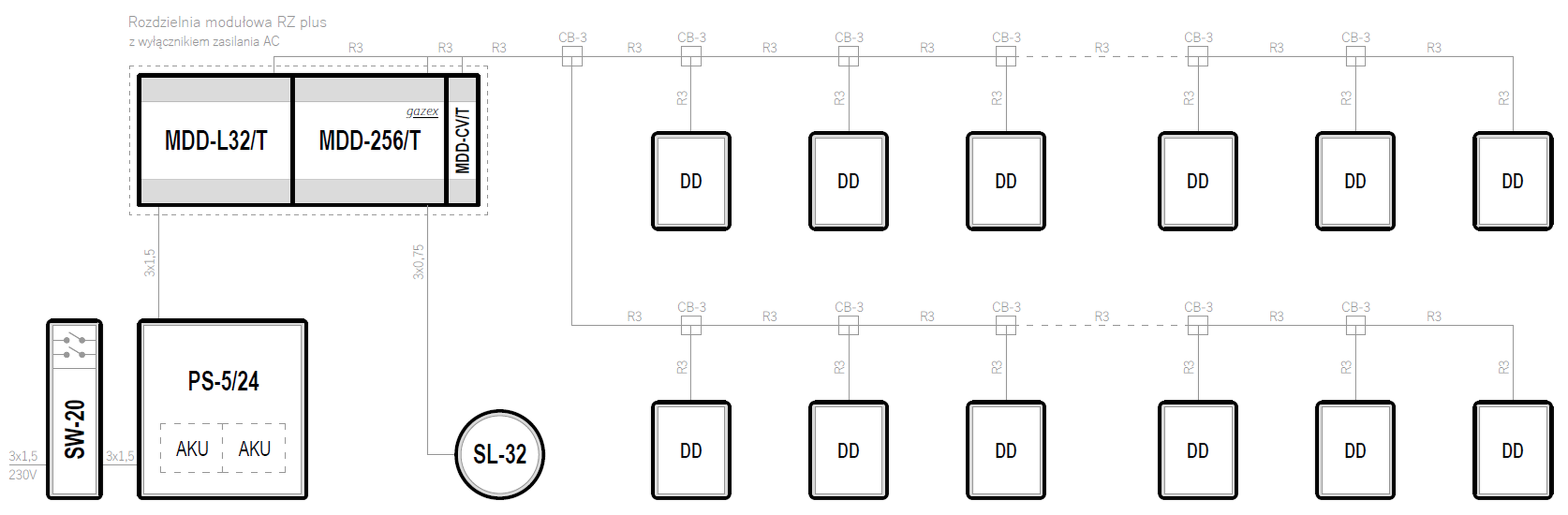

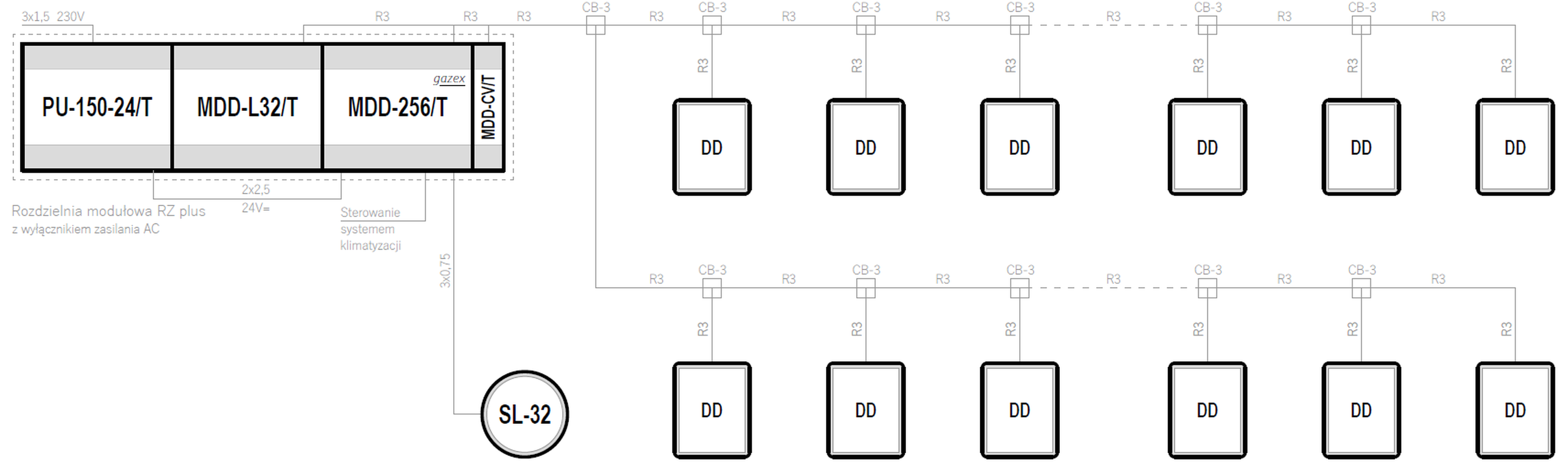

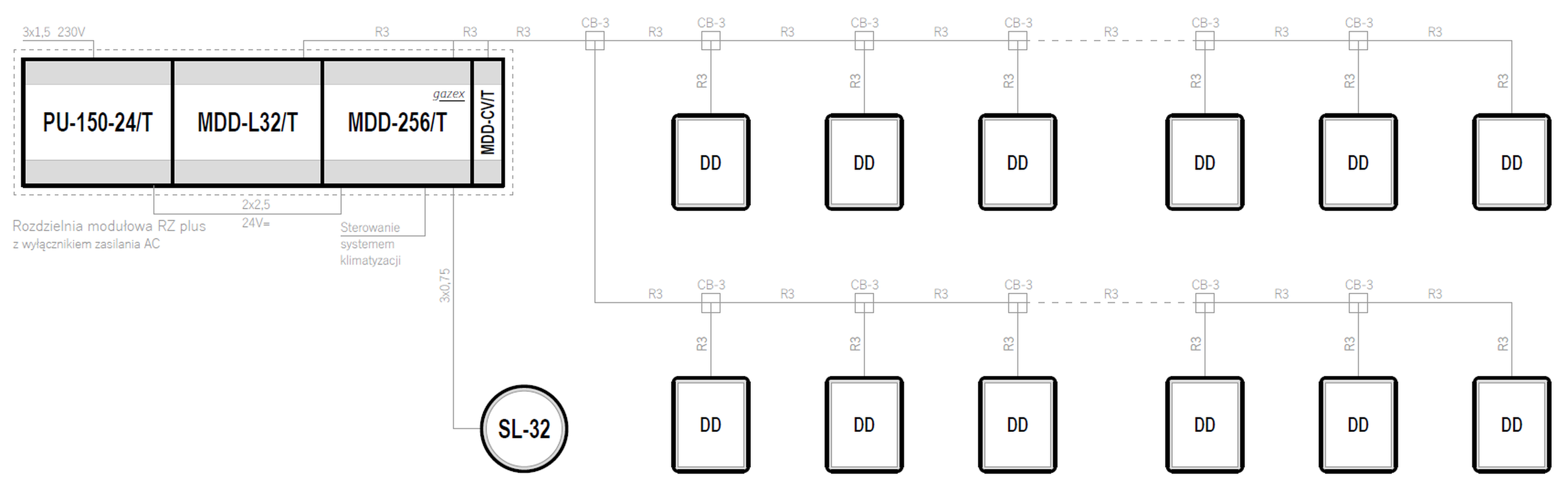

Magistrala 24 V= 224 ✓ Podgląd PDF DWG
Magistrala 24 V= 224 — Podgląd PDF DWG

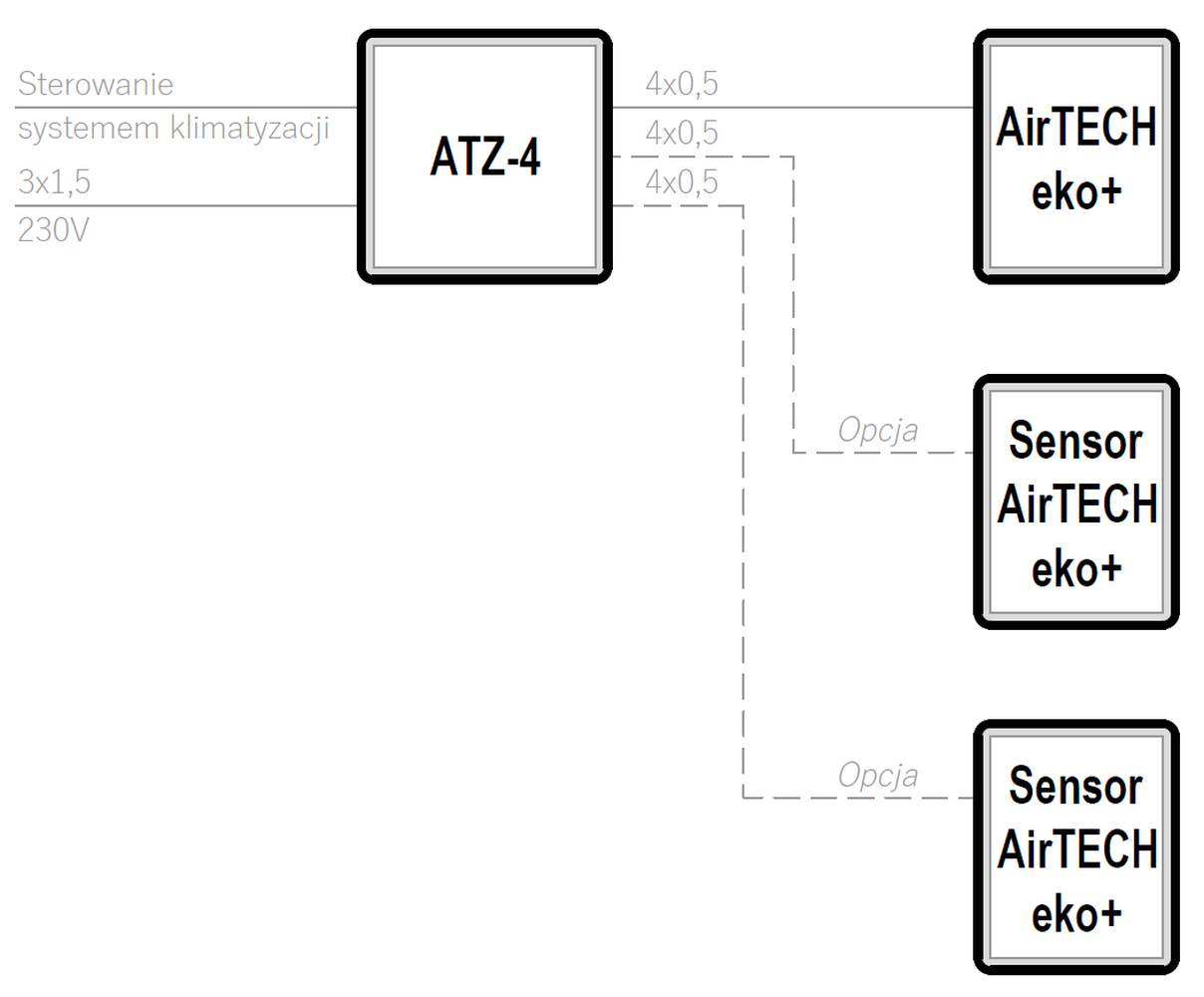

Kontrola jakości powietrza (klimatyzacja kanałowa)
Topologia systemu Napięcie zasilania Maksymalna ilość detektorów gazu Awaryjne podtrzymanie zasilania
Gwiazda 230 V~ 3 — Podgląd PDF DWG
Magistrala 24 V= 224 — Podgląd PDF DWG
Magistrala 24 V= 224 — Podgląd PDF DWG

Kotłownie gazowe

Małej i średniej mocy (przyłącza gazowe DN32÷DN100)
Topologia systemu Napięcie zasilania Maksymalna ilość detektorów gazu Awaryjne podtrzymanie zasilania
Gwiazda 230 V~ 1 ✓ Podgląd PDF DWG
Gwiazda 230 V~ 1 — Podgląd PDF DWG
Gwiazda 24 V= 1 ✓ Podgląd PDF DWG
Przemysłowe i dużej mocy (przyłącza gazowe ≥DN125)
Topologia systemu Napięcie zasilania Maksymalna ilość detektorów gazu Awaryjne podtrzymanie zasilania
Gwiazda 230 V~ 1 — Podgląd PDF DWG
Gwiazda 230 V~ 4 — Podgląd PDF DWG
Gwiazda 24 V= 1 ✓ Podgląd PDF DWG

Kriokomory

Topologia systemu Napięcie zasilania Maksymalna ilość detektorów gazu Awaryjne podtrzymanie zasilania
Gwiazda 230 V~ 1 ✓ Podgląd PDF DWG
Gwiazda 12 V= 2 ✓ Podgląd PDF DWG
Szeregowa (liniowa) 230 V~ 1 — Podgląd PDF DWG

Kuchnie

Topologia systemu Napięcie zasilania Maksymalna ilość detektorów gazu Awaryjne podtrzymanie zasilania
Gwiazda 230 V~ 2 — Podgląd PDF DWG
Gwiazda 230 V~ 4 — Podgląd PDF DWG
Gwiazda 12 V= 2 ✓ Podgląd PDF DWG

Magazyny gazów i substancji chemicznych

Magazyny substancji chemicznych
Topologia systemu Napięcie zasilania Maksymalna ilość detektorów gazu Awaryjne podtrzymanie zasilania
Gwiazda 230 V~ 4 — Podgląd PDF DWG
Magistrala 24 V= 224 ✓ Podgląd PDF DWG
Magazyny gazów
Topologia systemu Napięcie zasilania Maksymalna ilość detektorów gazu Awaryjne podtrzymanie zasilania
Gwiazda 24 V= 8 ✓ Podgląd PDF DWG
Magistrala 24 V= 224 ✓ Podgląd PDF DWG

Oczyszczalnie ścieków

Topologia systemu Napięcie zasilania Maksymalna ilość detektorów gazu Awaryjne podtrzymanie zasilania
Gwiazda 230 V~ 2 — Podgląd PDF DWG
Gwiazda 12 V= 4 ✓ Podgląd PDF DWG
Magistrala 24 V= 224 ✓ Podgląd PDF DWG

Rozlewnie i stacje paliw LPG

Stacje paliw LPG
Topologia systemu Napięcie zasilania Maksymalna ilość detektorów gazu Awaryjne podtrzymanie zasilania
Gwiazda 230 V~ 1 — Podgląd PDF DWG
Gwiazda 230 V~ 4 — Podgląd PDF DWG
Gwiazda 24 V= 1 ✓ Podgląd PDF DWG
Rozlewnie gazu płynnego
Topologia systemu Napięcie zasilania Maksymalna ilość detektorów gazu Awaryjne podtrzymanie zasilania
Gwiazda 230 V~ 4 — Podgląd PDF DWG
Gwiazda 230 V~ 8 — Podgląd PDF DWG
Magistrala 24 V= 224 ✓ Podgląd PDF DWG

Stacje uzdatniania wody

Topologia systemu Napięcie zasilania Maksymalna ilość detektorów gazu Awaryjne podtrzymanie zasilania
Gwiazda 230 V~ 1 — Podgląd PDF DWG
Gwiazda 230 V~ 2 — Podgląd PDF DWG
Gwiazda 230 V~ 4 — Podgląd PDF DWG

Zakłady opieki zdrowotnej

Topologia systemu Napięcie zasilania Maksymalna ilość detektorów gazu Awaryjne podtrzymanie zasilania
Gwiazda 12 V= 2 ✓ Podgląd PDF DWG
Szeregowa (liniowa) 230 V~ 1 — Podgląd PDF DWG

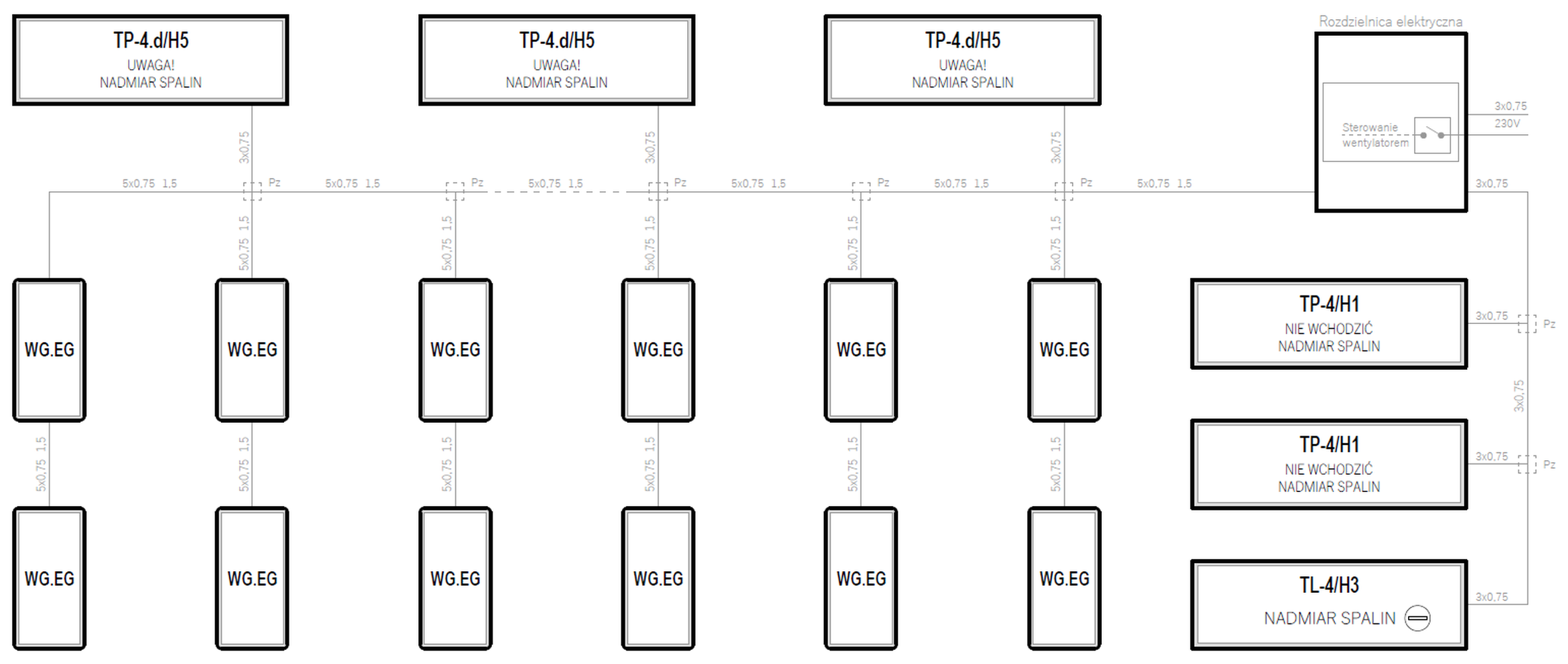

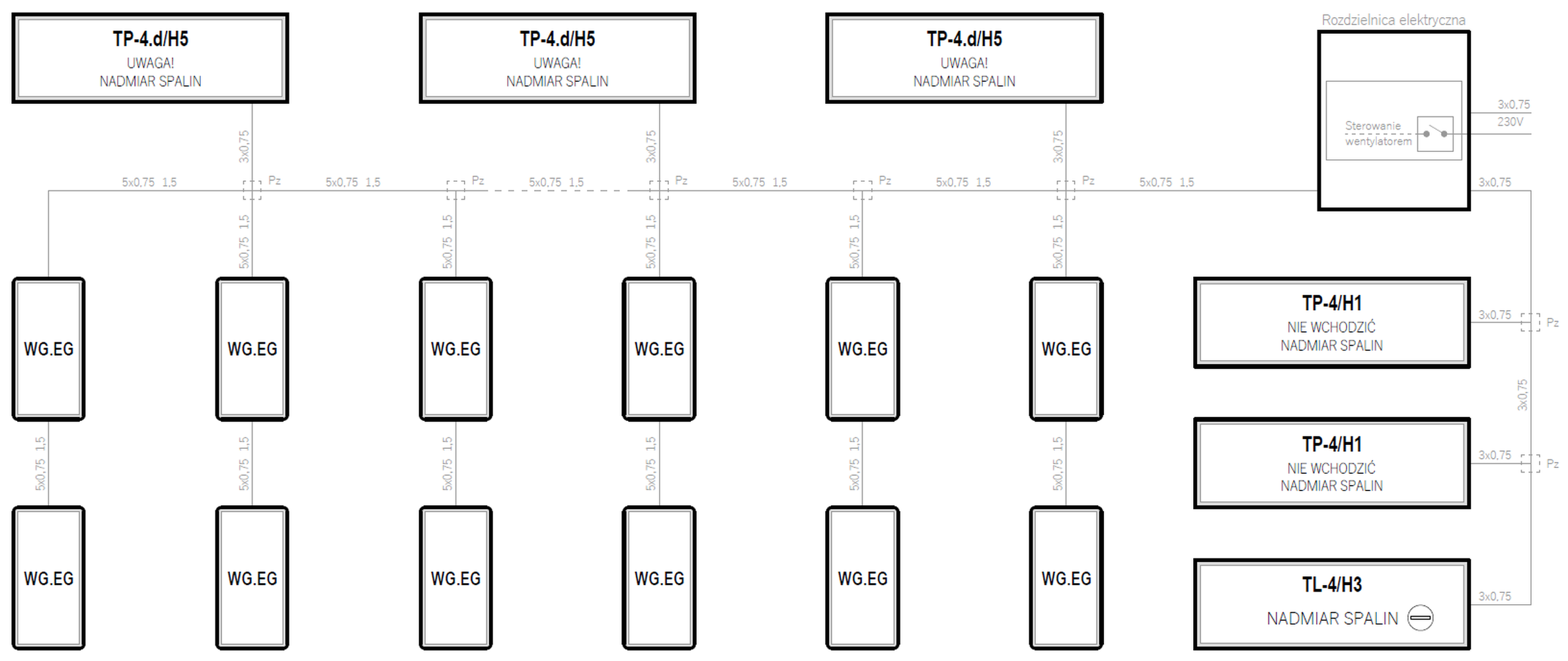

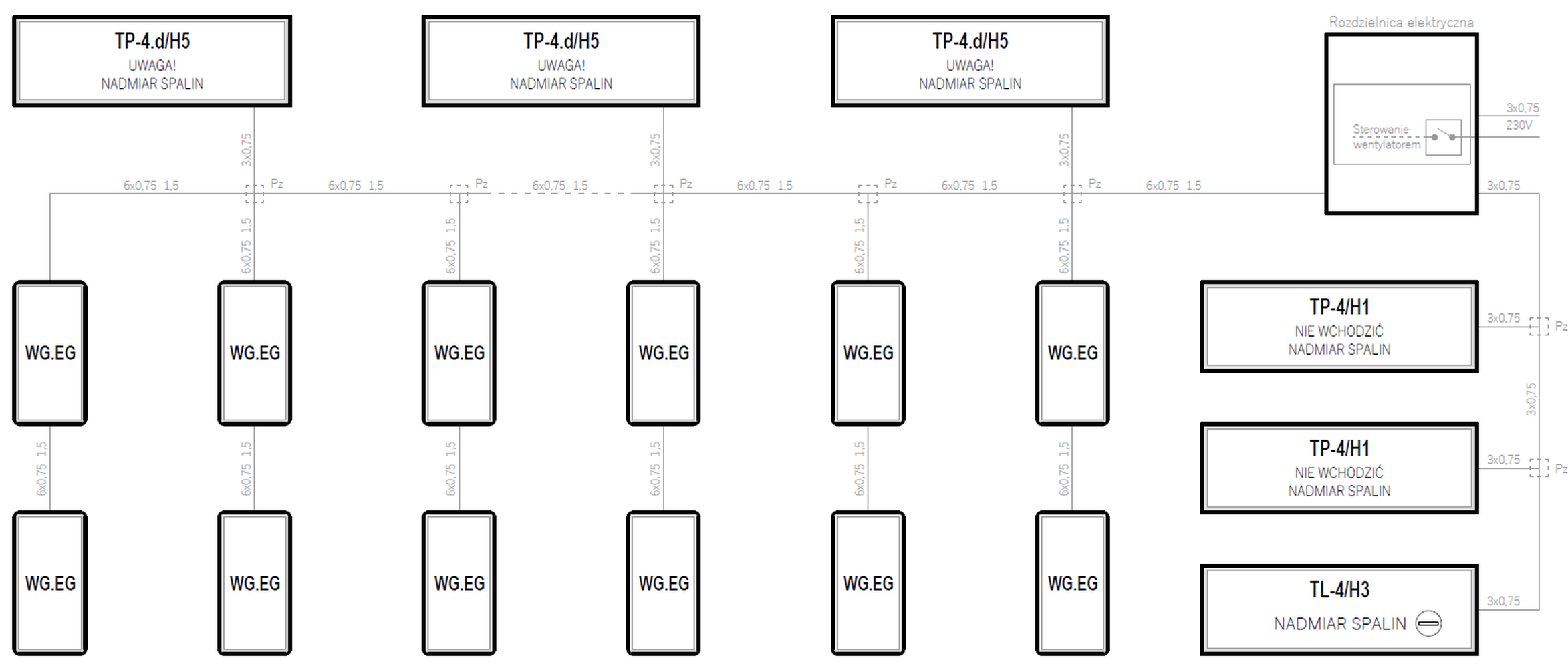

Systemy w oparciu o detektory serii WG.EG

Napięcie zasilania Moduł sterujący Maksymalna ilość detektorów gazu Typy detektorów gazu Awaryjne podtrzymanie zasilania

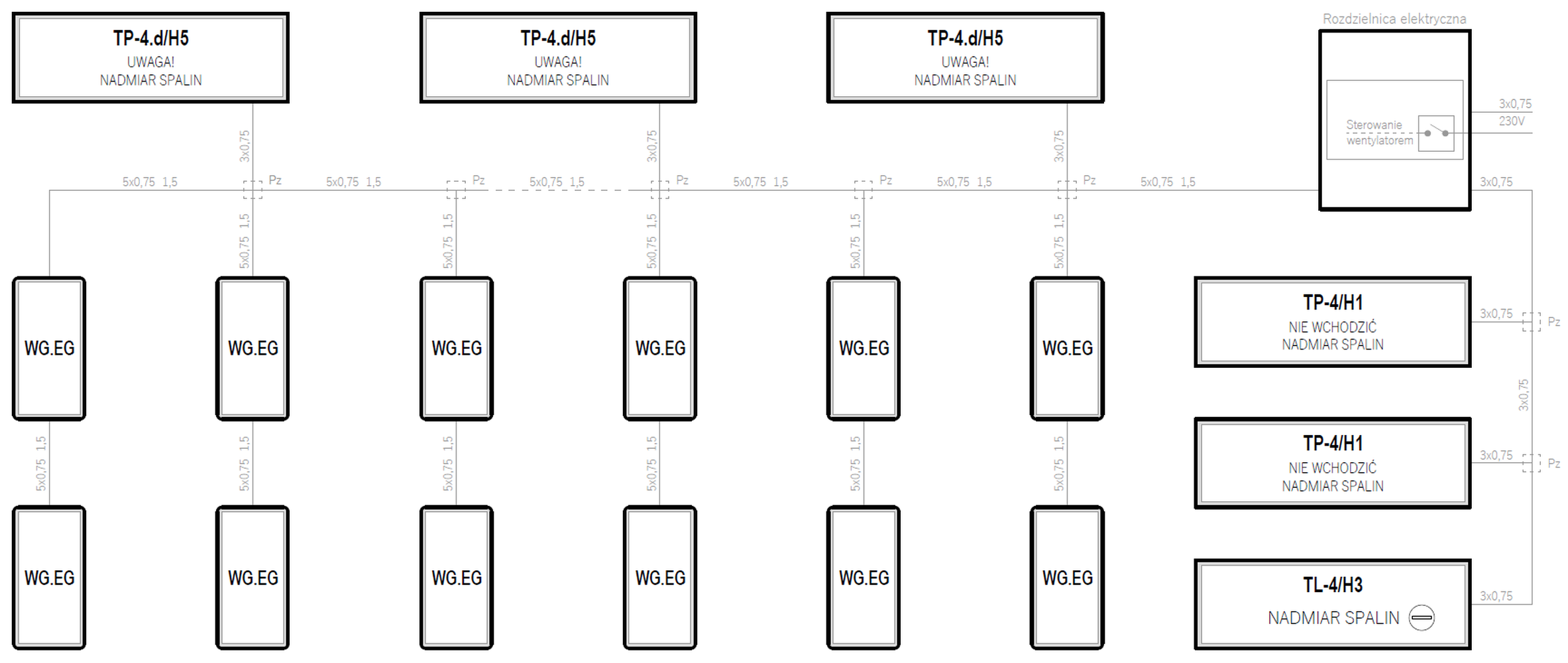

230 V~ — ∞ WG.EG — Podgląd PDF DWG
230 V~ — ∞ WG.EG — Podgląd PDF DWG

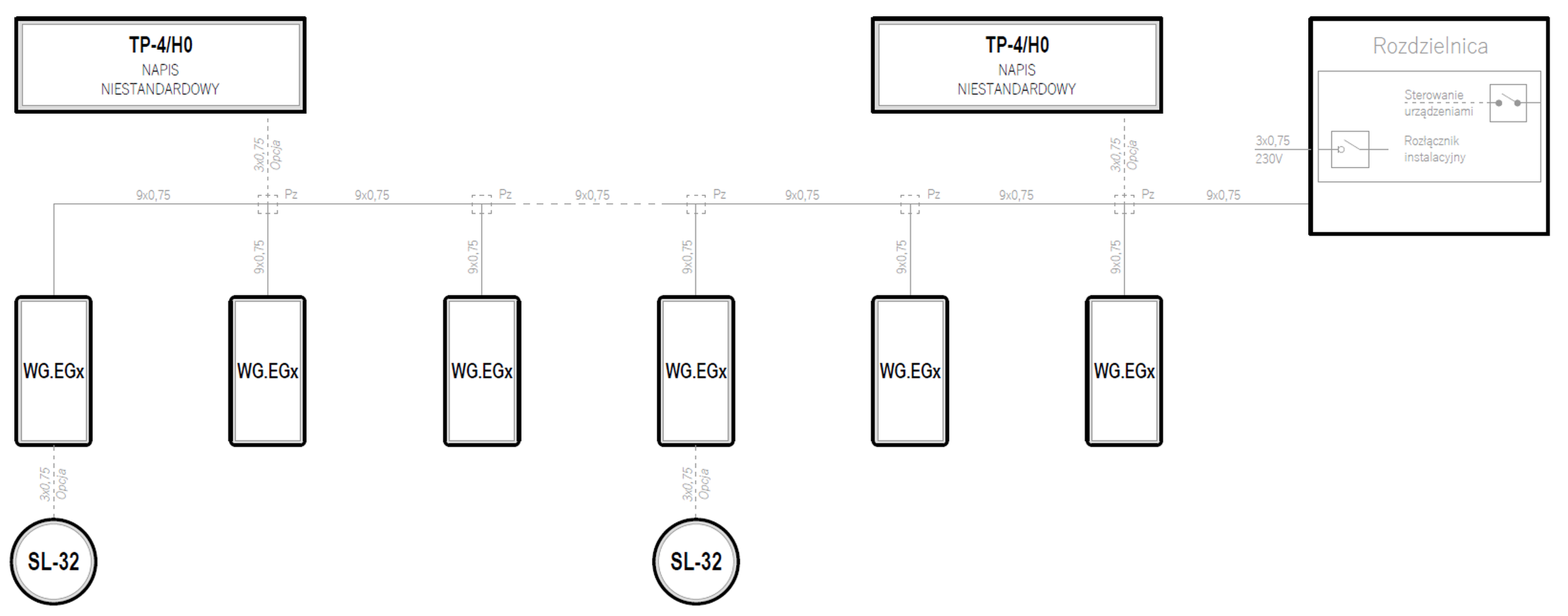

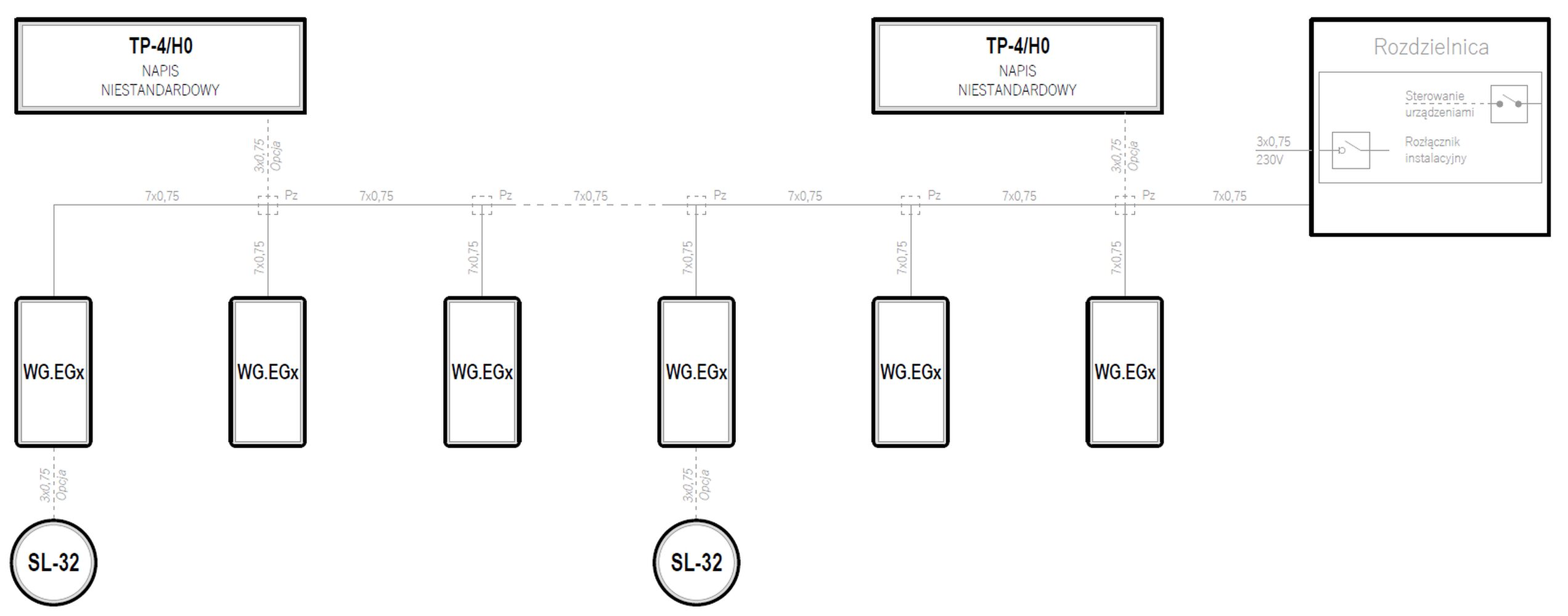

Systemy w oparciu o detektory serii WG.EGx

Napięcie zasilania Moduł sterujący Maksymalna ilość detektorów gazu Typy detektorów gazu Awaryjne podtrzymanie zasilania
230 V~ — ∞ WG.EGx — Podgląd PDF DWG
230 V~ — ∞ WG.EGx — Podgląd PDF DWG

Systemy w oparciu o detektory serii WG/Fx

Napięcie zasilania Moduł sterujący Maksymalna ilość detektorów gazu Typy detektorów gazu Awaryjne podtrzymanie zasilania

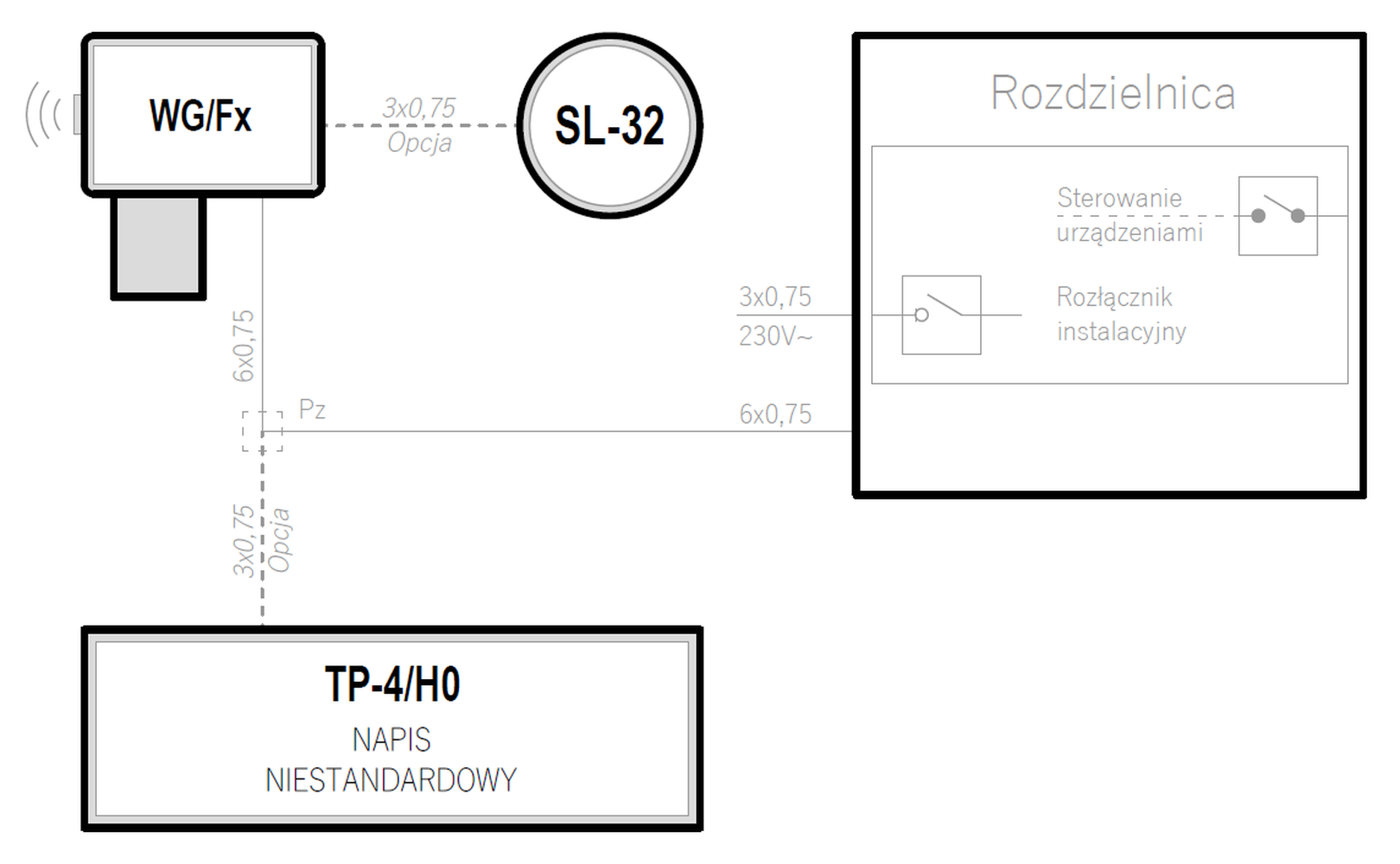

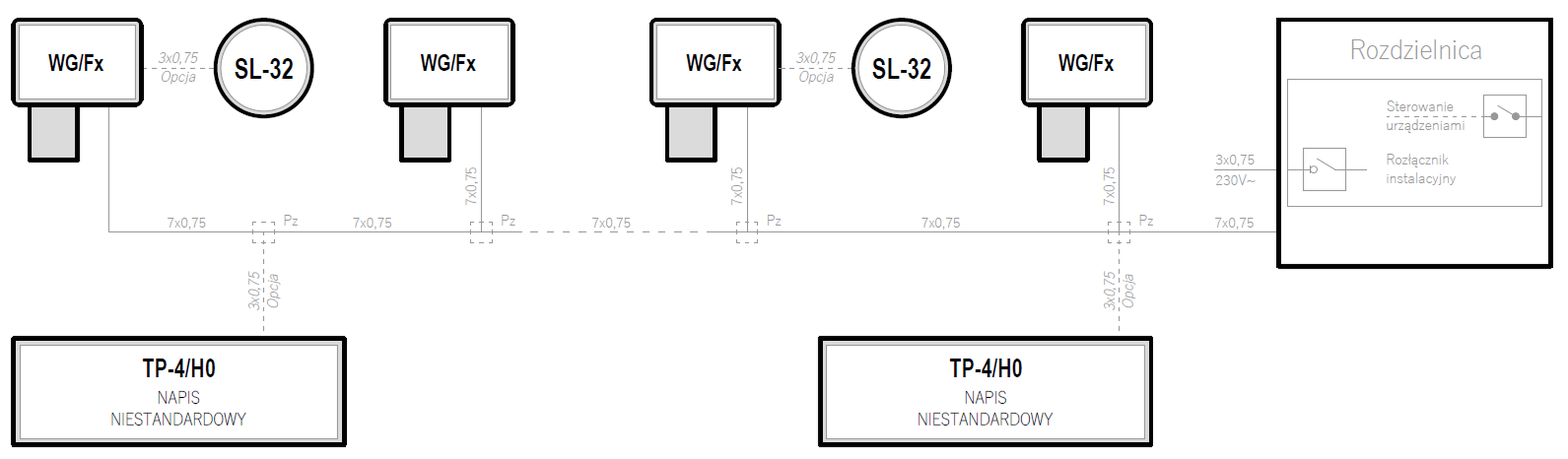

230 V~ — ∞ WG/Fx — Podgląd PDF DWG

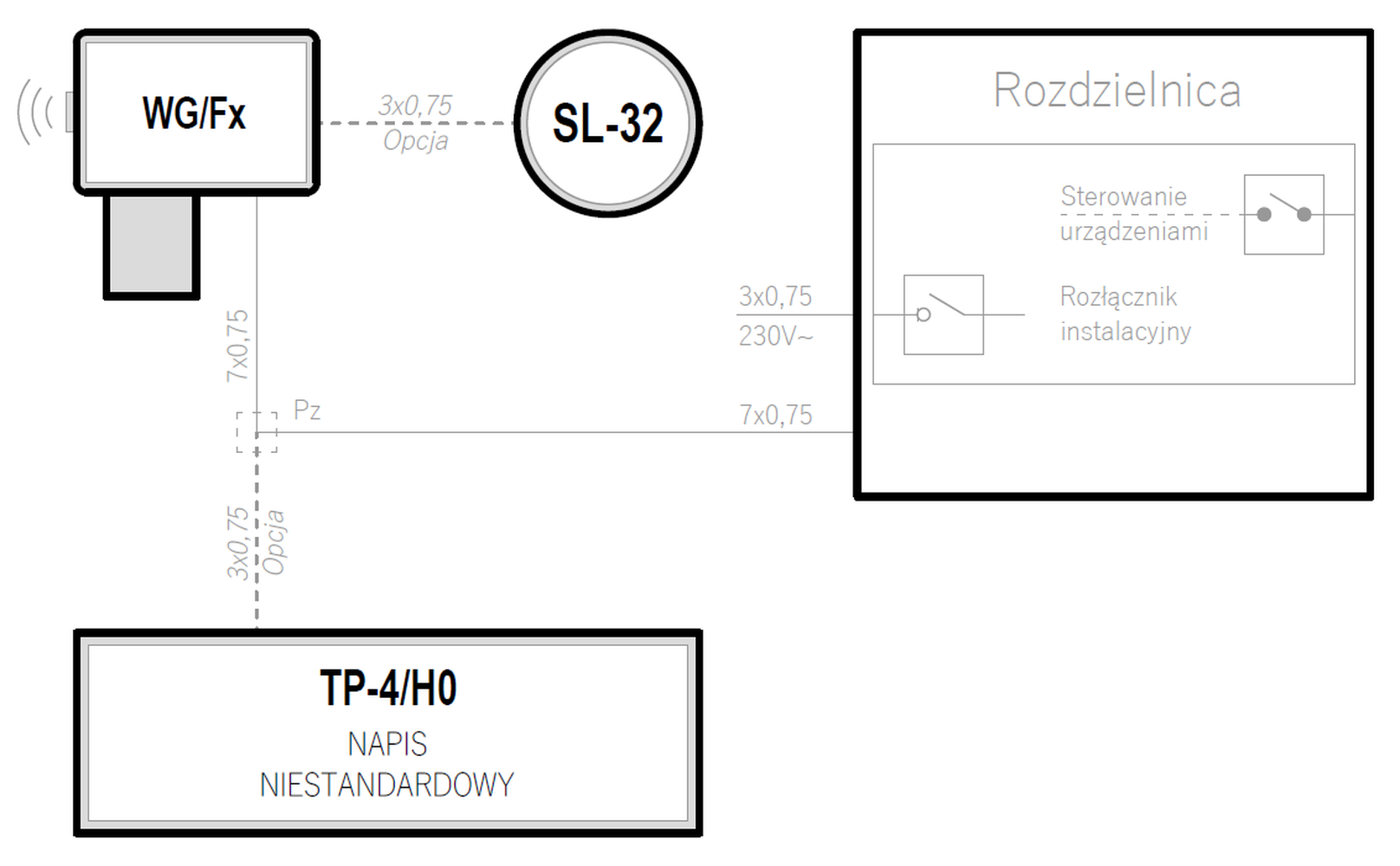

230 V~ — ∞ WG/Fx — Podgląd PDF DWG
230 V~ — 1 WG/Fx — Podgląd PDF DWG
230 V~ — 1 WG/Fx — Podgląd PDF DWG

Systemy w oparciu o moduł sterujący MDD-256/T - podłączenie detektorów serii DEX za pośrednictwem modułów MDD-1

Napięcie zasilania Moduł sterujący Maksymalna ilość detektorów gazu Typy detektorów gazu Awaryjne podtrzymanie zasilania

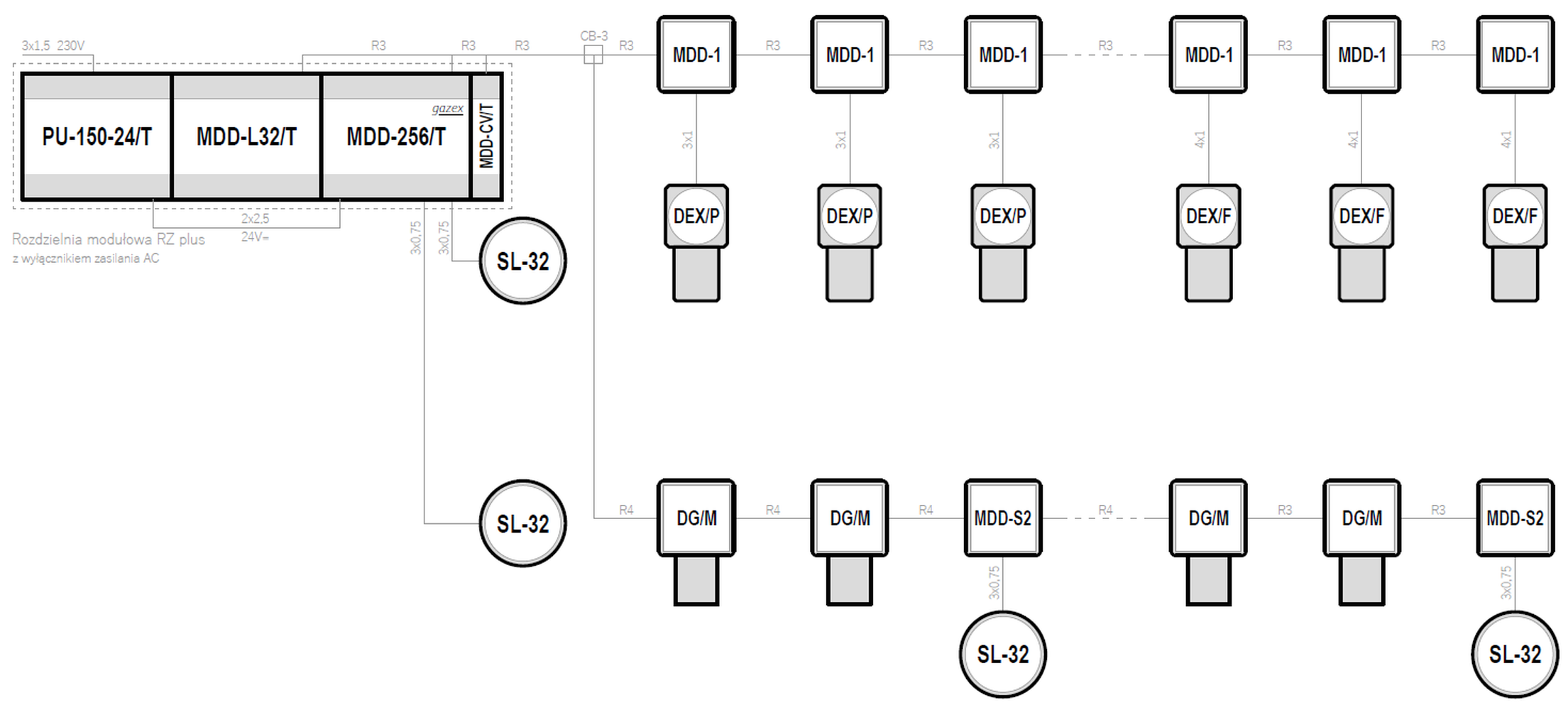

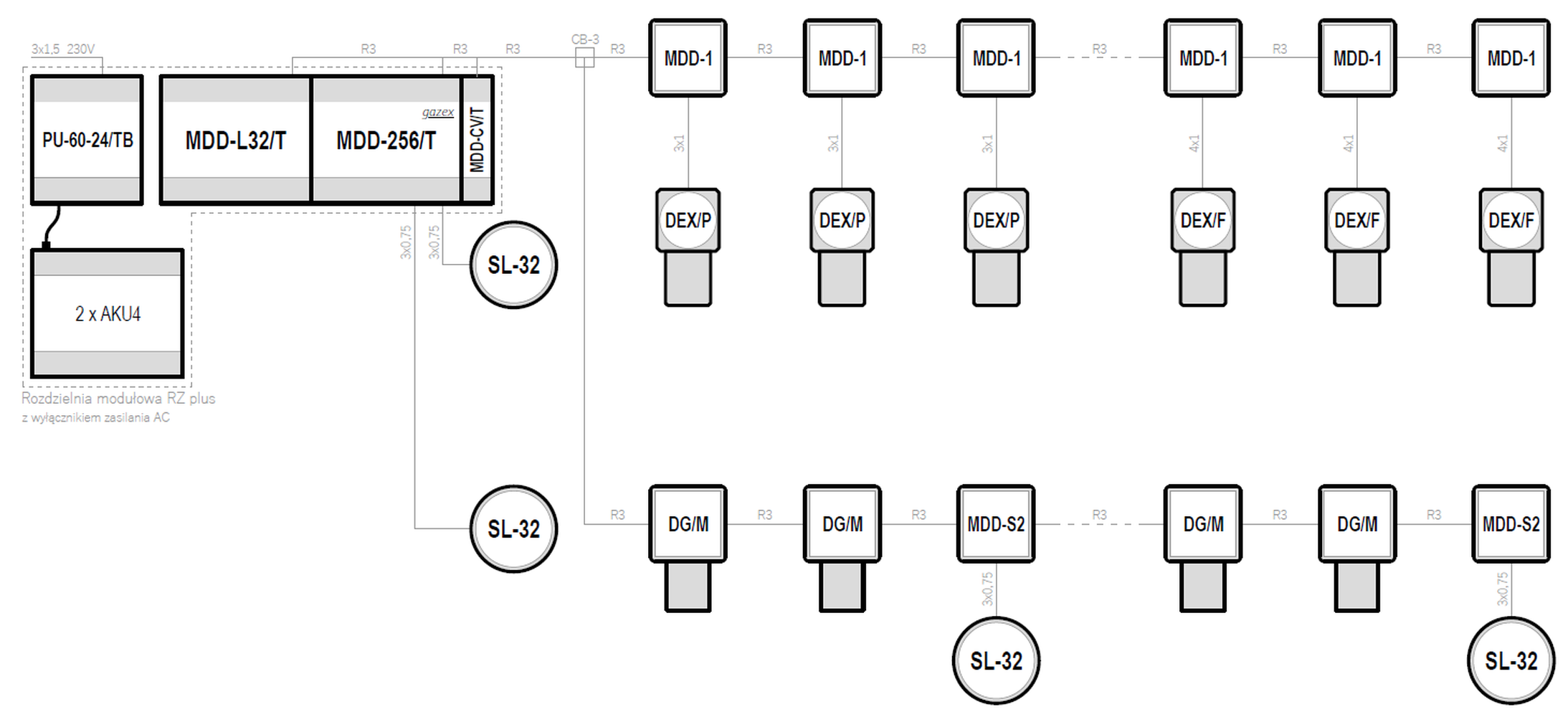

24 V= MDD-256/T 224 DEX/F
DEX/P
DG/M 		✓ Podgląd PDF DWG
24 V= MDD-256/T 224 DEX/F
DEX/P
DG/M 		✓ Podgląd PDF DWG
24 V= MDD-256/T 224 DEX/F
DEX/P
DG/M 		— Podgląd PDF DWG

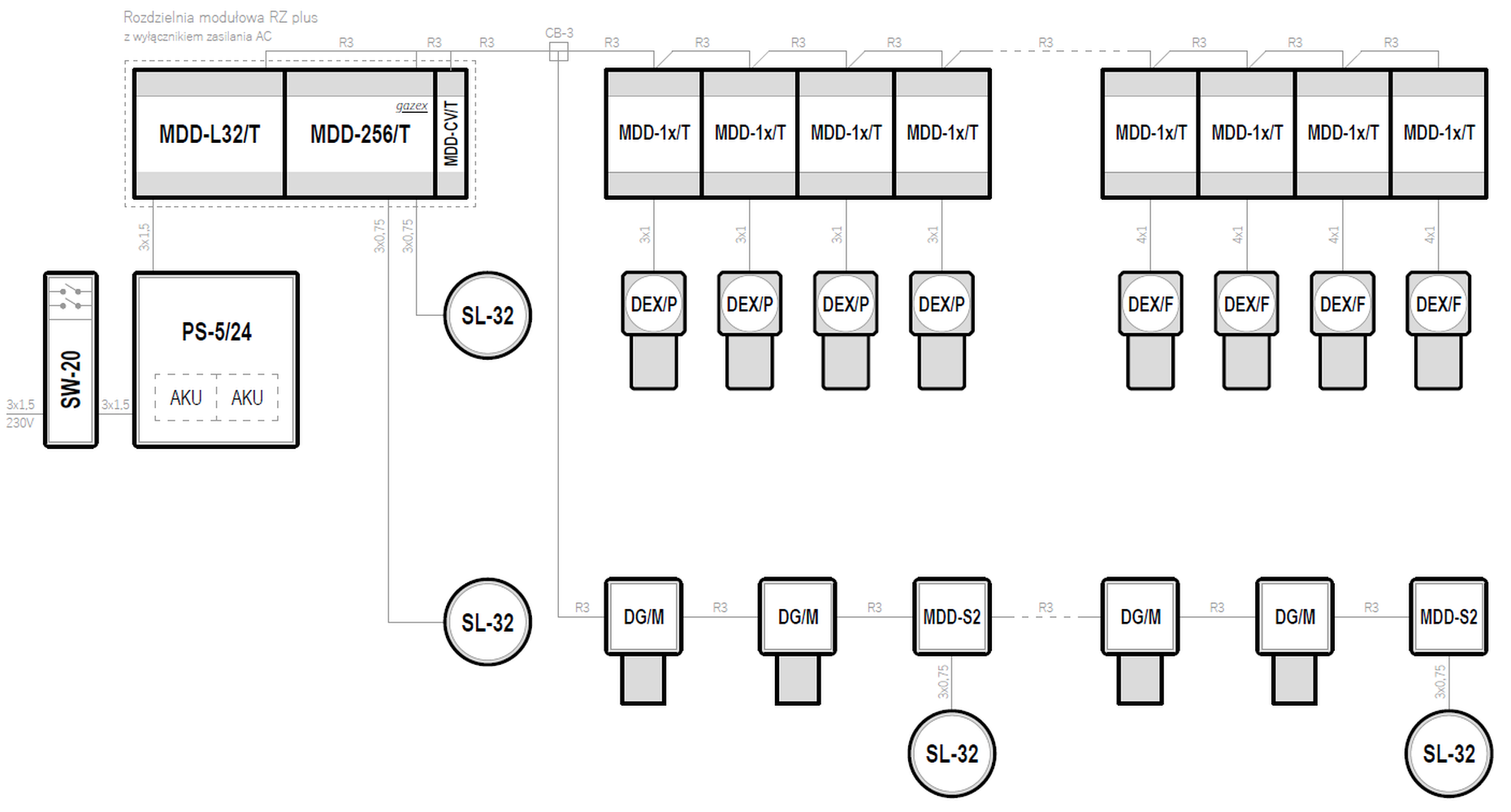

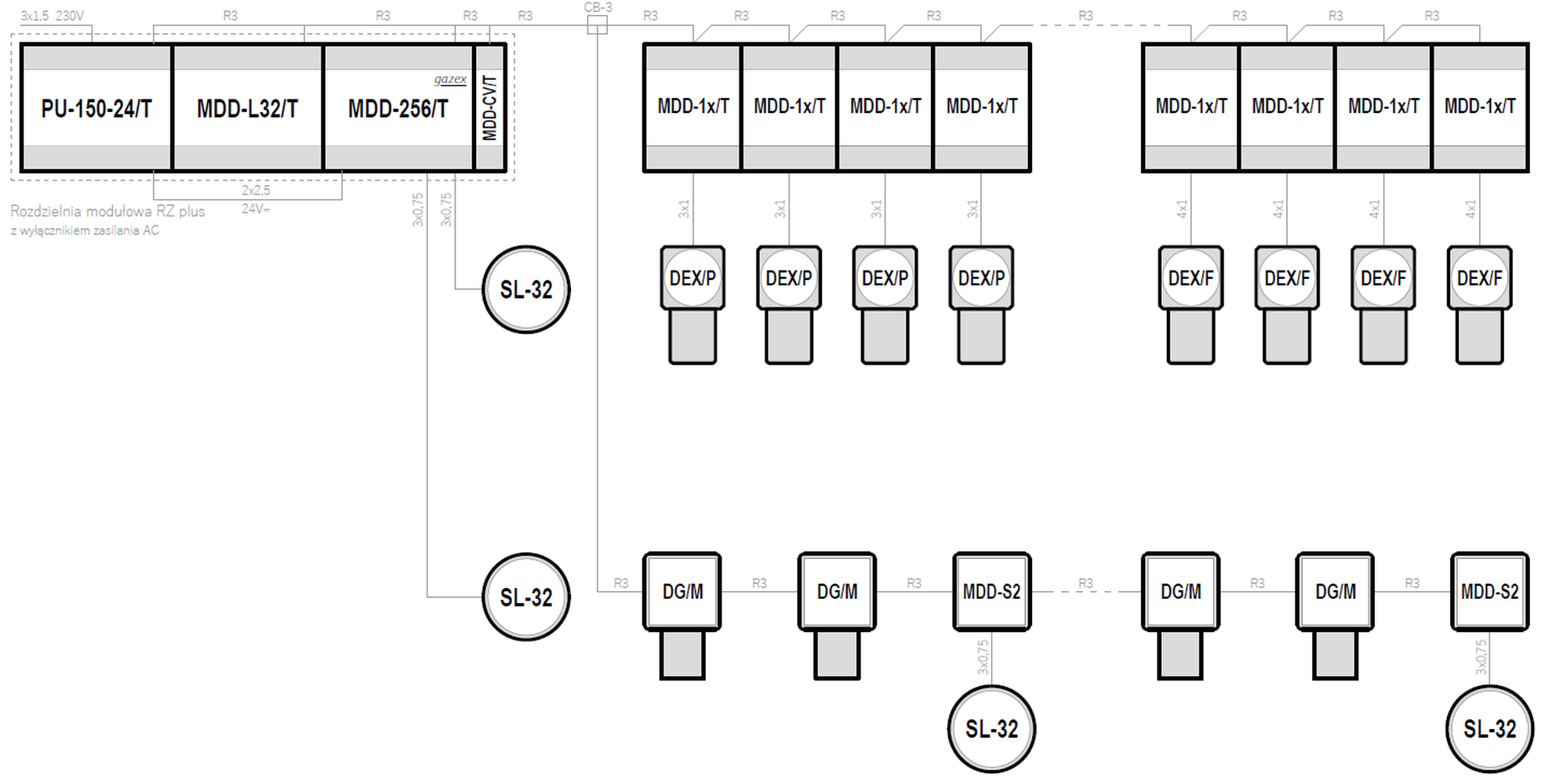

Systemy w oparciu o moduł sterujący MDD-256/T - podłączenie detektorów serii DEX za pośrednictwem modułów MDD-1x/T

Napięcie zasilania Moduł sterujący Maksymalna ilość detektorów gazu Typy detektorów gazu Awaryjne podtrzymanie zasilania
24 V= MDD-256/T 224 DEX/F
DEX/P
DG/M 		✓ Podgląd PDF DWG

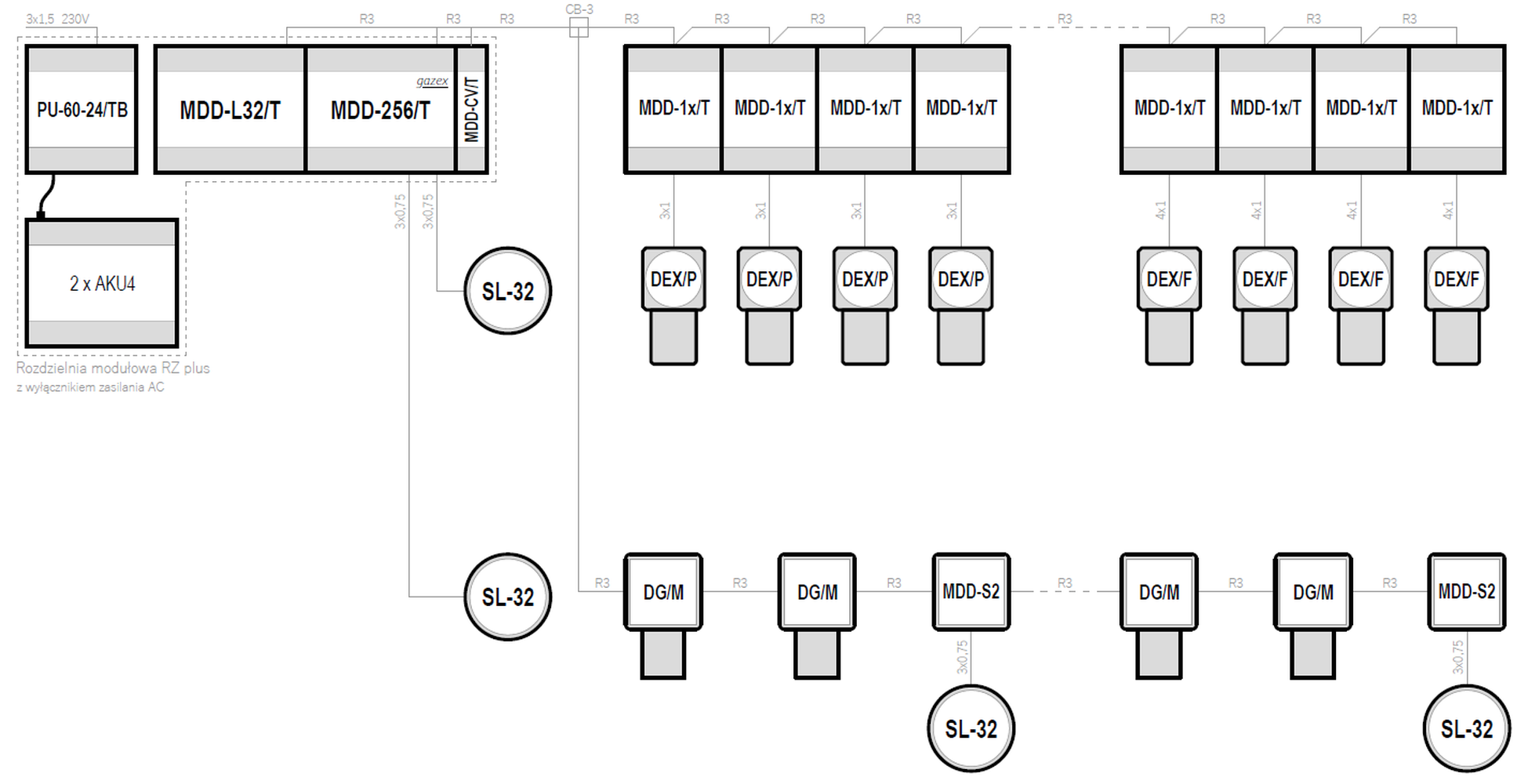

24 V= MDD-256/T 224 DEX/F
DEX/P
DG/M 		✓ Podgląd PDF DWG
24 V= MDD-256/T 224 DEX/F
DEX/P
DG/M 		— Podgląd PDF DWG

Systemy w oparciu o moduły sterujące typu MD-1

Napięcie zasilania Moduł sterujący Maksymalna ilość detektorów gazu Typy detektorów gazu Awaryjne podtrzymanie zasilania

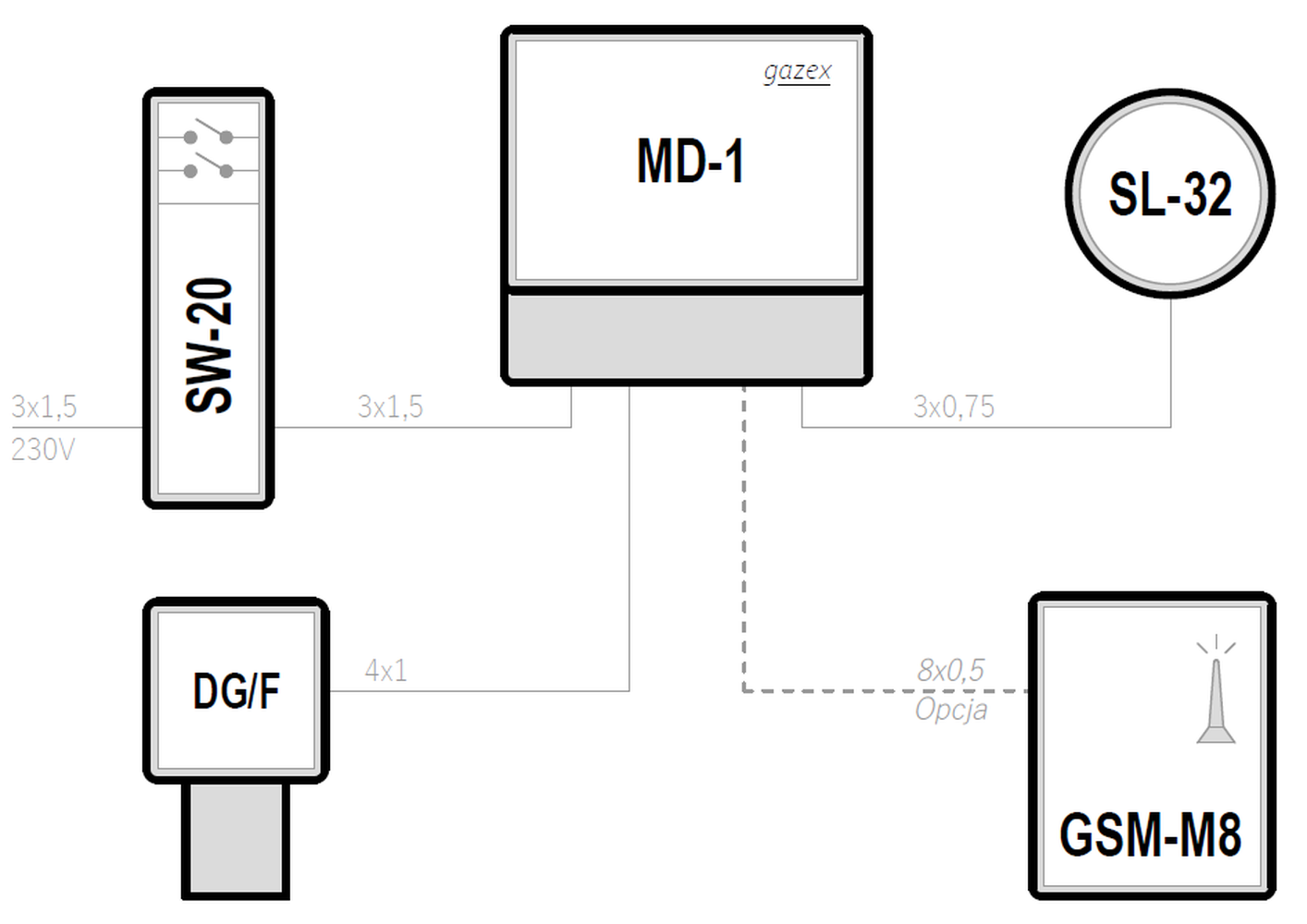

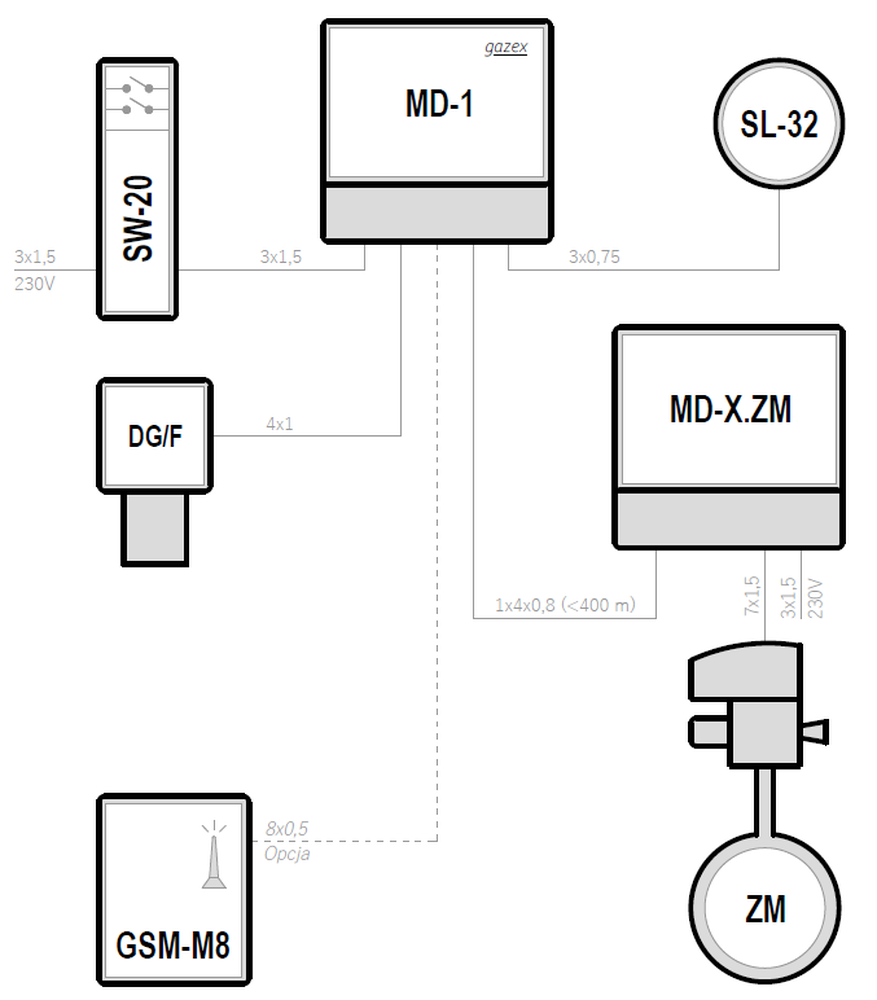

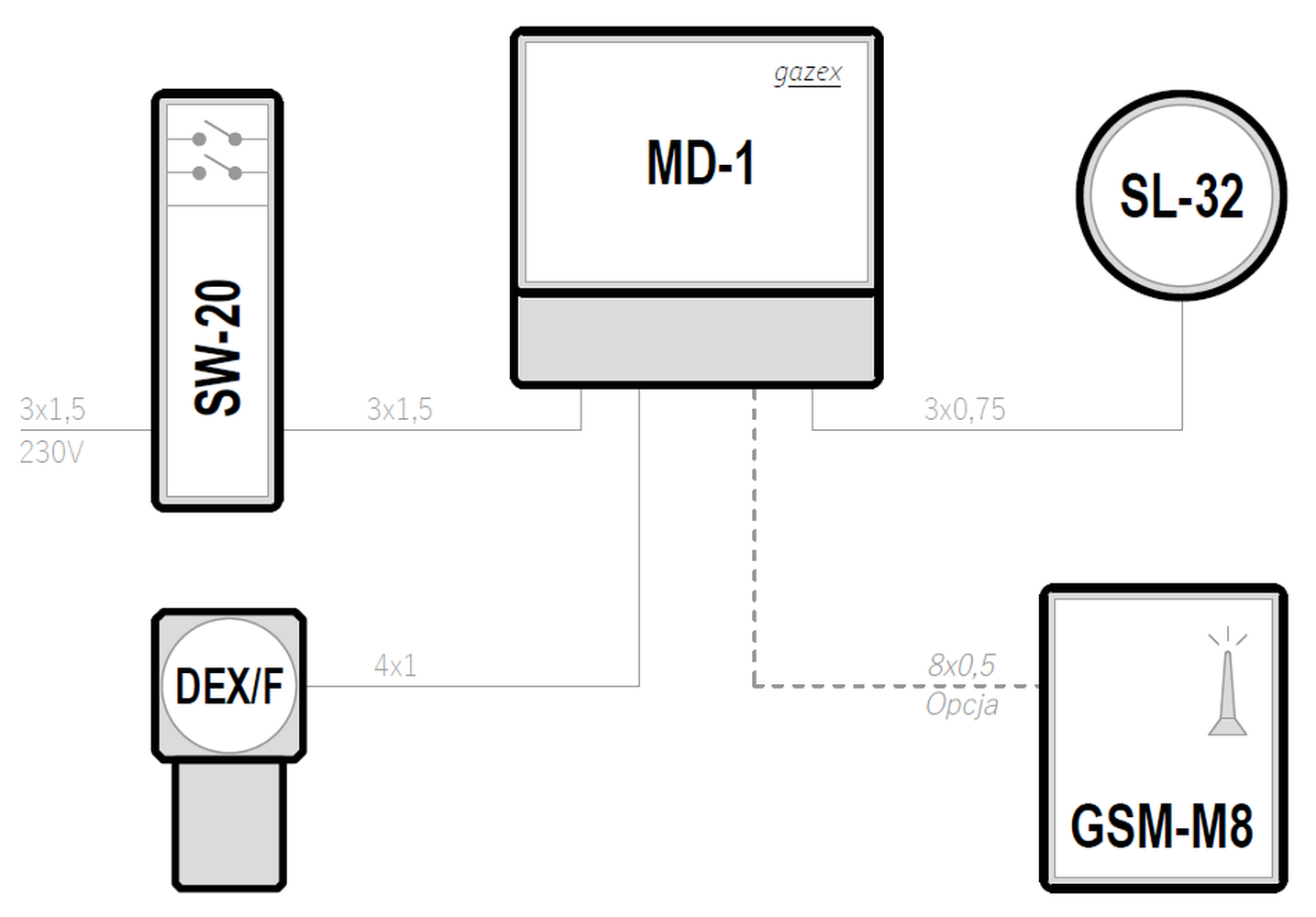

230 V~ MD-1 1 DEX/F — Podgląd PDF DWG
230 V~ MD-1 1 DG/F — Podgląd PDF DWG

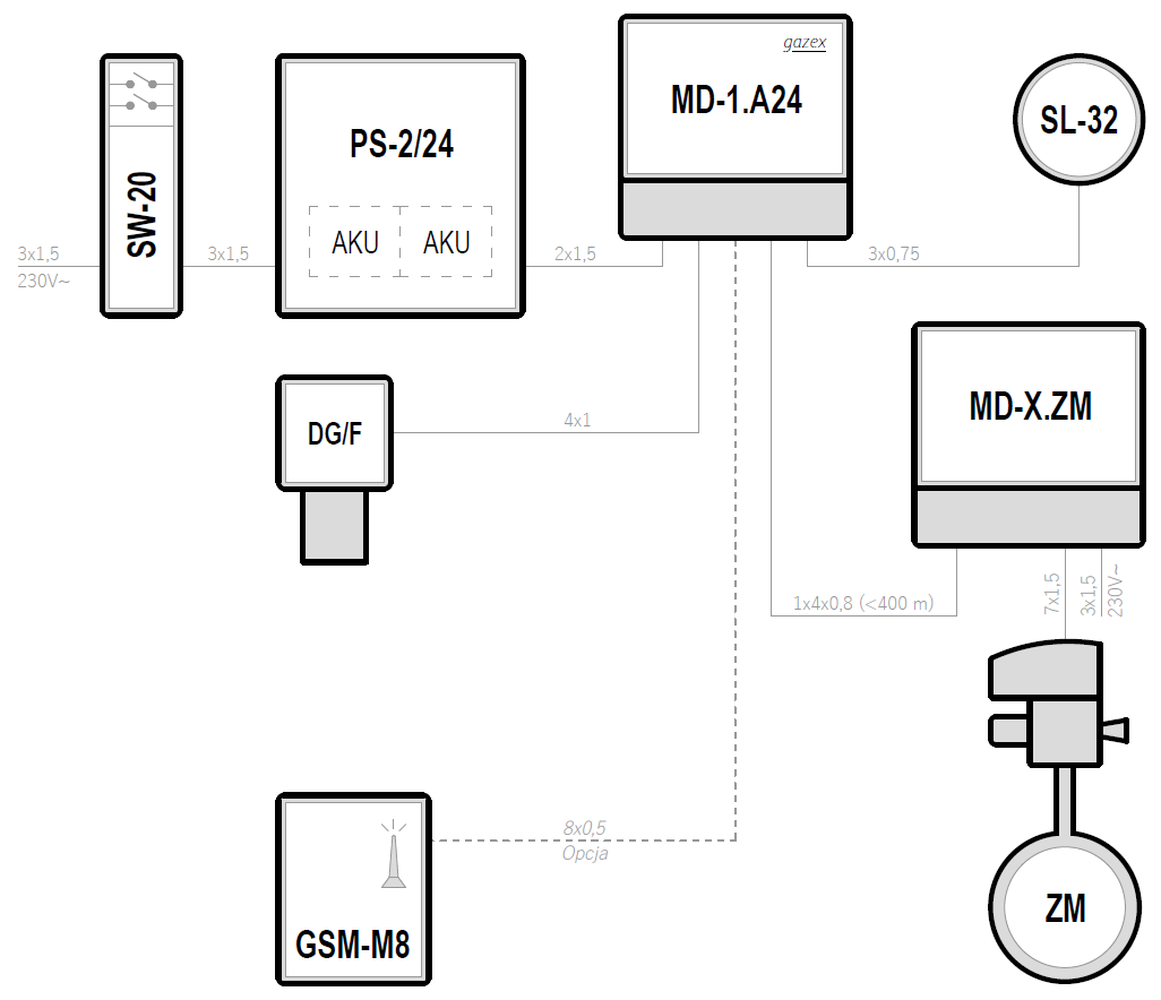

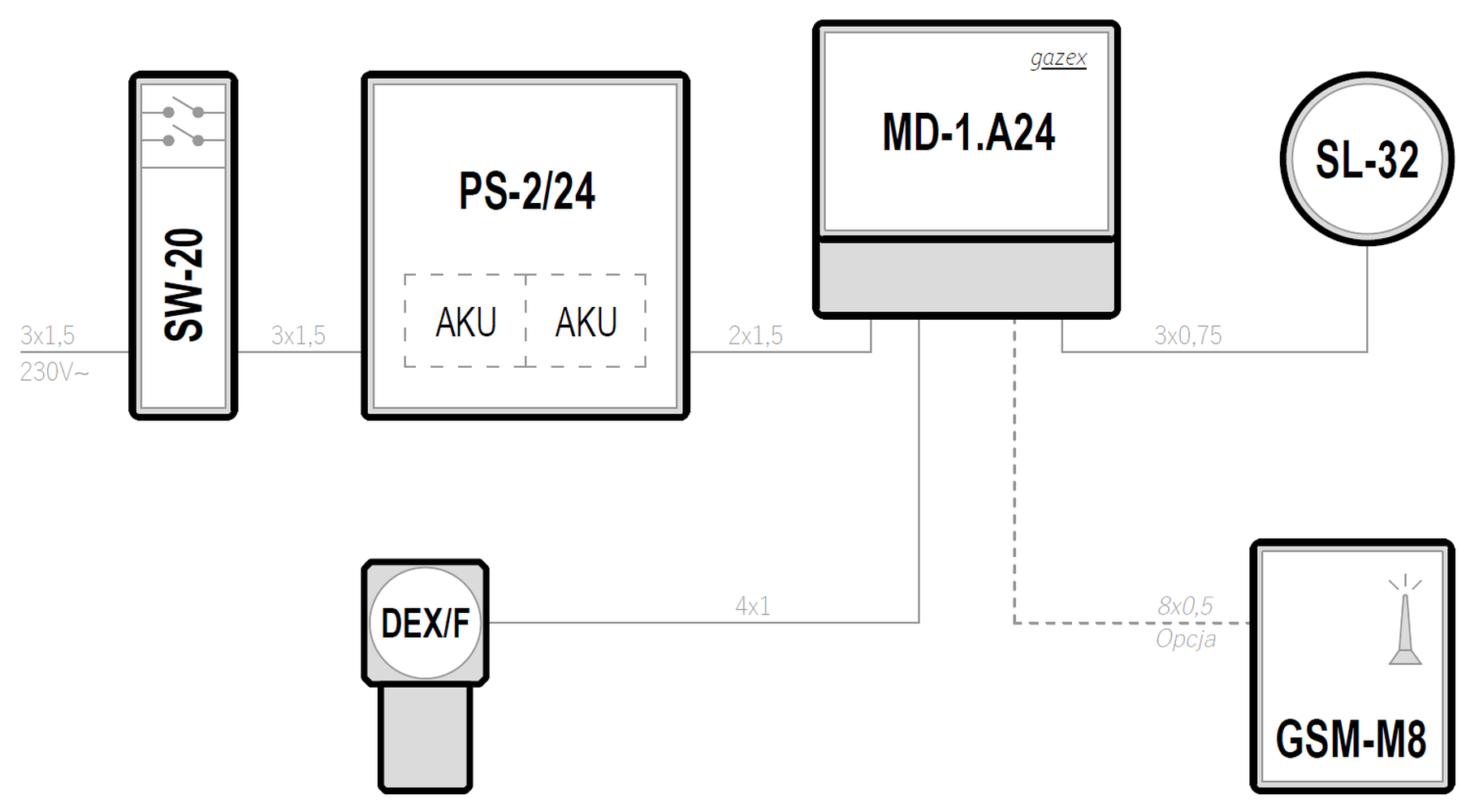

24 V= MD-1.A24 1 DEX/F ✓ Podgląd PDF DWG

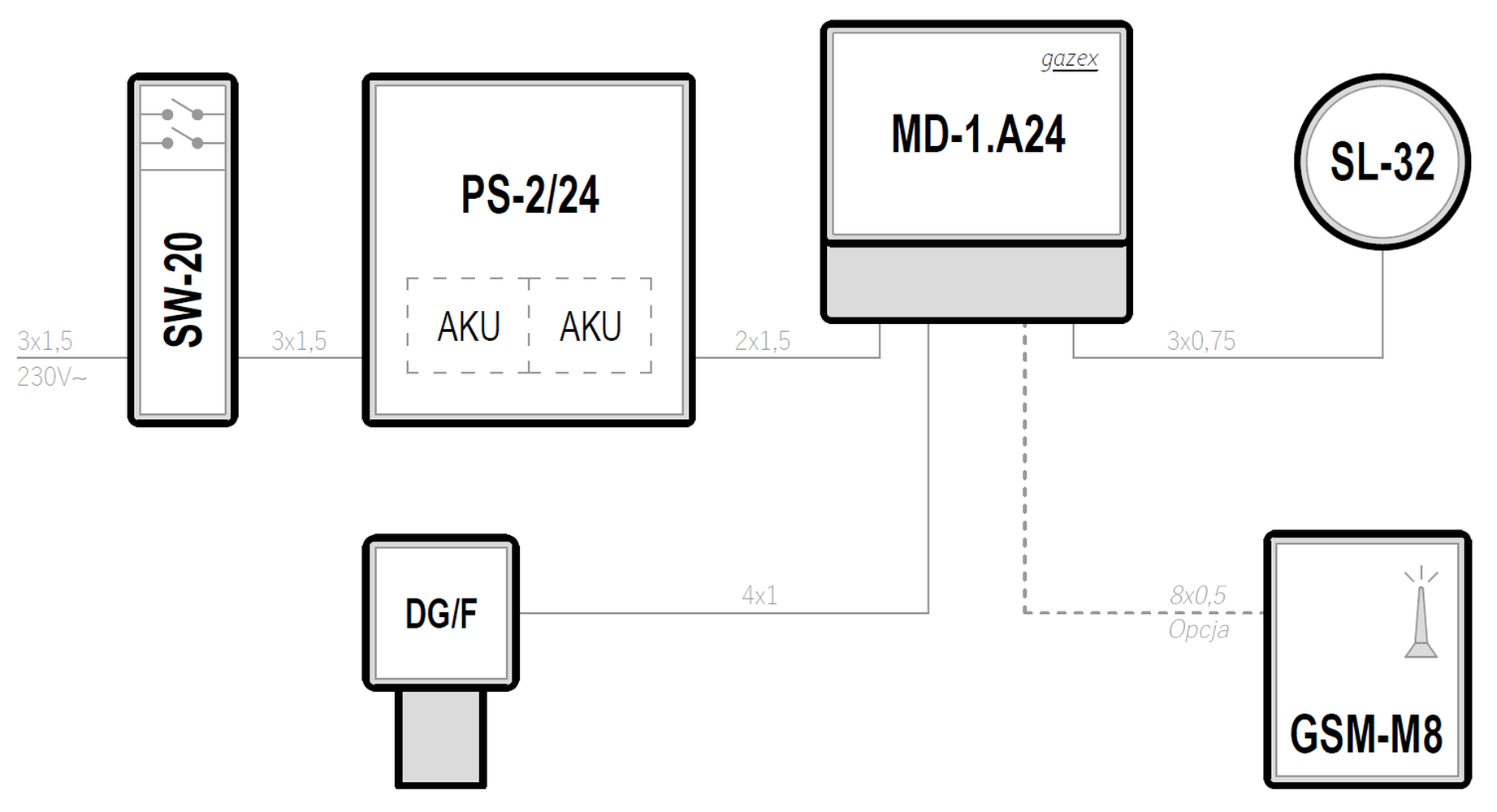

24 V= MD-1.A24 1 DG/F ✓ Podgląd PDF DWG

Systemy w oparciu o moduły sterujące typu MD-2

Napięcie zasilania Moduł sterujący Maksymalna ilość detektorów gazu Typy detektorów gazu Awaryjne podtrzymanie zasilania

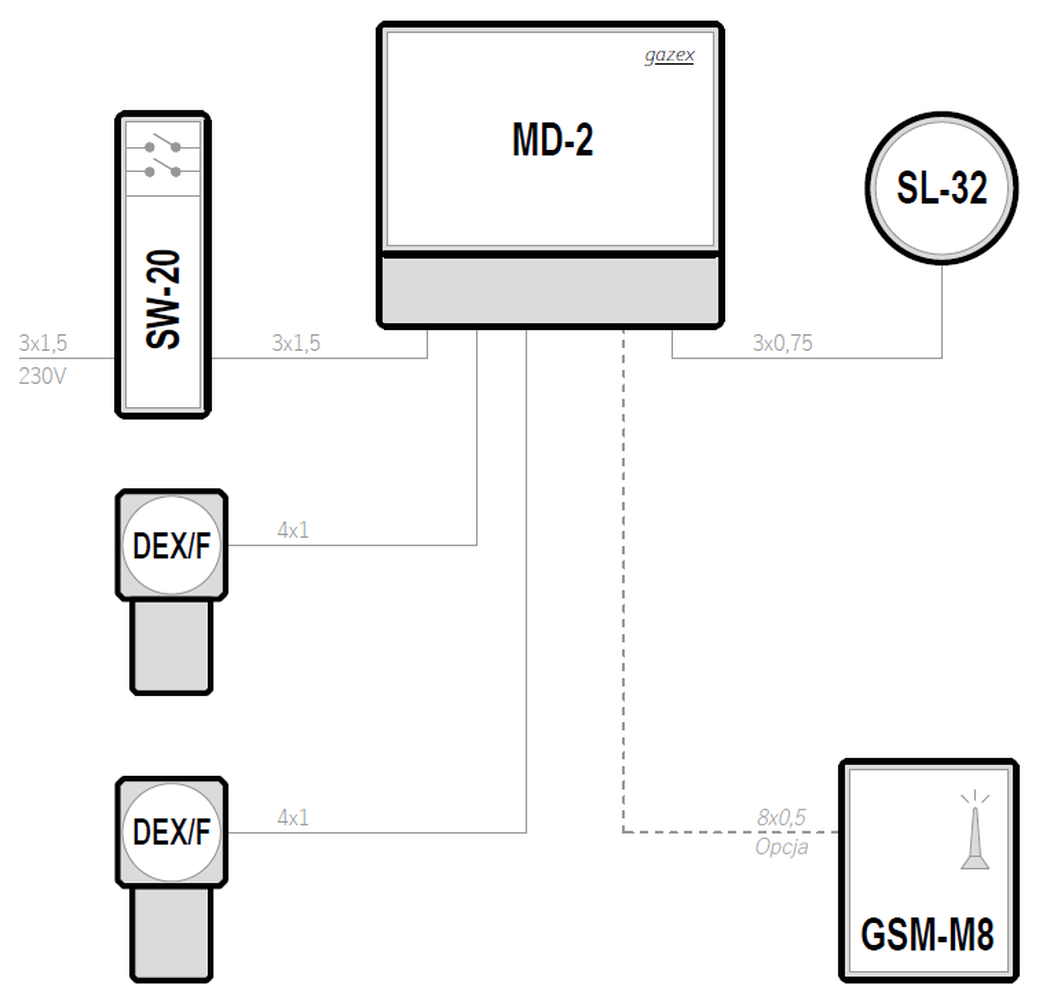

230 V~ MD-2 2 DEX/F — Podgląd PDF DWG

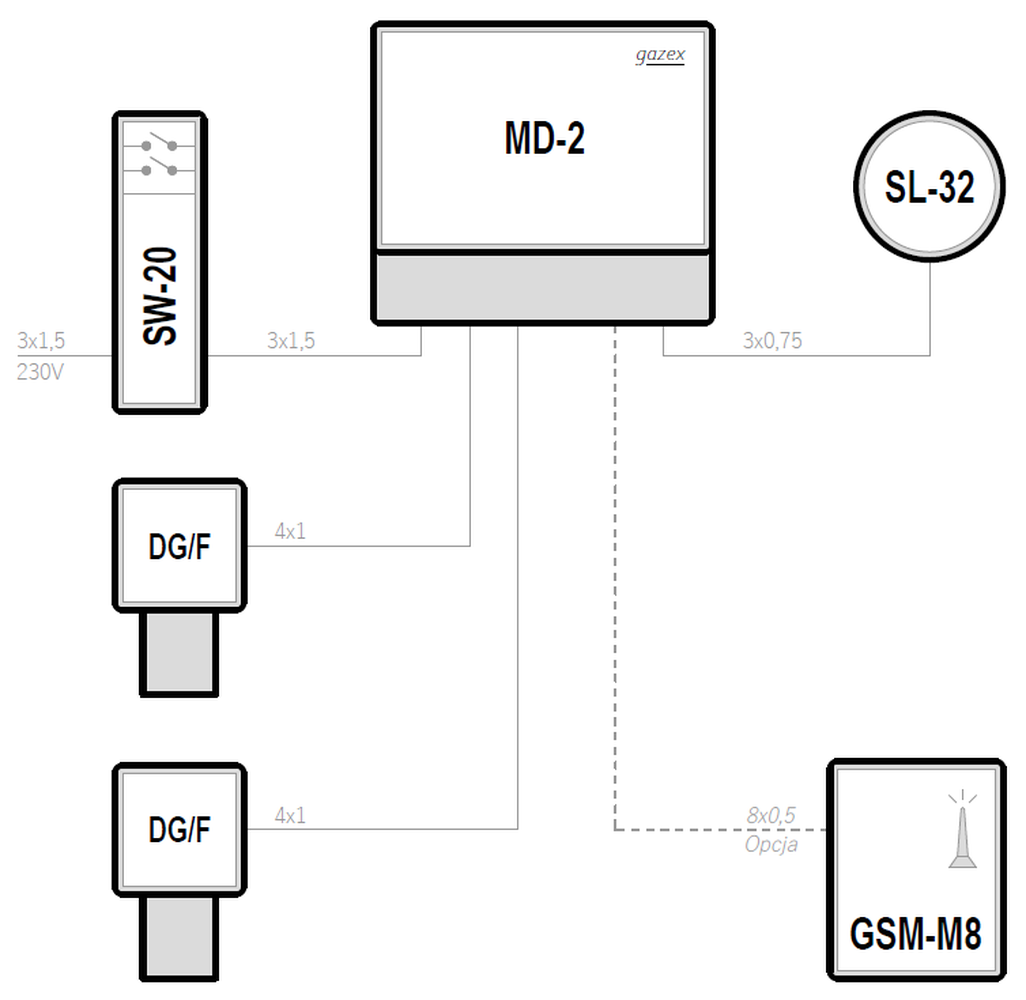

230 V~ MD-2 2 DG/F — Podgląd PDF DWG

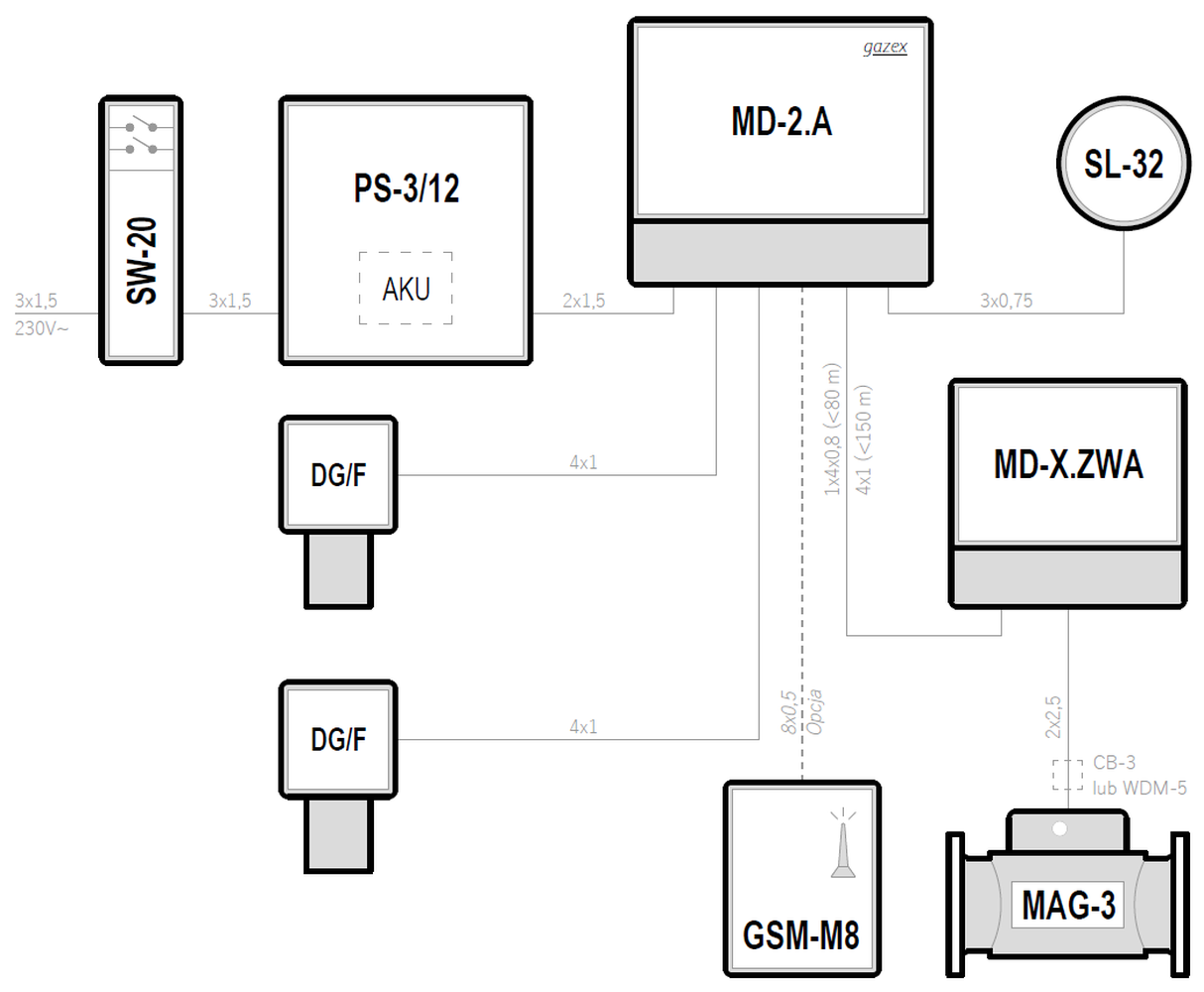

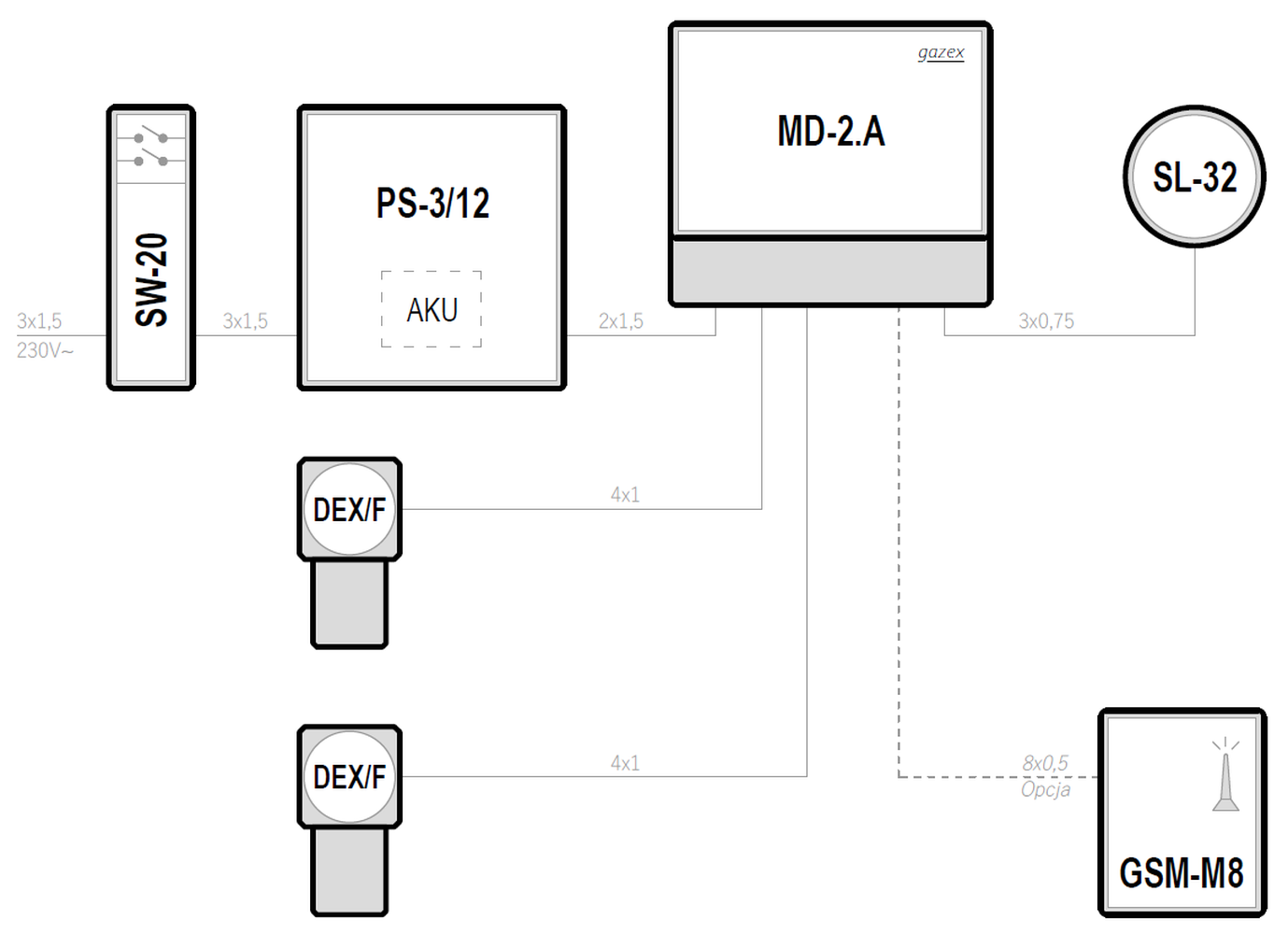

12 V= MD-2.A 2 DEX/F ✓ Podgląd PDF DWG

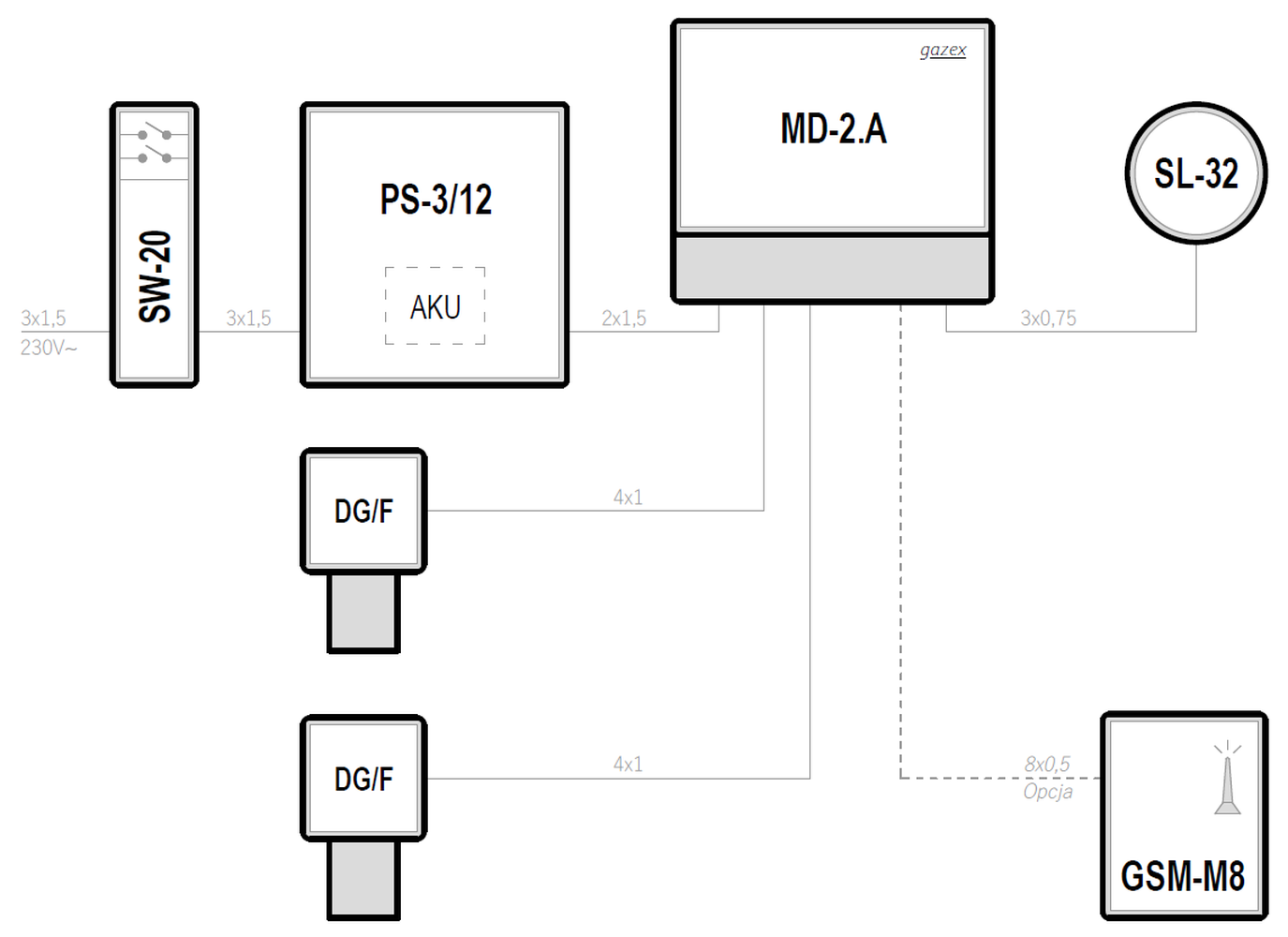

12 V= MD-2.A 2 DG/F ✓ Podgląd PDF DWG

Systemy w oparciu o moduły sterujące typu MD-4

Napięcie zasilania Moduł sterujący Maksymalna ilość detektorów gazu Typy detektorów gazu Awaryjne podtrzymanie zasilania

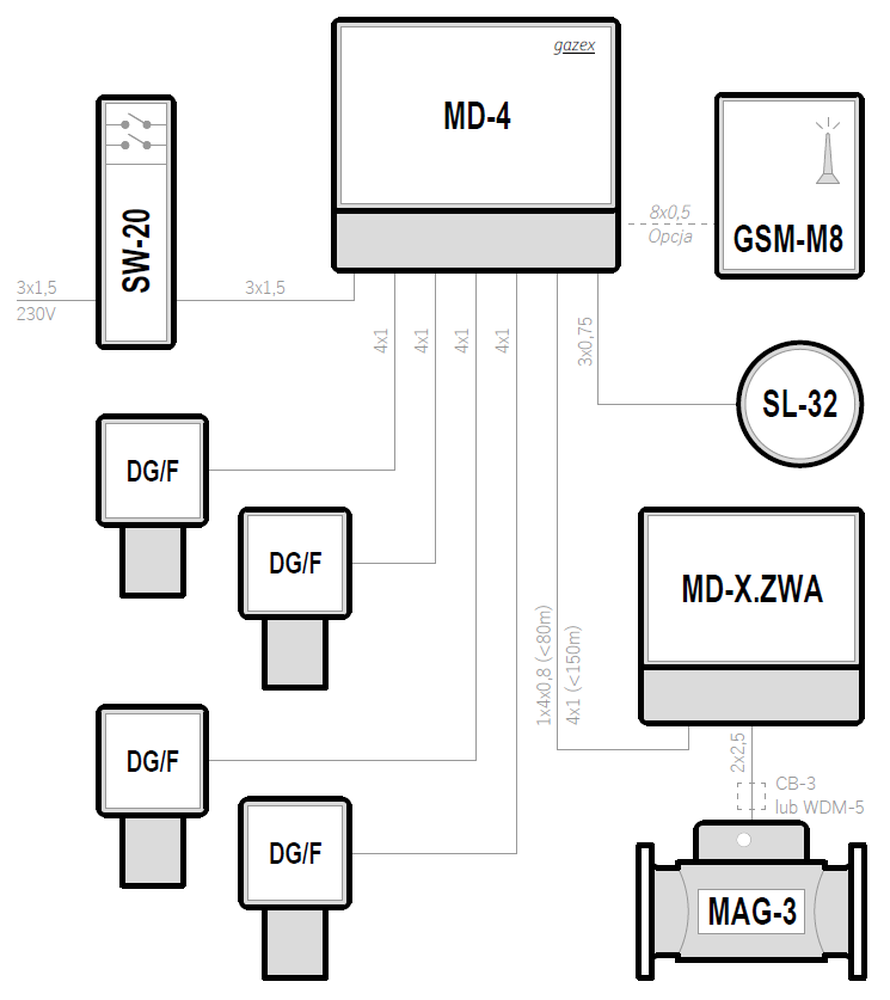

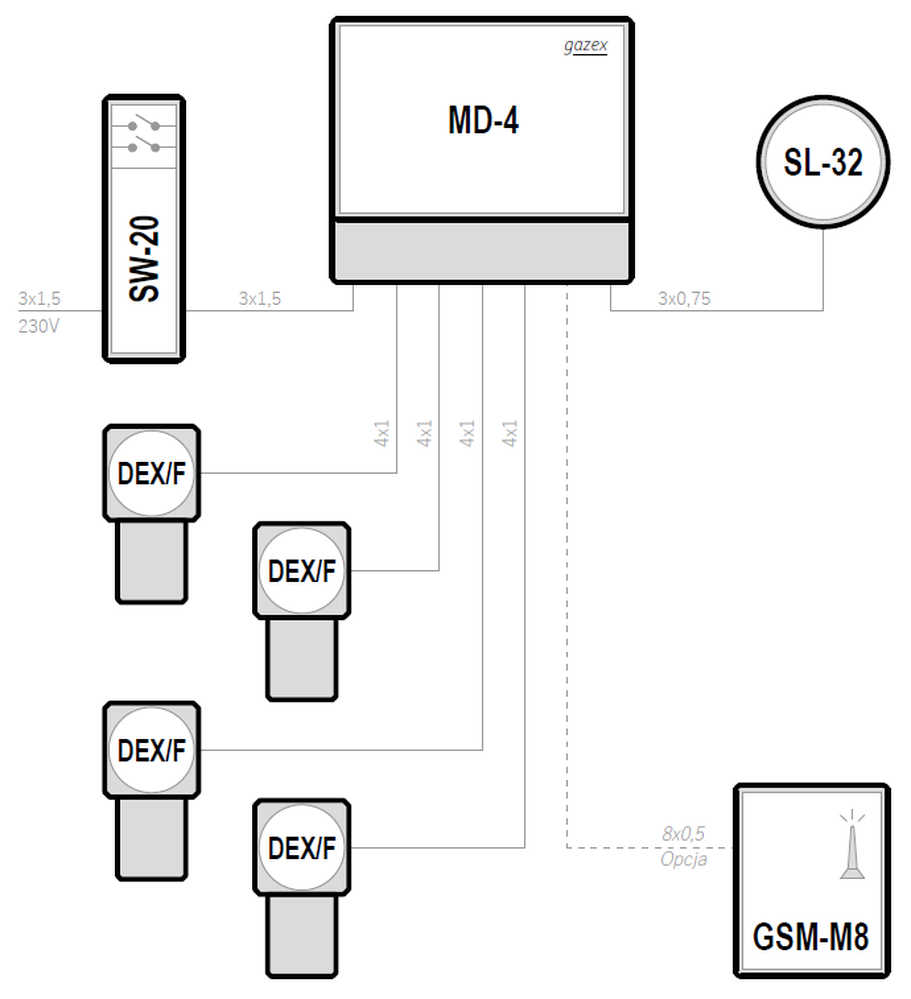

230 V~ MD-4 4 DEX/F — Podgląd PDF DWG

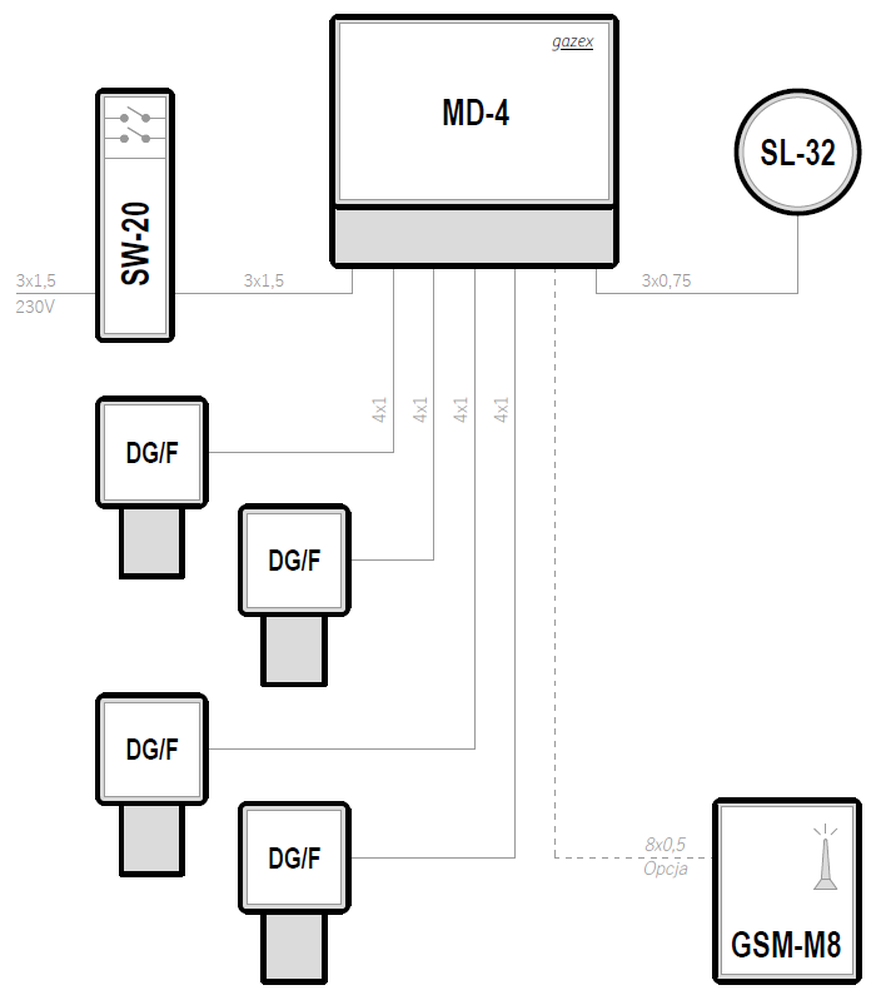

230 V~ MD-4 4 DG/F — Podgląd PDF DWG

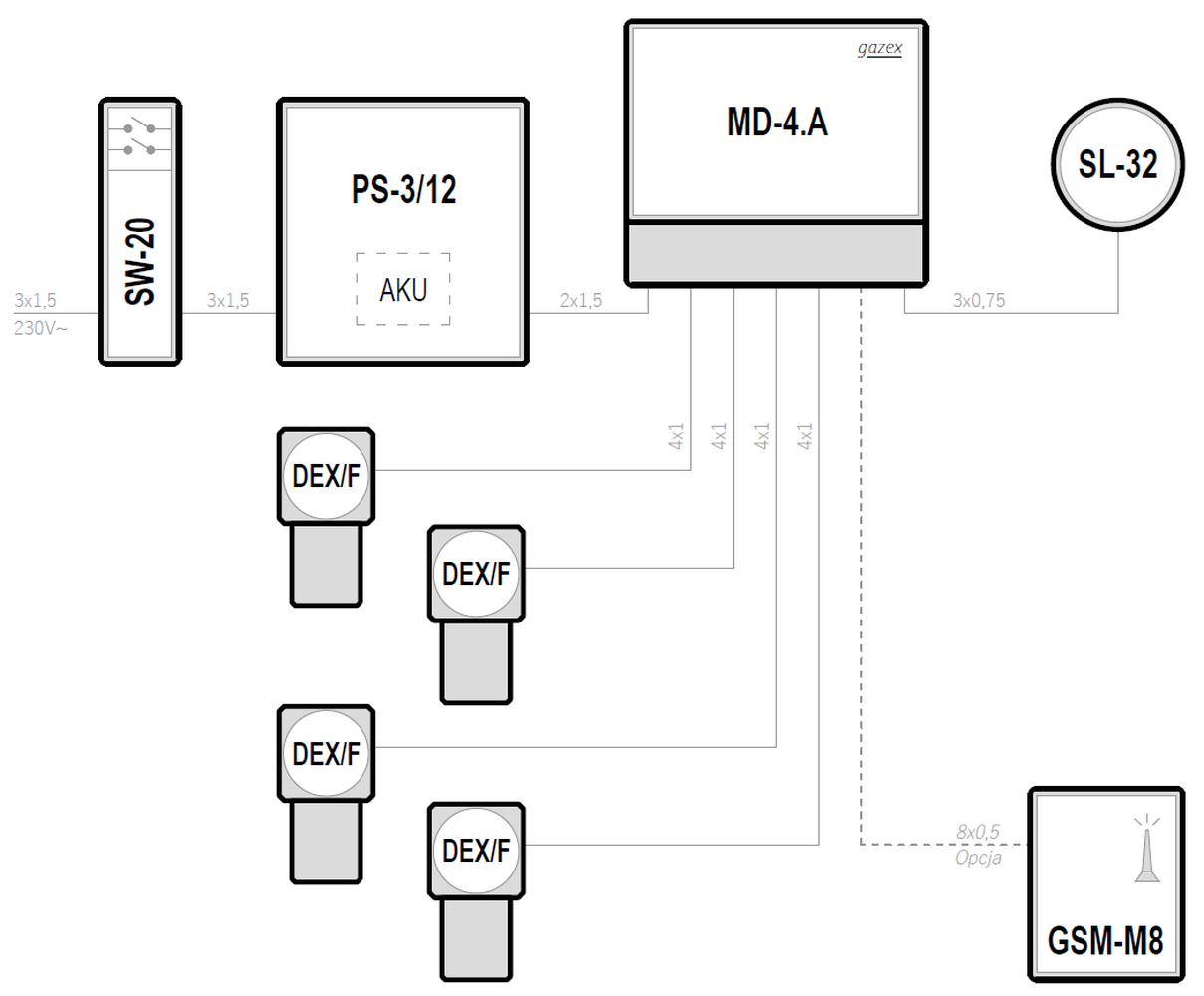

12 V= MD-4.A 4 DEX/F ✓ Podgląd PDF DWG

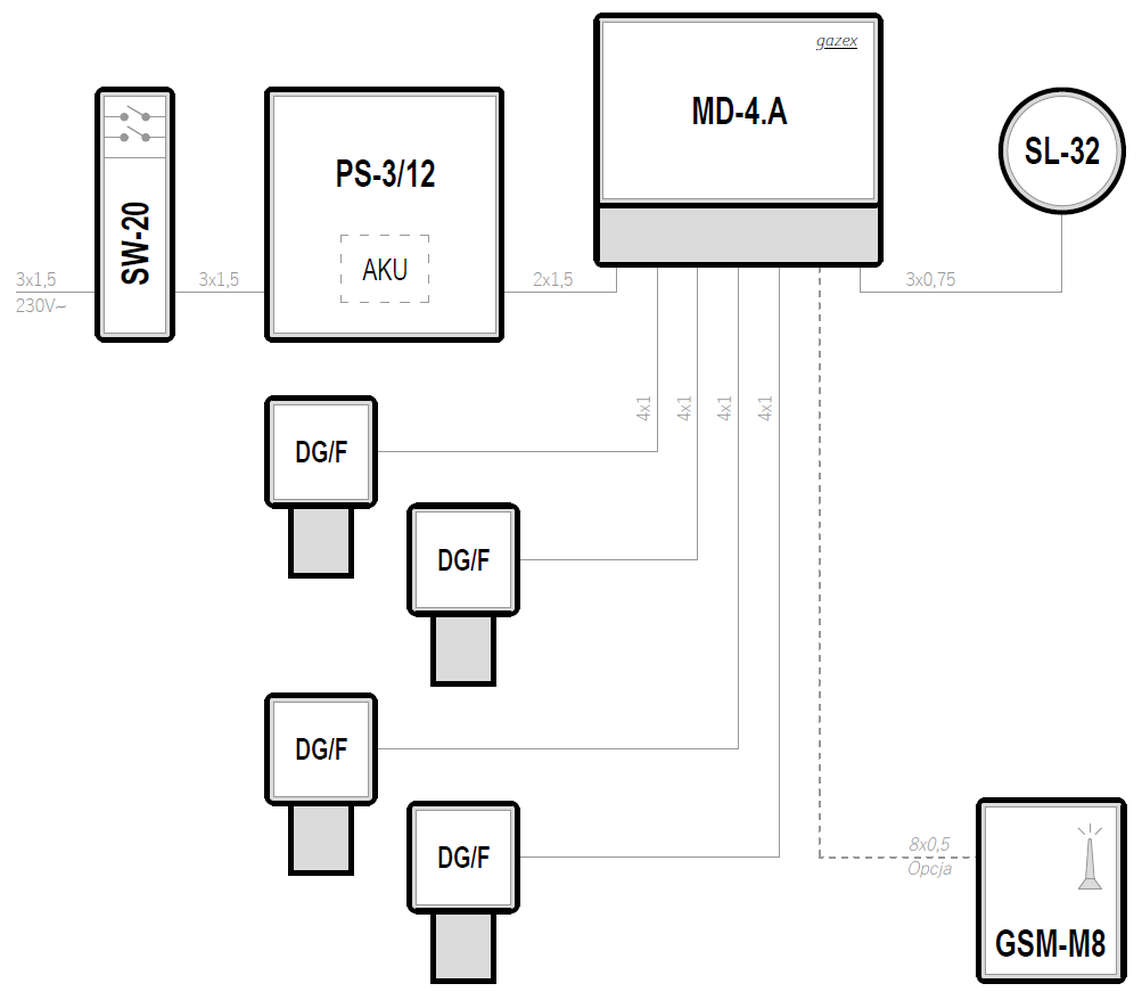

12 V= MD-4.A 4 DG/F ✓ Podgląd PDF DWG

Systemy w oparciu o moduły sterujące typu MDP-16

Napięcie zasilania Moduł sterujący Maksymalna ilość detektorów gazu Typy detektorów gazu Awaryjne podtrzymanie zasilania

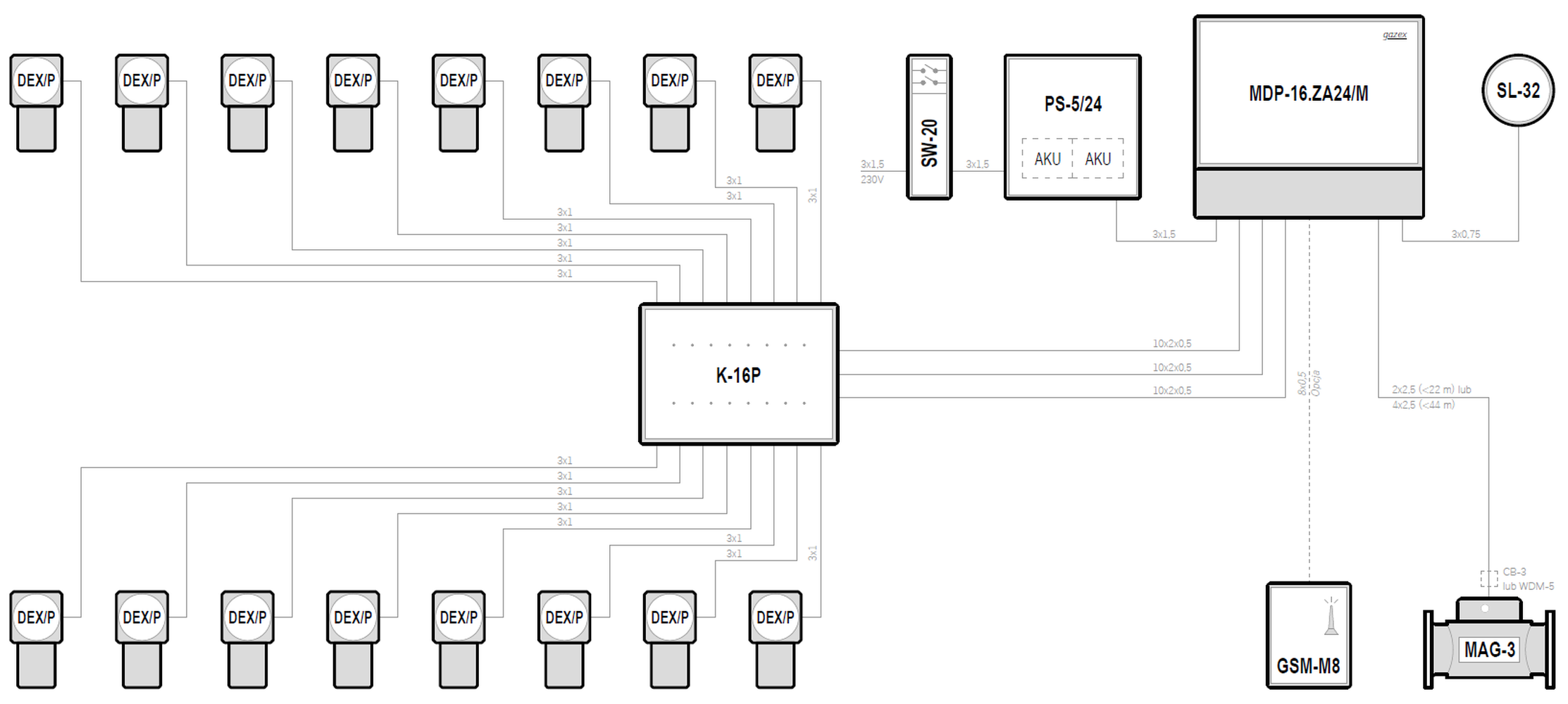

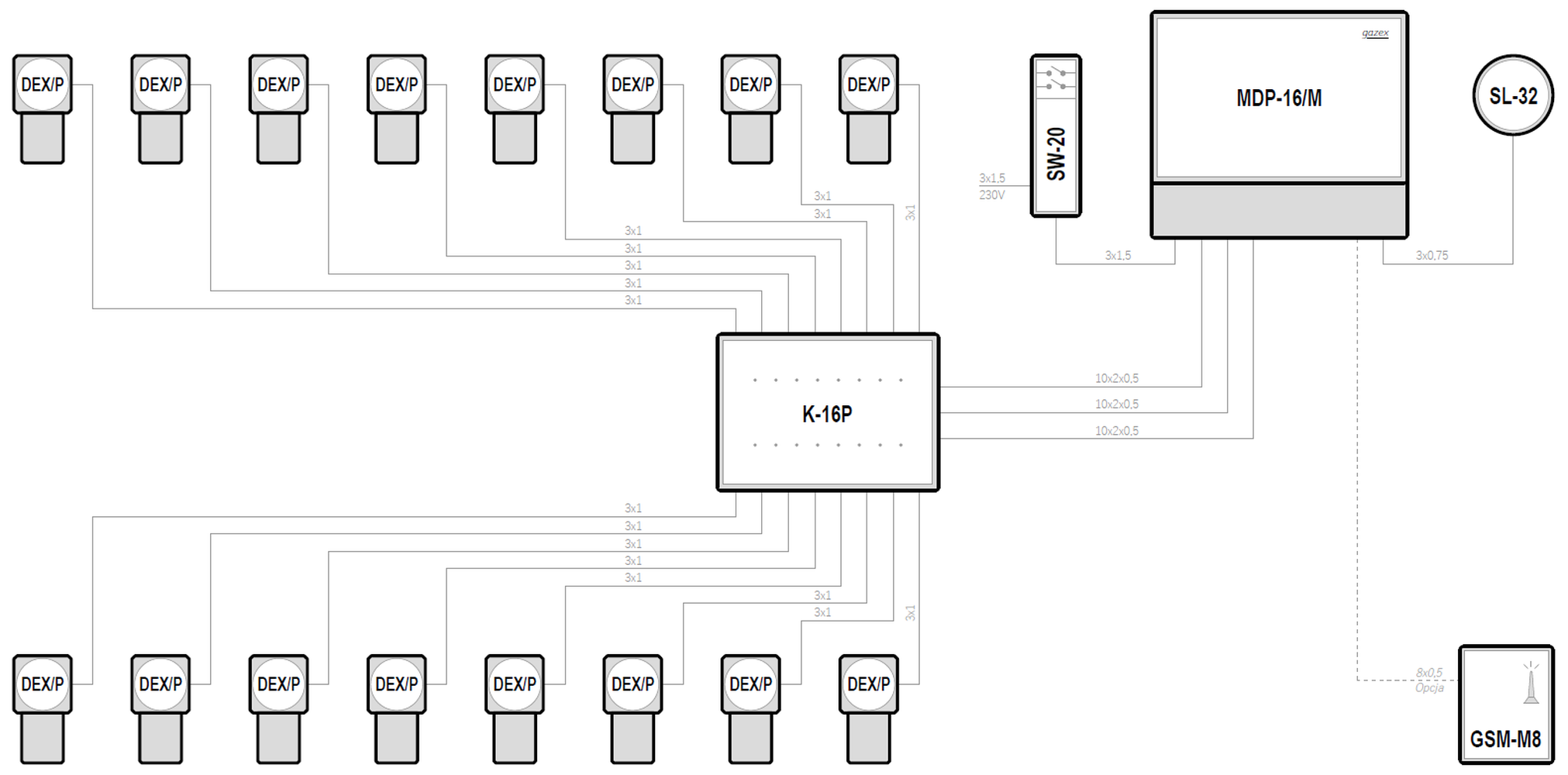

230 V~ MDP-16/M 16 DEX/P — Podgląd PDF DWG

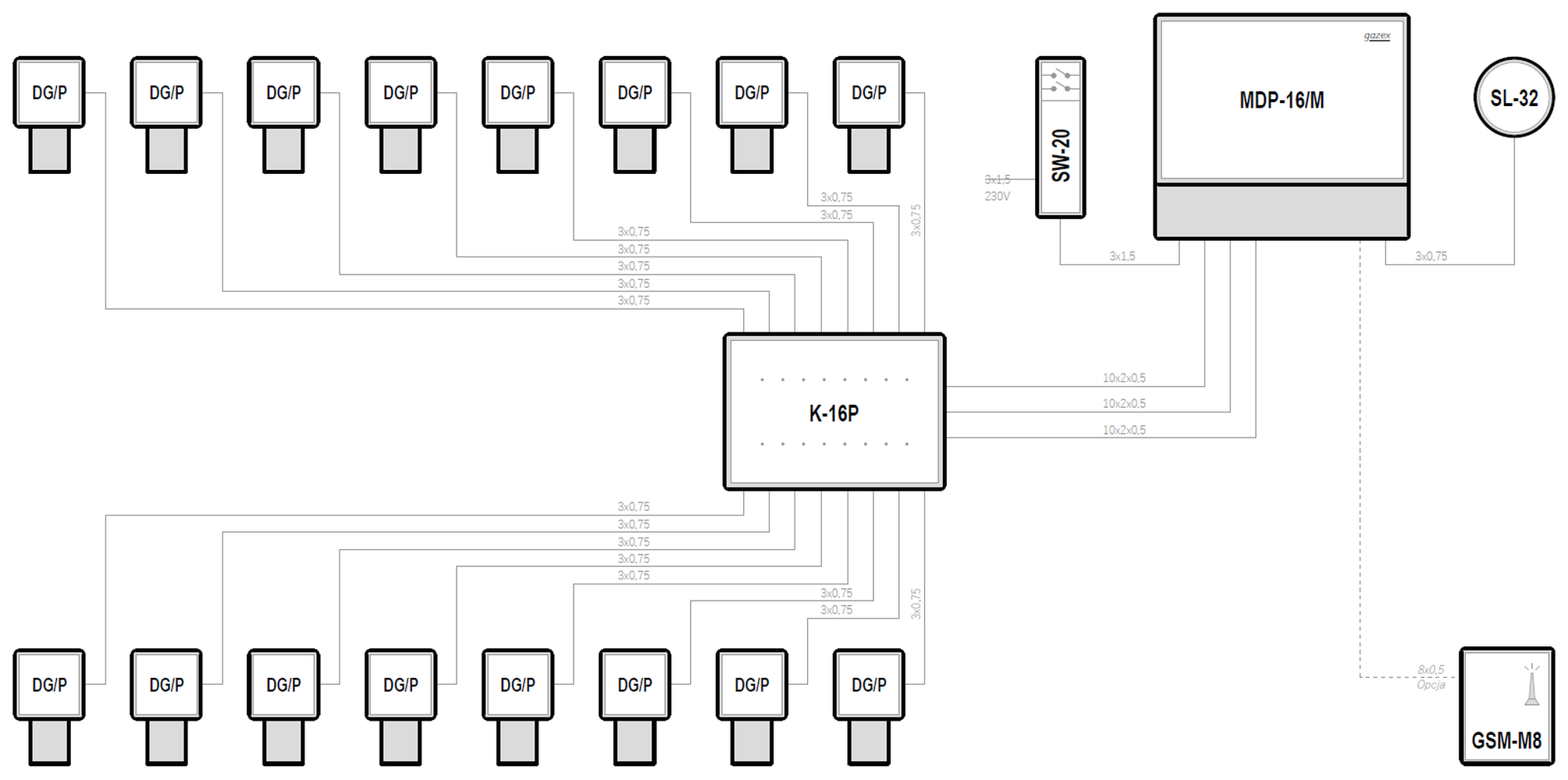

230 V~ MDP-16/M 16 DG/P — Podgląd PDF DWG

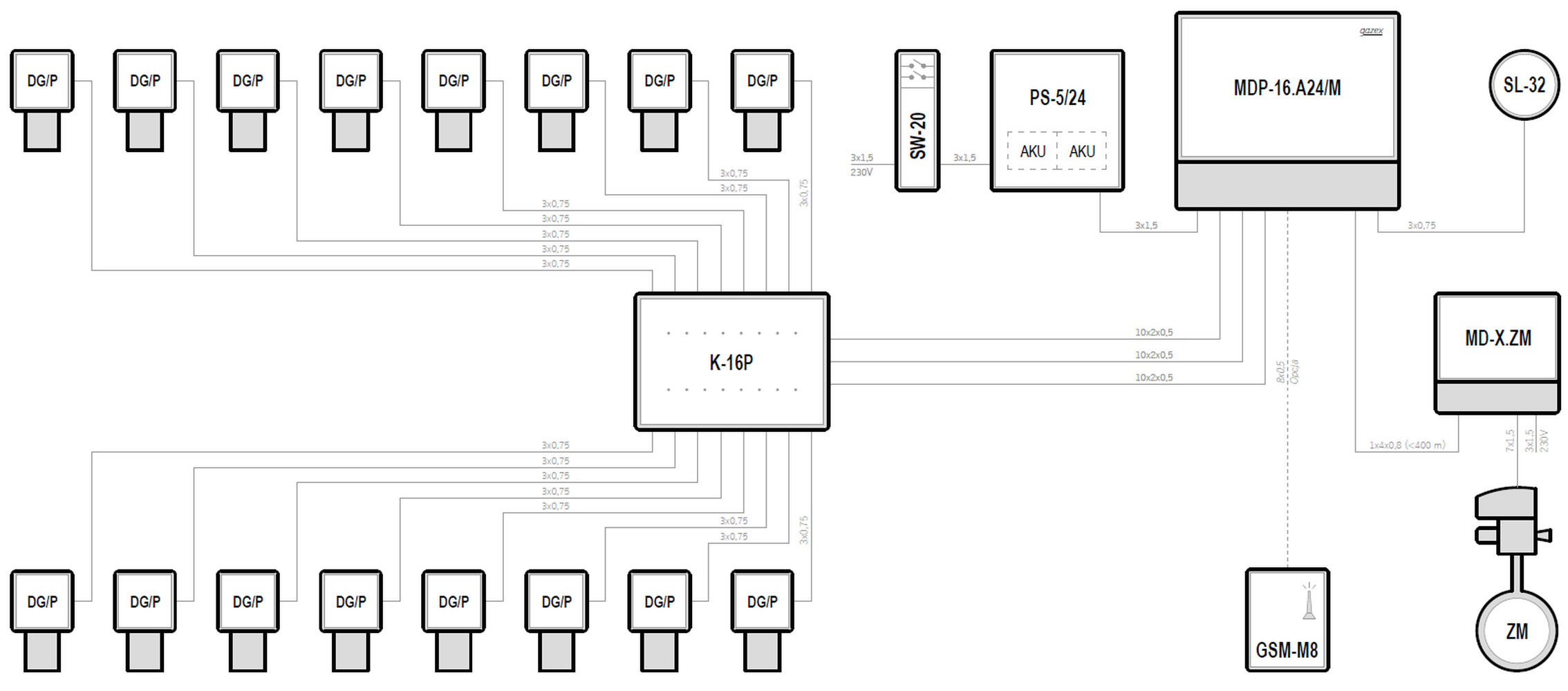

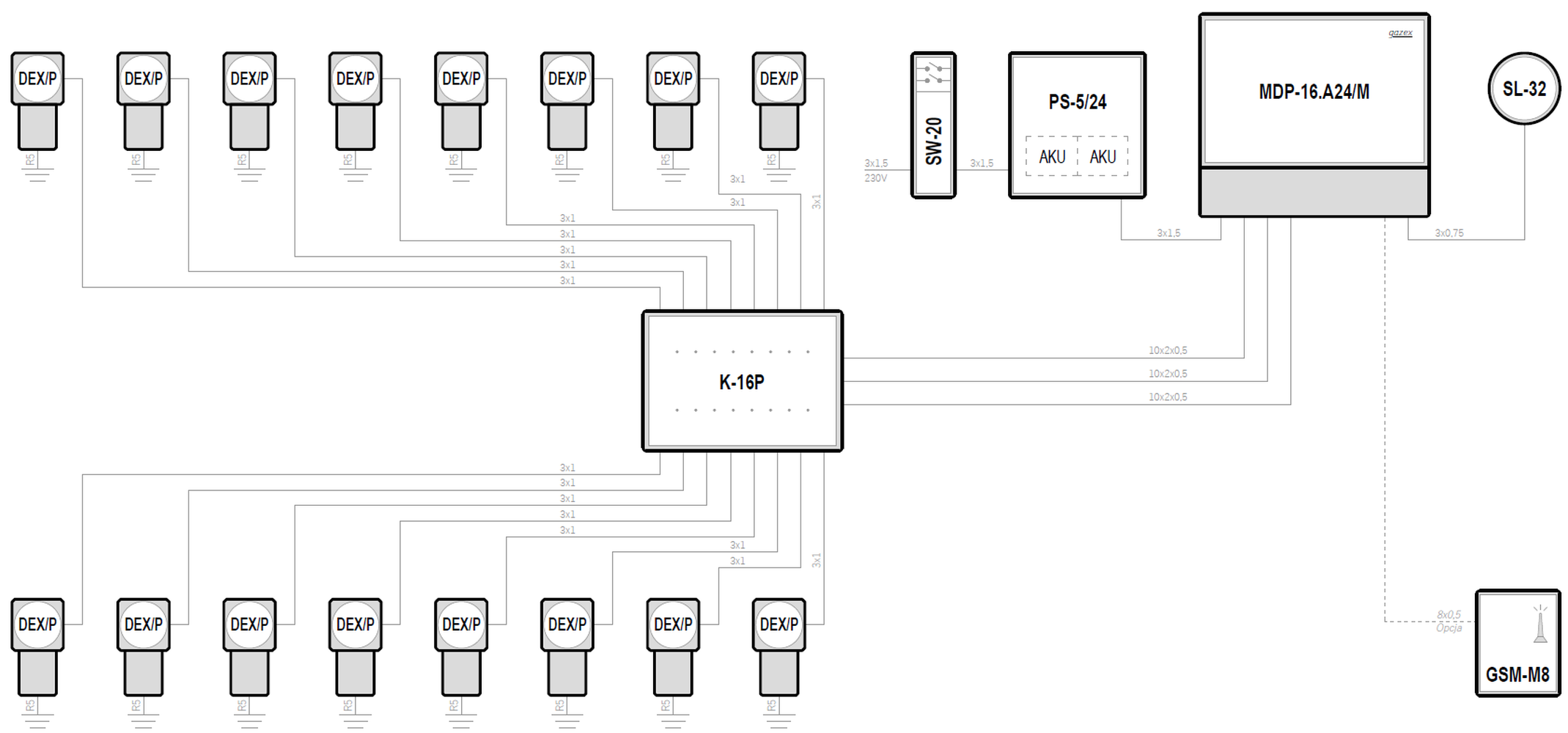

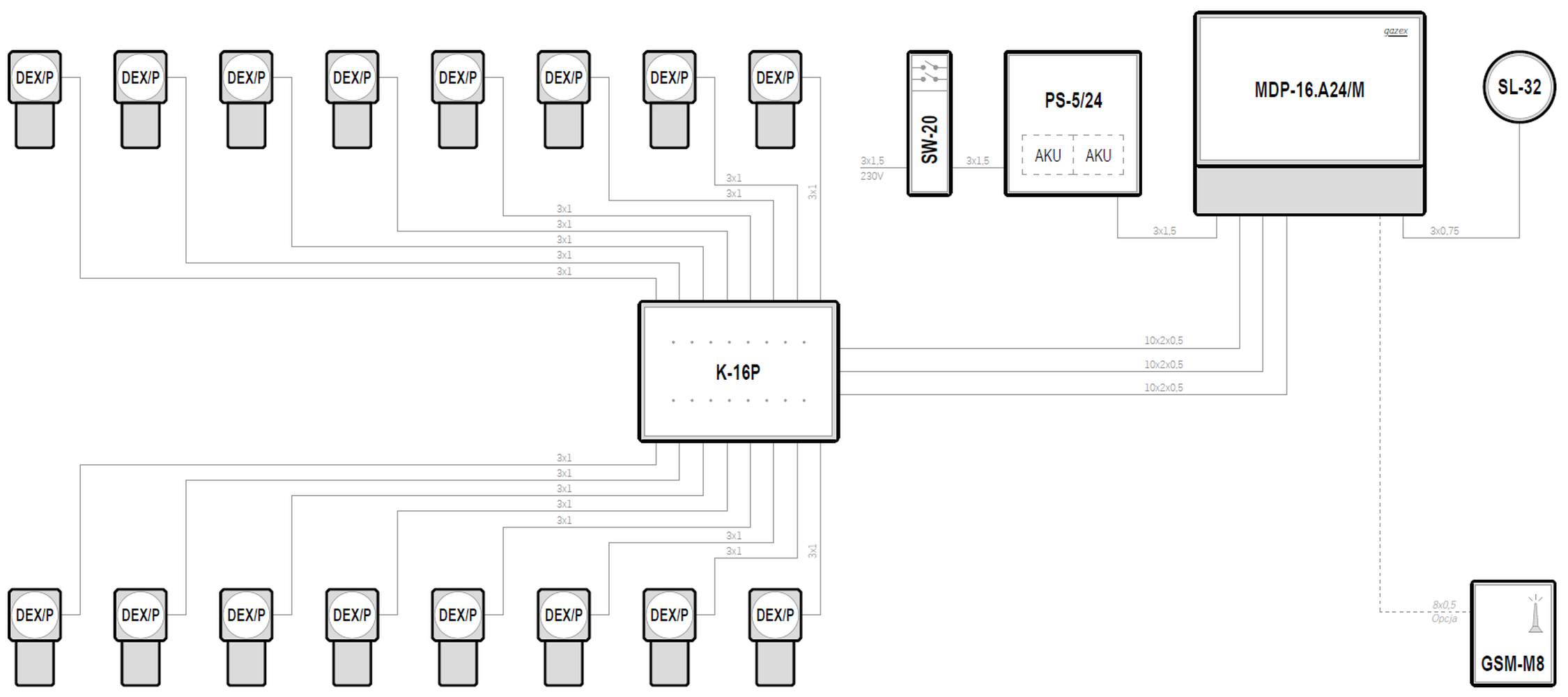

24 V= MDP-16.A24/M 16 DEX/P ✓ Podgląd PDF DWG

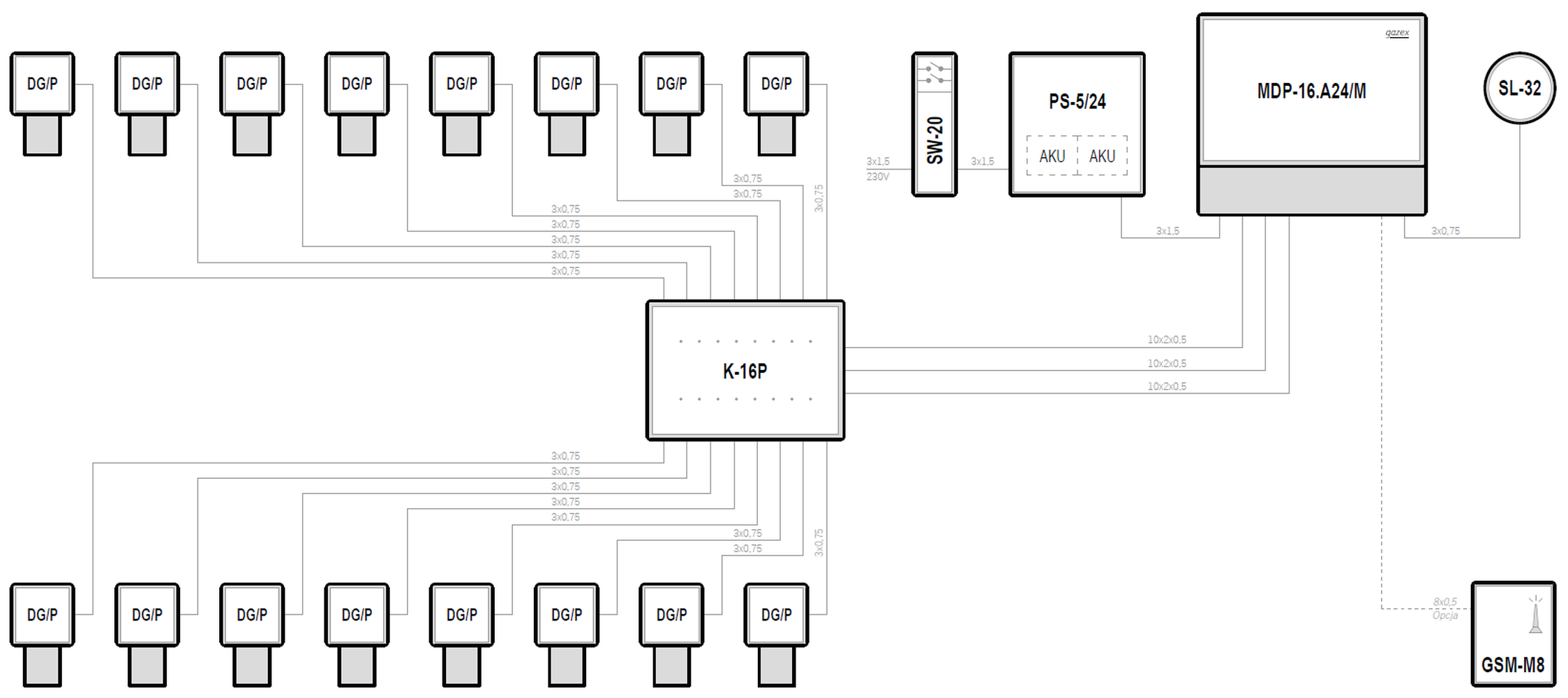

24 V= MDP-16.A24/M 16 DG/P ✓ Podgląd PDF DWG

Systemy w oparciu o moduły sterujące typu MDP-4

Napięcie zasilania Moduł sterujący Maksymalna ilość detektorów gazu Typy detektorów gazu Awaryjne podtrzymanie zasilania

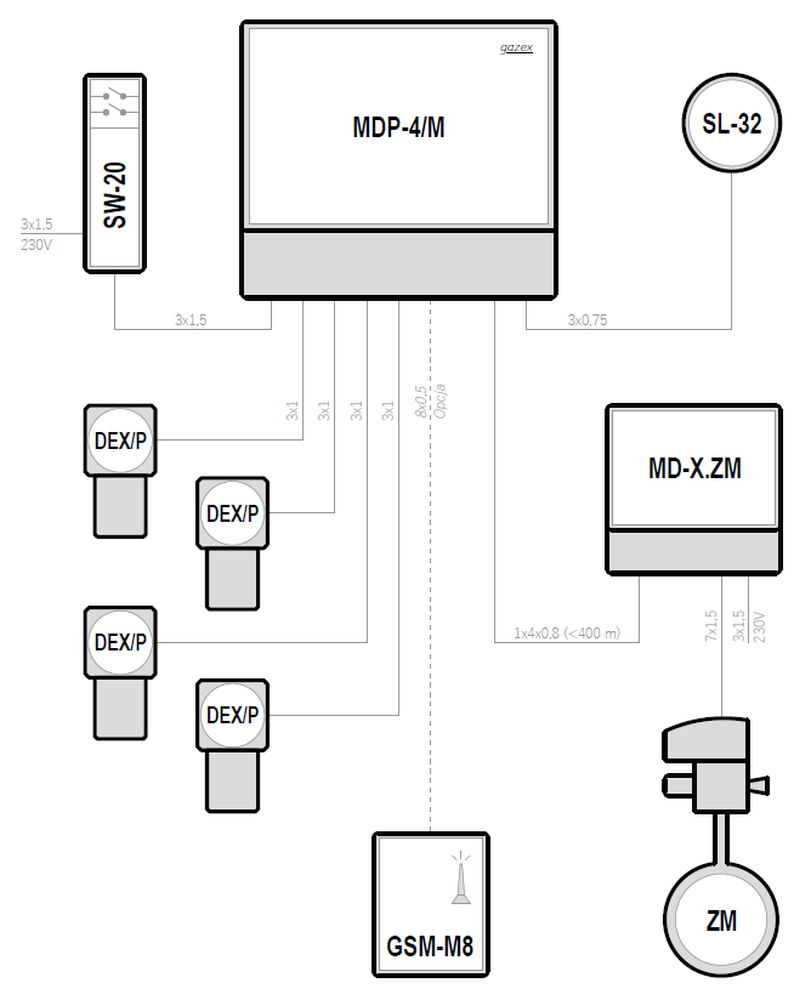

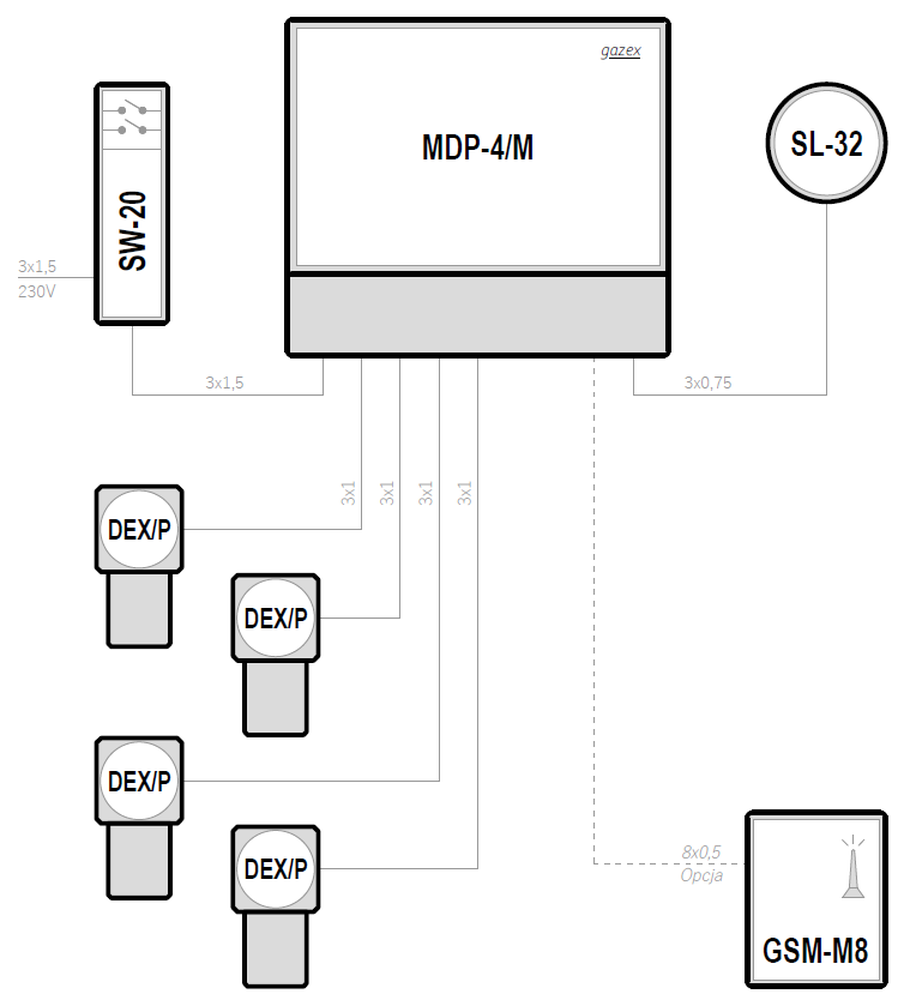

230 V~ MDP-4/M 4 DEX/P — Podgląd PDF DWG

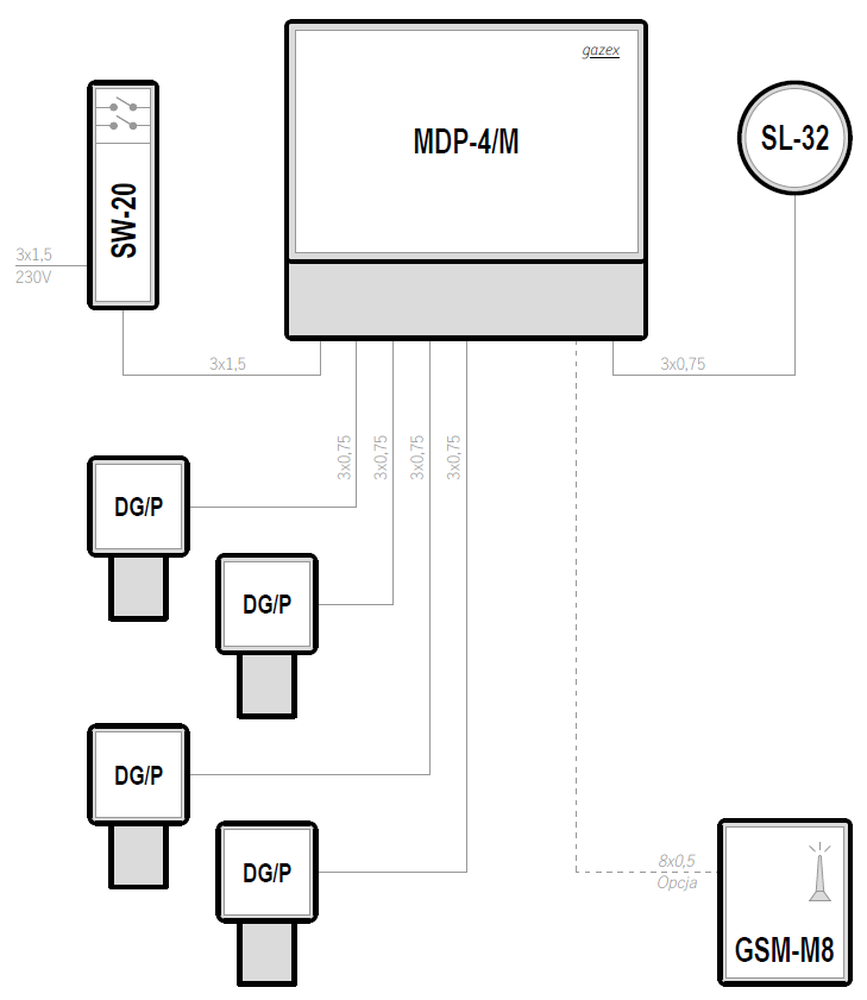

230 V~ MDP-4/M 4 DG/P — Podgląd PDF DWG

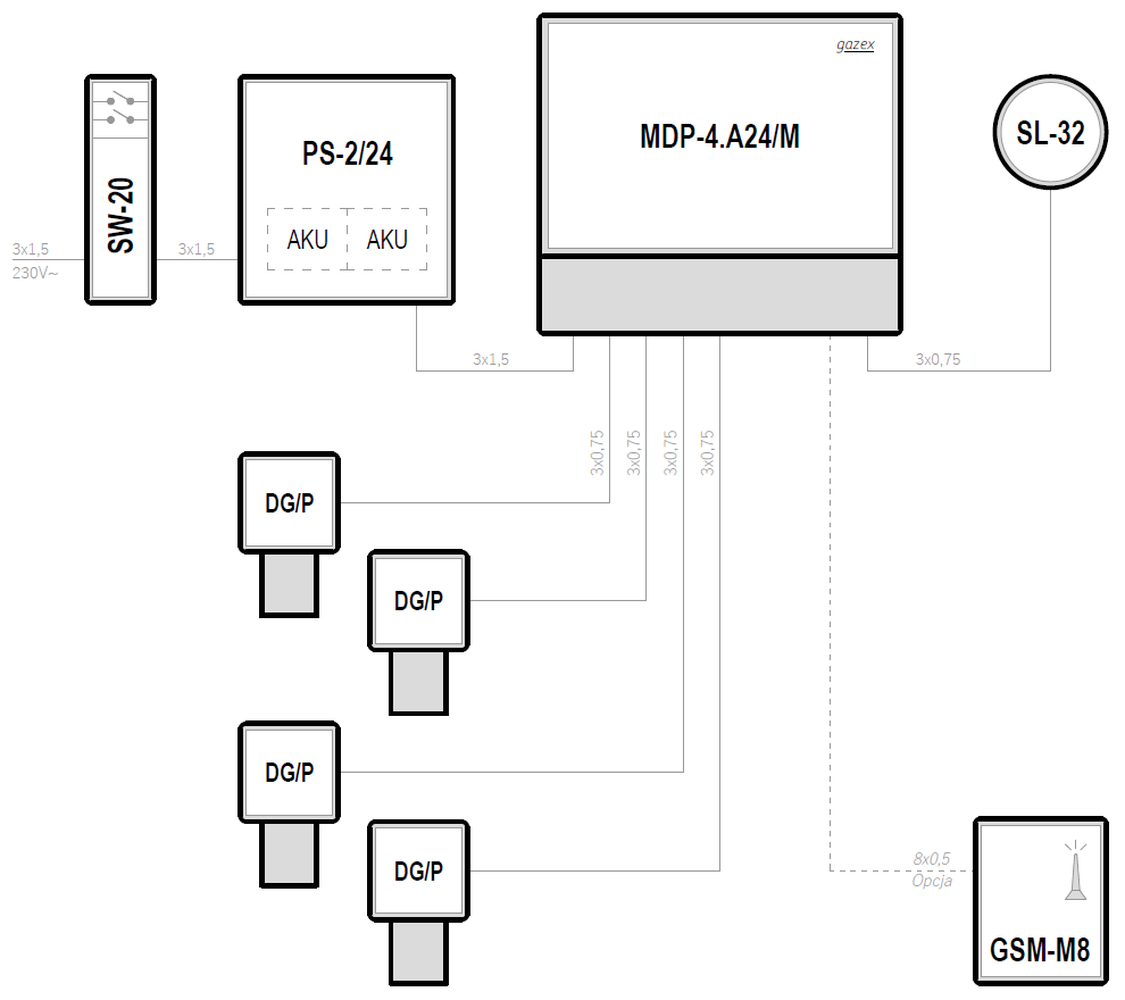

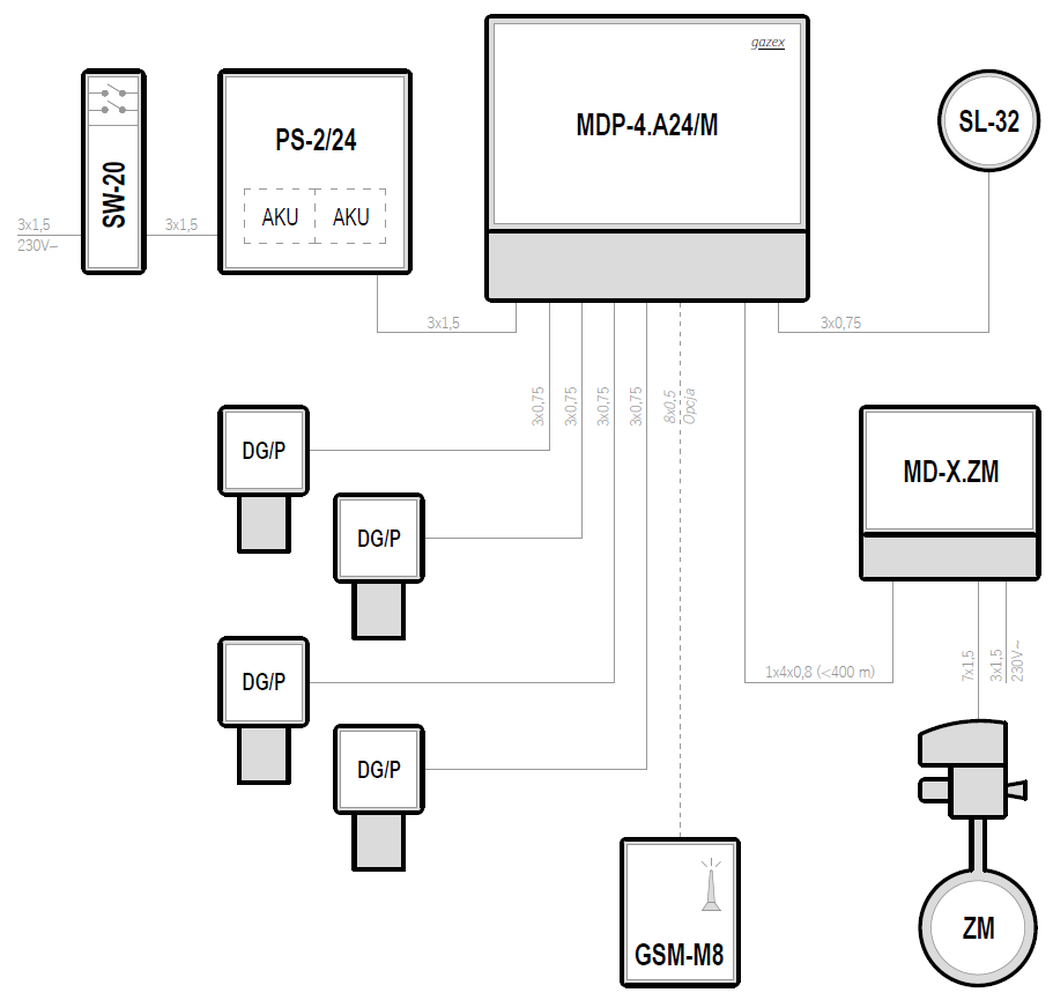

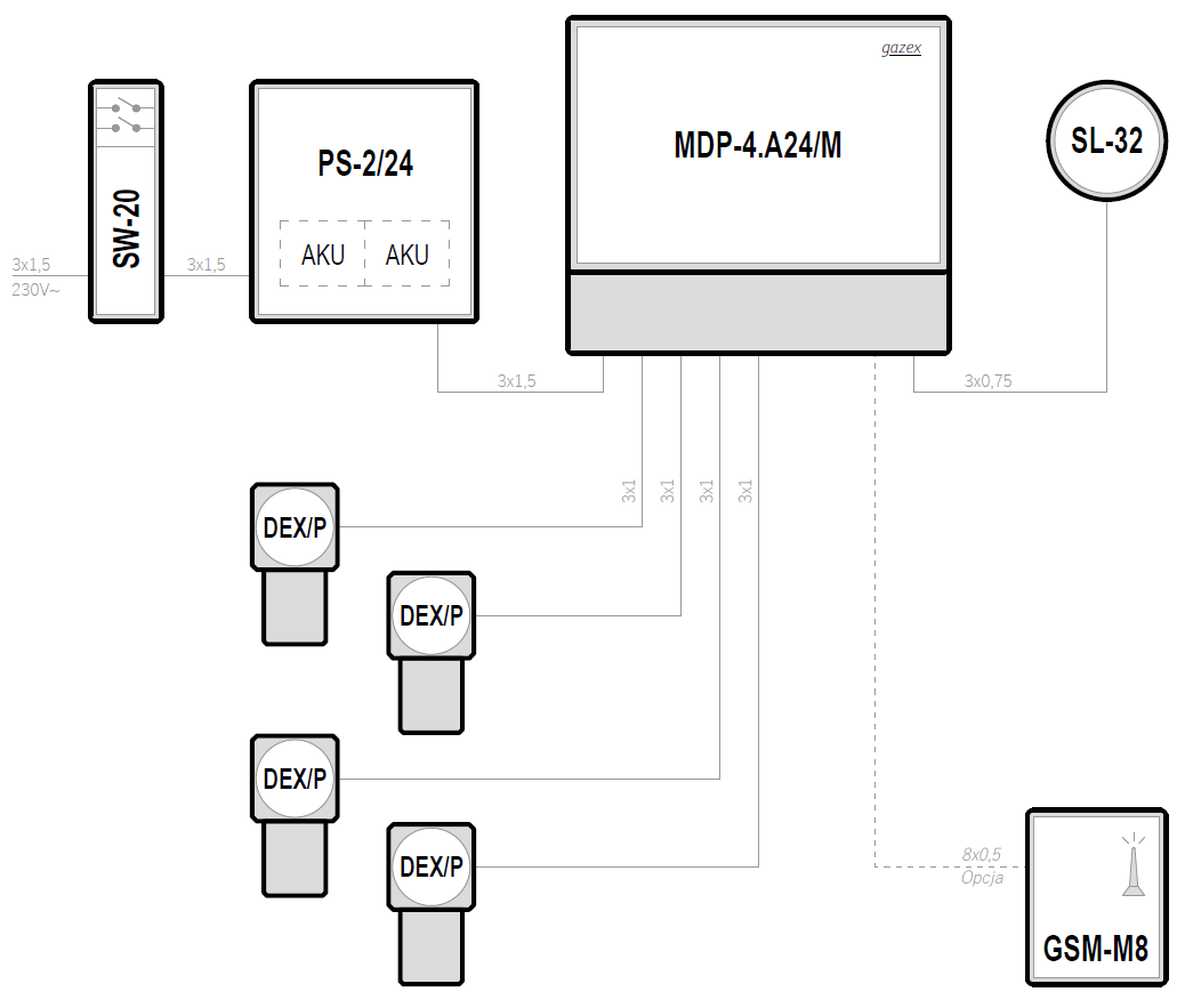

24 V= MDP-4.A24/M 4 DEX/P ✓ Podgląd PDF DWG
24 V= MDP-4.A24/M 4 DG/P ✓ Podgląd PDF DWG

Systemy w oparciu o moduły sterujące typu MDP-8

Napięcie zasilania Moduł sterujący Maksymalna ilość detektorów gazu Typy detektorów gazu Awaryjne podtrzymanie zasilania

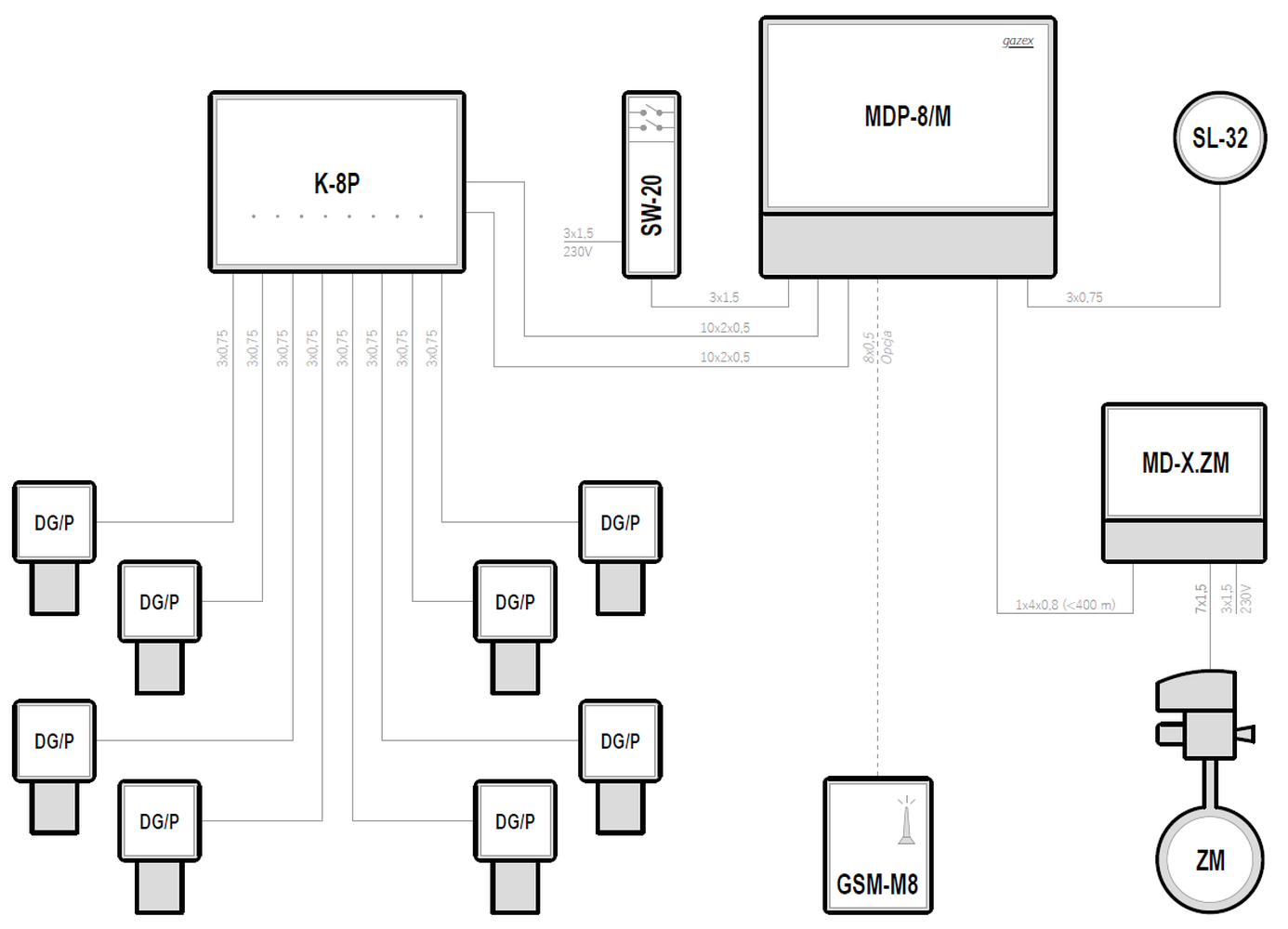

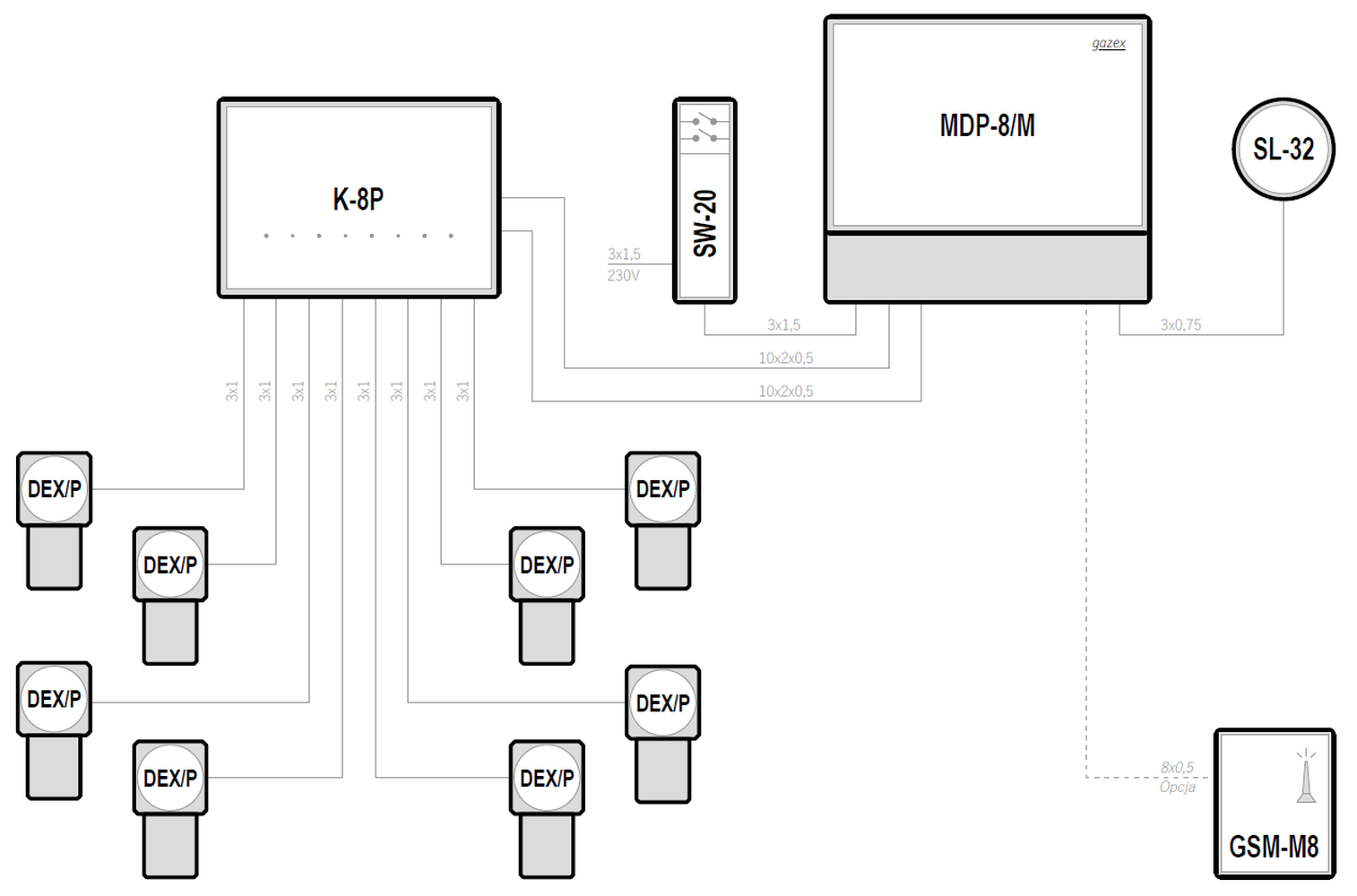

230 V~ MDP-8/M 8 DEX/P — Podgląd PDF DWG

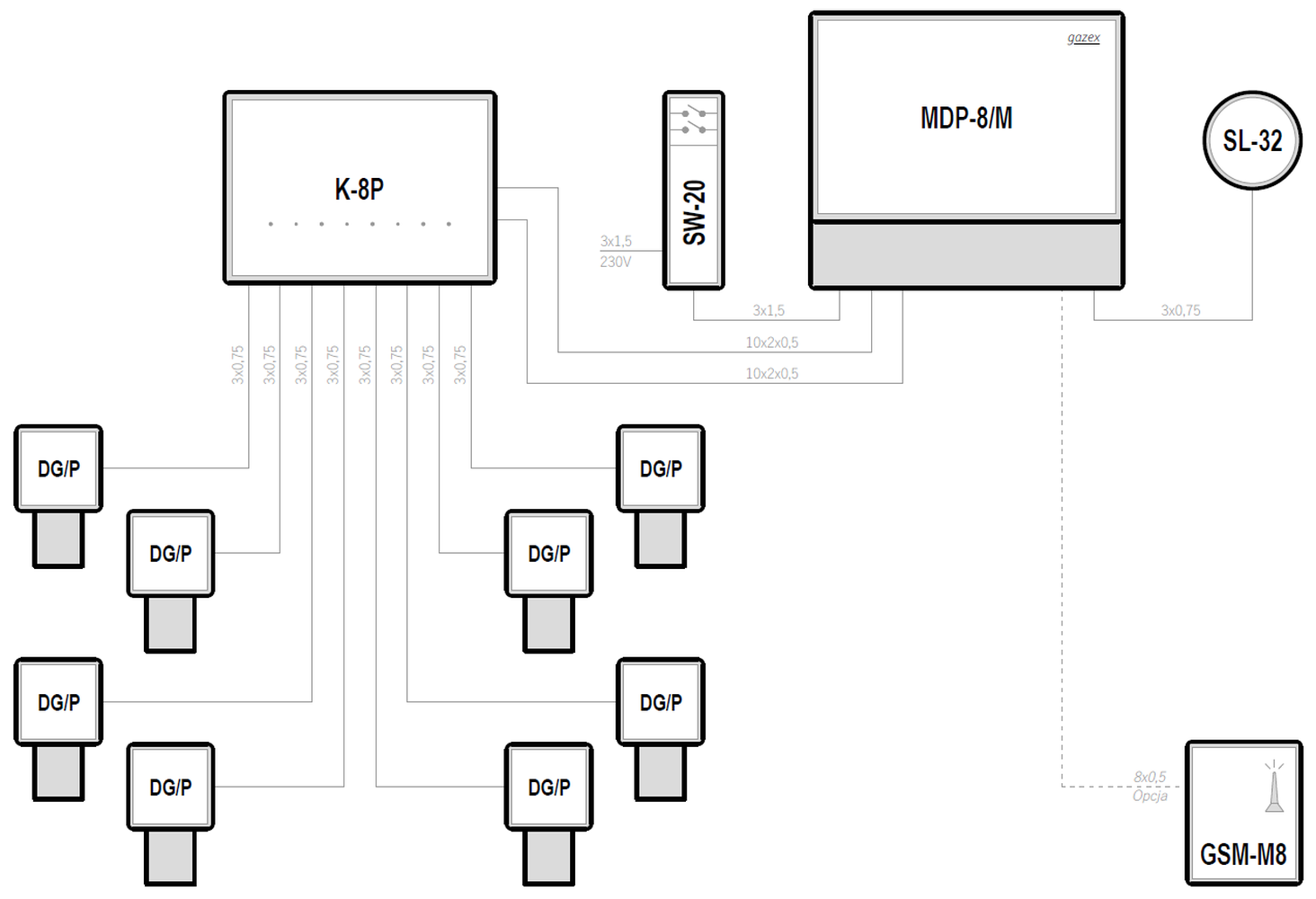

230 V~ MDP-8/M 8 DG/P — Podgląd PDF DWG

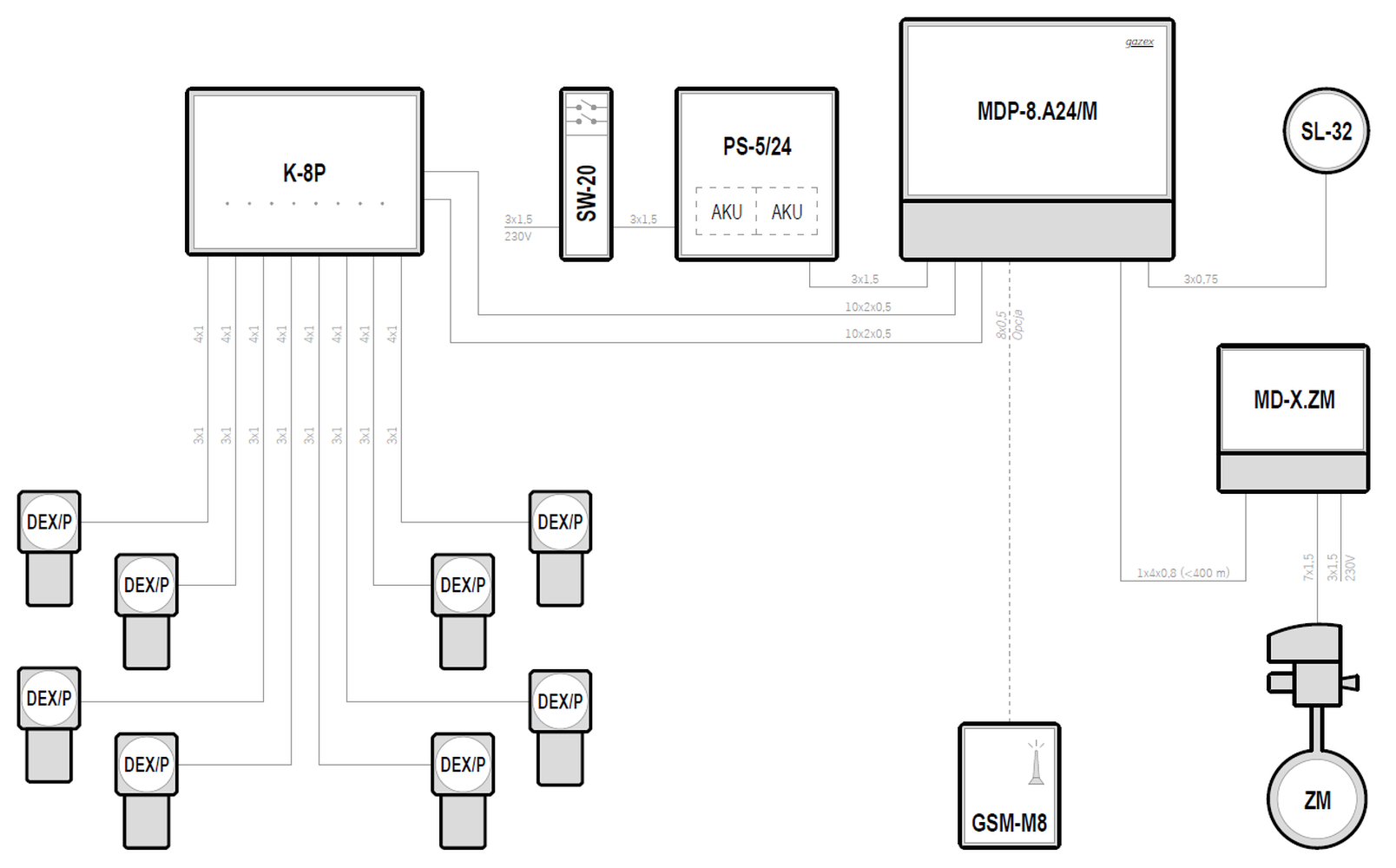

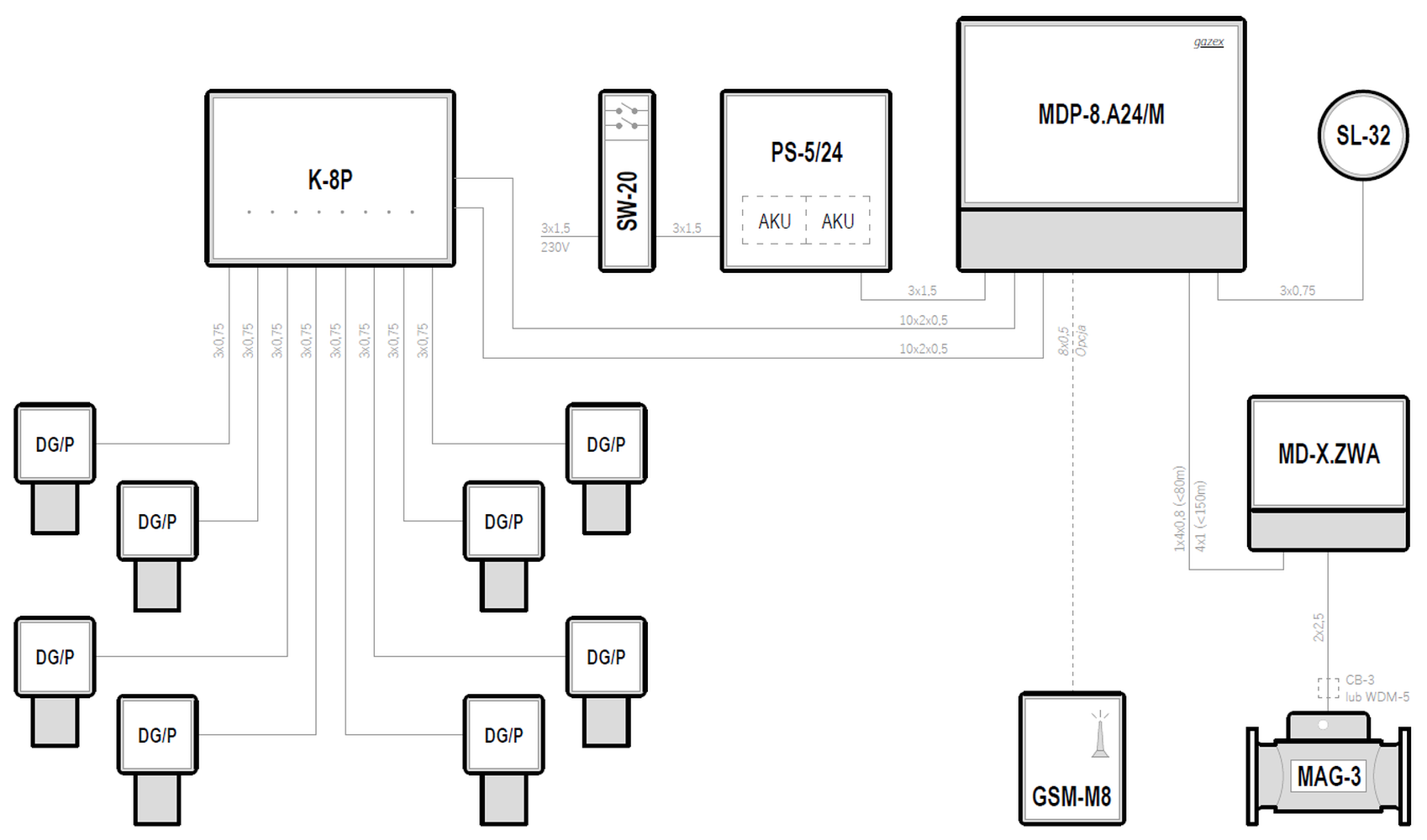

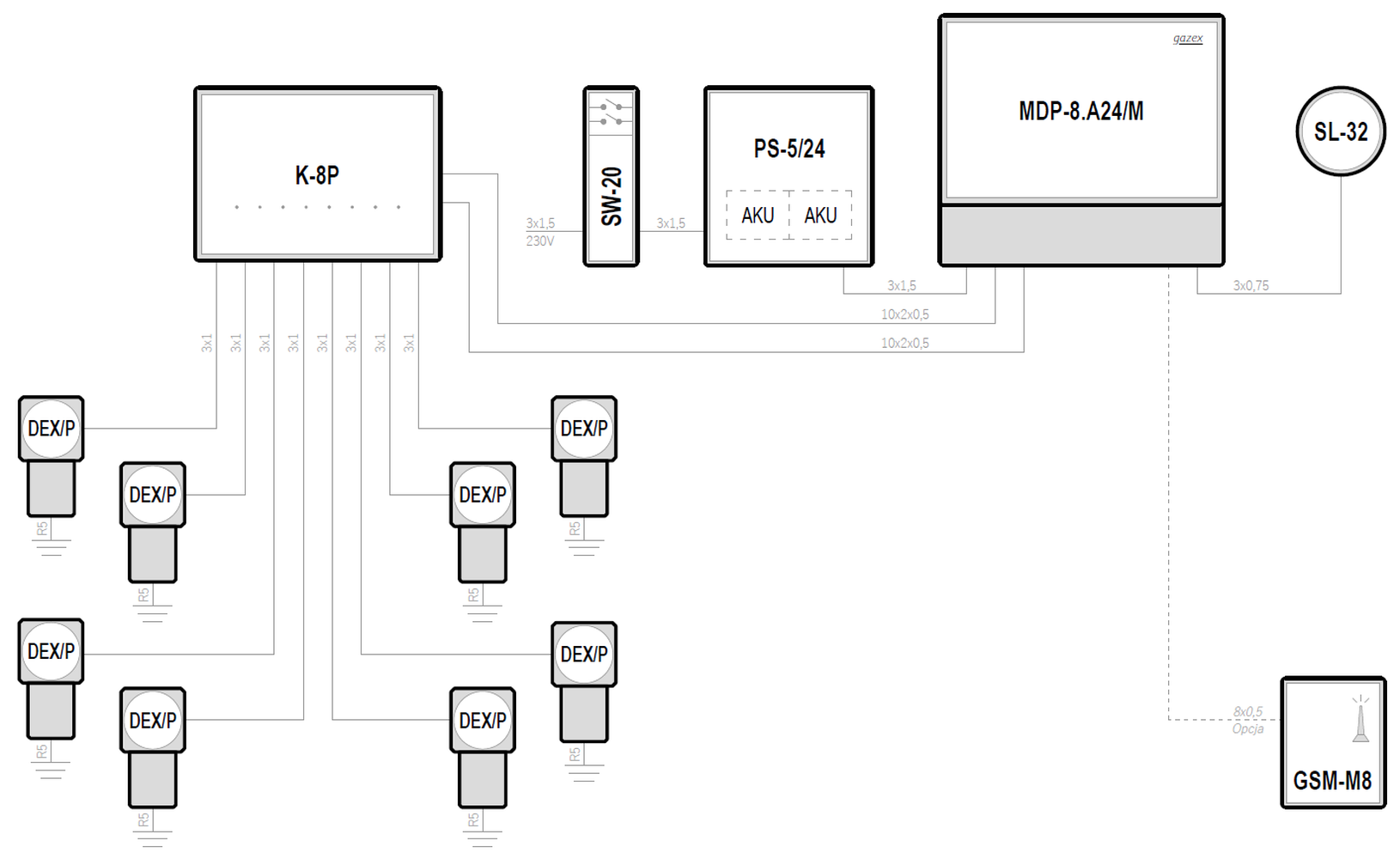

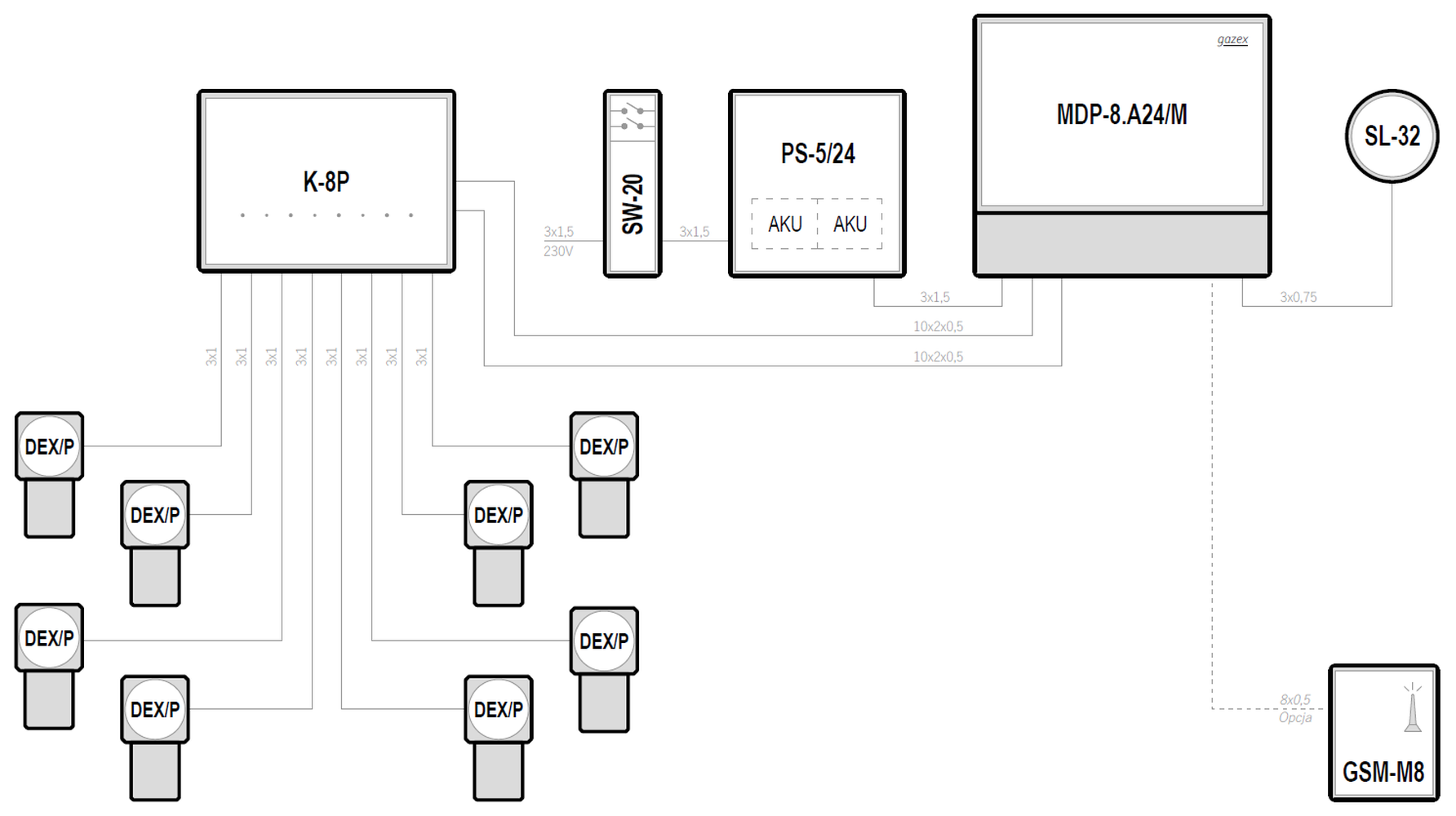

24 V= MDP-8.A24/M 8 DEX/P ✓ Podgląd PDF DWG

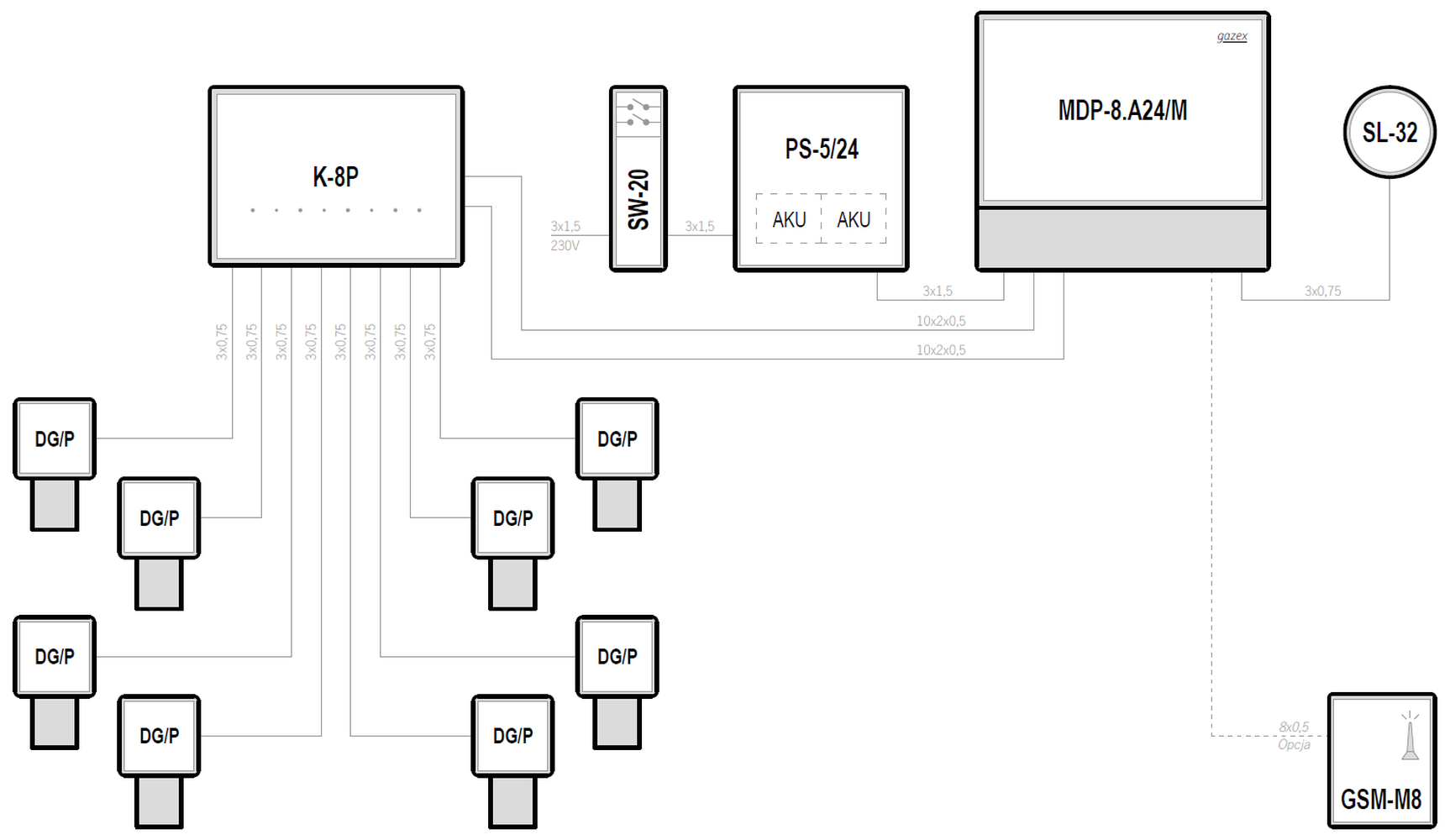

24 V= MDP-8.A24/M 8 DG/P ✓ Podgląd PDF DWG

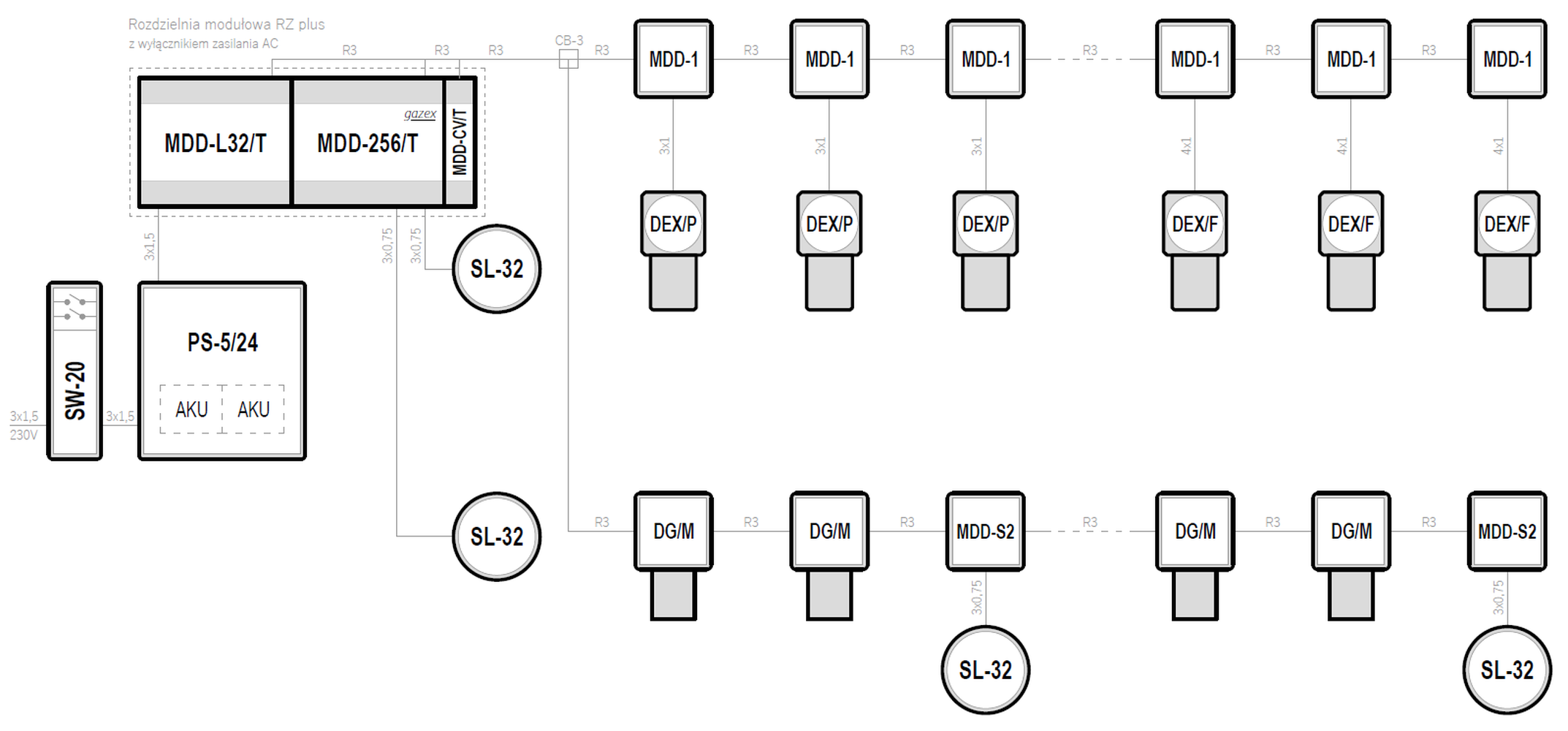

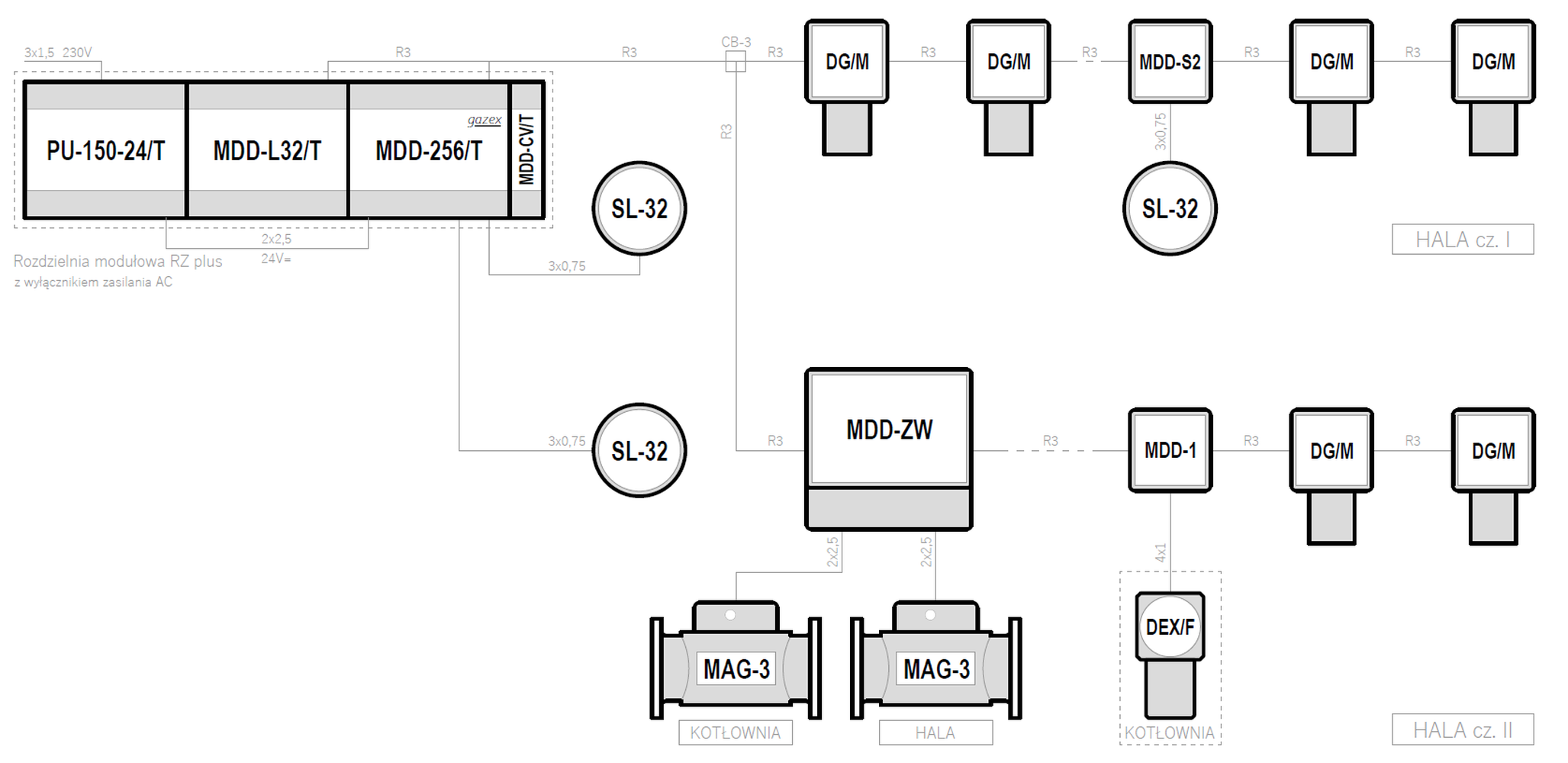

Systemy w oparciu o moduł sterujący MDD-256/T – współpraca z zaworem typu MAG-3, 1 strefa

Napięcie zasilania Moduł sterujący Maksymalna ilość detektorów gazu Typy detektorów gazu Awaryjne podtrzymanie zasilania
24 V= MDD-256/T 224 DEX/F
DG/M 		— Podgląd PDF DWG
24 V= MDD-256/T 224 DEX/F
DG/M 		— Podgląd PDF DWG

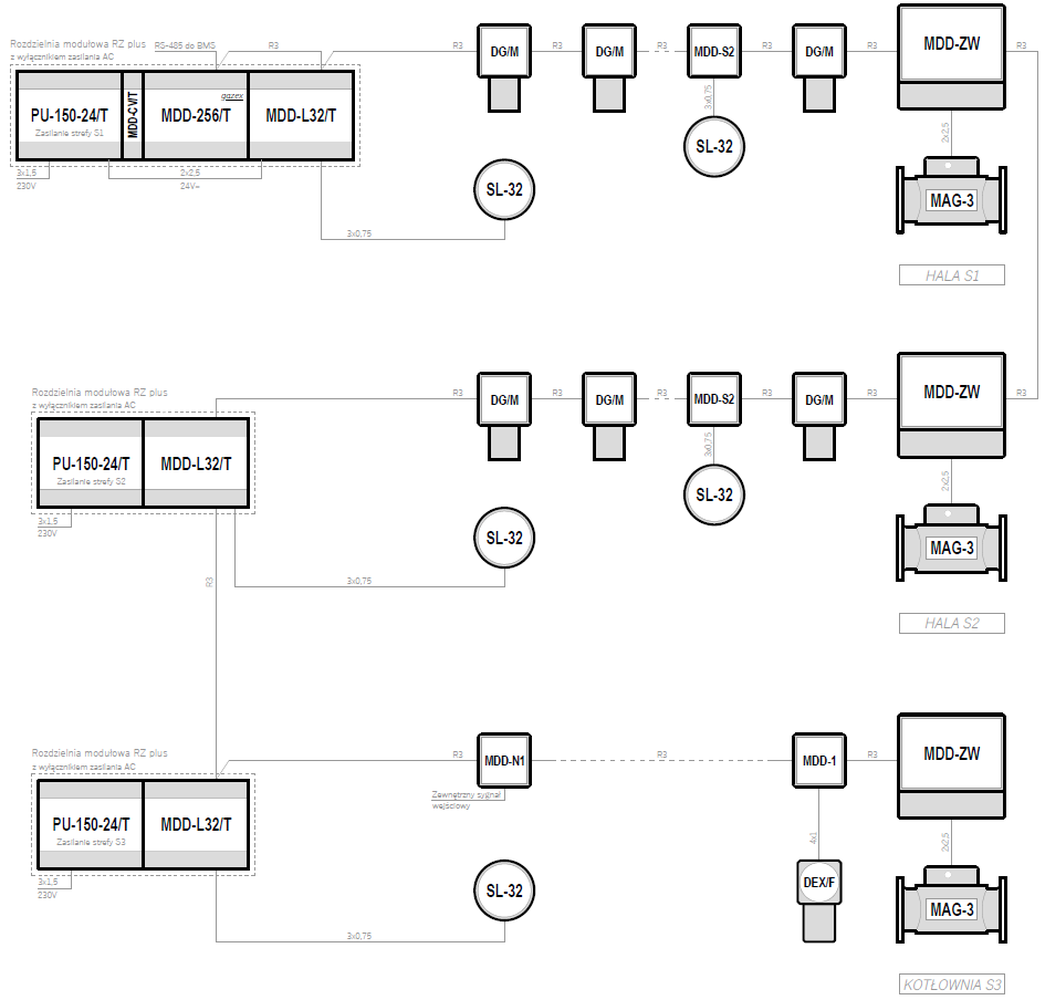

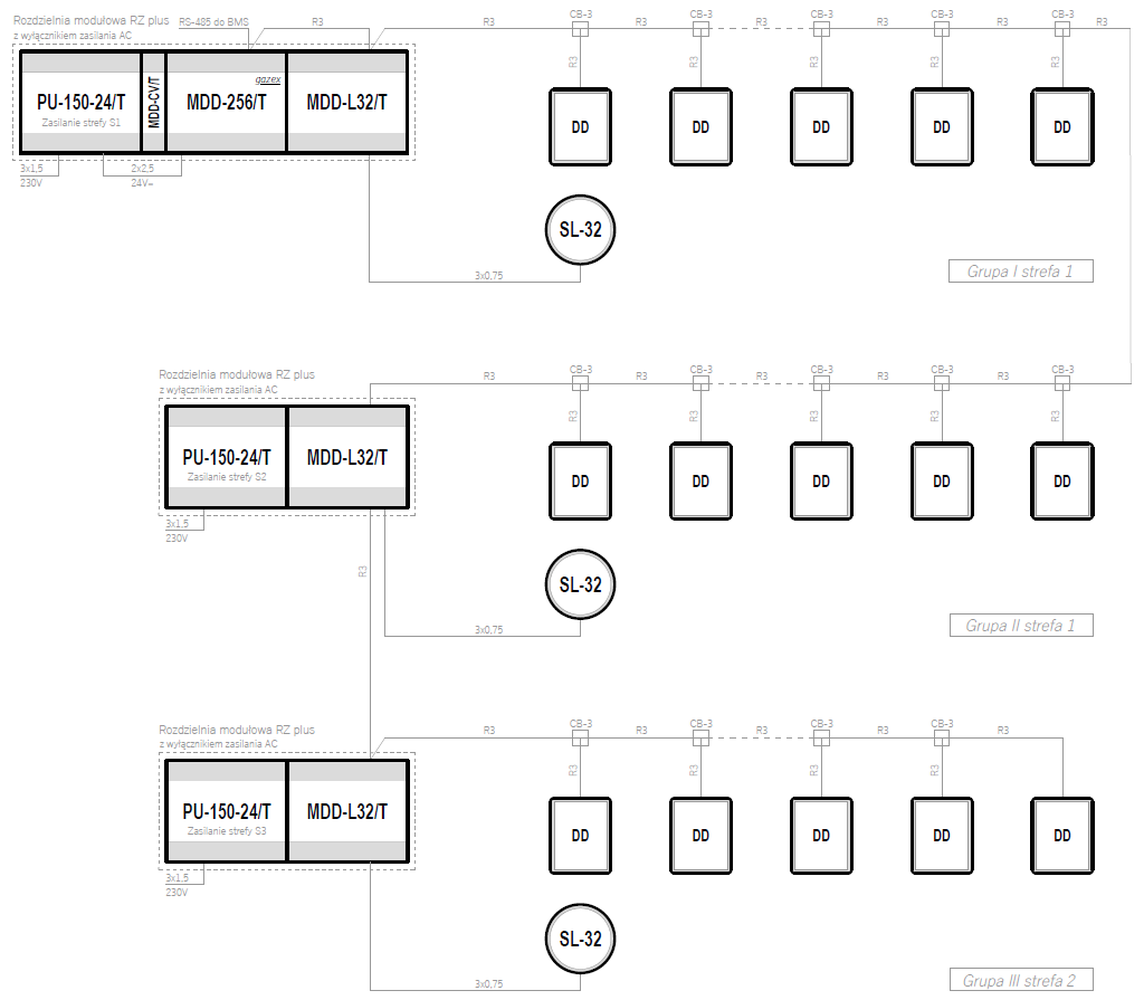

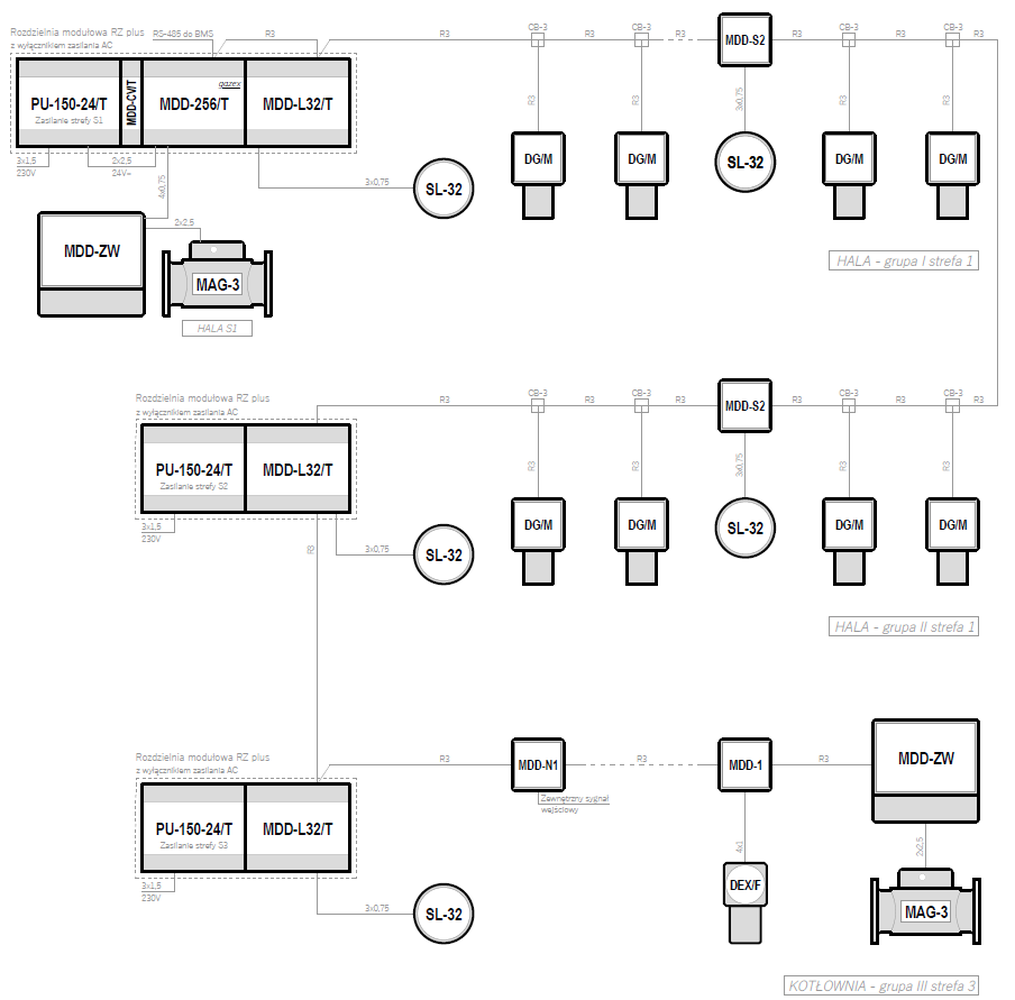

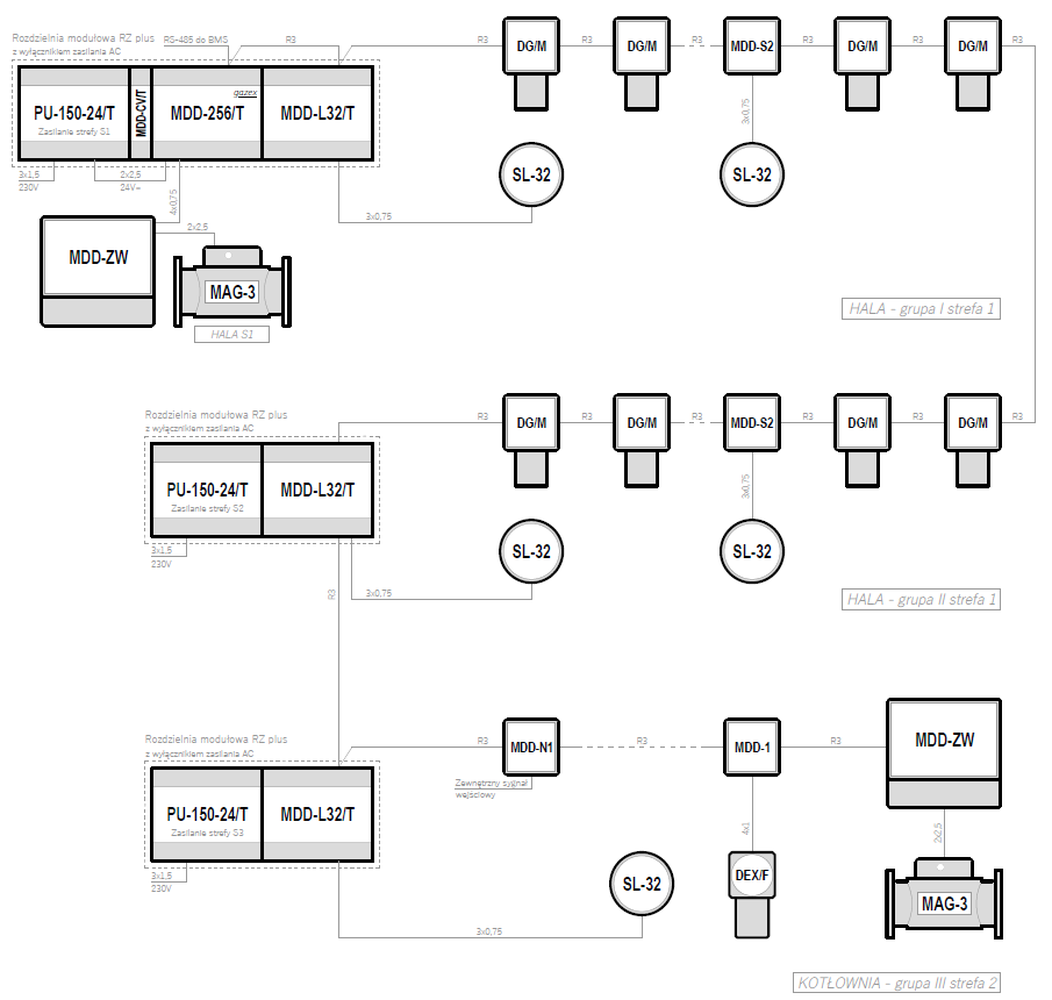

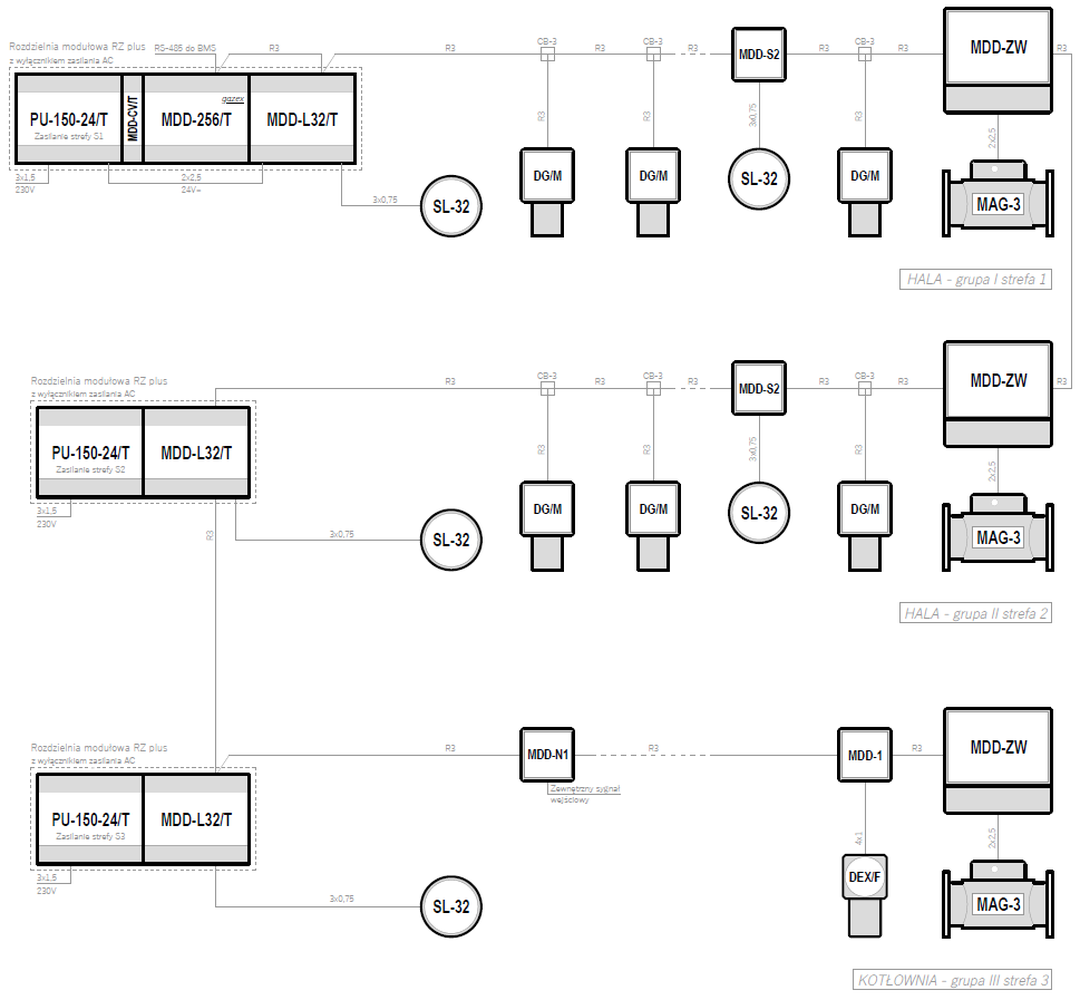

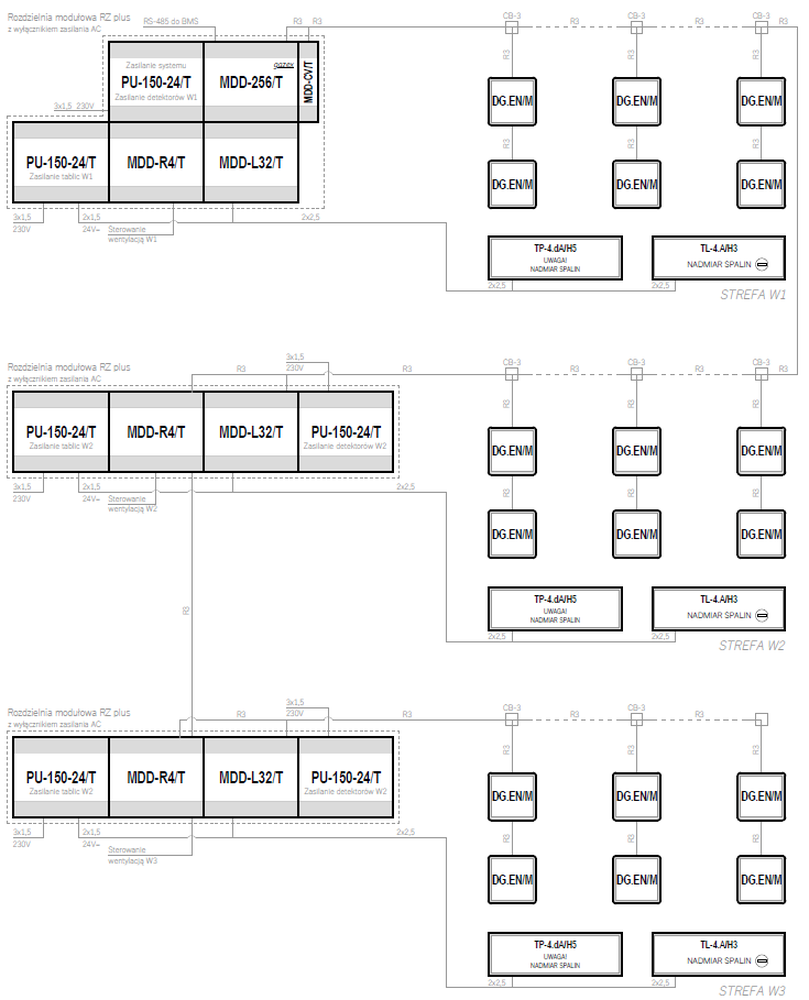

Systemy w oparciu o moduł sterujący MDD-256/T – współpraca z zaworem typu MAG-3, podział na strefy

Napięcie zasilania Moduł sterujący Maksymalna ilość detektorów gazu Typy detektorów gazu Awaryjne podtrzymanie zasilania

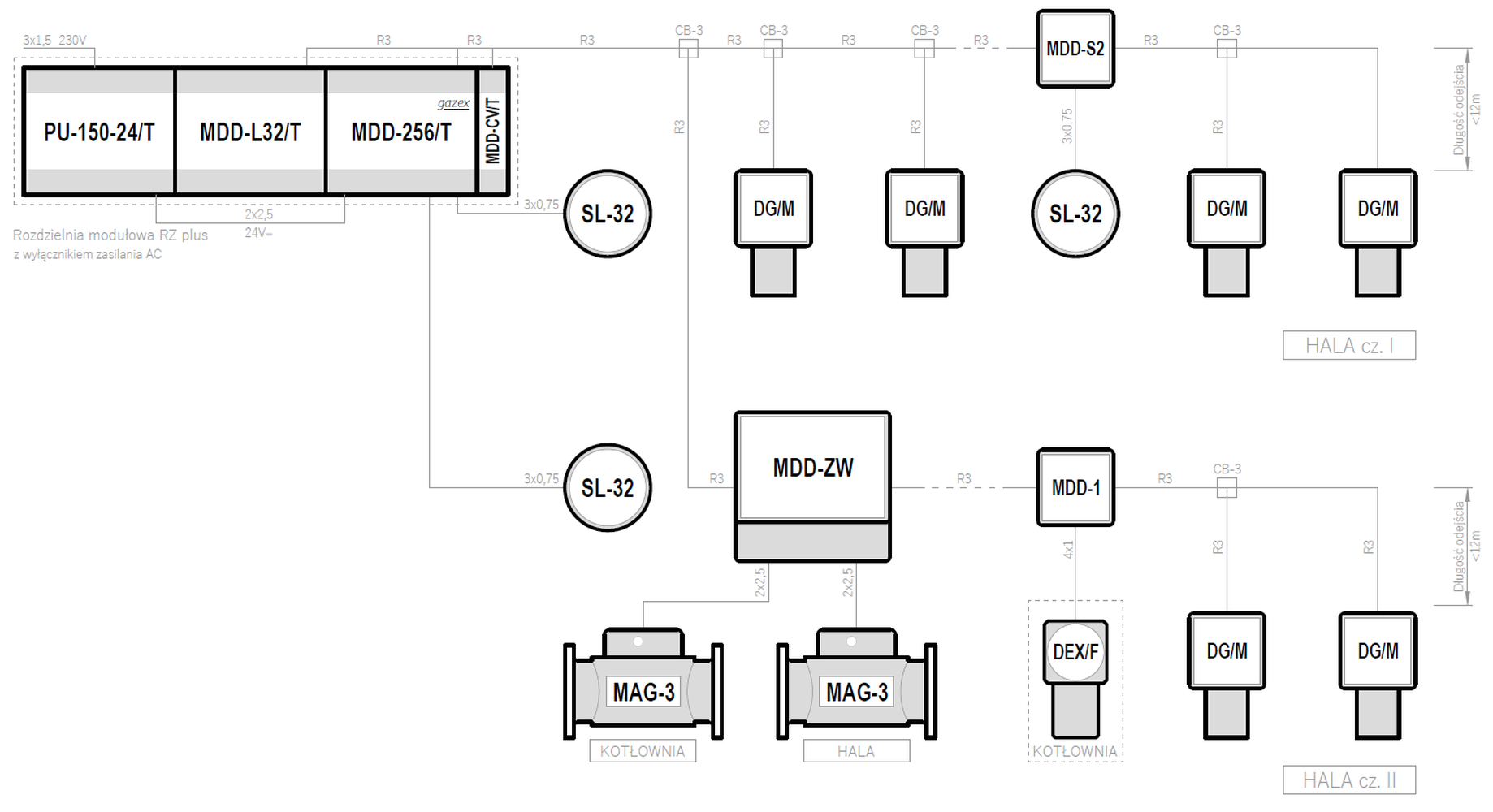

24 V= MDD-256/T 224 DEX/F
DG/M 		— Podgląd PDF DWG
24 V= MDD-256/T 224 DEX/F
DG/M 		— Podgląd PDF DWG
24 V= MDD-256/T 224 DEX/F
DG/M 		— Podgląd PDF DWG
24 V= MDD-256/T 224 DEX/F
DG/M 		— Podgląd PDF DWG

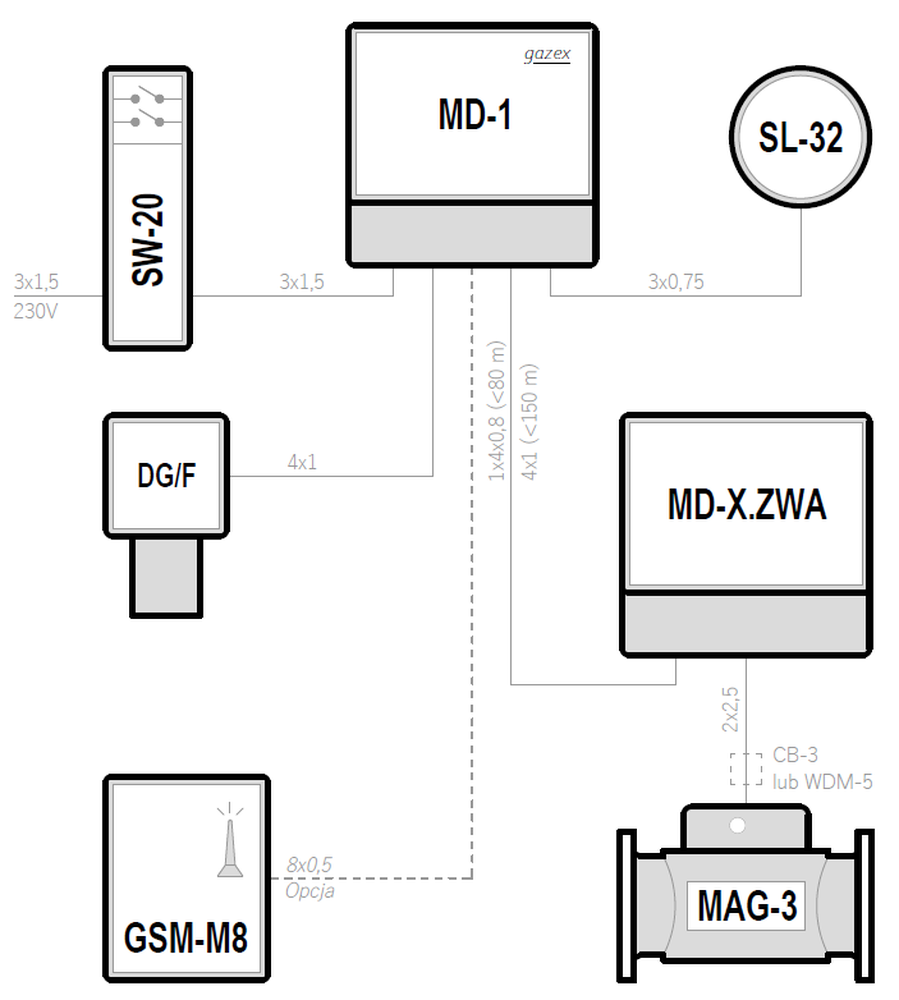

Współpraca z zaworem typu MAG-3 (sterowanie pracą zaworu bezpośrednio z modułu sterującego)

Napięcie zasilania Moduł sterujący Maksymalna ilość detektorów gazu Typy detektorów gazu Awaryjne podtrzymanie zasilania

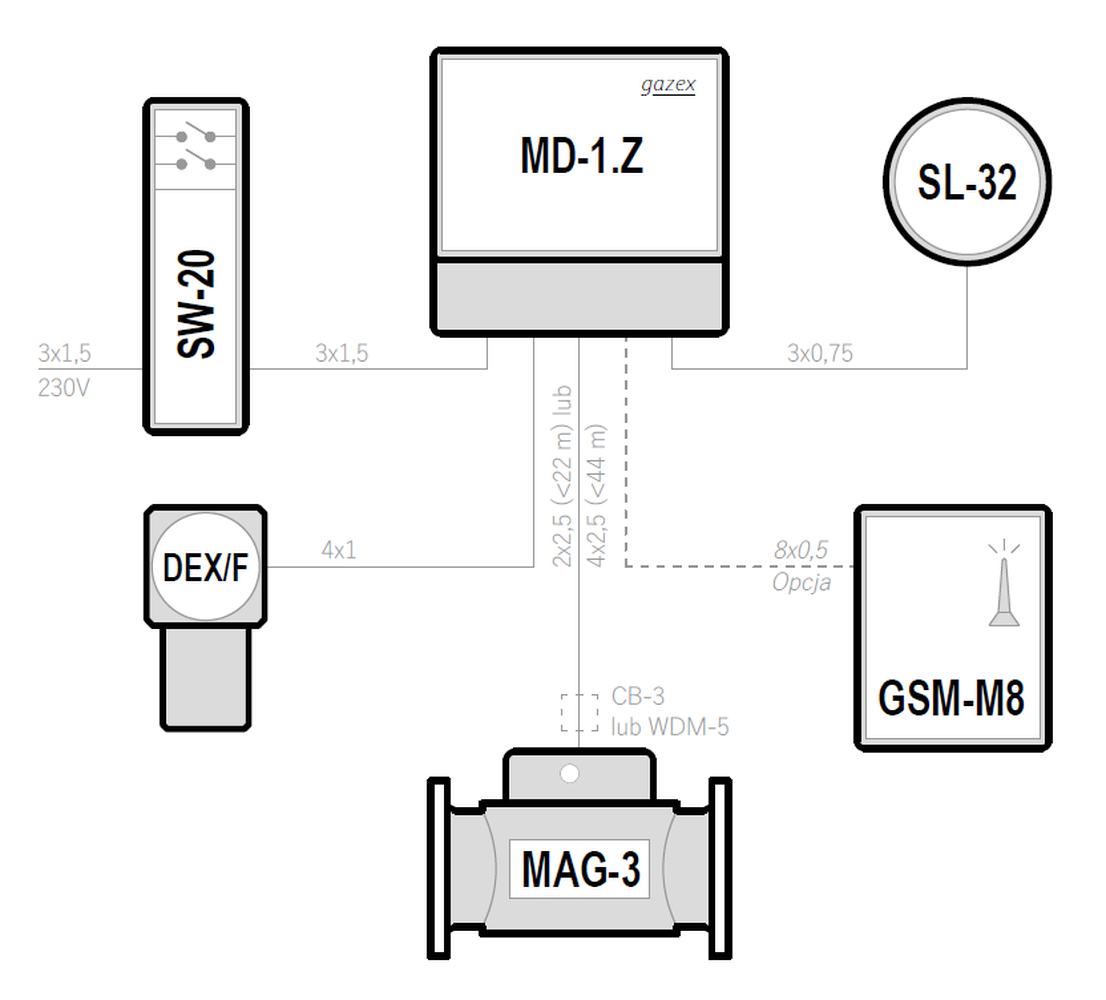

230 V~ MD-1.Z 1 DEX/F ✓ Podgląd PDF DWG

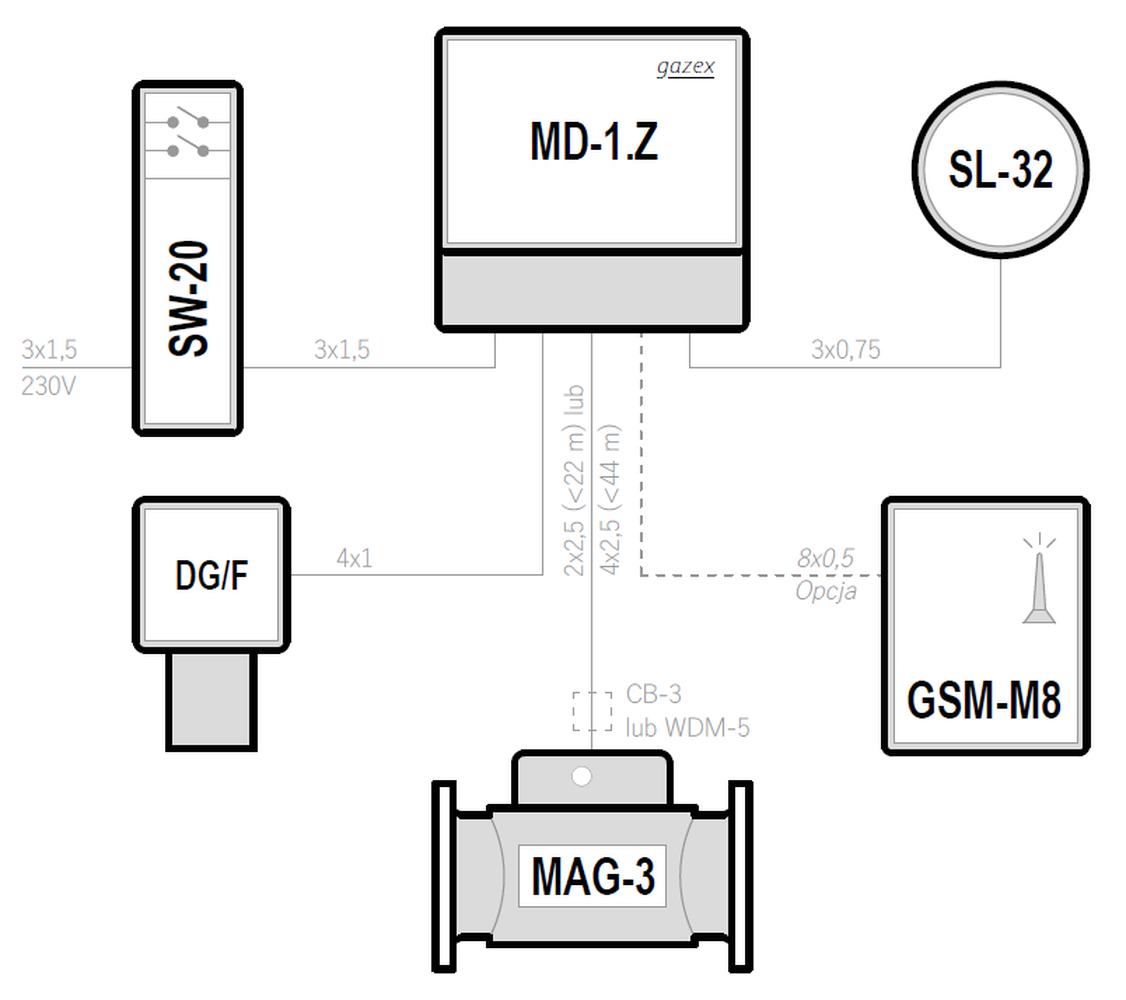

230 V~ MD-1.Z 1 DG/F ✓ Podgląd PDF DWG

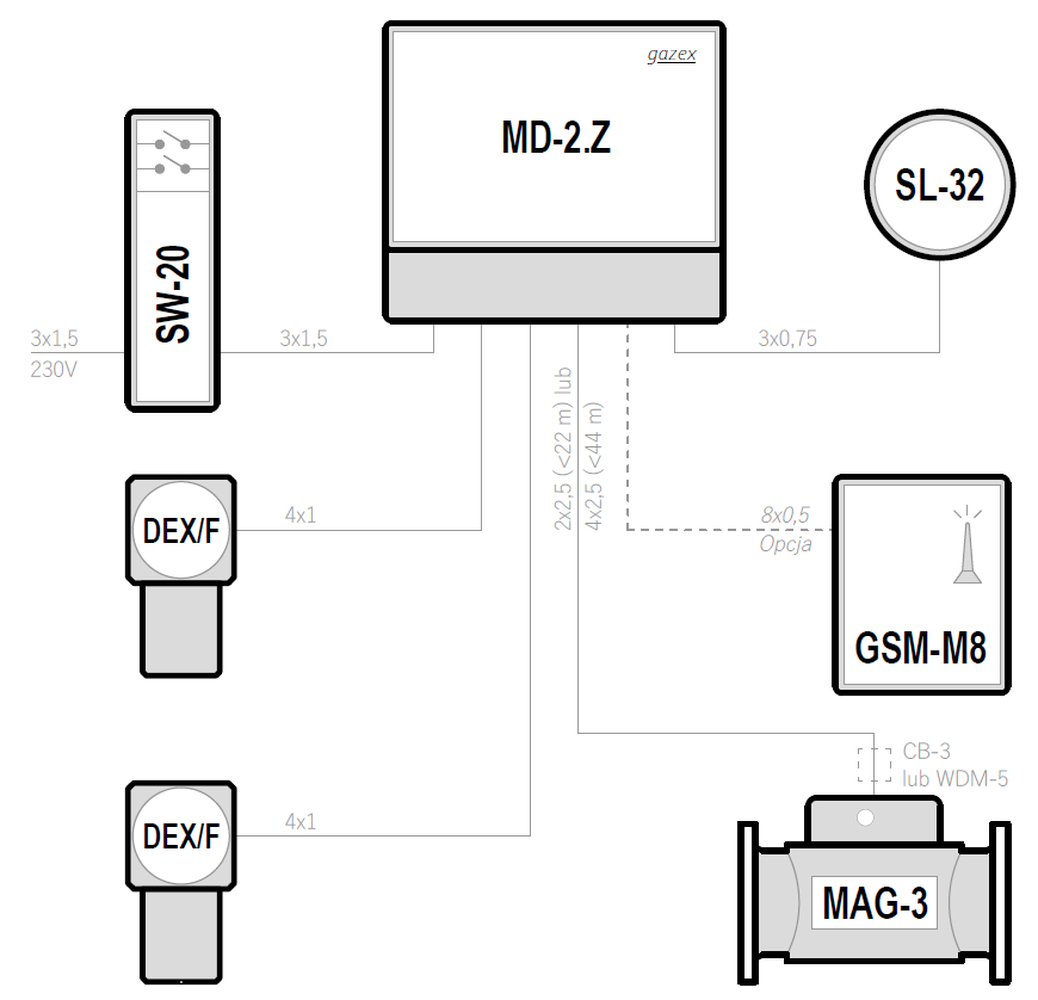

230 V~ MD-2.Z 2 DEX/F — Podgląd PDF DWG

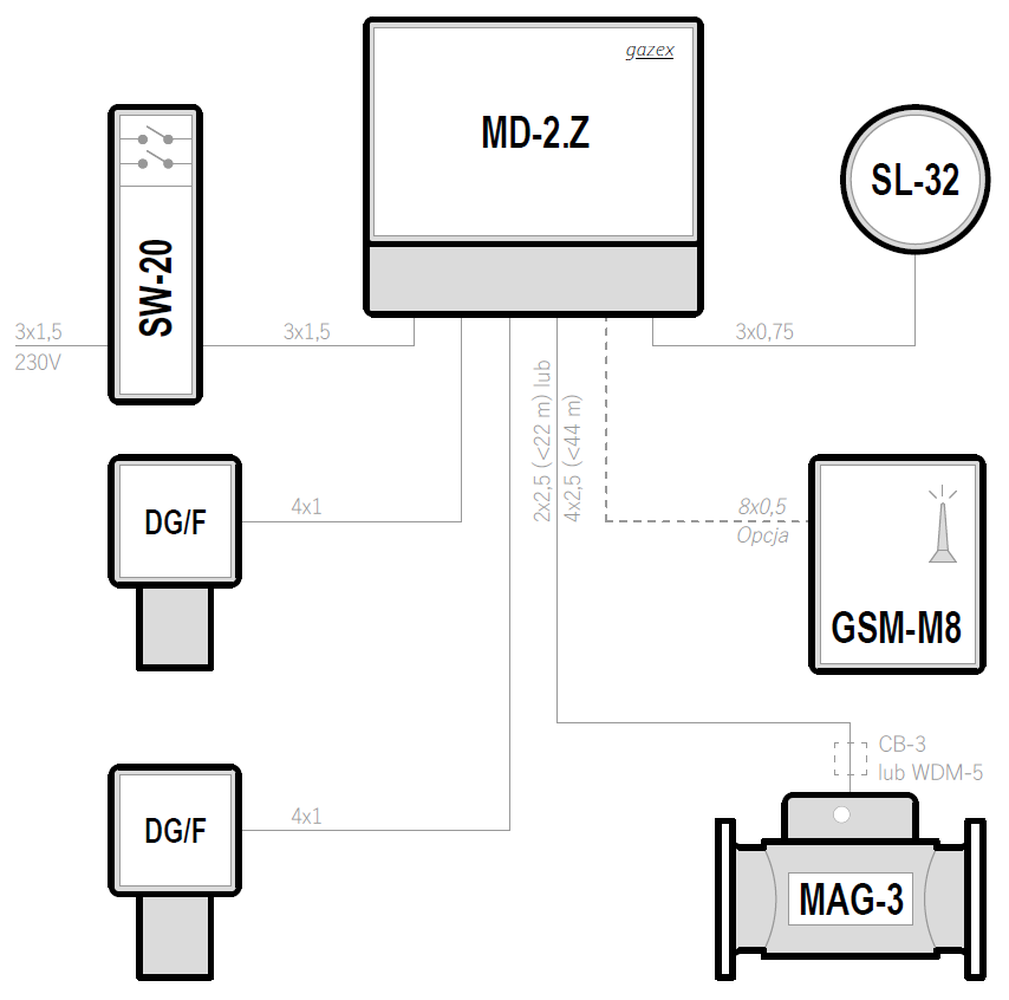

230 V~ MD-2.Z 2 DG/F — Podgląd PDF DWG

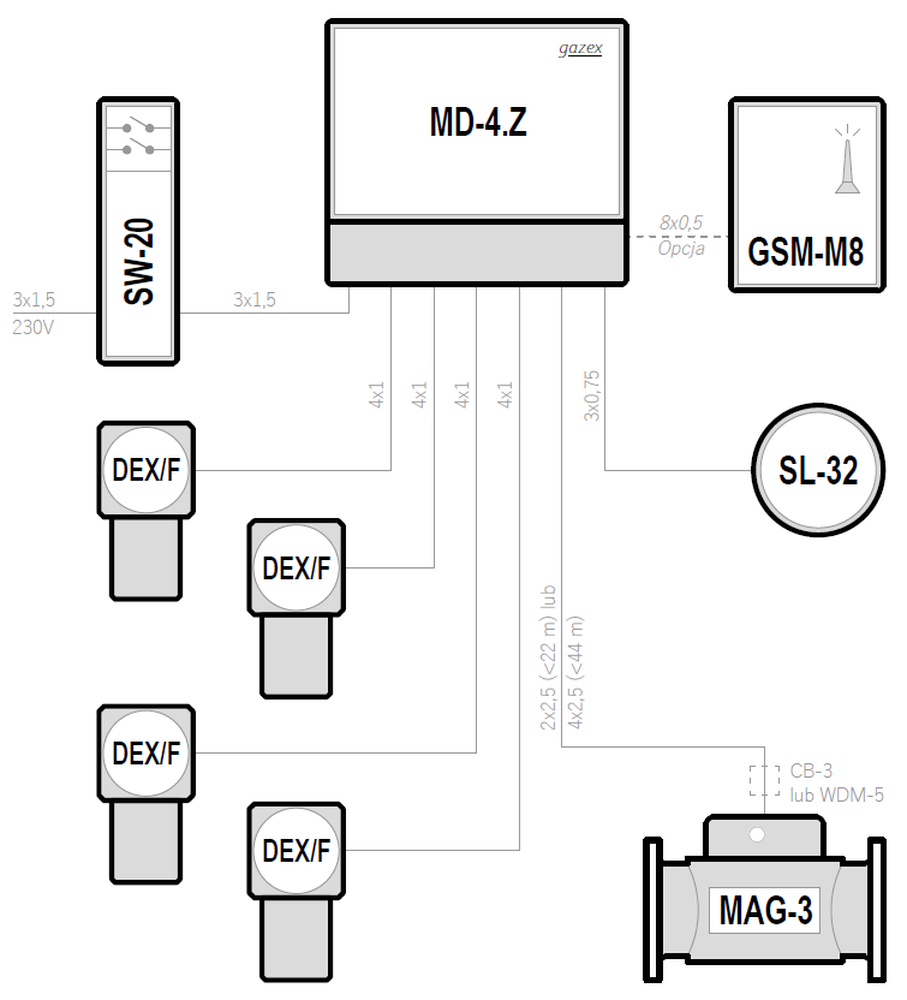

230 V~ MD-4.Z 4 DEX/F — Podgląd PDF DWG

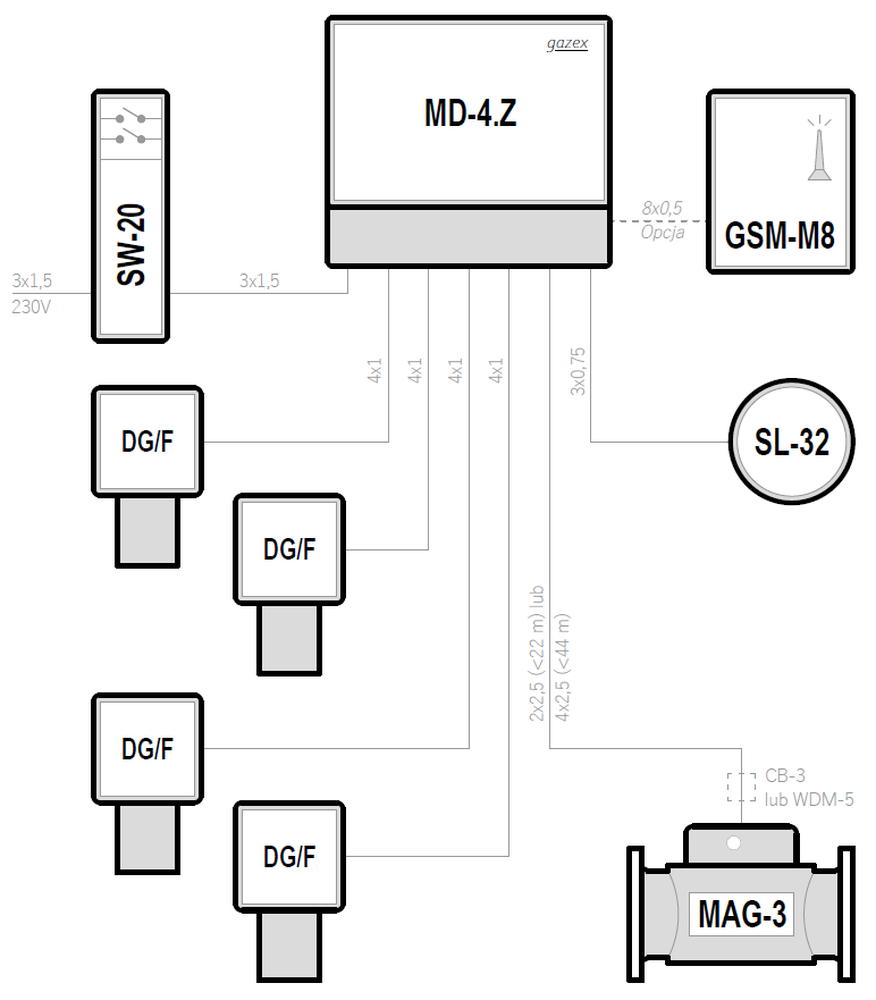

230 V~ MD-4.Z 4 DG/F — Podgląd PDF DWG

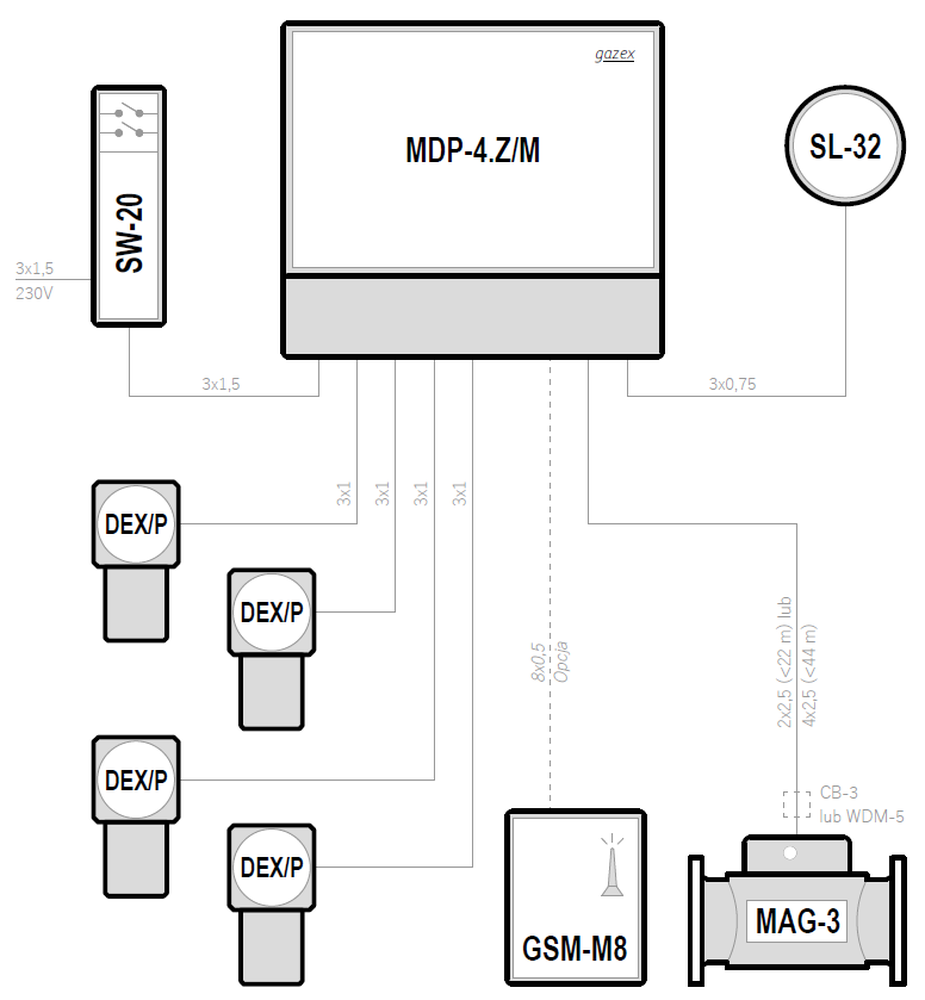

230 V~ MDP-4.Z/M 4 DEX/P — Podgląd PDF DWG

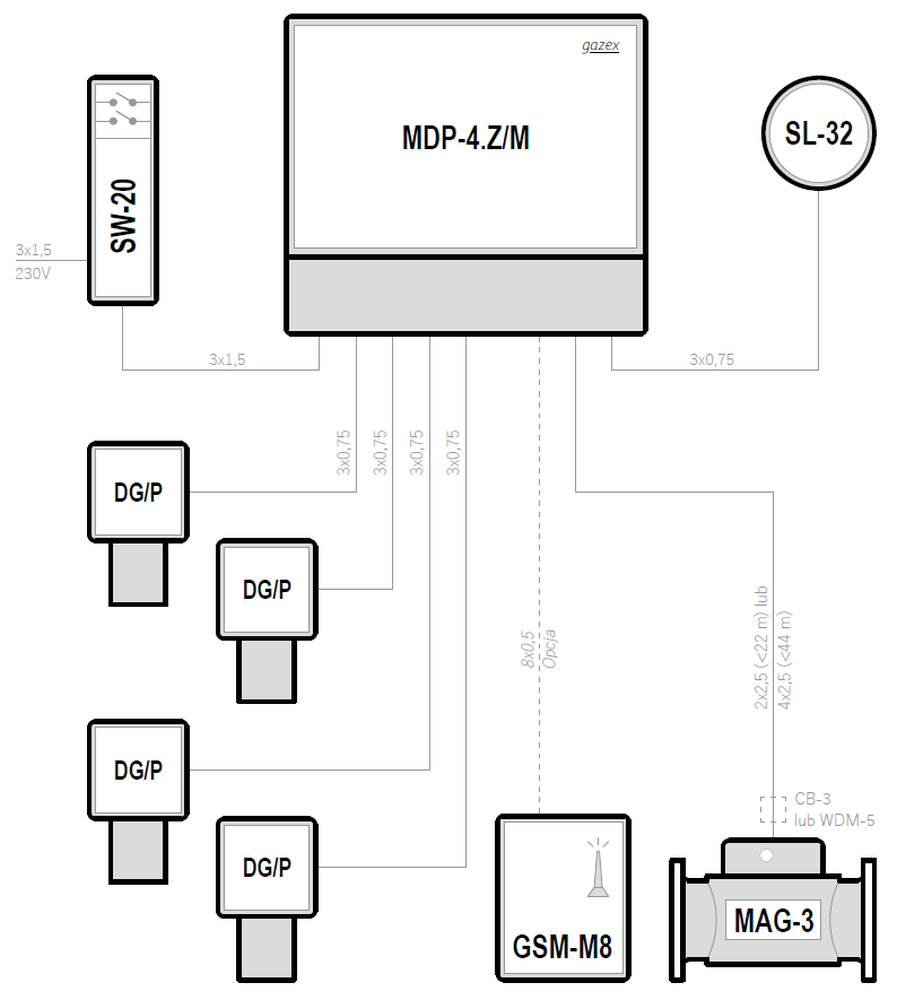

230 V~ MDP-4.Z/M 4 DG/P — Podgląd PDF DWG

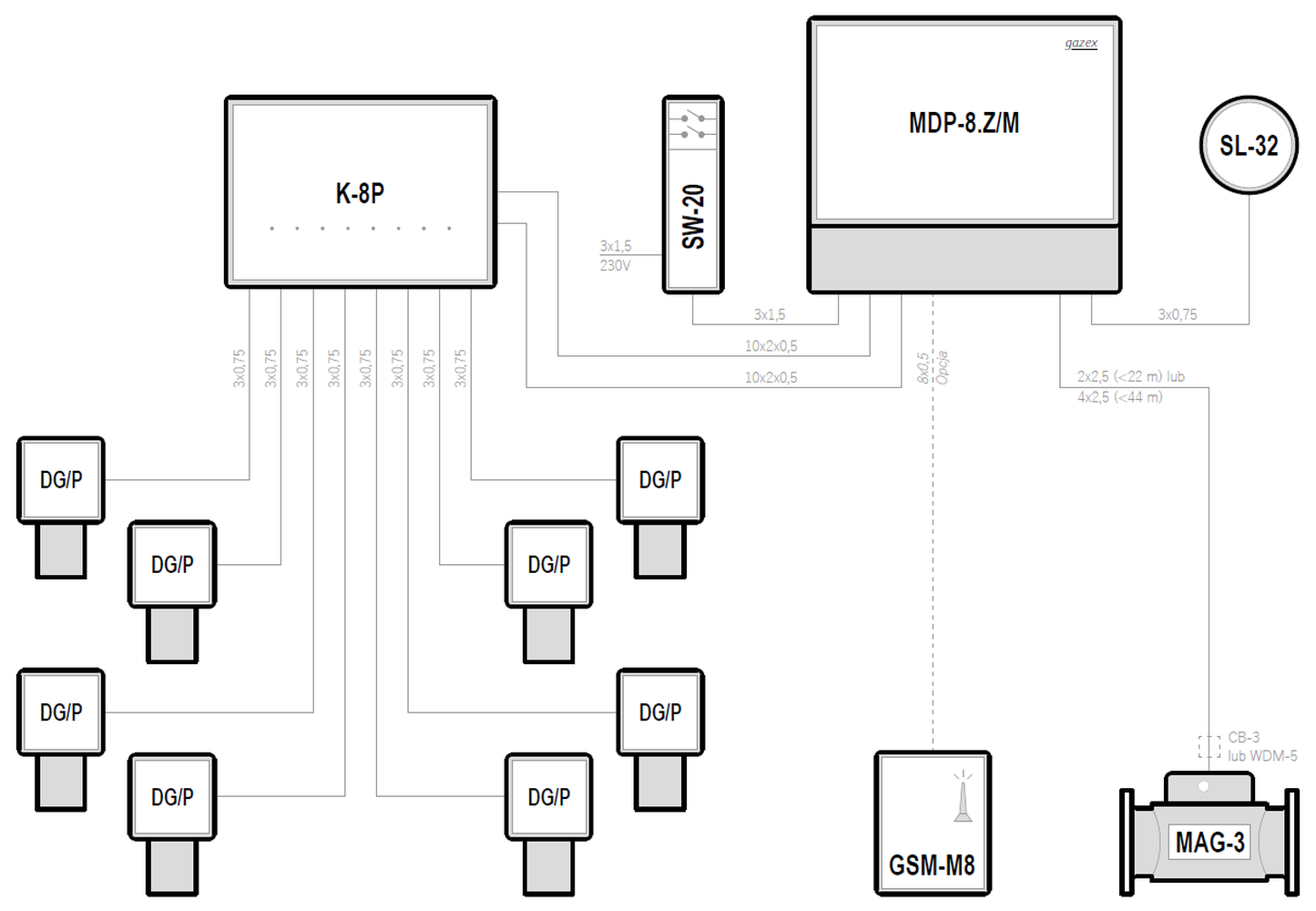

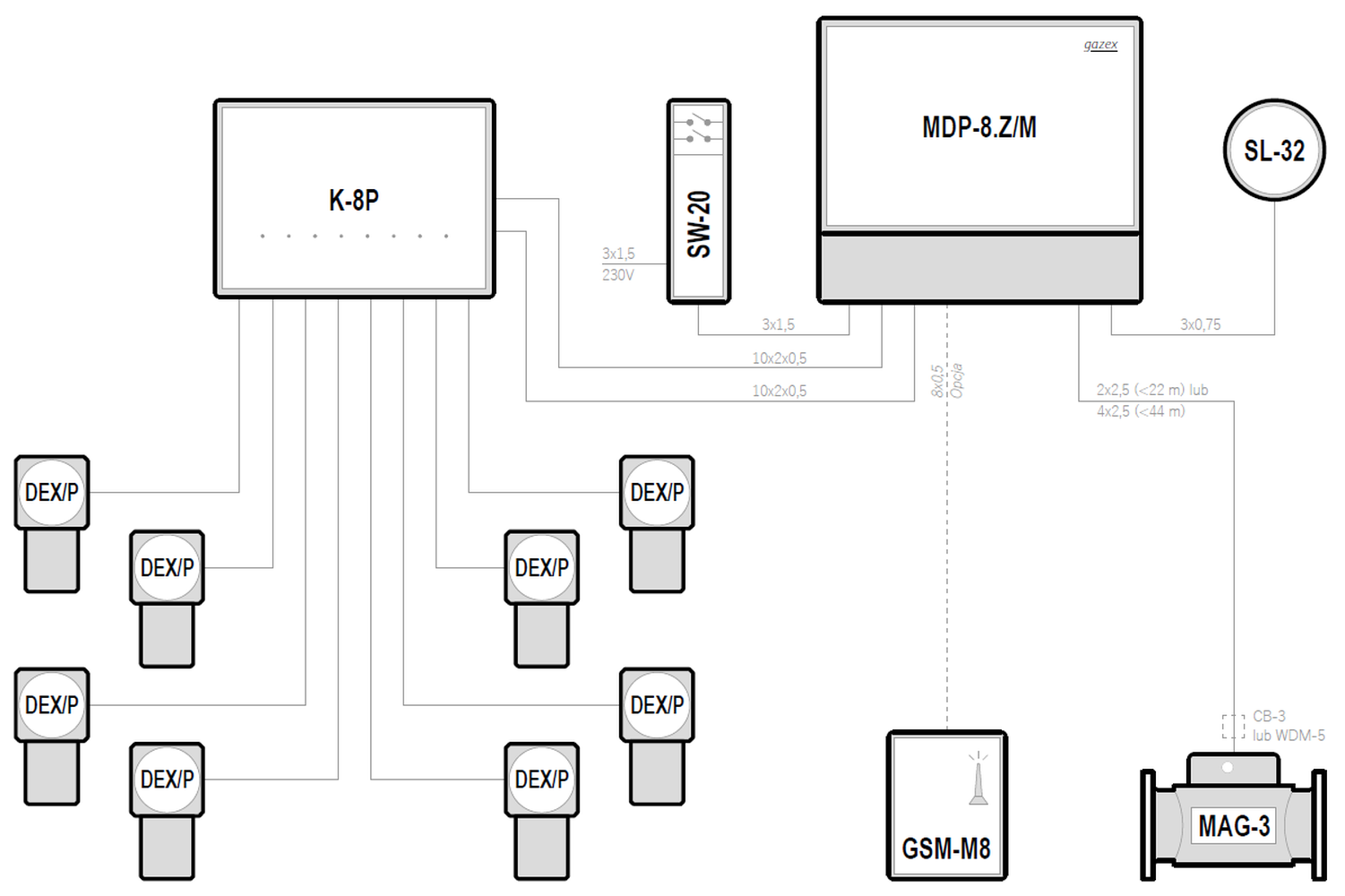

230 V~ MDP-8.Z/M 8 DEX/P — Podgląd PDF DWG
230 V~ MDP-8.Z/M 8 DG/P — Podgląd PDF DWG

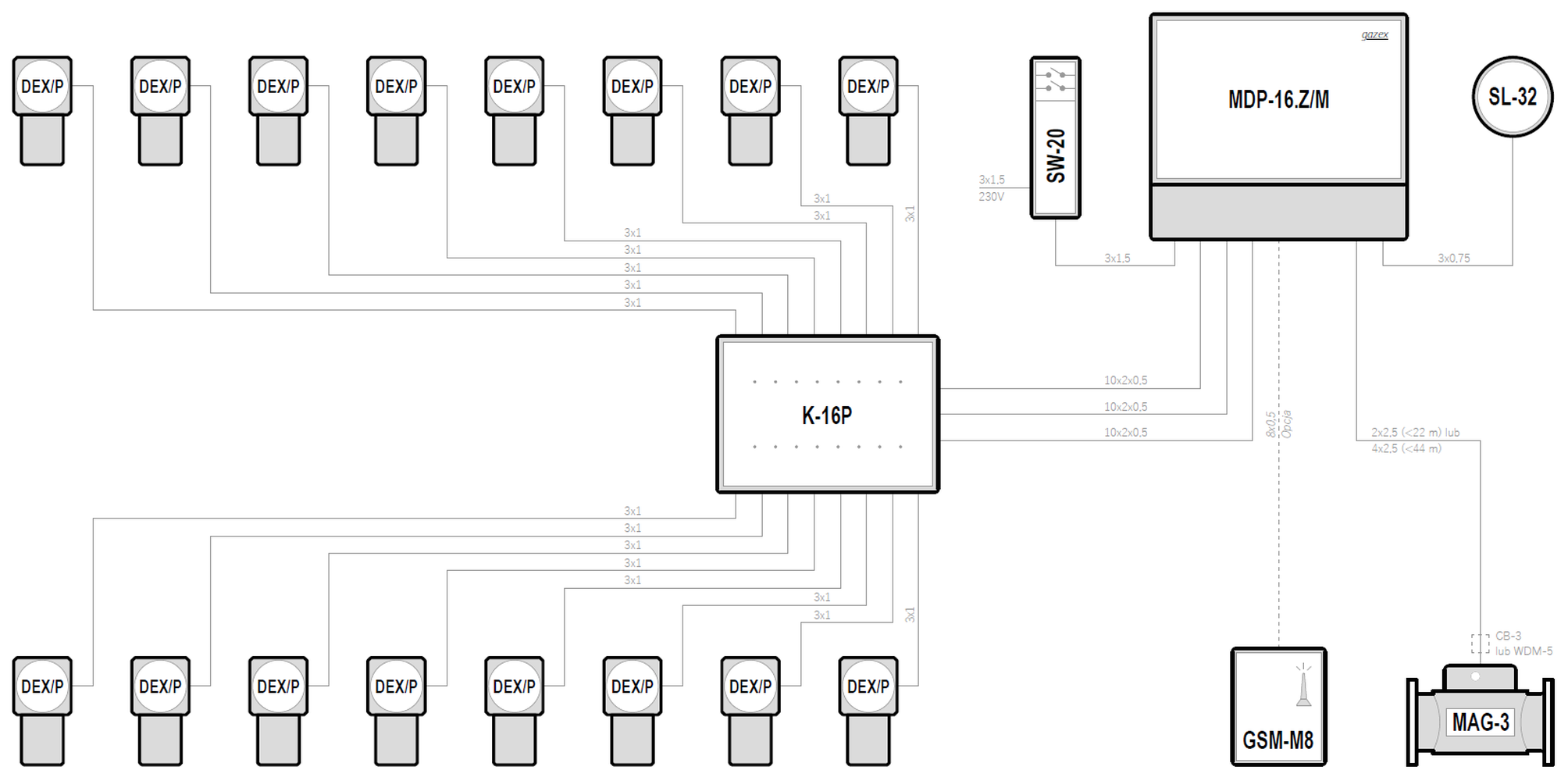

230 V~ MDP-16.Z/M 16 DEX/P — Podgląd PDF DWG

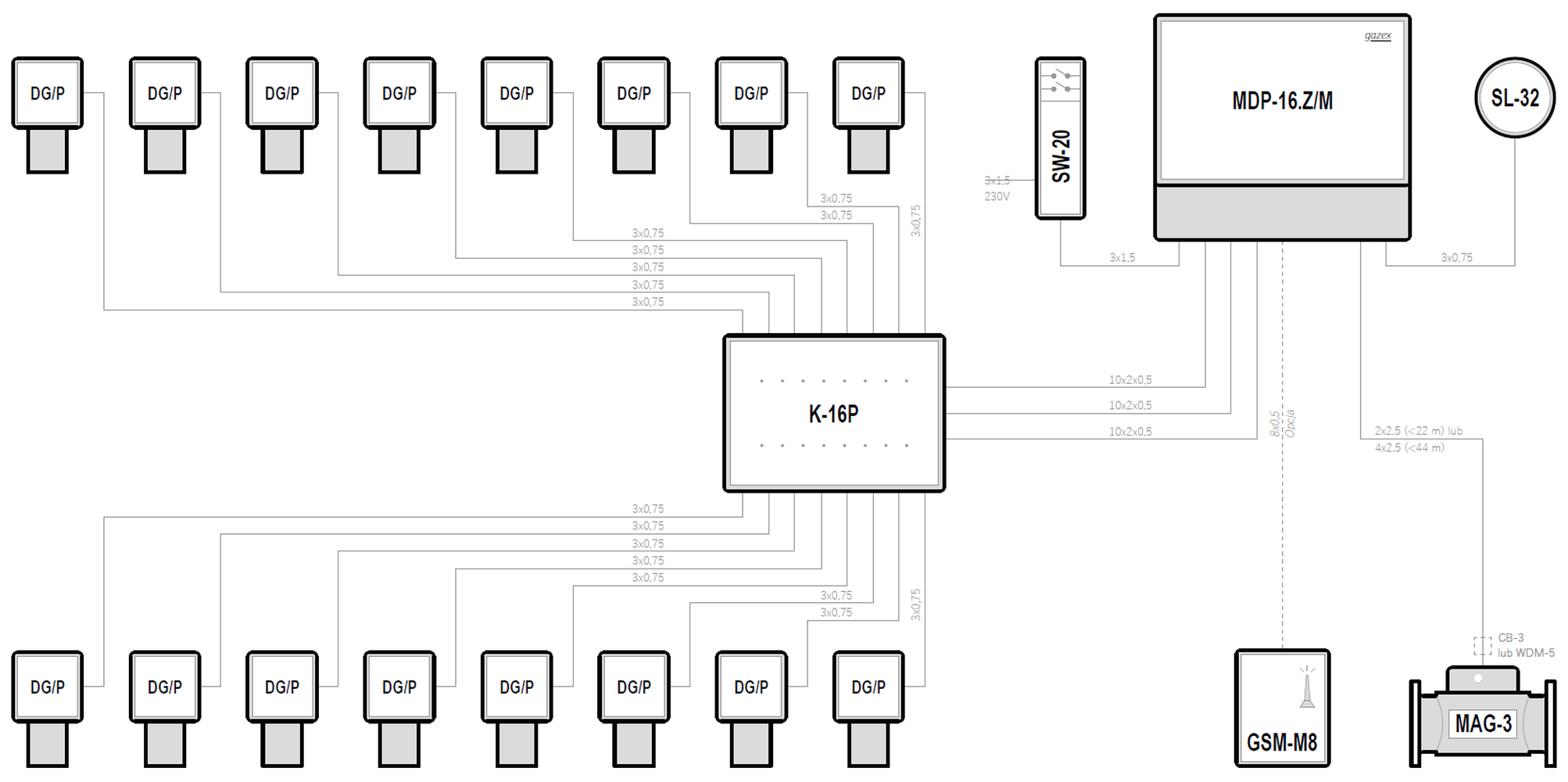

230 V~ MDP-16.Z/M 16 DG/P — Podgląd PDF DWG

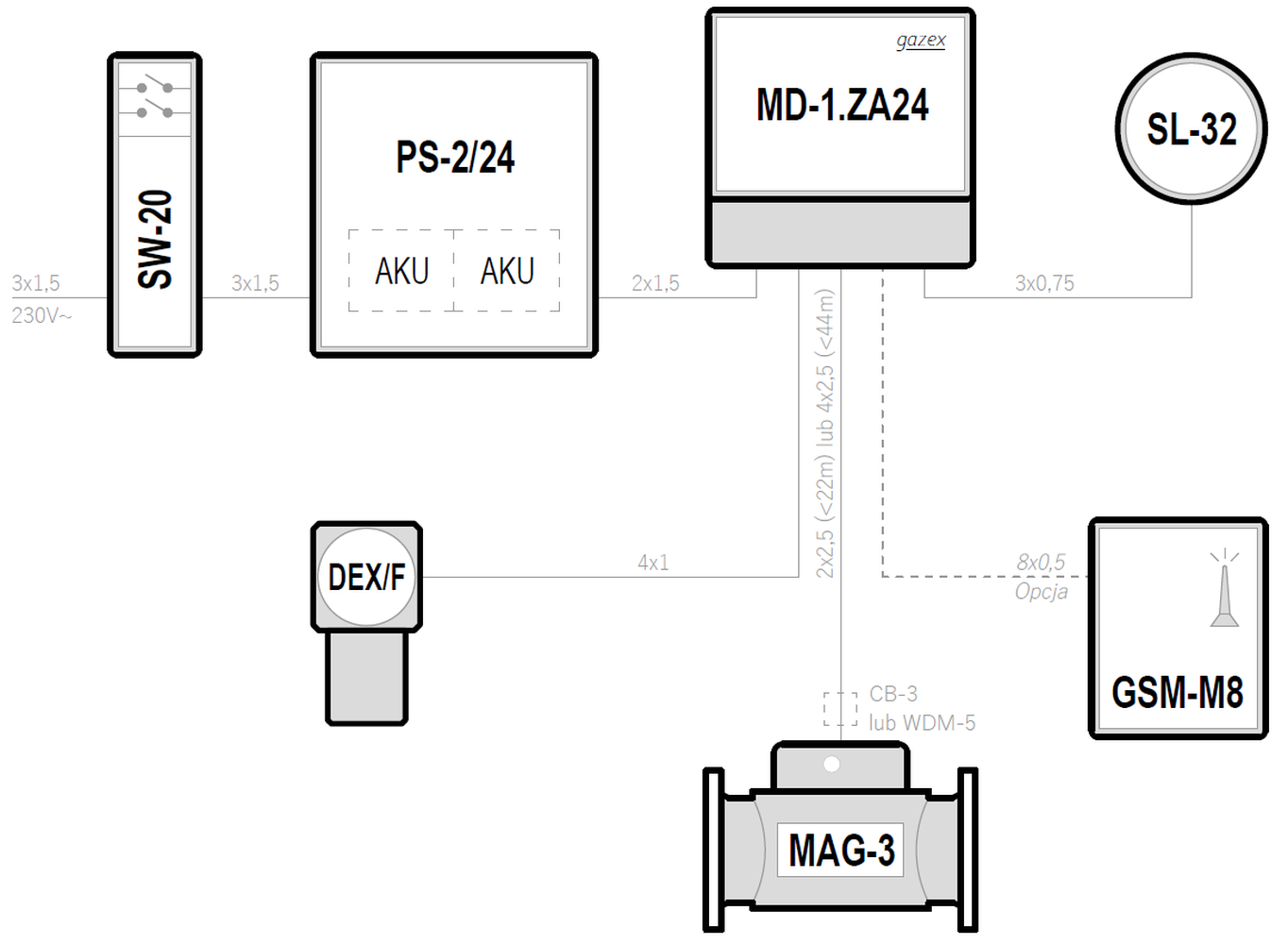

24 V= MD-1.ZA24 1 DEX/F ✓ Podgląd PDF DWG

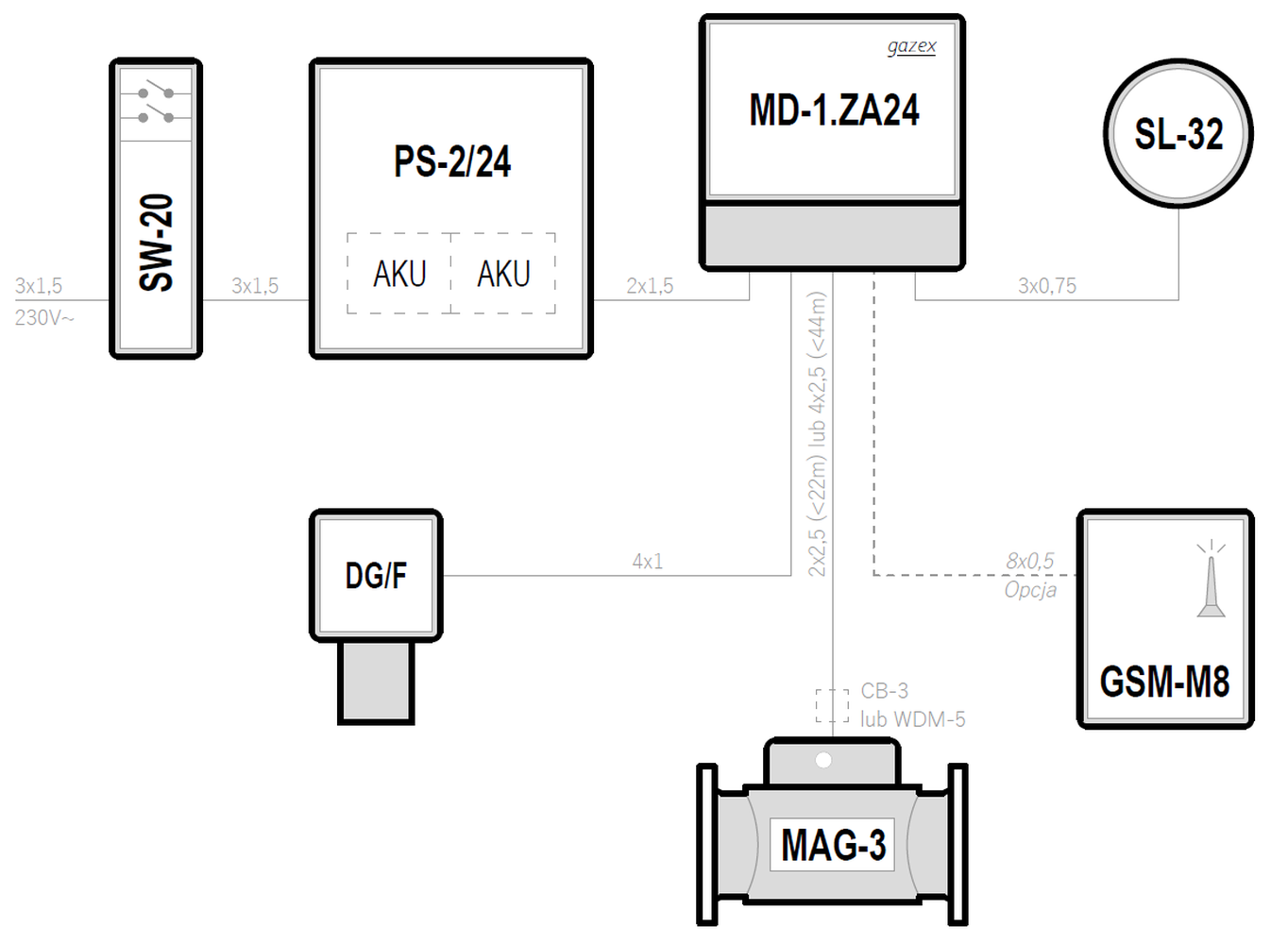

24 V= MD-1.ZA24 1 DG/F ✓ Podgląd PDF DWG

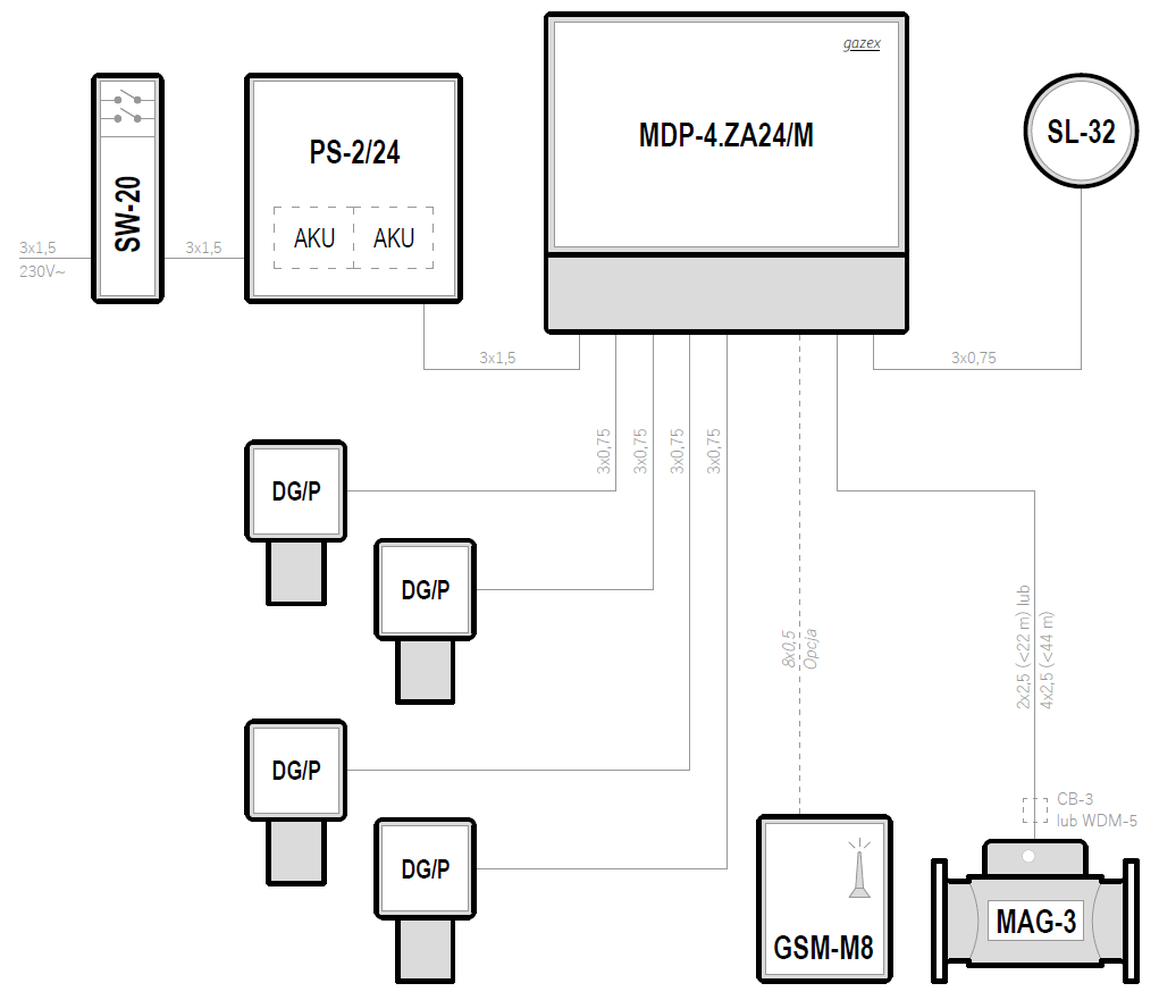

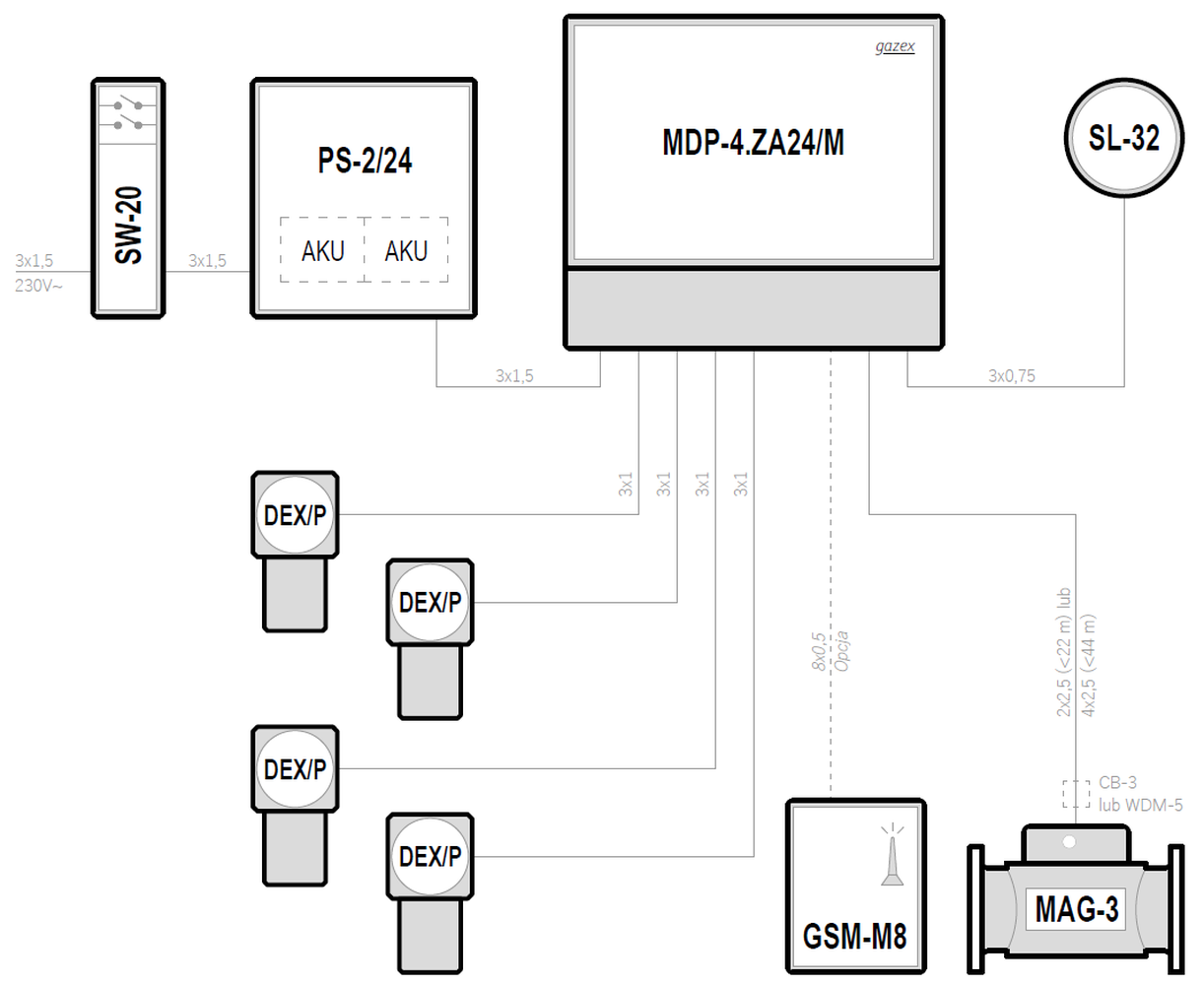

24 V= MDP-4.ZA24/M 4 DEX/P ✓ Podgląd PDF DWG
24 V= MDP-4.ZA24/M 4 DG/P ✓ Podgląd PDF DWG

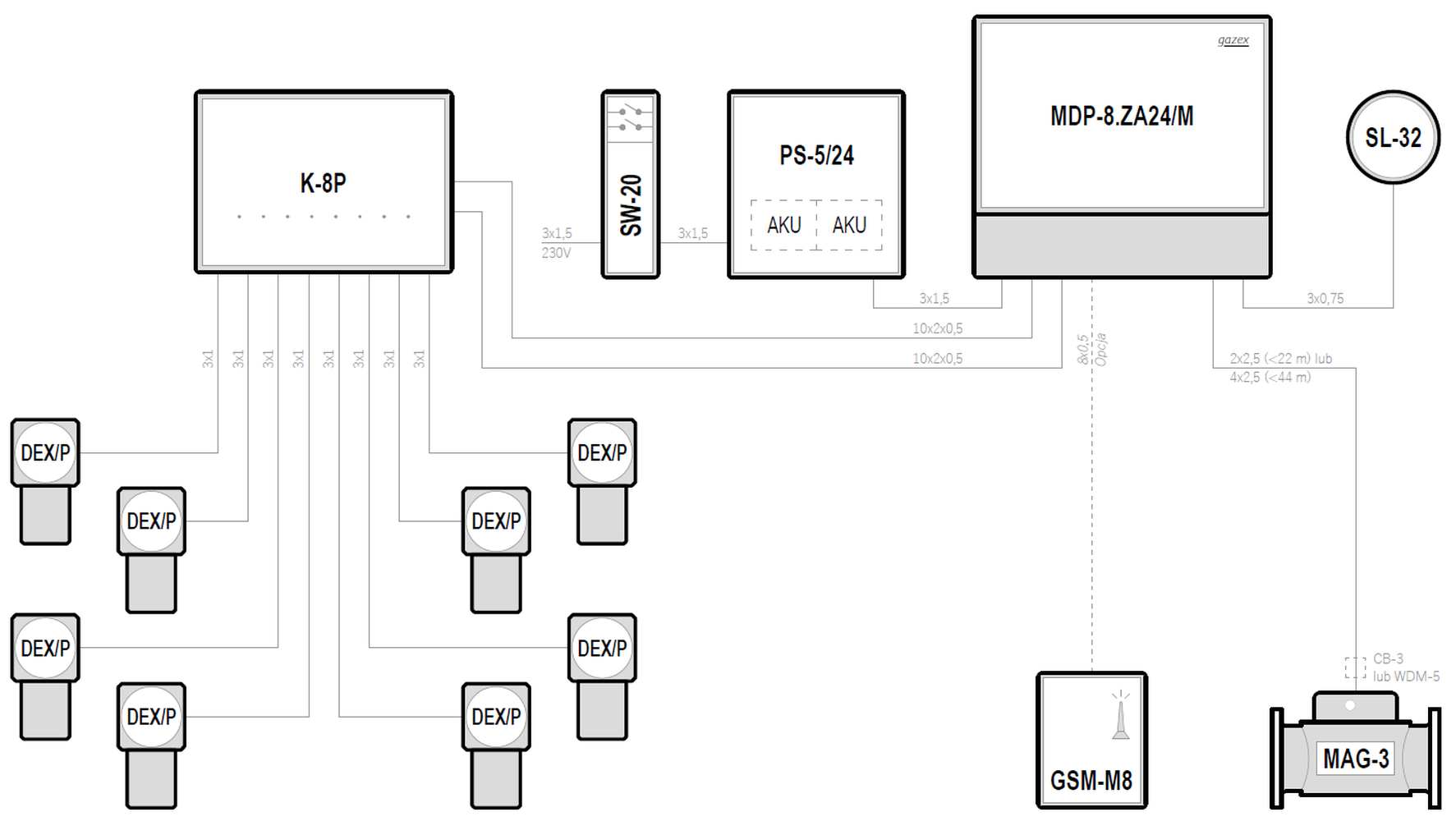

24 V= MDP-8.ZA24/M 8 DEX/P ✓ Podgląd PDF DWG

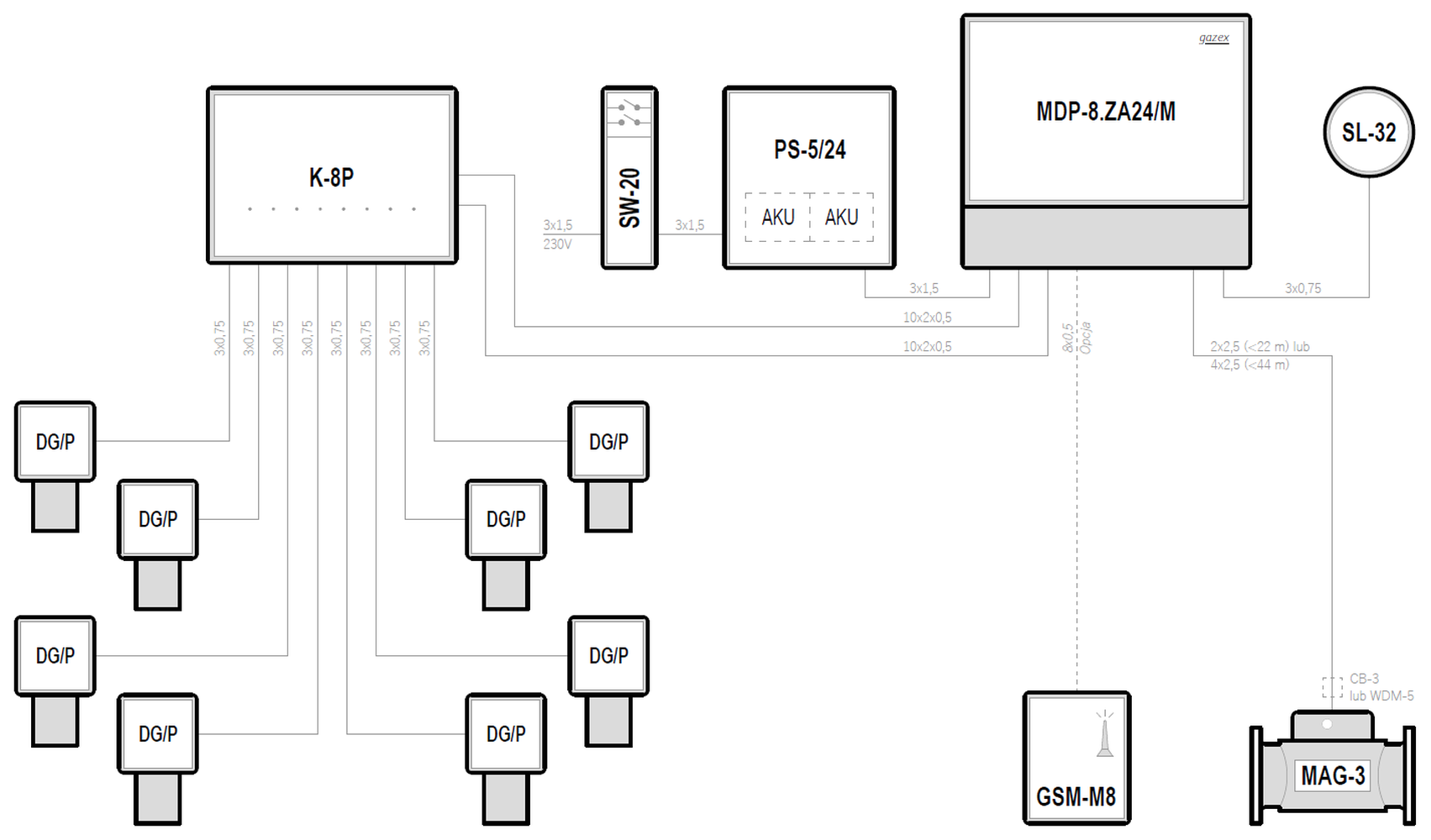

24 V= MDP-8.ZA24/M 8 DG/P ✓ Podgląd PDF DWG
24 V= MDP-16.ZA24/M 16 DEX/P ✓ Podgląd PDF DWG

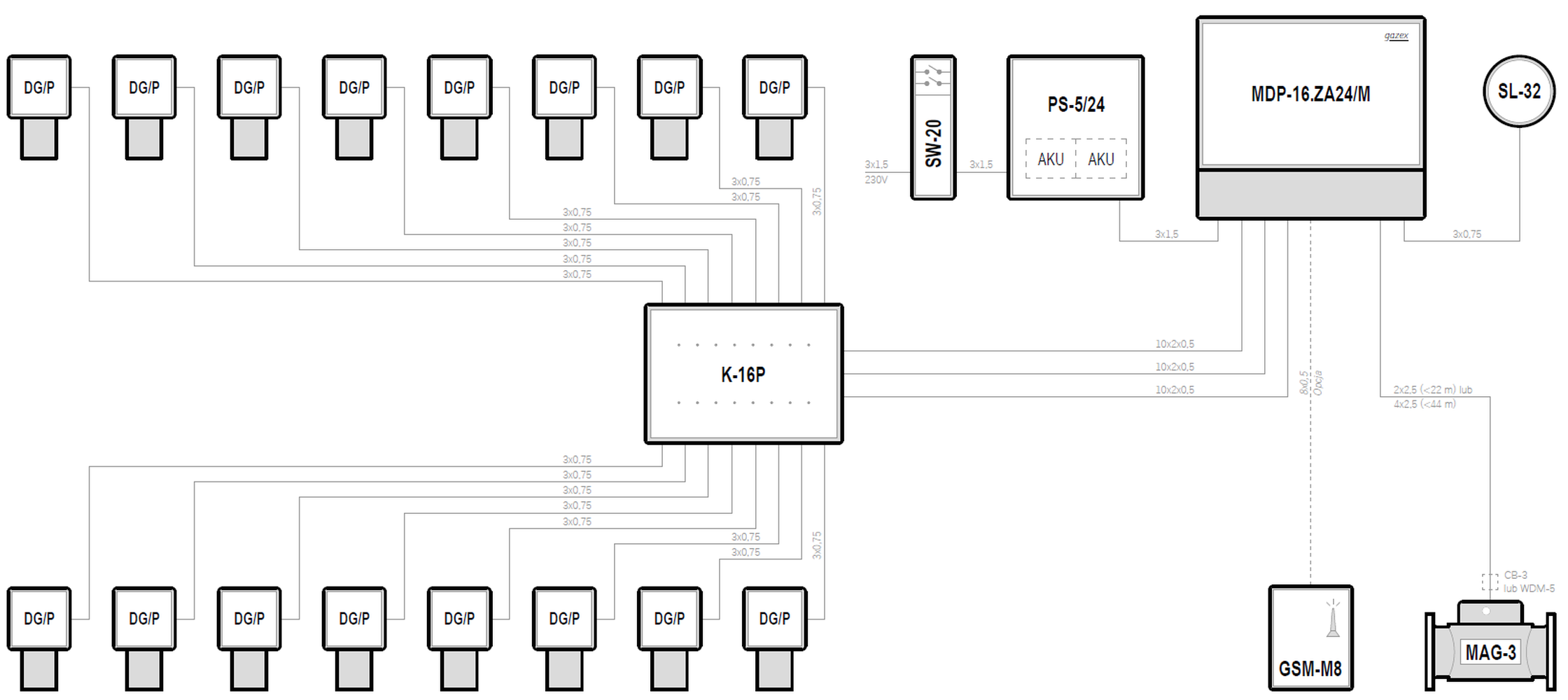

24 V= MDP-16.ZA24/M 16 DG/P ✓ Podgląd PDF DWG

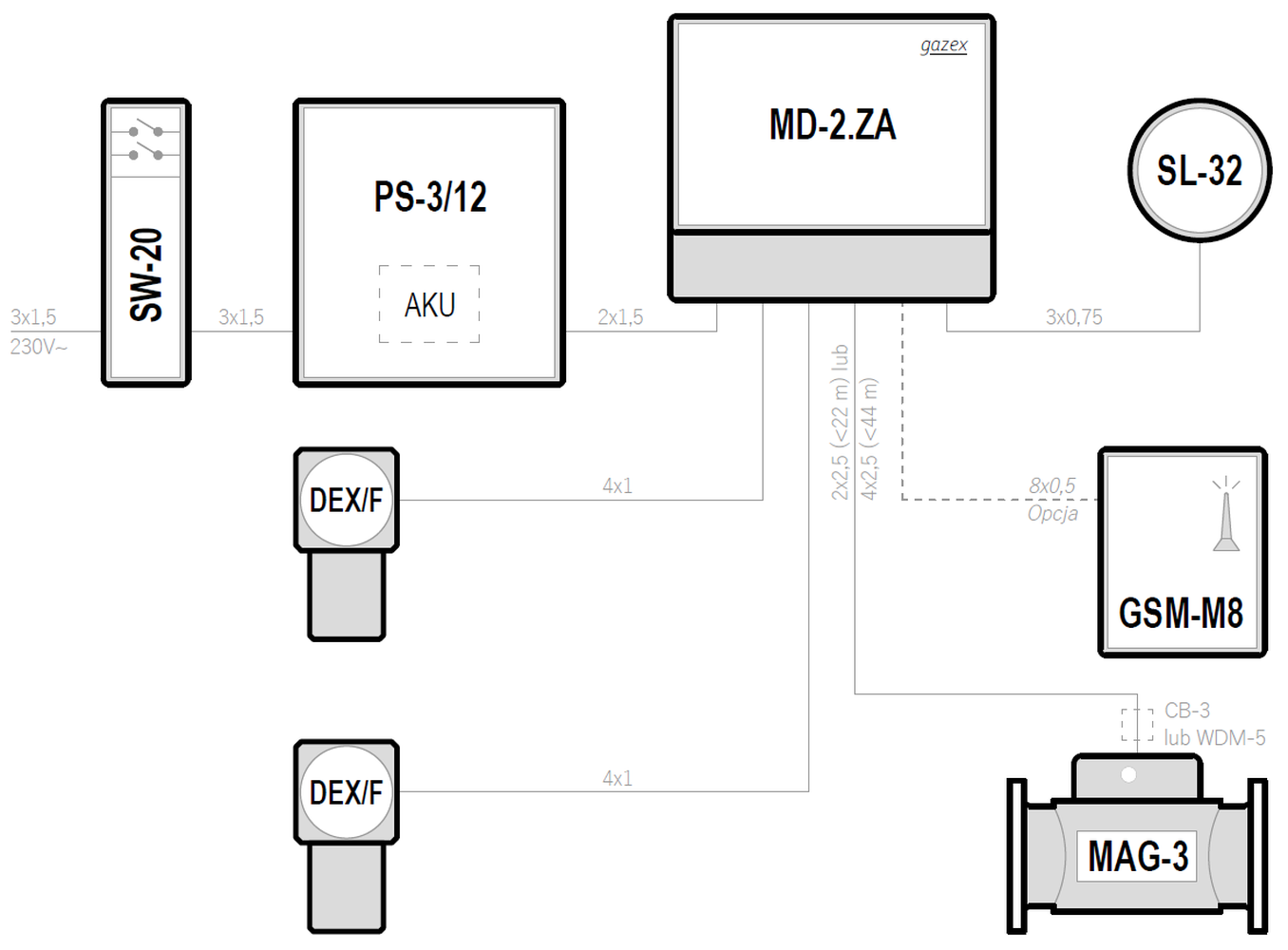

12 V= MD-2.ZA 2 DEX/F ✓ Podgląd PDF DWG

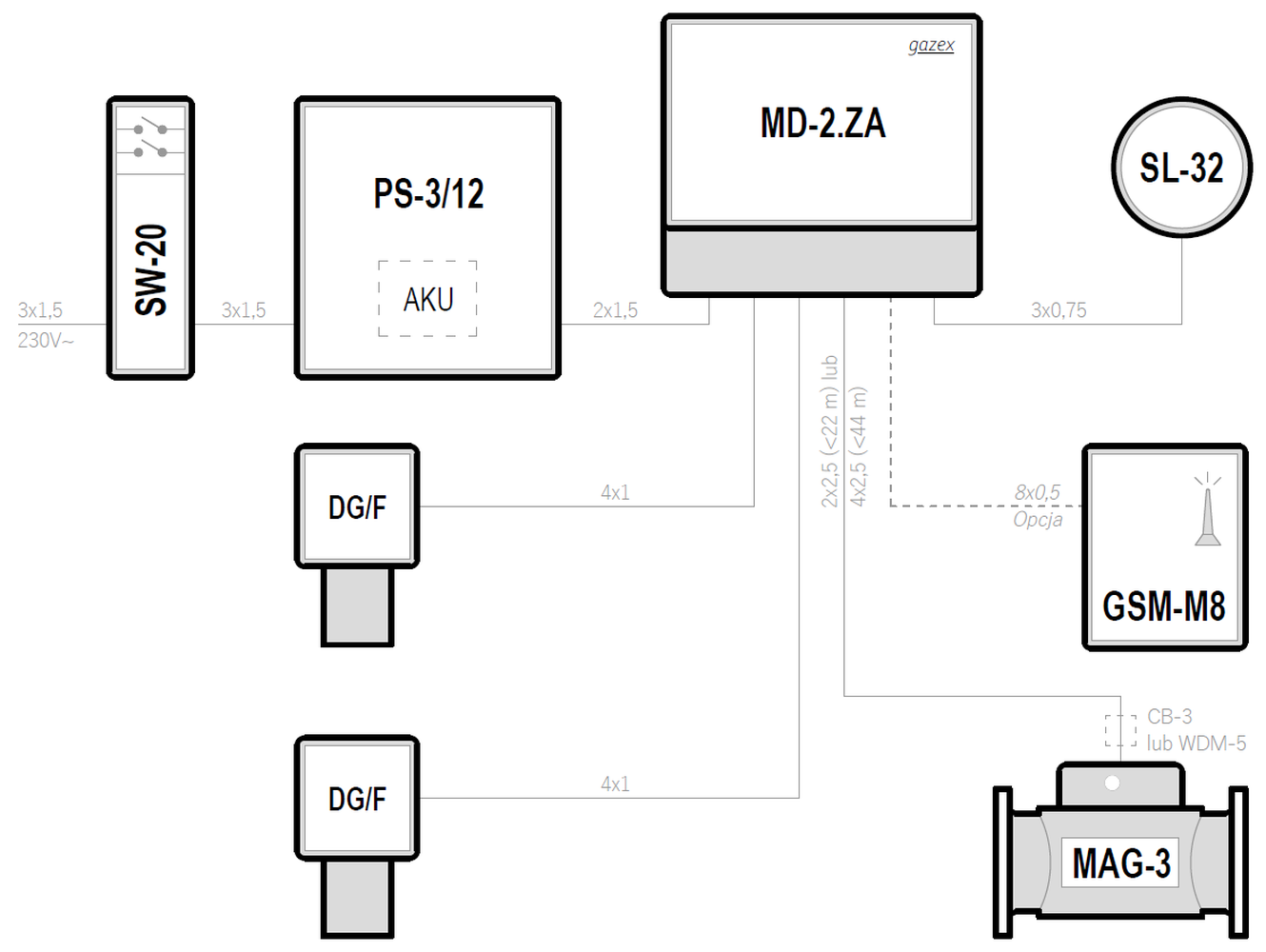

12 V= MD-2.ZA 2 DG/F ✓ Podgląd PDF DWG

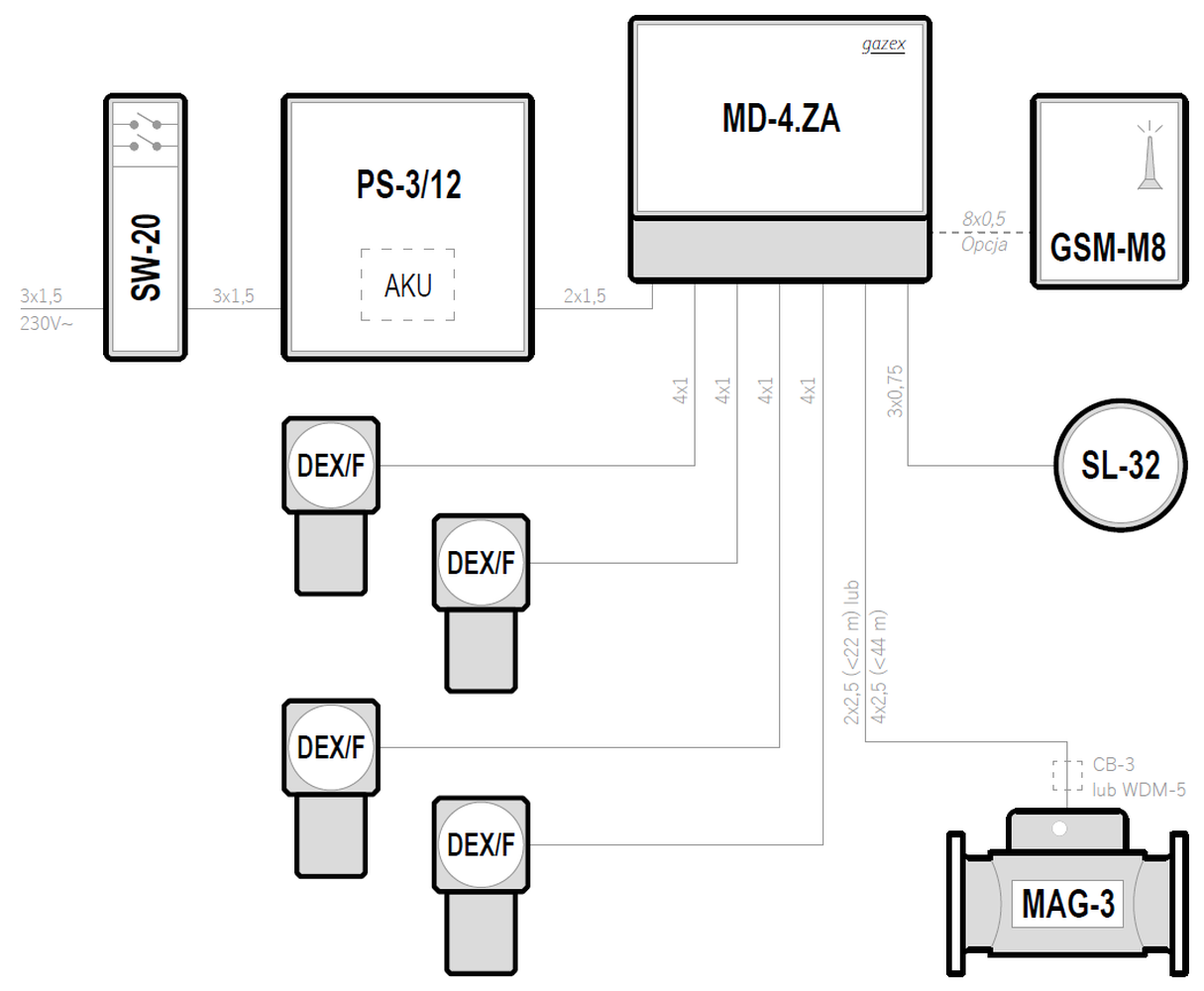

12 V= MD-4.ZA 4 DEX/F ✓ Podgląd PDF DWG

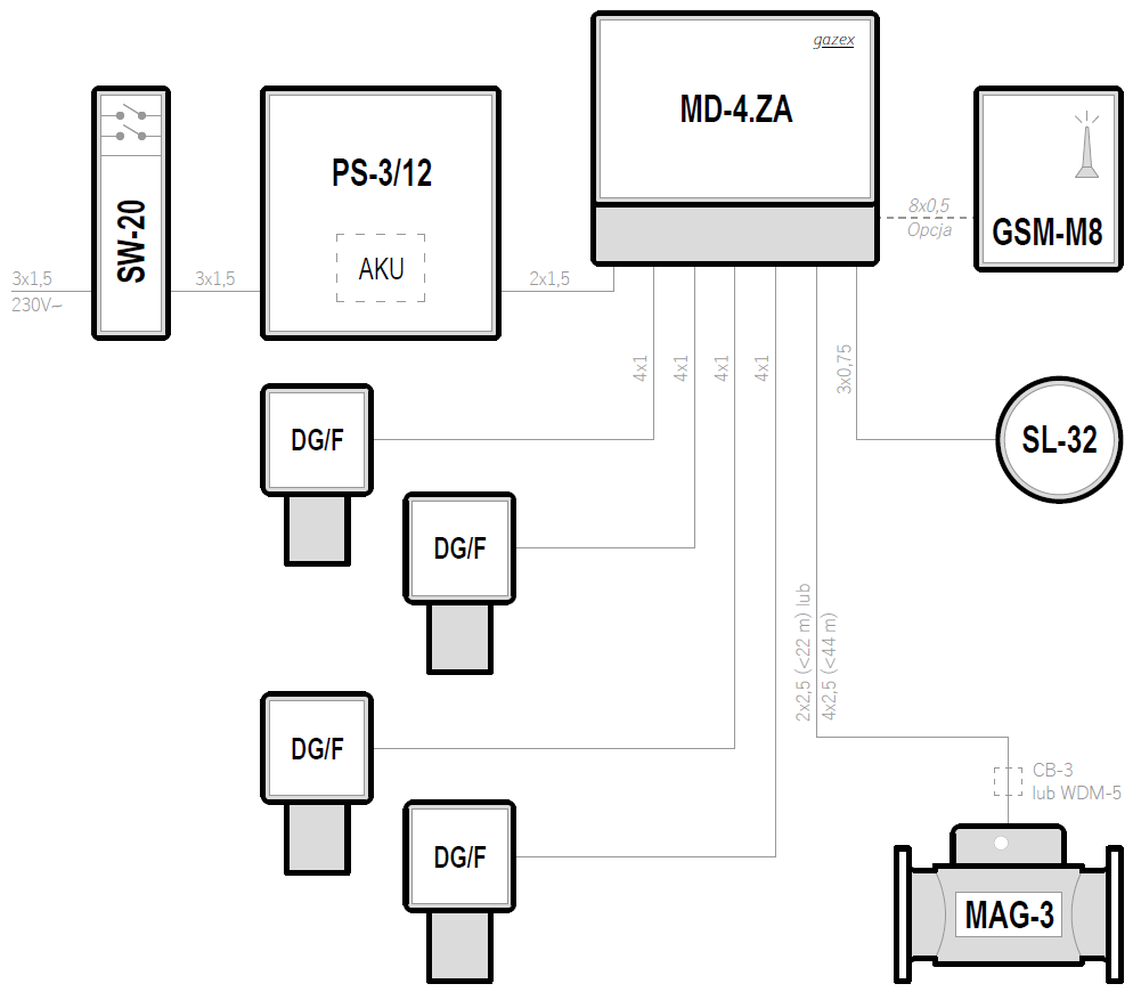

12 V= MD-4.ZA 4 DG/F ✓ Podgląd PDF DWG

Współpraca z zaworem typu MAG-3 (sterowanie pracą zaworu za pomocą modułu pośredniczącego MD-X.ZWA)

Napięcie zasilania Moduł sterujący Maksymalna ilość detektorów gazu Typy detektorów gazu Awaryjne podtrzymanie zasilania

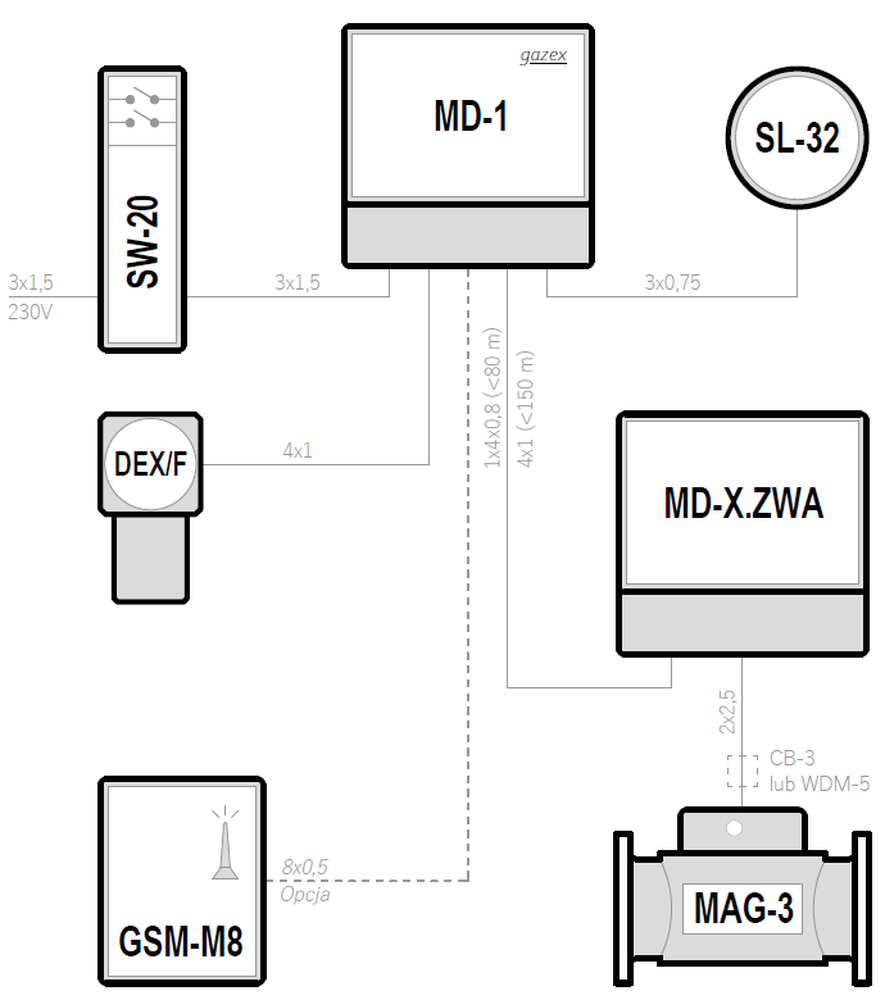

230 V~ MD-1 1 DEX/F — Podgląd PDF DWG
230 V~ MD-1 1 DG/F — Podgląd PDF DWG

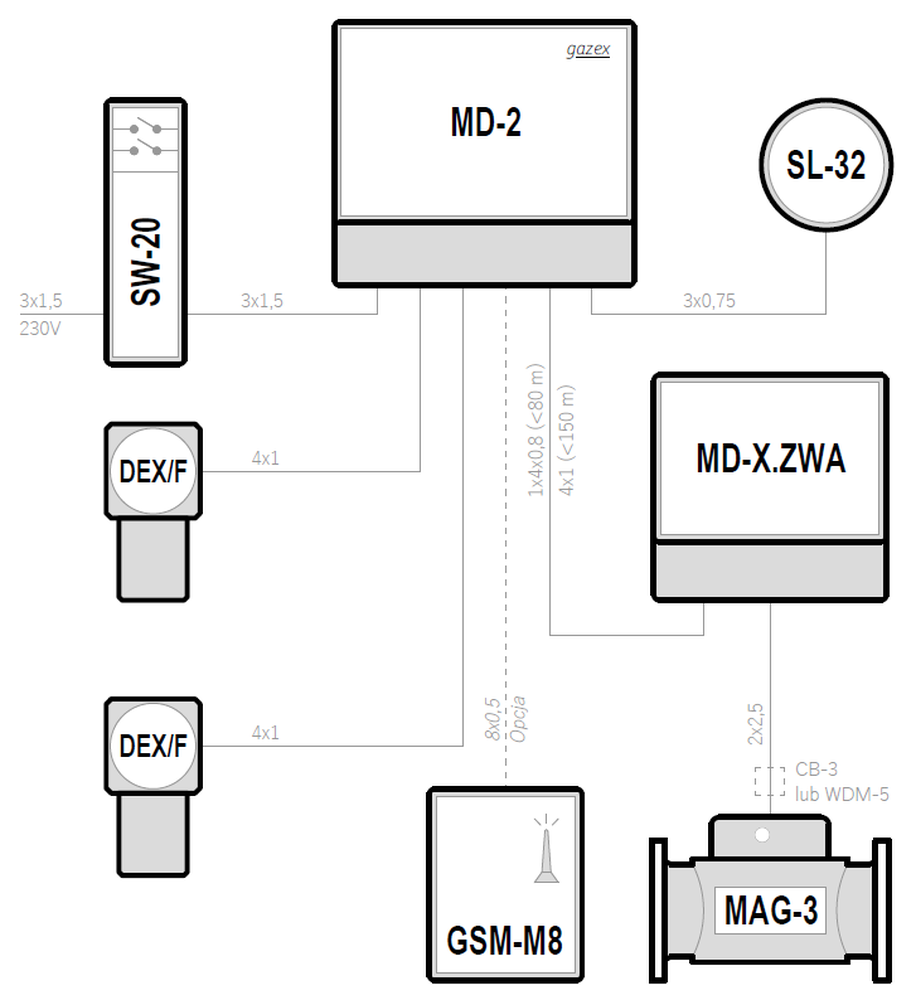

230 V~ MD-2 2 DEX/F — Podgląd PDF DWG

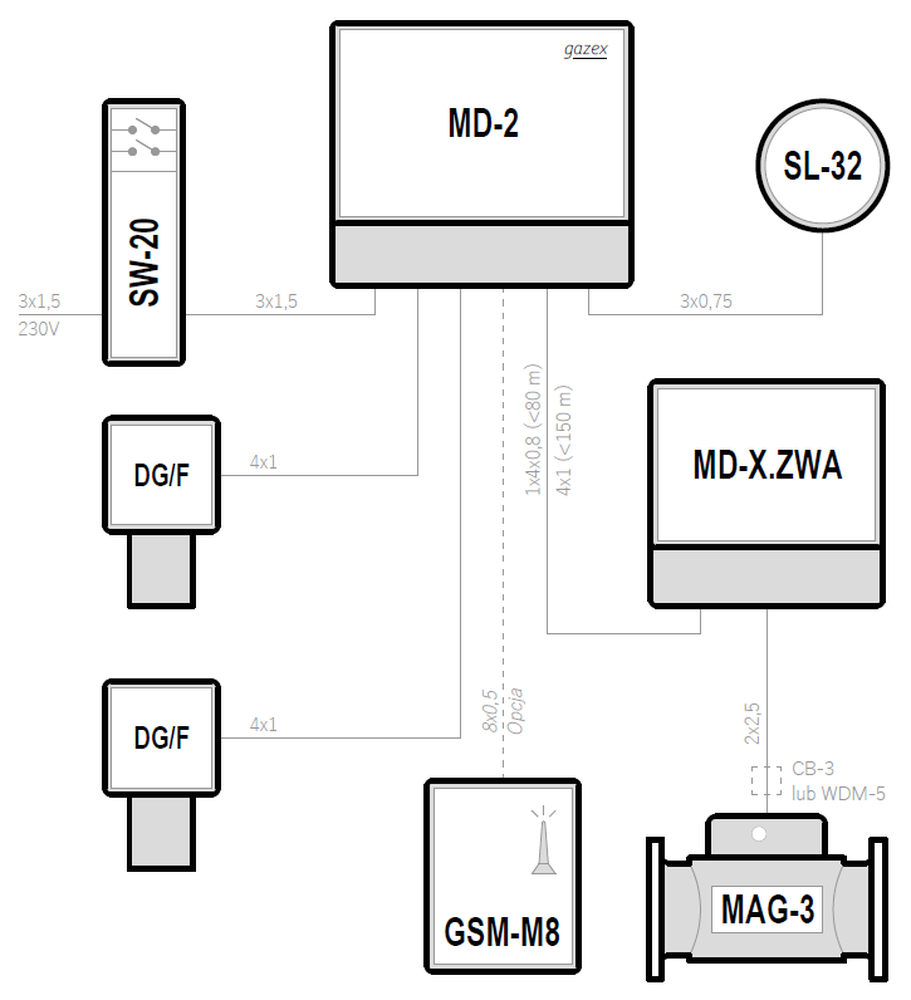

230 V~ MD-2 2 DG/F — Podgląd PDF DWG

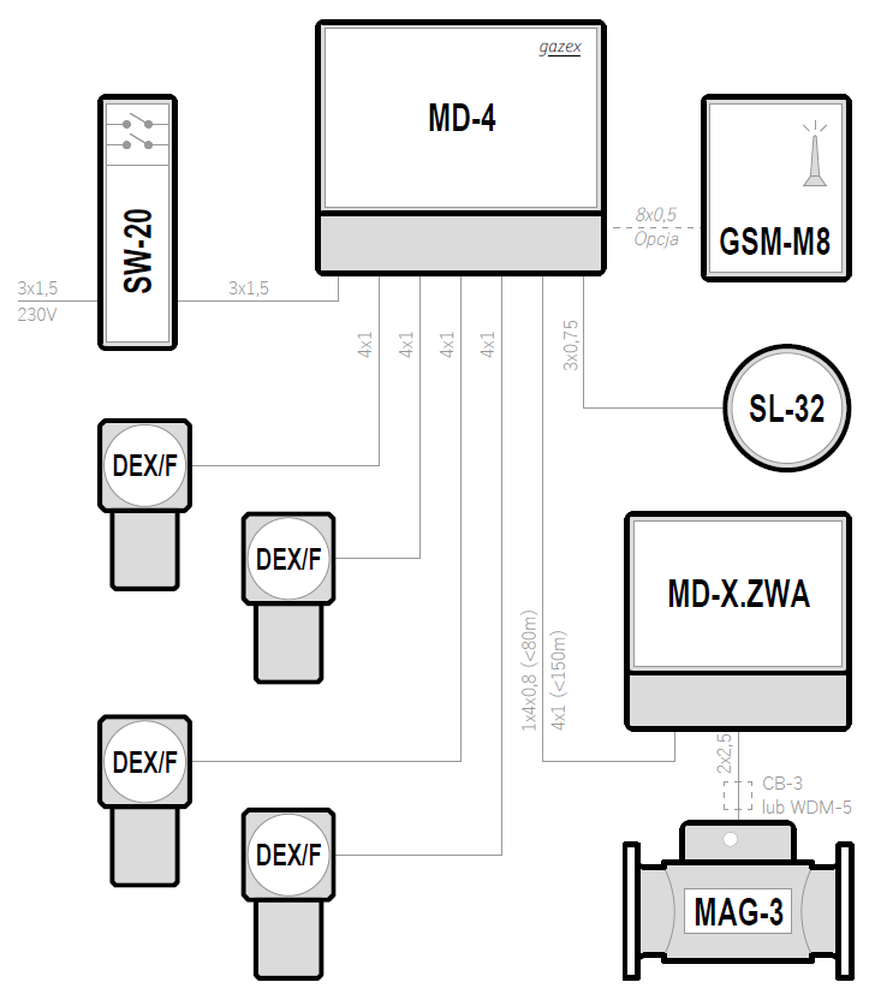

230 V~ MD-4 4 DEX/F — Podgląd PDF DWG
230 V~ MD-4 4 DG/F — Podgląd PDF DWG

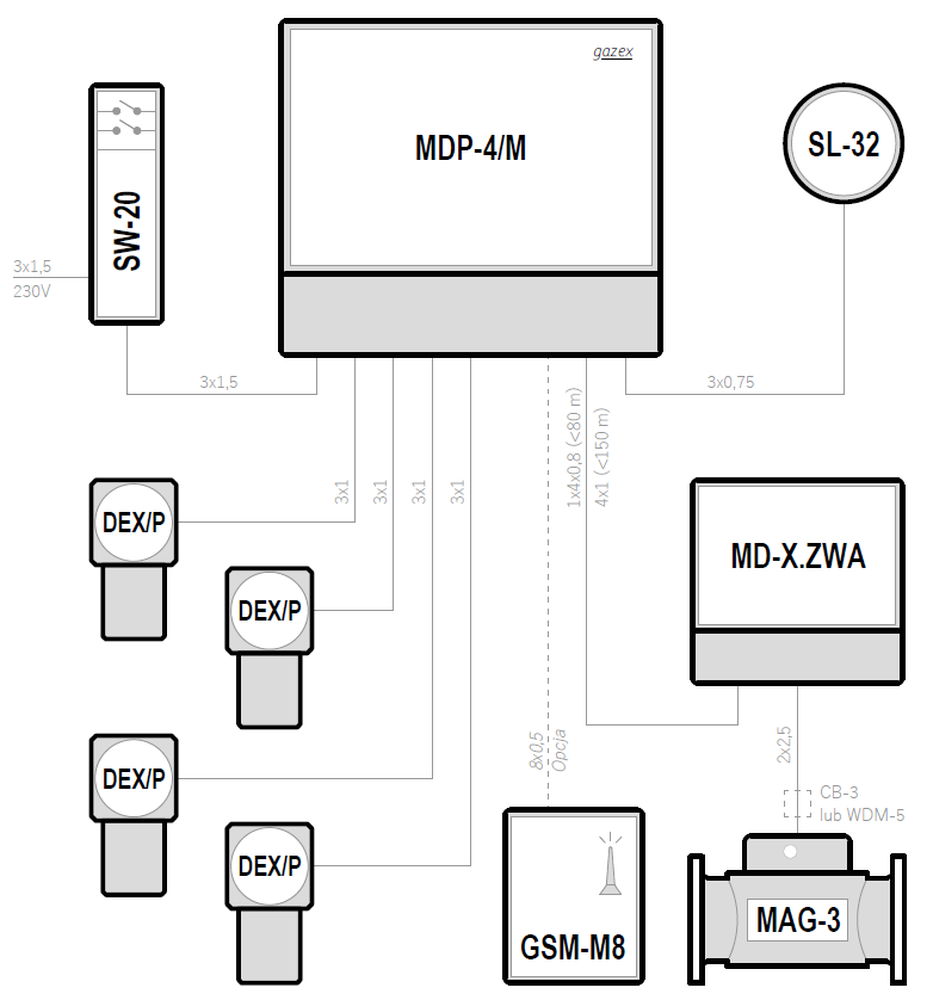

230 V~ MDP-4/M 4 DEX/P — Podgląd PDF DWG

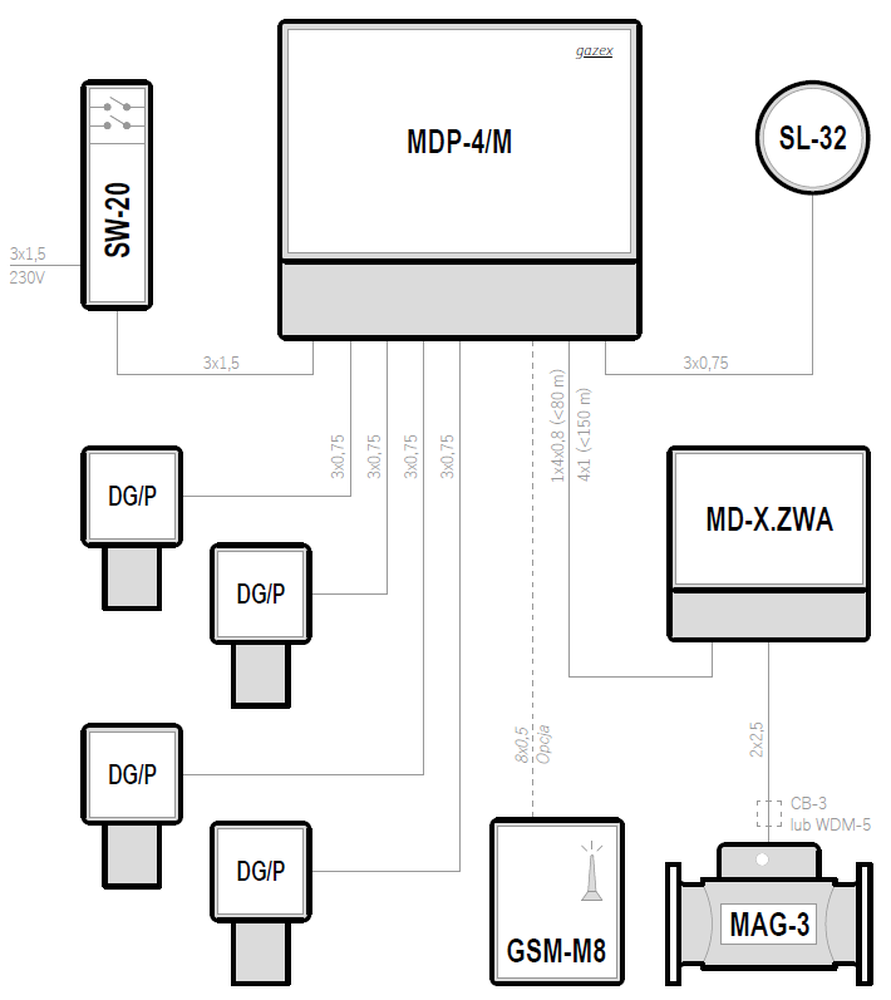

230 V~ MDP-4/M 4 DG/P — Podgląd PDF DWG

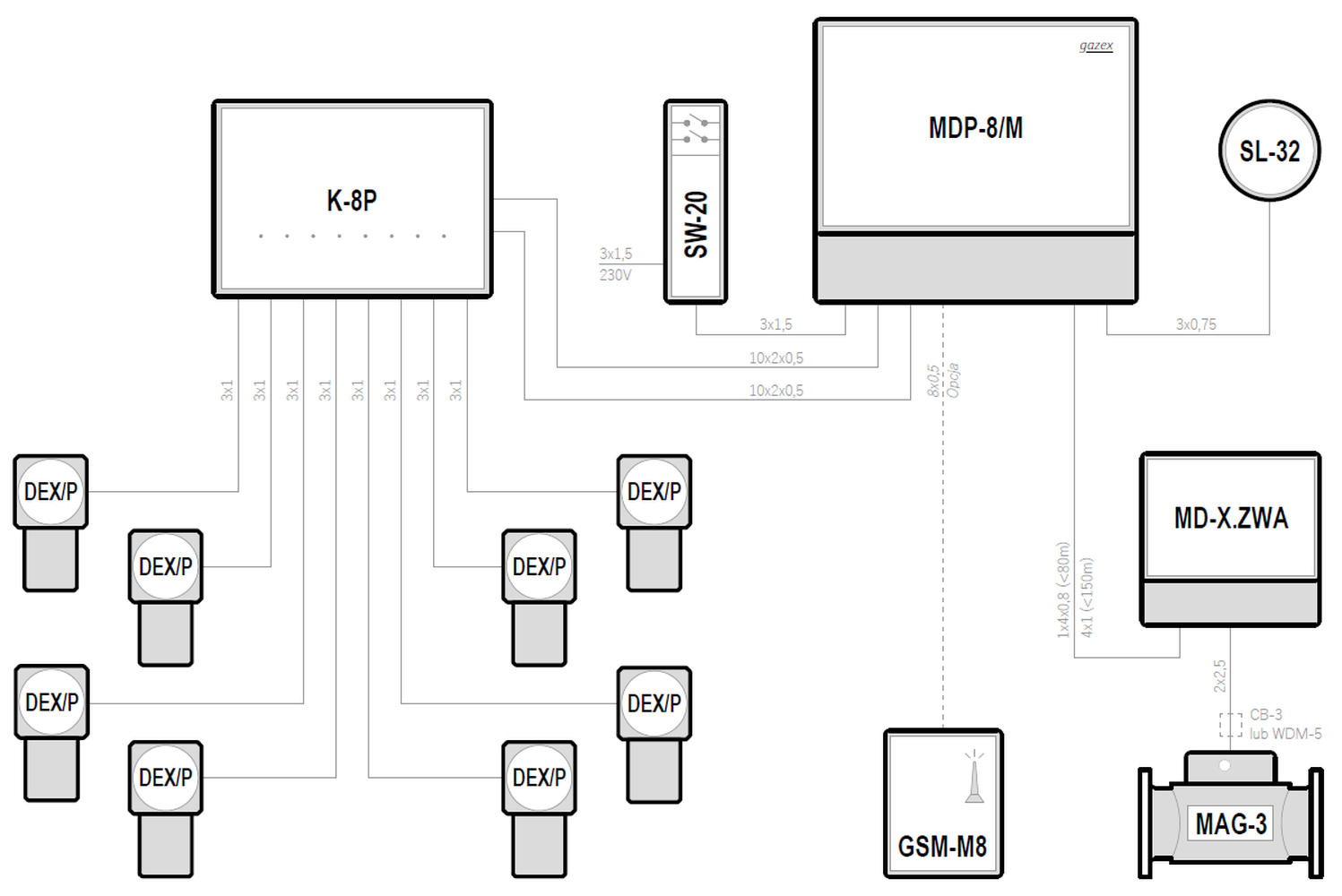

230 V~ MDP-8/M 8 DEX/P — Podgląd PDF DWG

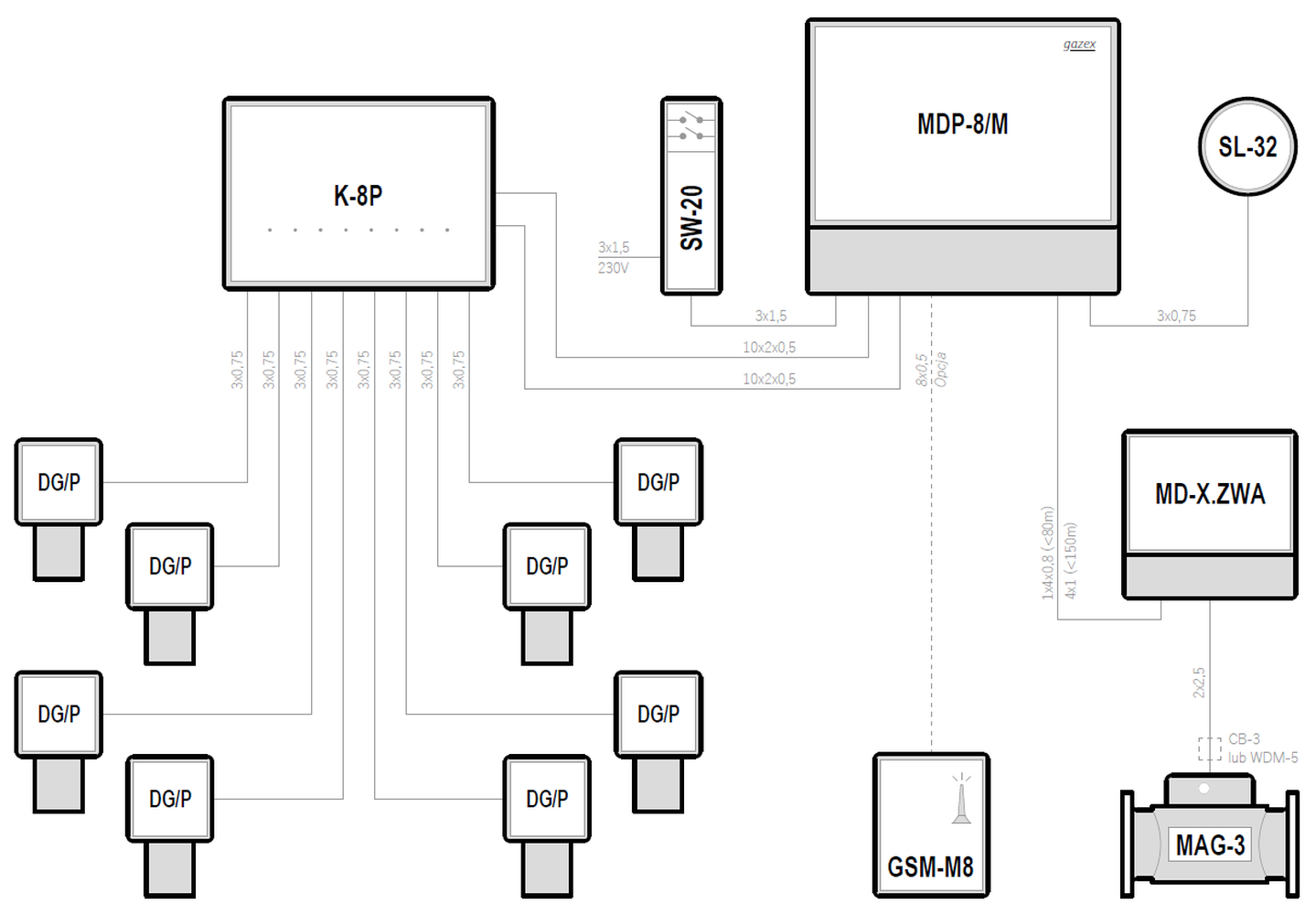

230 V~ MDP-8/M 8 DG/P — Podgląd PDF DWG

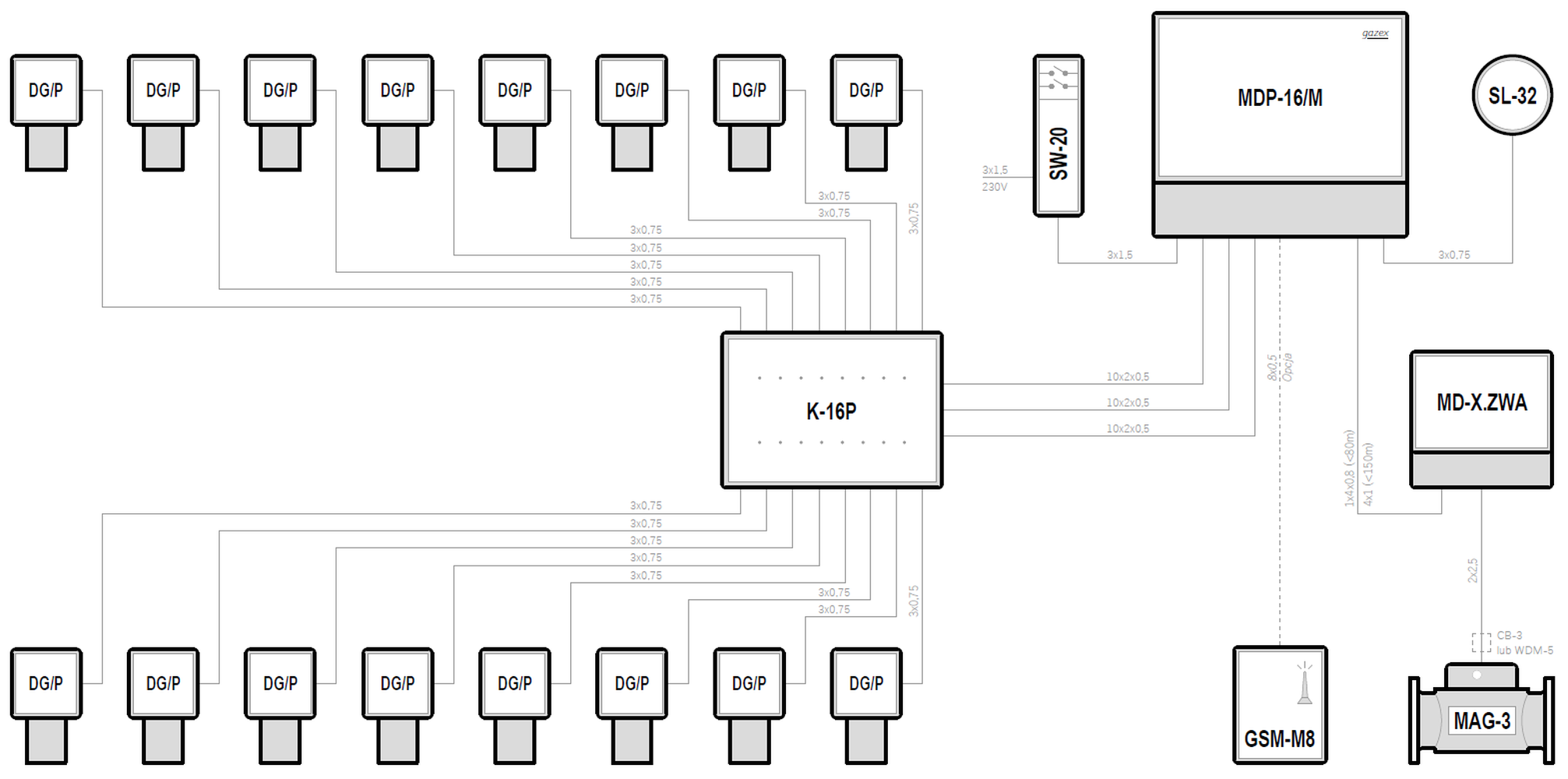

230 V~ MDP-16/M 16 DEX/P — Podgląd PDF DWG
230 V~ MDP-16/M 16 DG/P — Podgląd PDF DWG

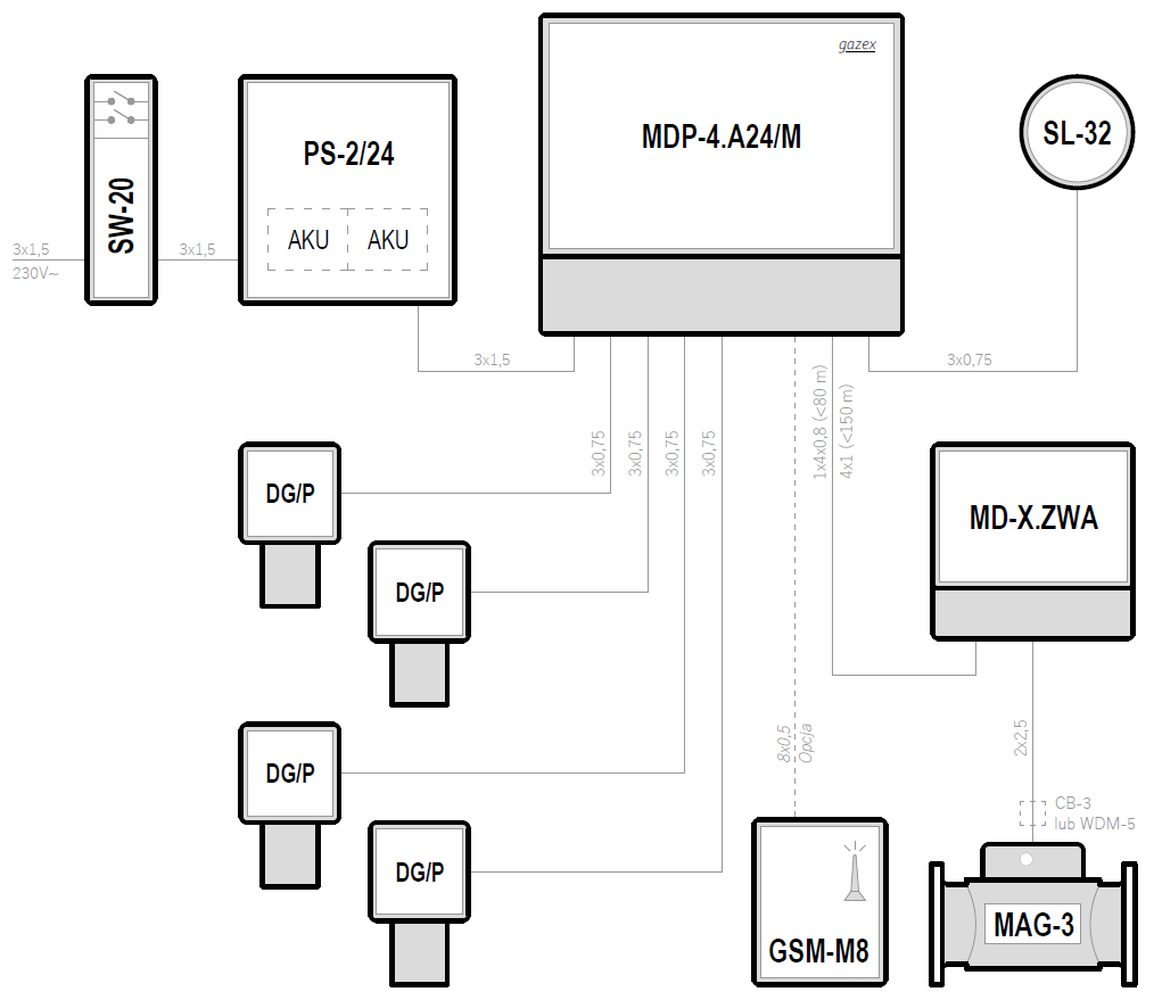

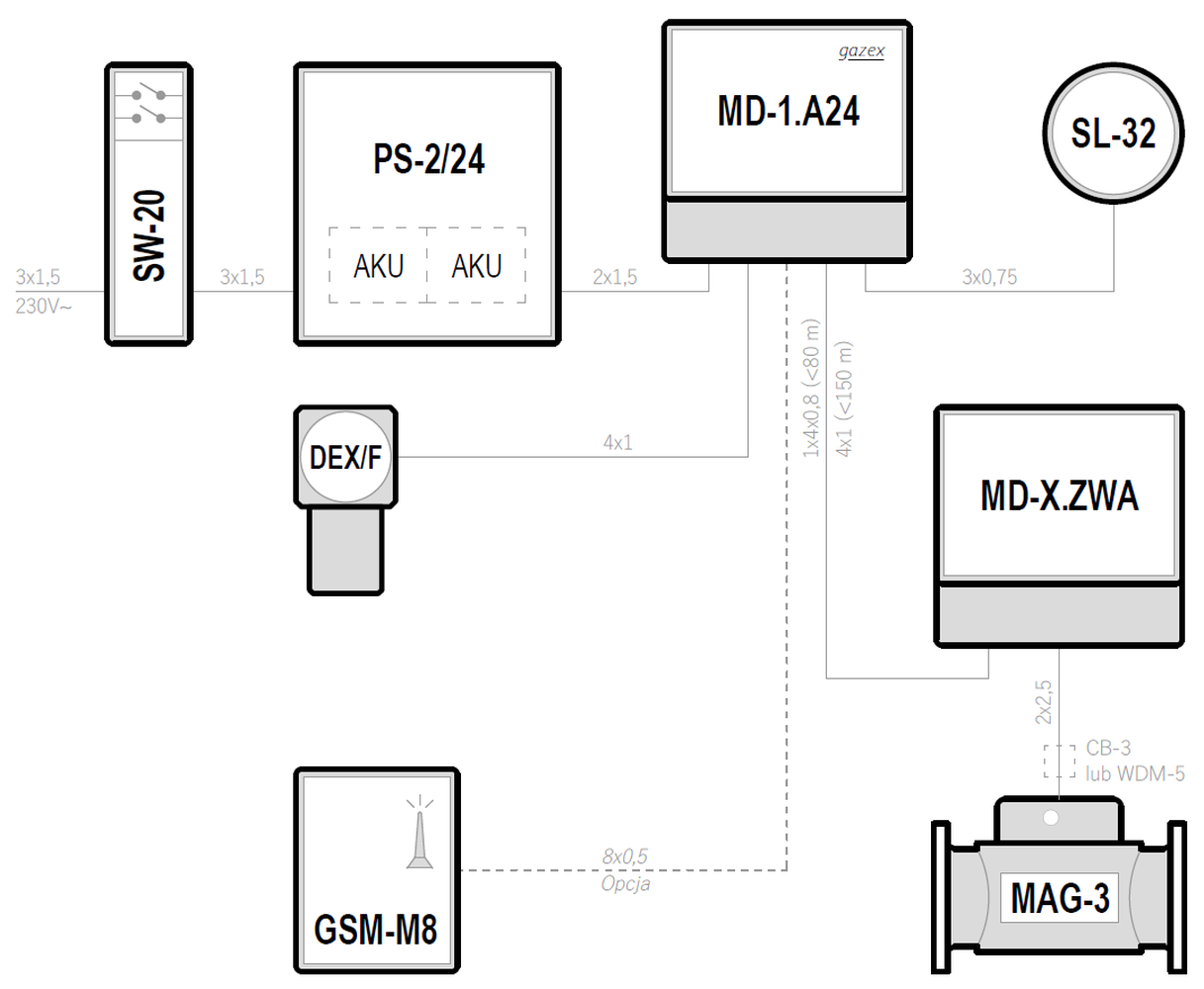

24 V= MD-1.A24 1 DEX/F ✓ Podgląd PDF DWG

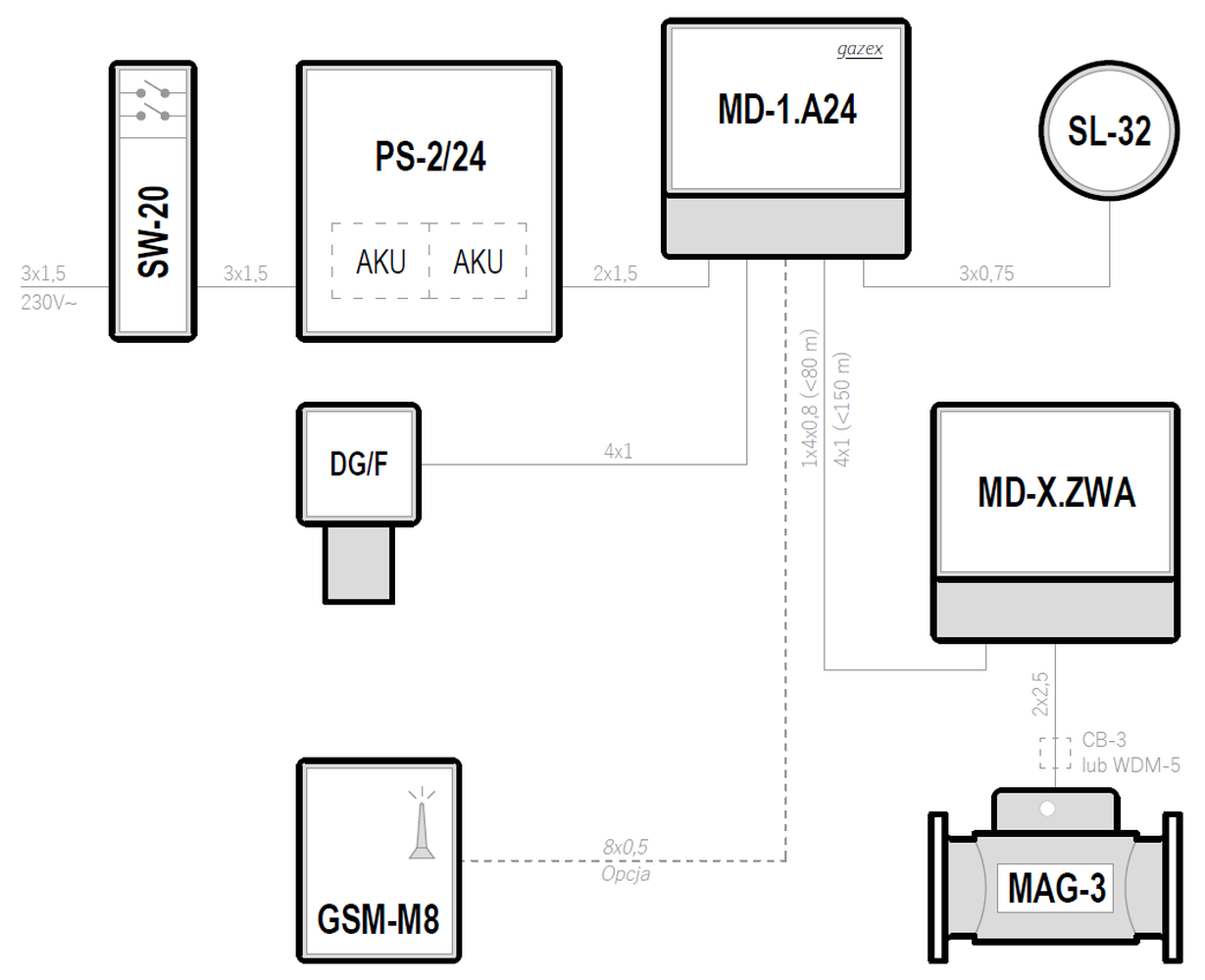

24 V= MD-1.A24 1 DG/F ✓ Podgląd PDF DWG

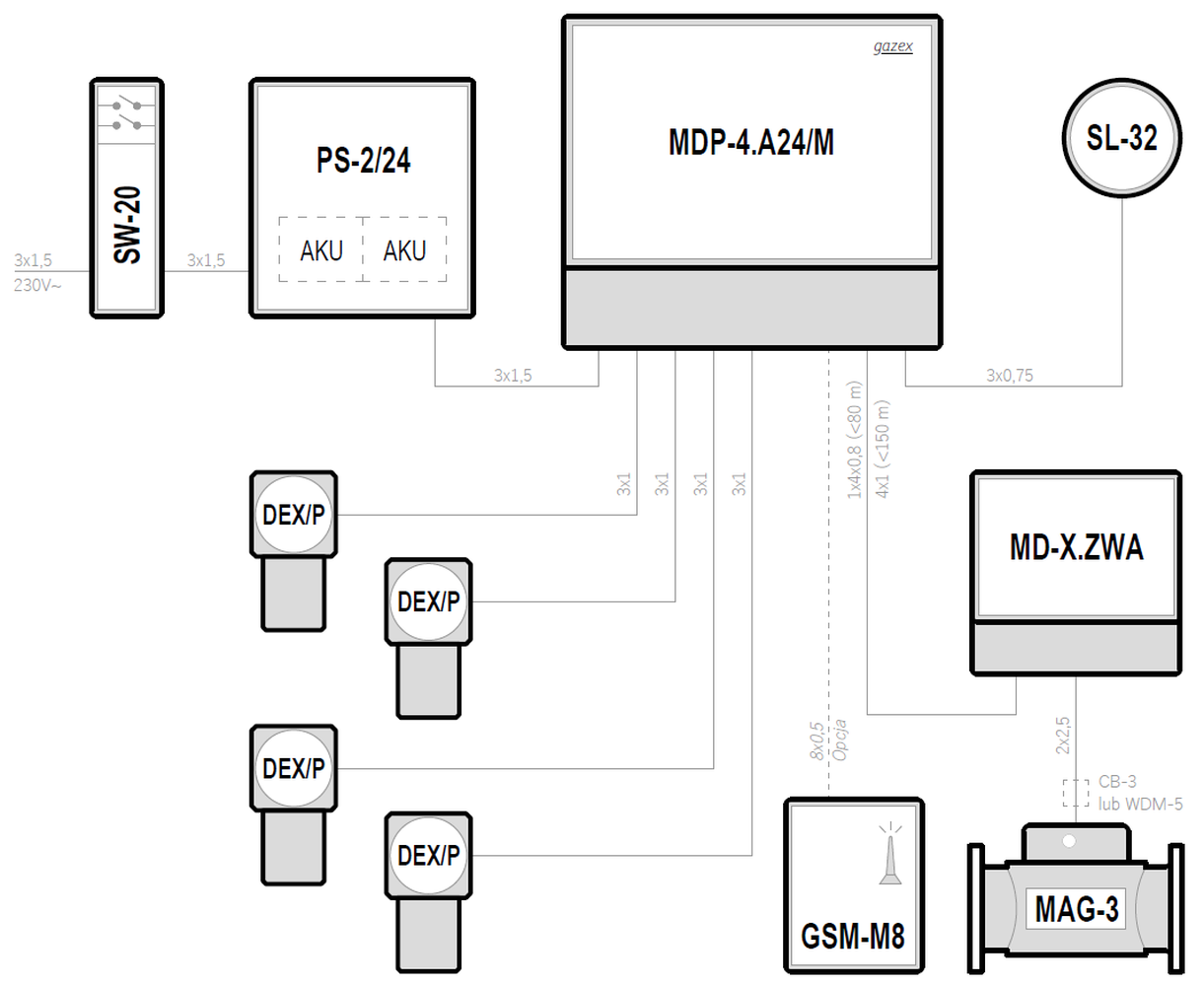

24 V= MDP-4.A24/M 4 DEX/P ✓ Podgląd PDF DWG
24 V= MDP-4.A24/M 4 DG/P ✓ Podgląd PDF DWG

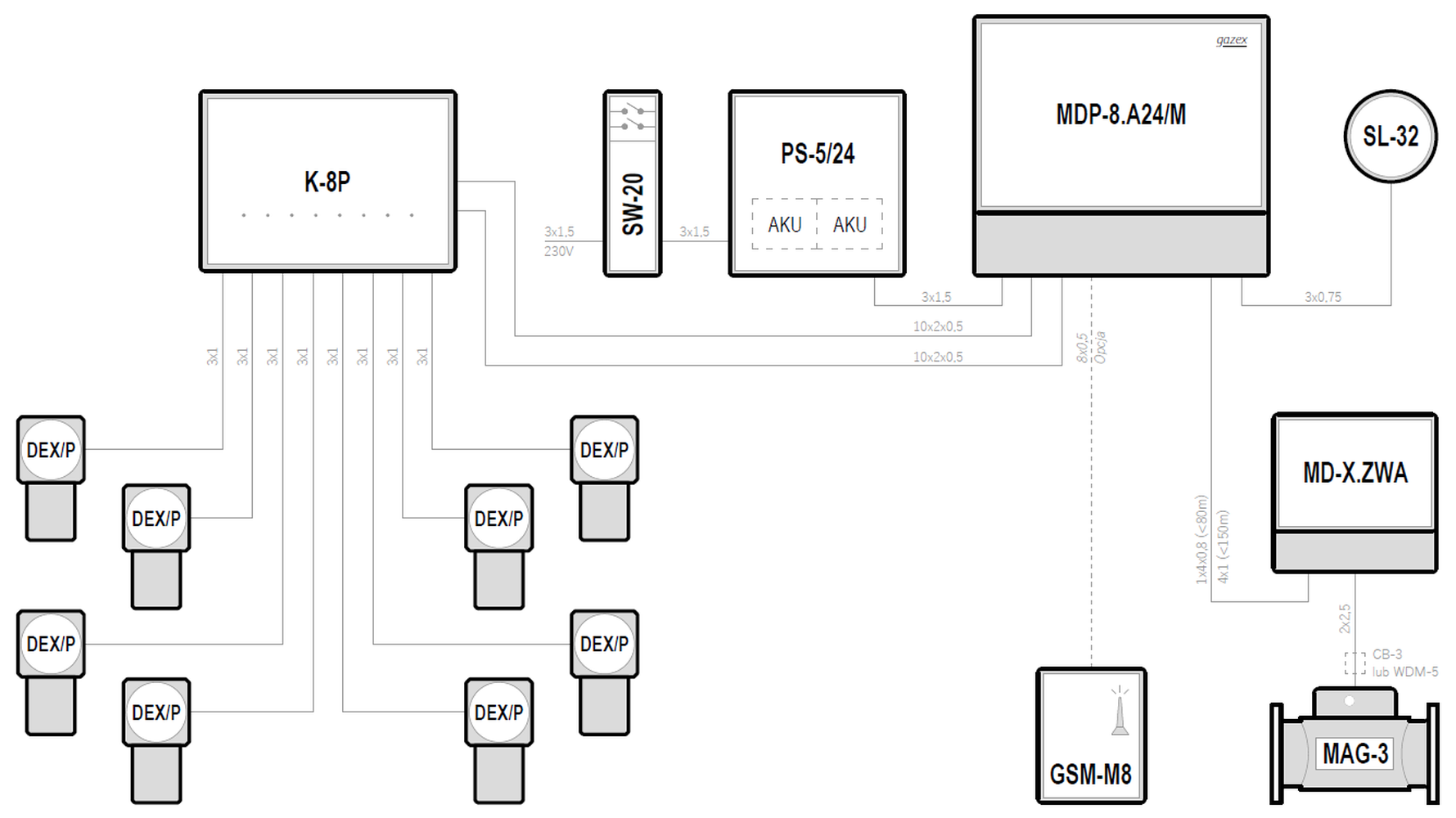

24 V= MDP-8.A24/M 8 DEX/P ✓ Podgląd PDF DWG
24 V= MDP-8.A24/M 8 DG/P ✓ Podgląd PDF DWG

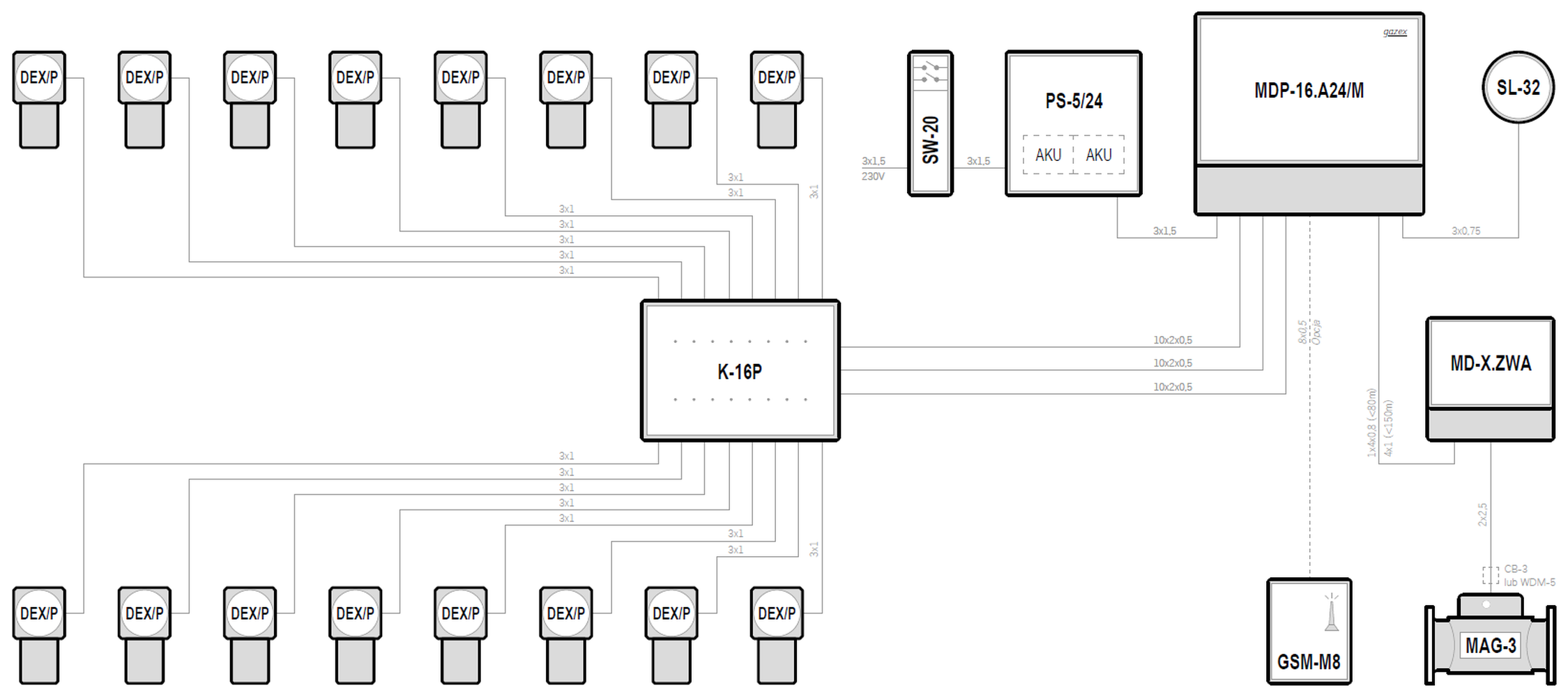

24 V= MDP-16.A24/M 16 DEX/P ✓ Podgląd PDF DWG

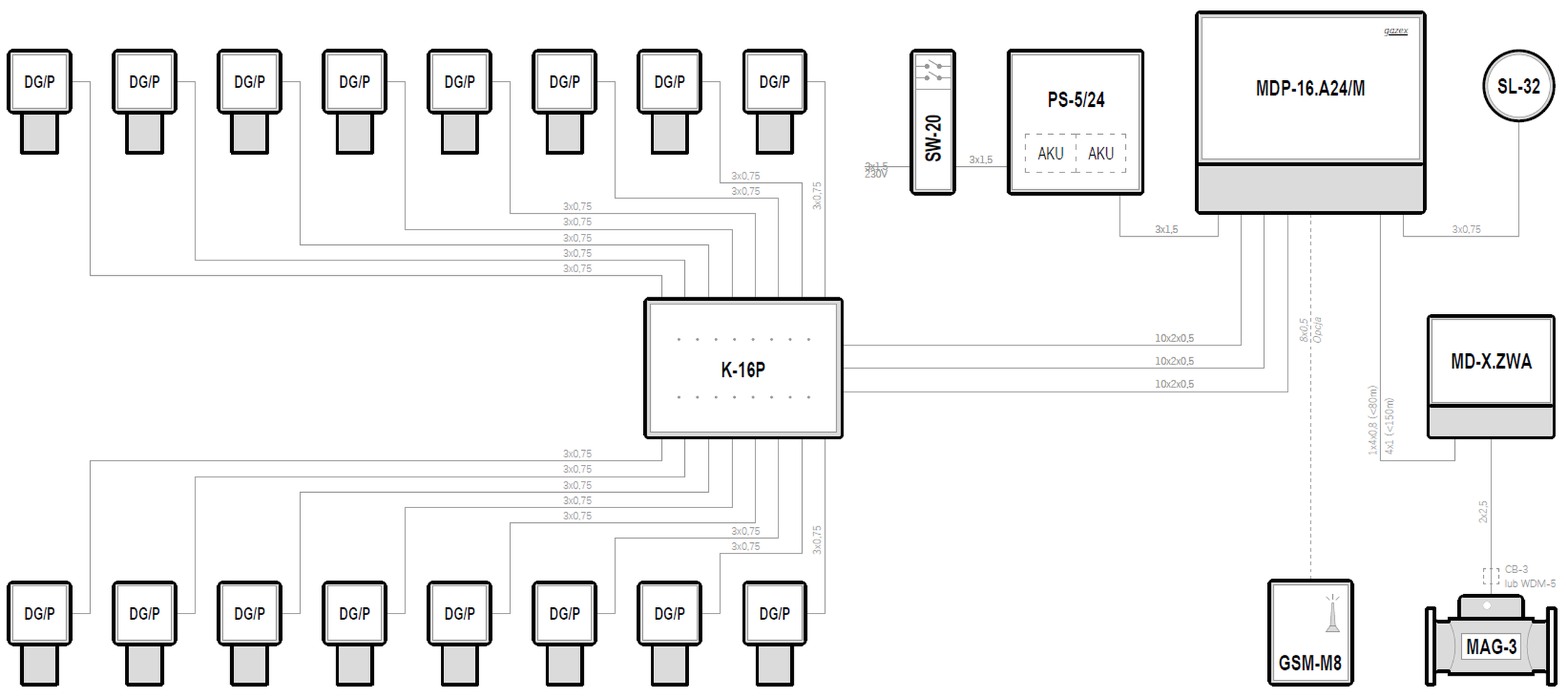

24 V= MDP-16.A24/M 16 DG/P ✓ Podgląd PDF DWG
12 V= MD-2.A 2 DEX/F ✓ Podgląd PDF DWG
12 V= MD-2.A 2 DG/F ✓ Podgląd PDF DWG

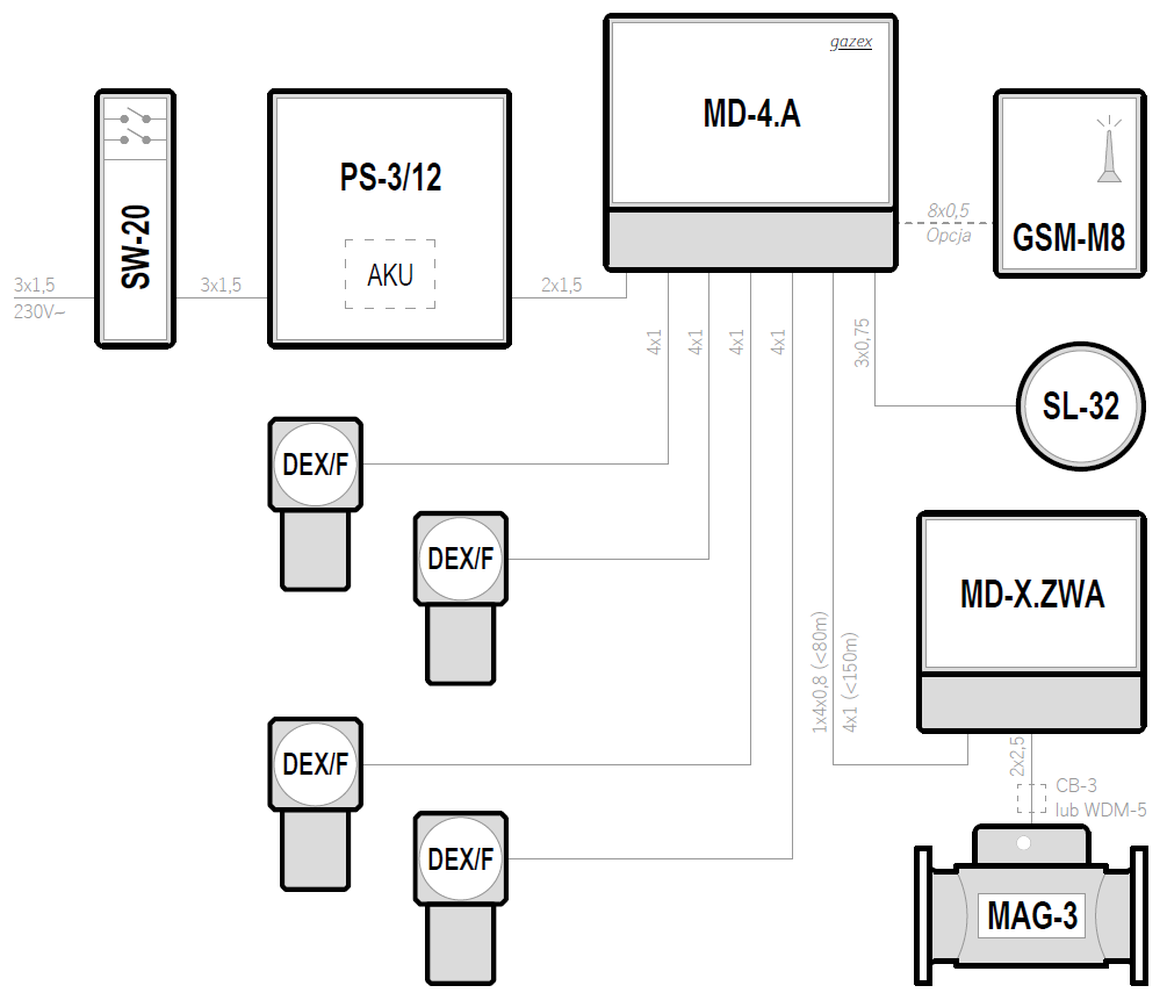

12 V= MD-4.A 4 DEX/F ✓ Podgląd PDF DWG

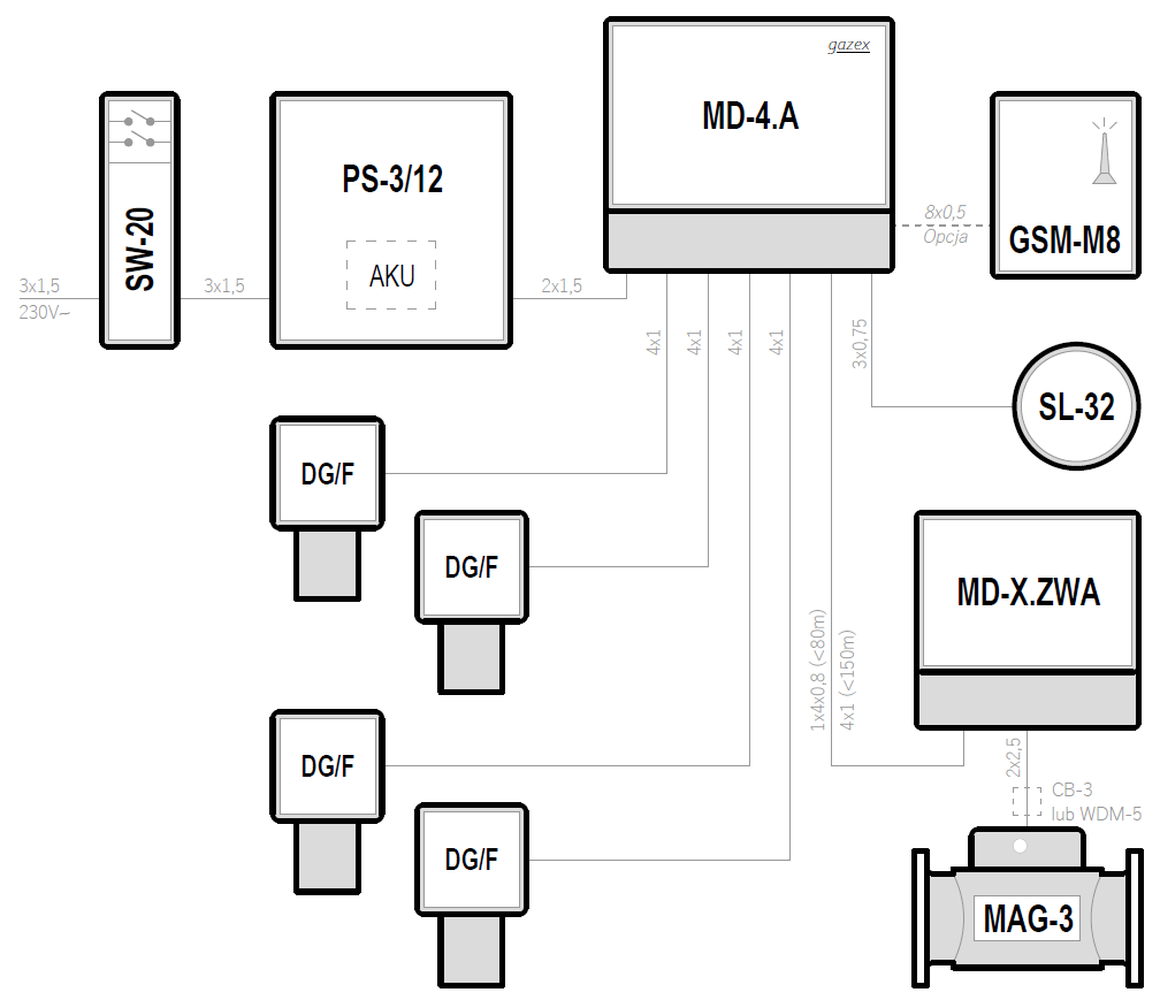

12 V= MD-4.A 4 DG/F ✓ Podgląd PDF DWG

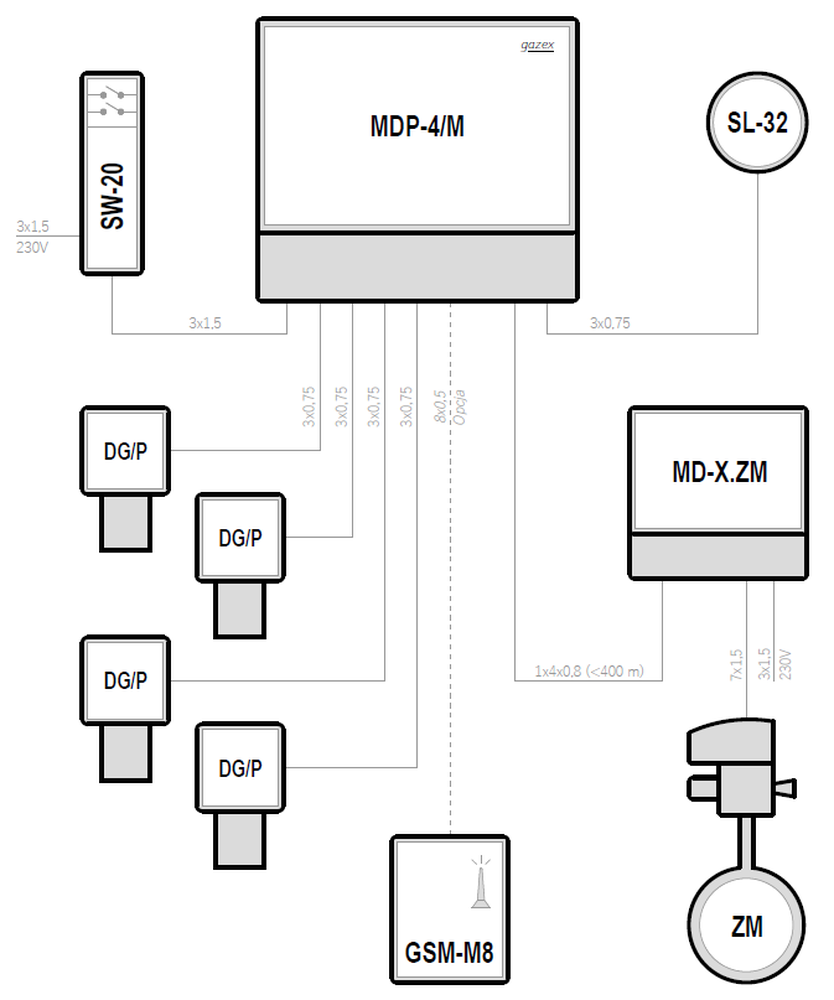

Współpraca z zaworem typu ZM

Napięcie zasilania Moduł sterujący Maksymalna ilość detektorów gazu Typy detektorów gazu Awaryjne podtrzymanie zasilania

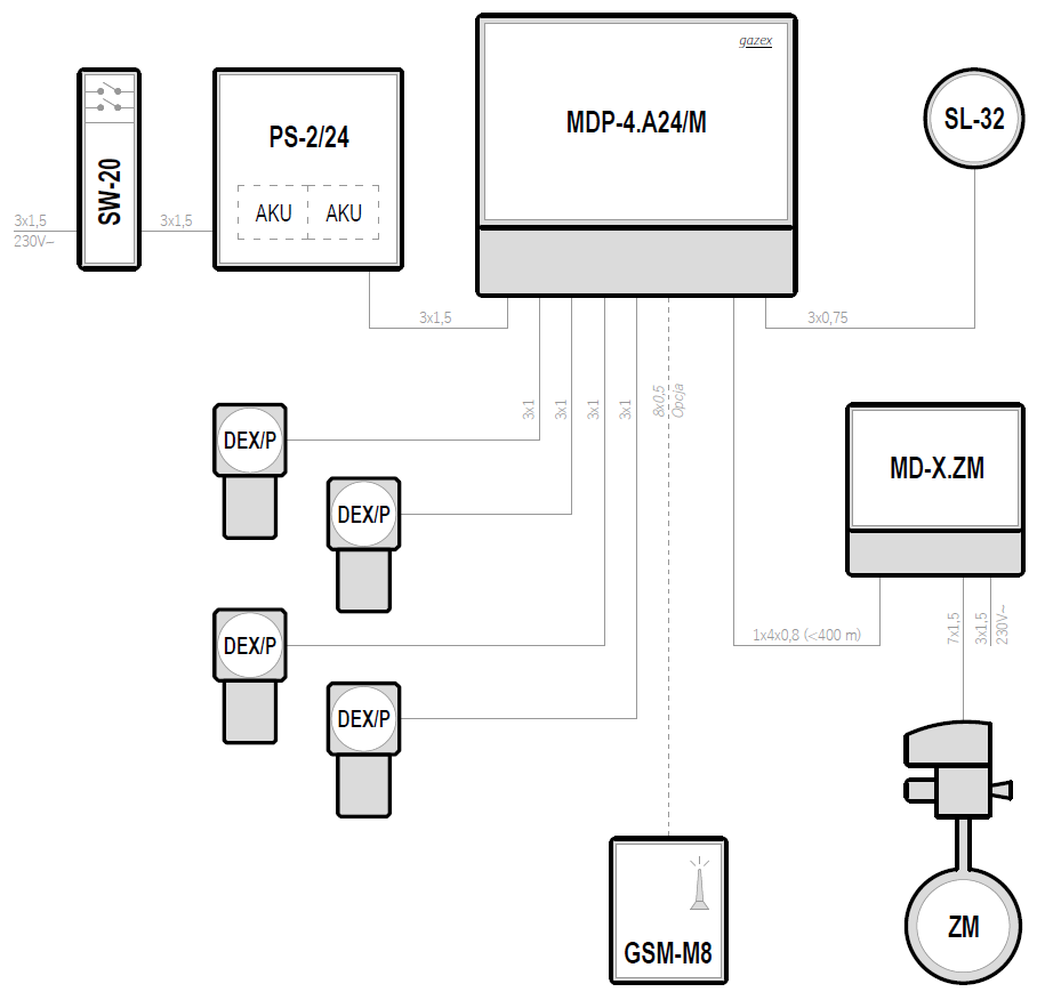

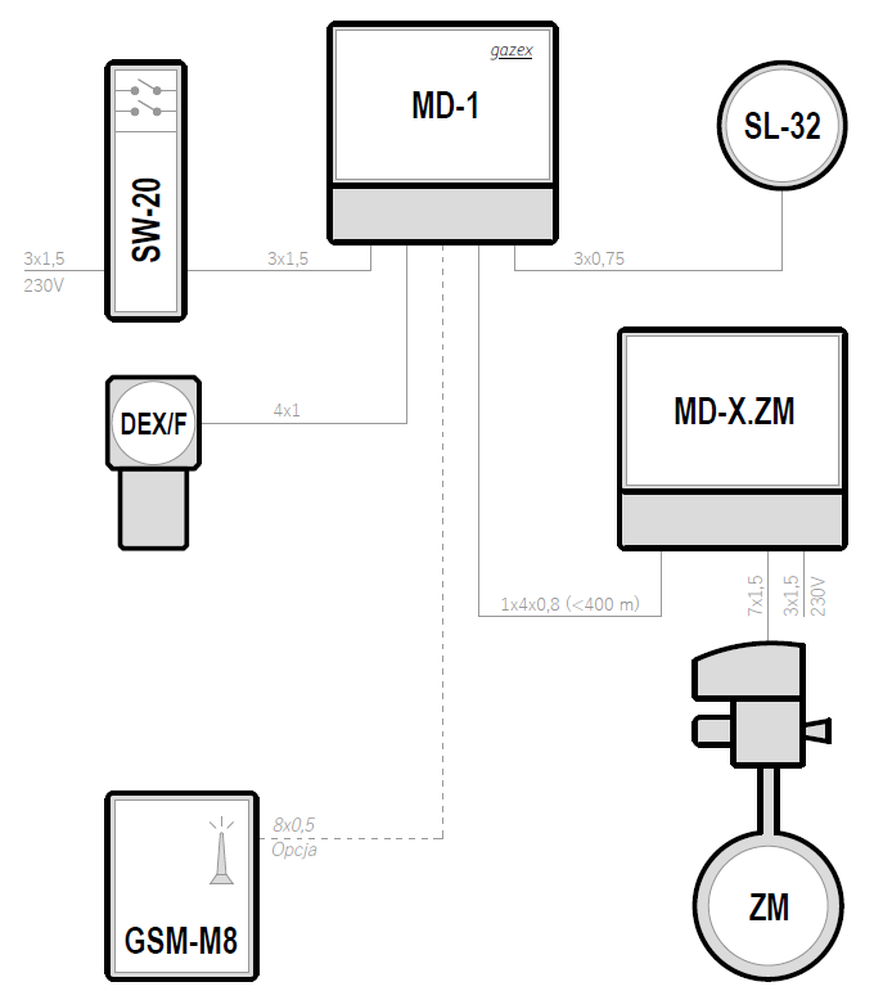

230 V~ MD-1 1 DEX/F — Podgląd PDF DWG
230 V~ MD-1 1 DG/F — Podgląd PDF DWG

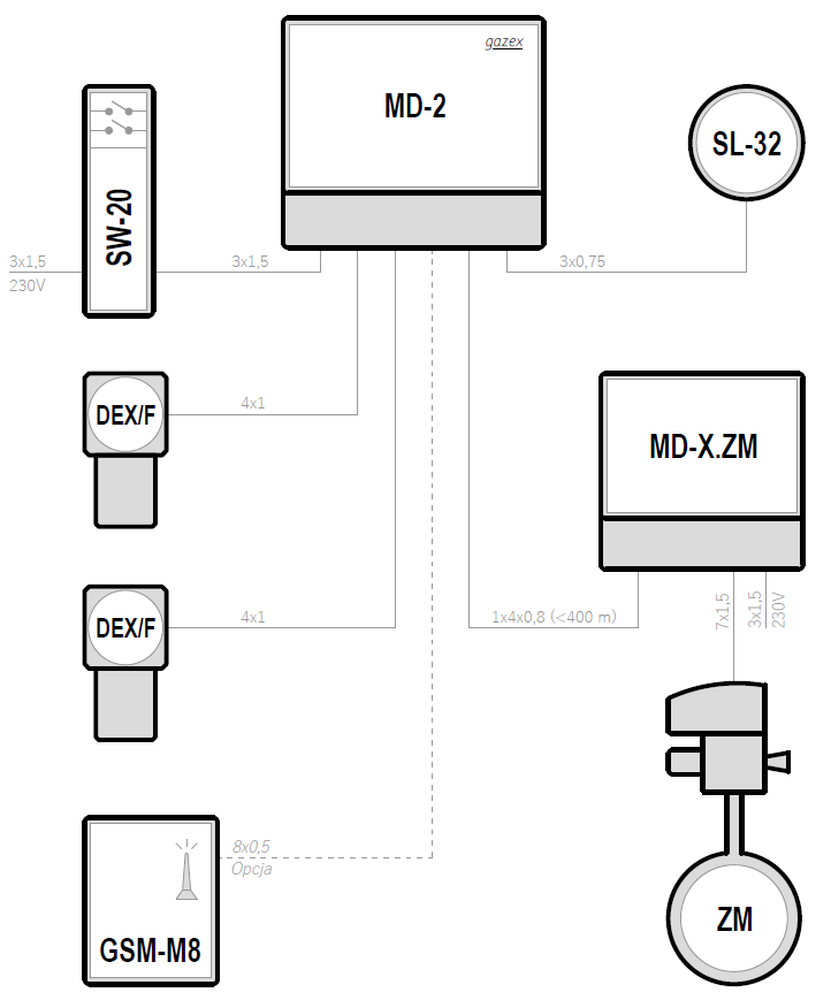

230 V~ MD-2 2 DEX/F — Podgląd PDF DWG

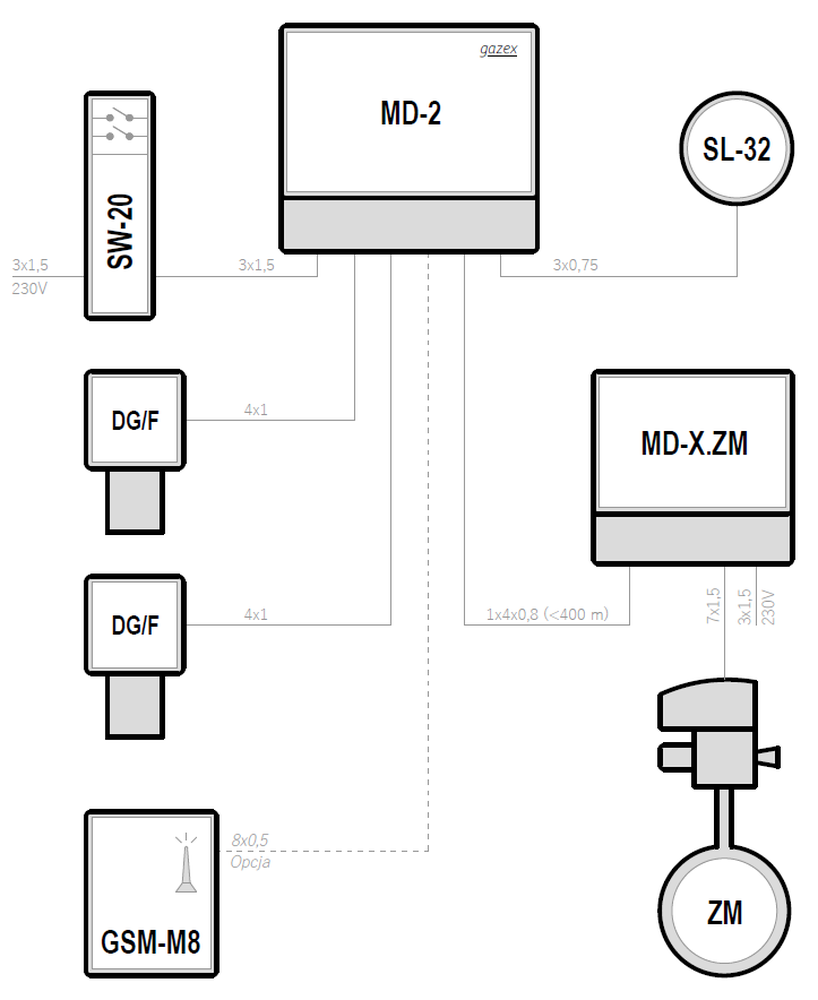

230 V~ MD-2 2 DG/F — Podgląd PDF DWG

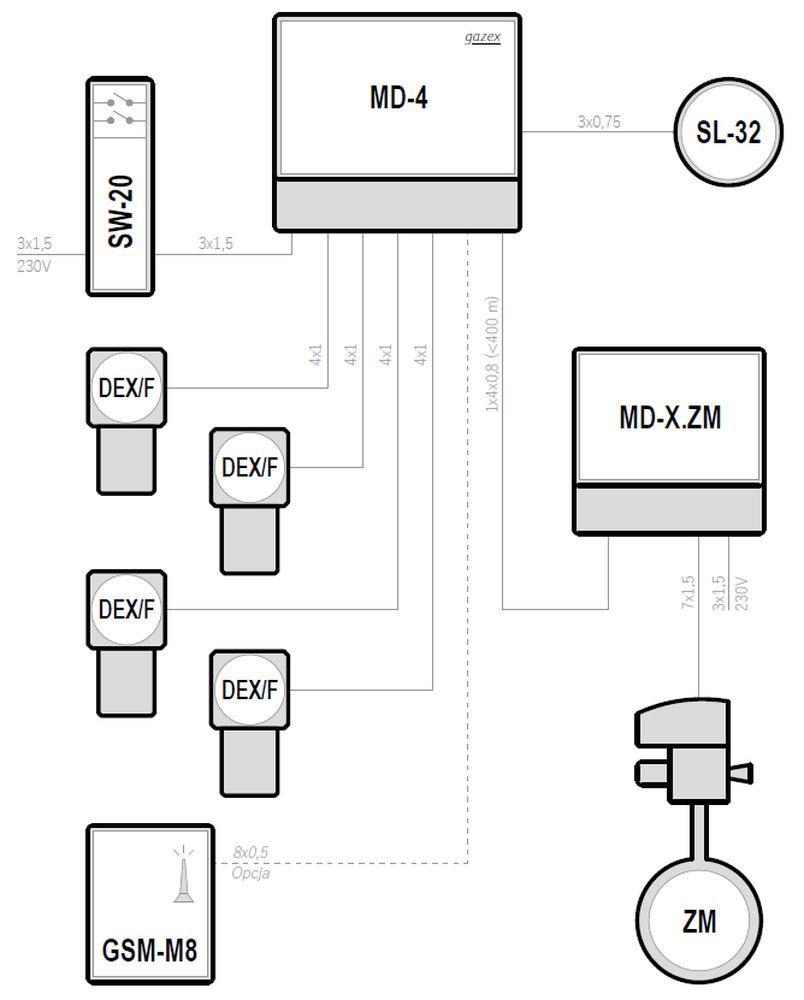

230 V~ MD-4 4 DEX/F — Podgląd PDF DWG

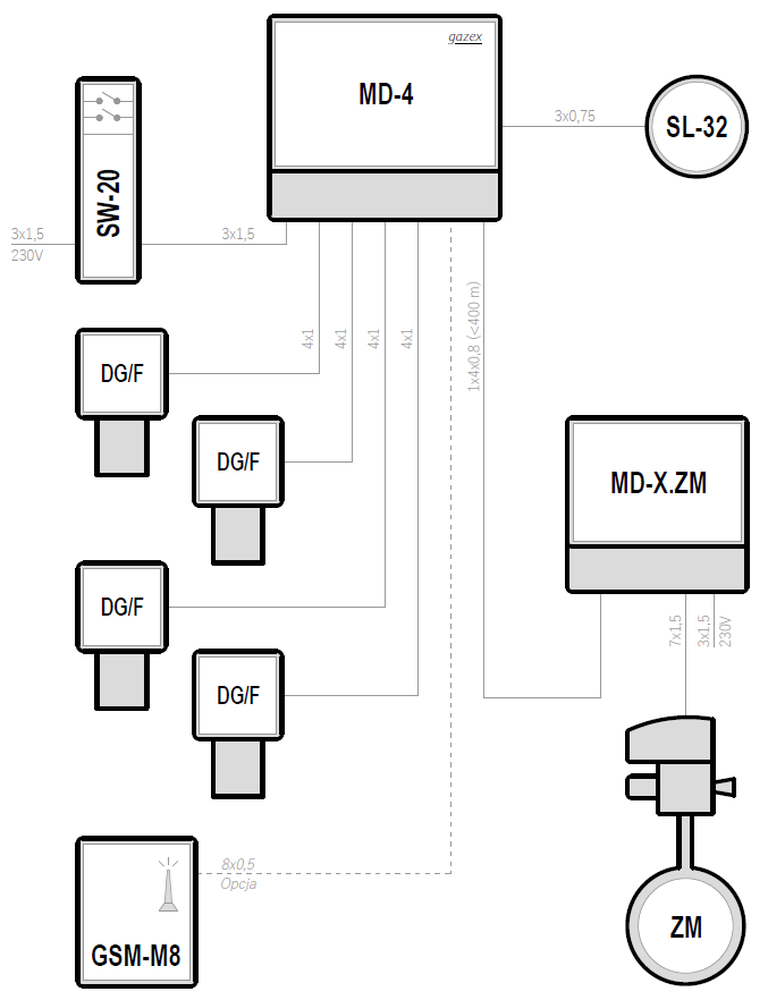

230 V~ MD-4 4 DG/F — Podgląd PDF DWG
230 V~ MDP-4/M 4 DEX/P — Podgląd PDF DWG
230 V~ MDP-4/M 4 DG/P — Podgląd PDF DWG

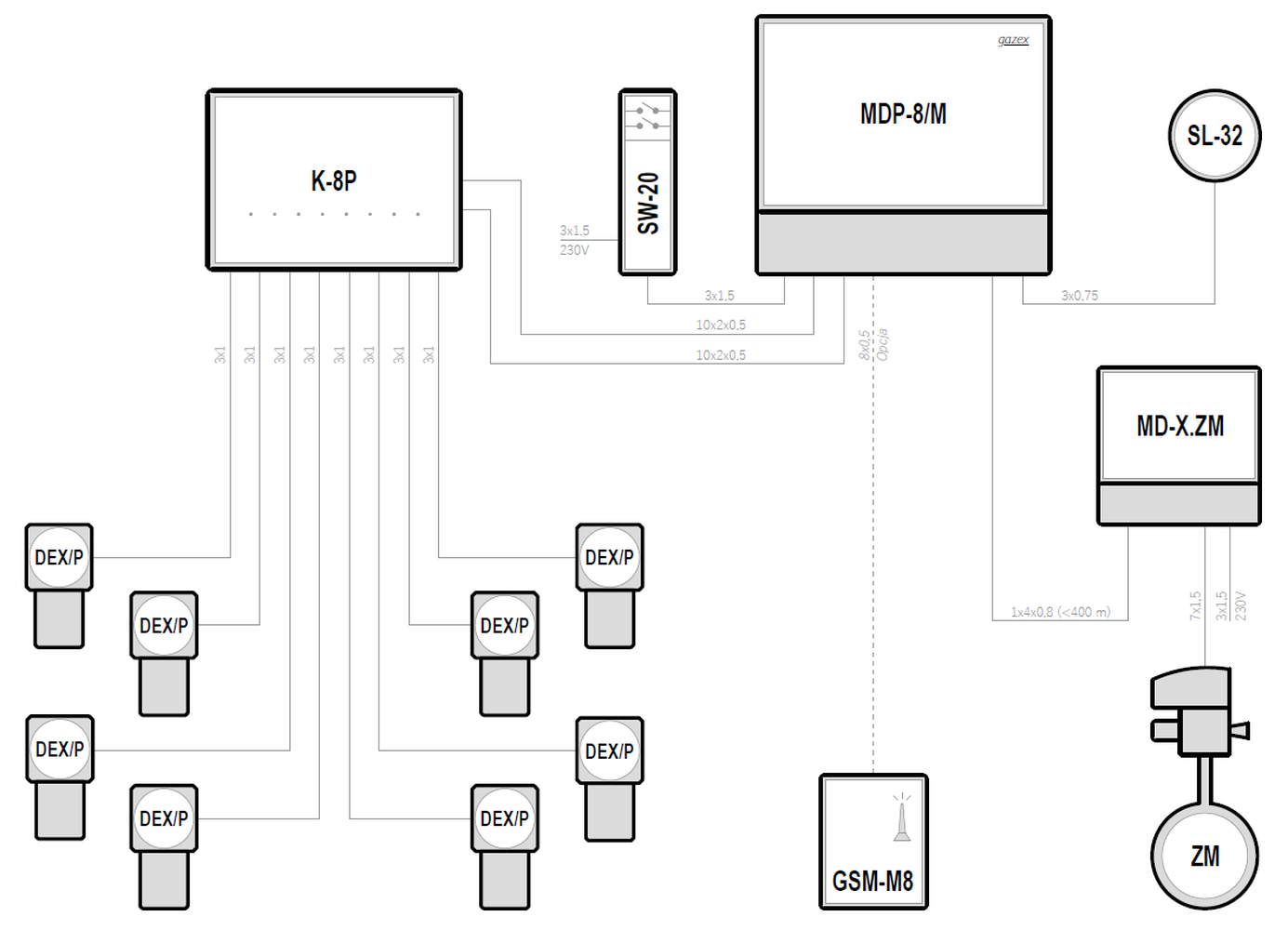

230 V~ MDP-8/M 8 DEX/P — Podgląd PDF DWG
230 V~ MDP-8/M 8 DG/P — Podgląd PDF DWG

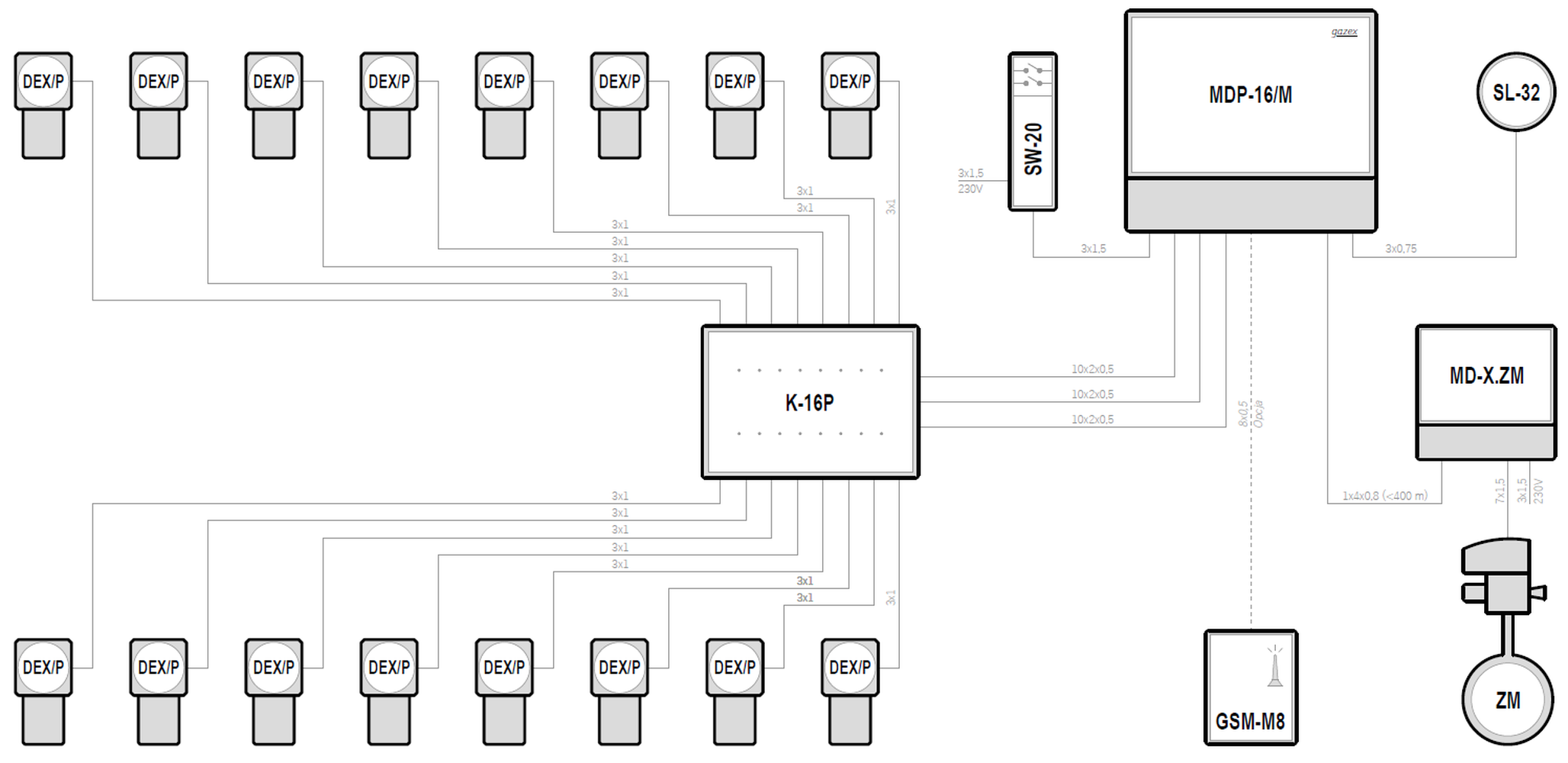

230 V~ MDP-16/M 16 DEX/P — Podgląd PDF DWG

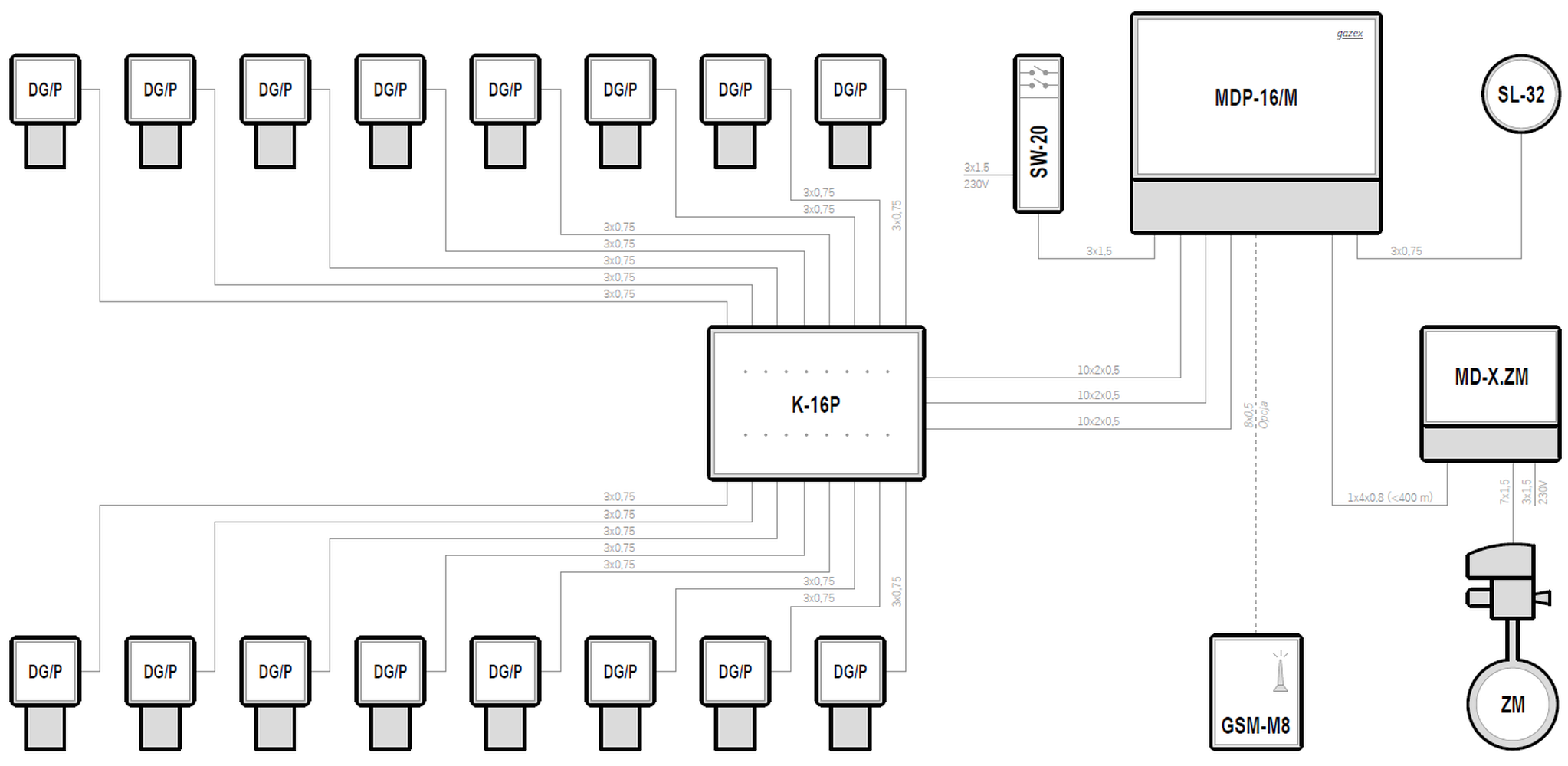

230 V~ MDP-16/M 16 DG/P — Podgląd PDF DWG

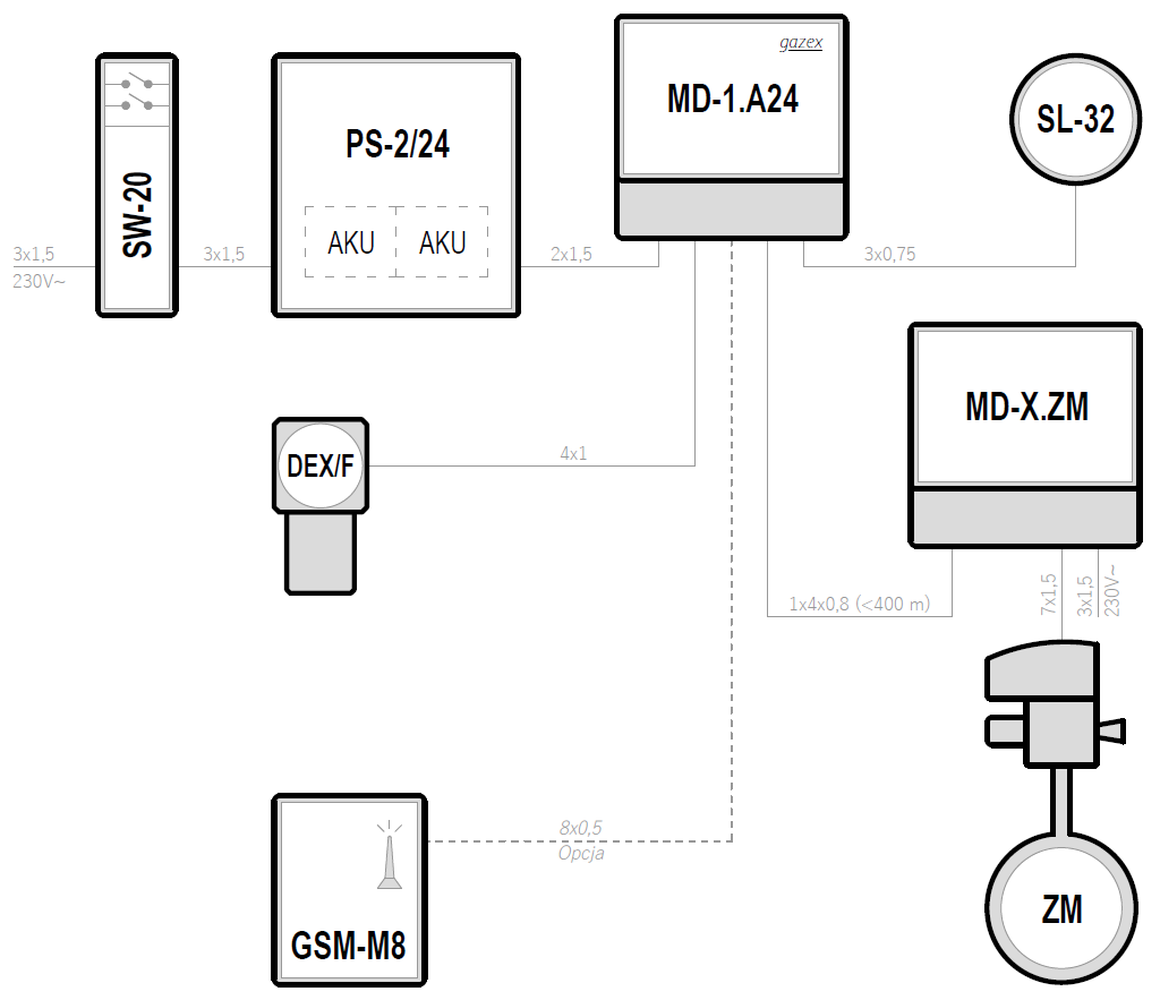

24 V= MD-1.A24 1 DEX/F ✓ Podgląd PDF DWG
24 V= MD-1.A24 1 DG/F ✓ Podgląd PDF DWG
24 V= MDP-4.A24/M 4 DEX/P ✓ Podgląd PDF DWG
24 V= MDP-4.A24/M 4 DG/P ✓ Podgląd PDF DWG
24 V= MDP-8.A24/M 8 DEX/P ✓ Podgląd PDF DWG

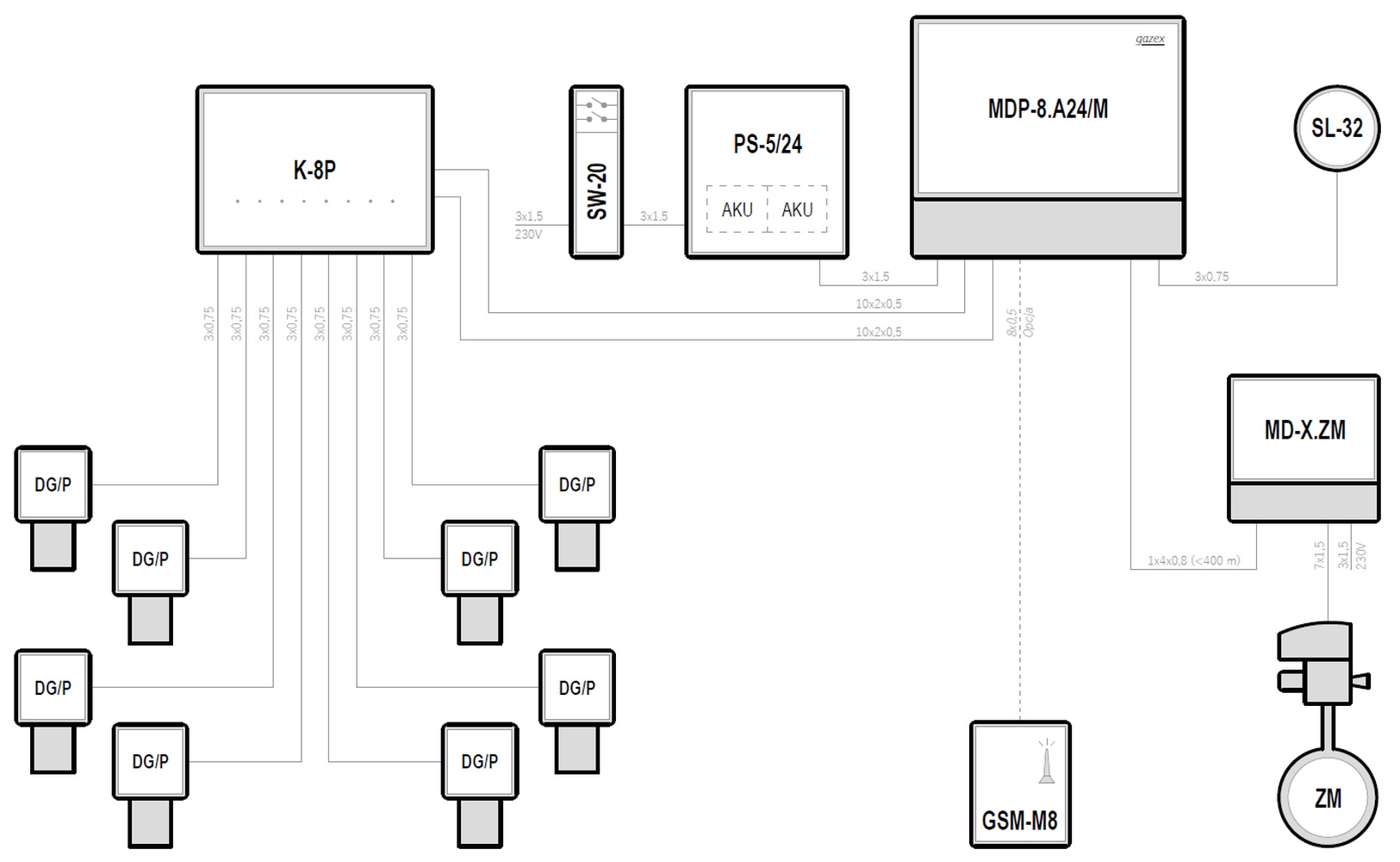

24 V= MDP-8.A24/M 8 DG/P ✓ Podgląd PDF DWG

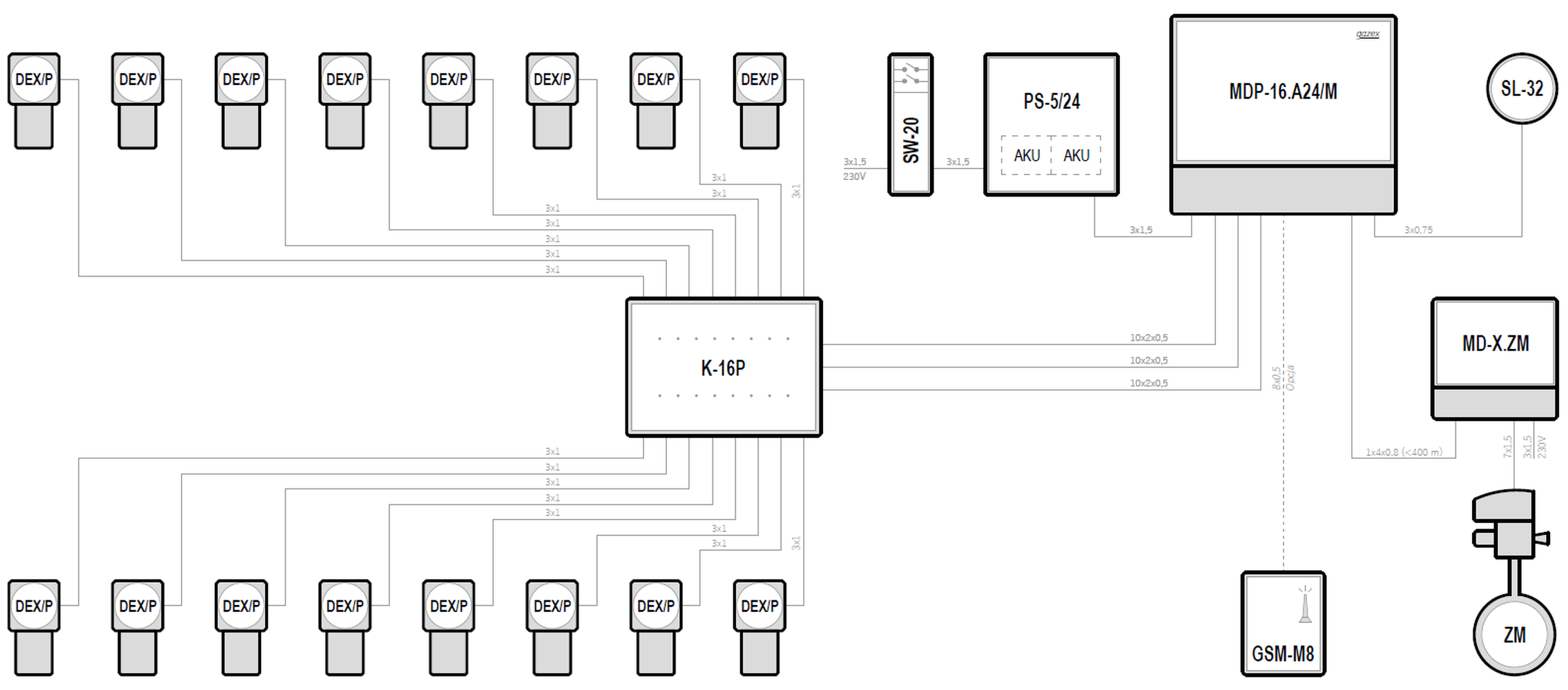

24 V= MDP-16.A24/M 16 DEX/P ✓ Podgląd PDF DWG
24 V= MDP-16.A24/M 16 DG/P ✓ Podgląd PDF DWG
12 V= MD-2.A 2 DEX/F ✓ Podgląd PDF DWG

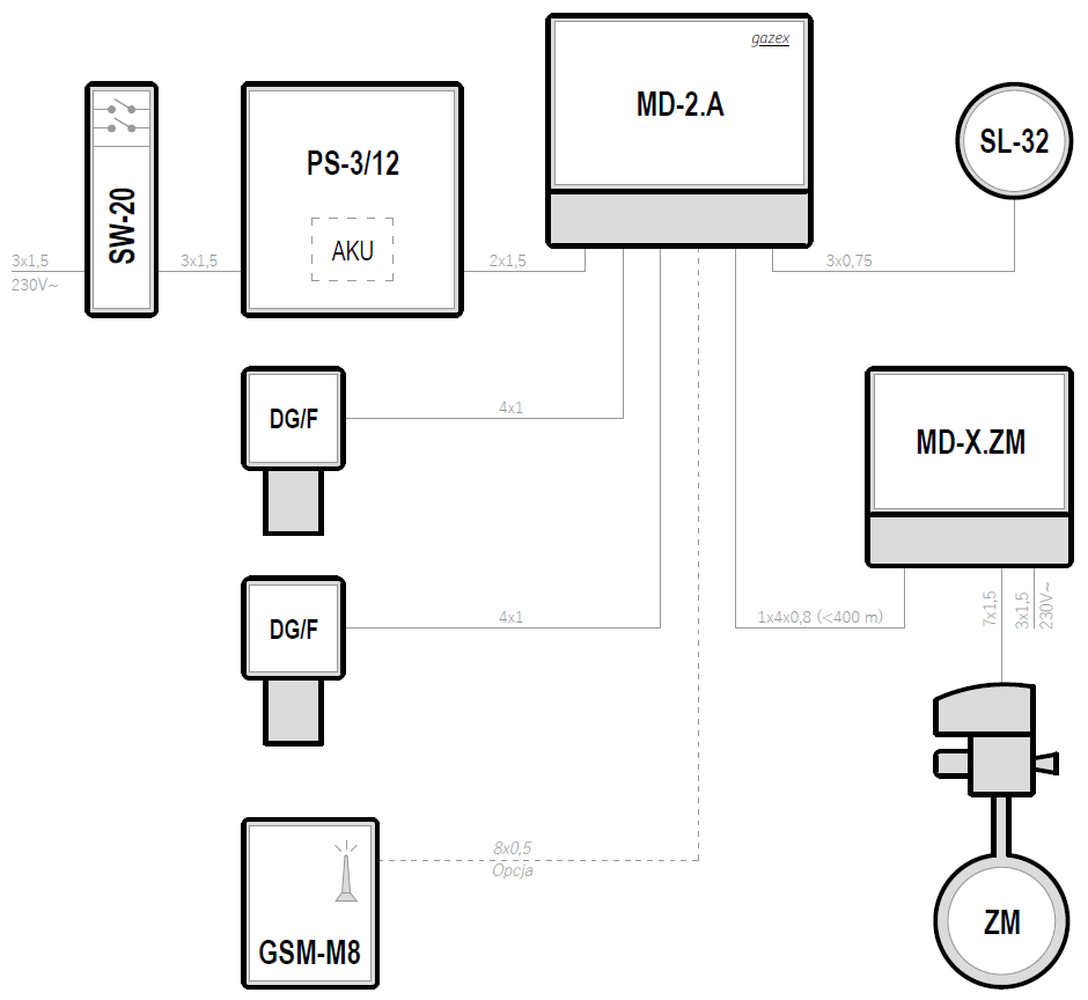

12 V= MD-2.A 2 DG/F ✓ Podgląd PDF DWG

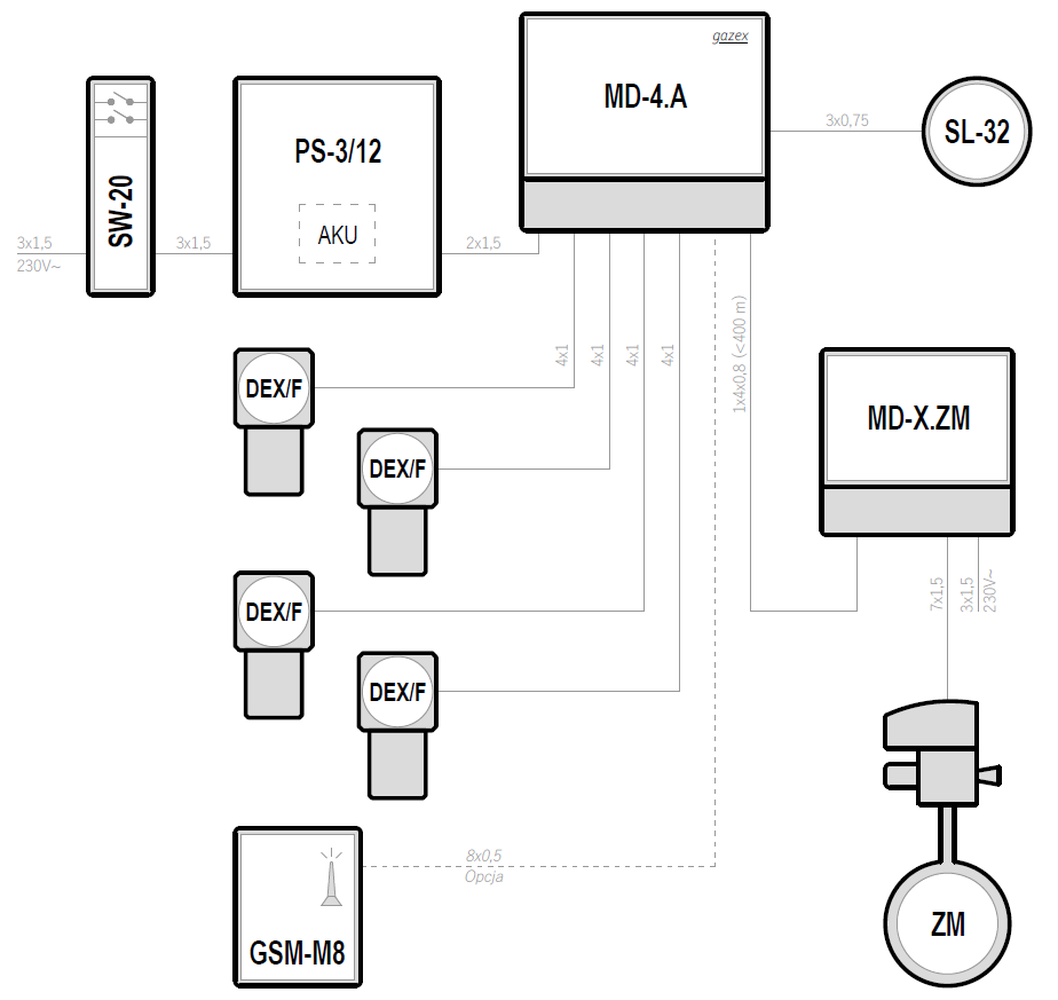

12 V= MD-4.A 4 DEX/F ✓ Podgląd PDF DWG

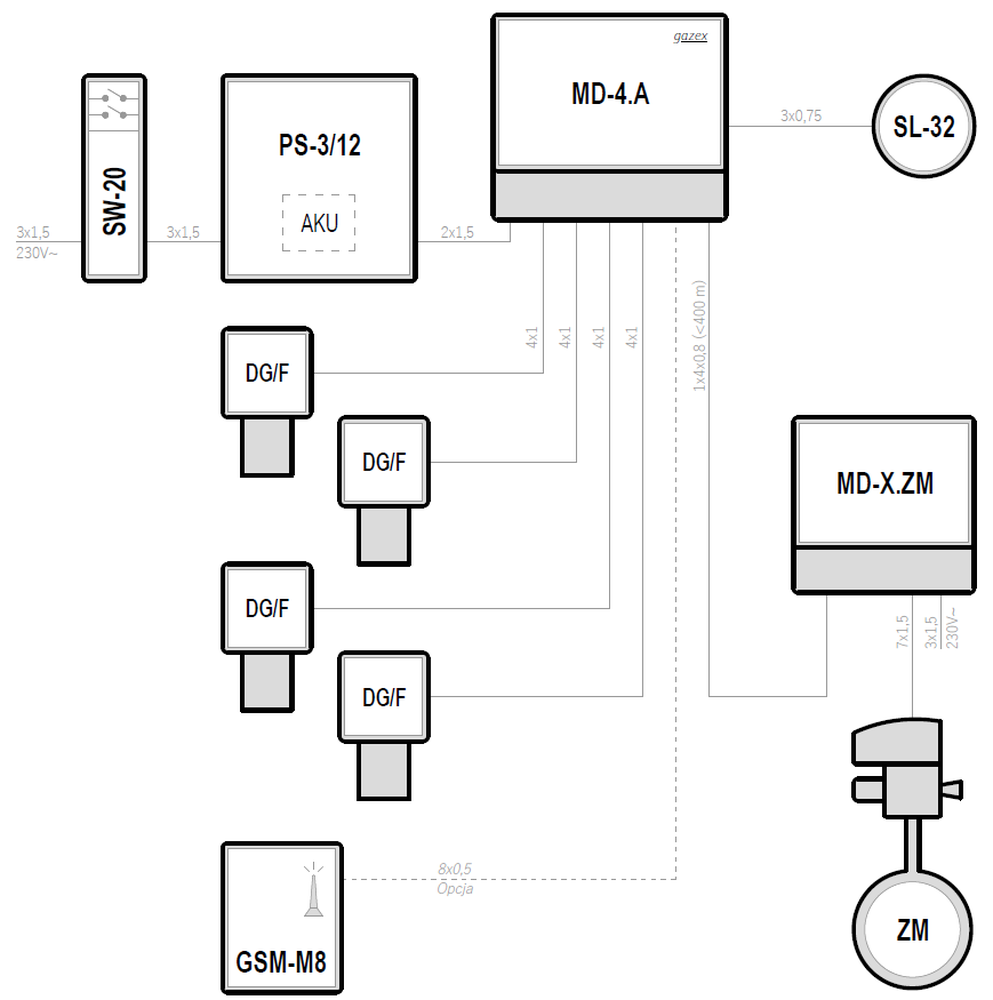

12 V= MD-4.A 4 DG/F ✓ Podgląd PDF DWG
Copyright © 2026 GAZEX. Wszelkie prawa zastrzeżone.
