Kontrolery wentylacji w garażach i parkingach podziemnych WG.EG
Progowe detektory nadmiaru spalin samochodowych (CO/CO2/NO2) lub obecności gazów wybuchowych (LPG/CNG/H2) przeznaczone do sterowania wentylacją w garażach zamkniętych i parkingach podziemnych
Cyfrowe detektory gazów typu WG.EG są urządzeniami przeznaczonymi do ciągłej kontroli nadmiaru spalin samochodowych oraz obecności gazów wybuchowych w garażach zamkniętych.
Kontrola polega na cyklicznym pomiarze stężenia gazu w otaczającym powietrzu. Z chwilą przekroczenia ściśle określonych wartości progowych, włączona zostaje optyczna sygnalizacja alarmowa detektora oraz zostają uaktywnione wyjścia sterujące.
Obszar zastosowań
- garaże zamknięte i parkingi podziemne – sterowanie wentylacją,
- stacje kontroli pojazdów i warsztaty samochodowe – sterowanie wyciągiem,
- magazyny, rękawy/strefy załadowcze i centra logistyczne.
Cechy użytkowe
- selektywny pomiar stężenia tlenku węgla lub metanu lub dwutlenku węgla;
- wbudowany mikroprocesor sterujący wszystkimi funkcjami detektora – niezawodność, stabilność pracy, układ kompensacji termicznej, historia zdarzeń, testowanie i kalibracja bez ingerencji do wnętrza obudowy;
- wymienny sensor gazu gwarantuje prostą i tanią eksploatację;
- detektor całkowicie automatyczny, nie posiada żadnych elementów regulacyjnych;
- 3 progi alarmowe (dla CO zgodnie z europejską normą PN-EN 50545-1:2012);
- 3 wyjścia separowane z możliwością konfiguracji połączenia styku wspólnego (wybór funkcji przełącznikiem), dodatkowy zestaw złącz do podłączenia kolejnego detektora;
- możliwość wykorzystania wyjścia A3 jako Awaria lub do sterowania drugim zestawem sygnalizatorów, np. osobno dla CO i LPG w garażu;
- wszystkie zaciski zdejmowalne, z możliwością bezpośredniego łączenia przewodów wielodrutowych (typu linka);
- jednoczęściowa konstrukcja: wymienny sensor gazu + zasilacz + układy sterujące w jednej solidnej, bryzgoszczelnej obudowie (IP54 w zalecanej pozycji montażowej);
- wszystkie detektory są wzorcowane we własnym Laboratorium Wzorcującym GAZEX działającym zgodnie z normą PN-EN ISO/IEC 17025 (akredytacja PCA nr AP150).

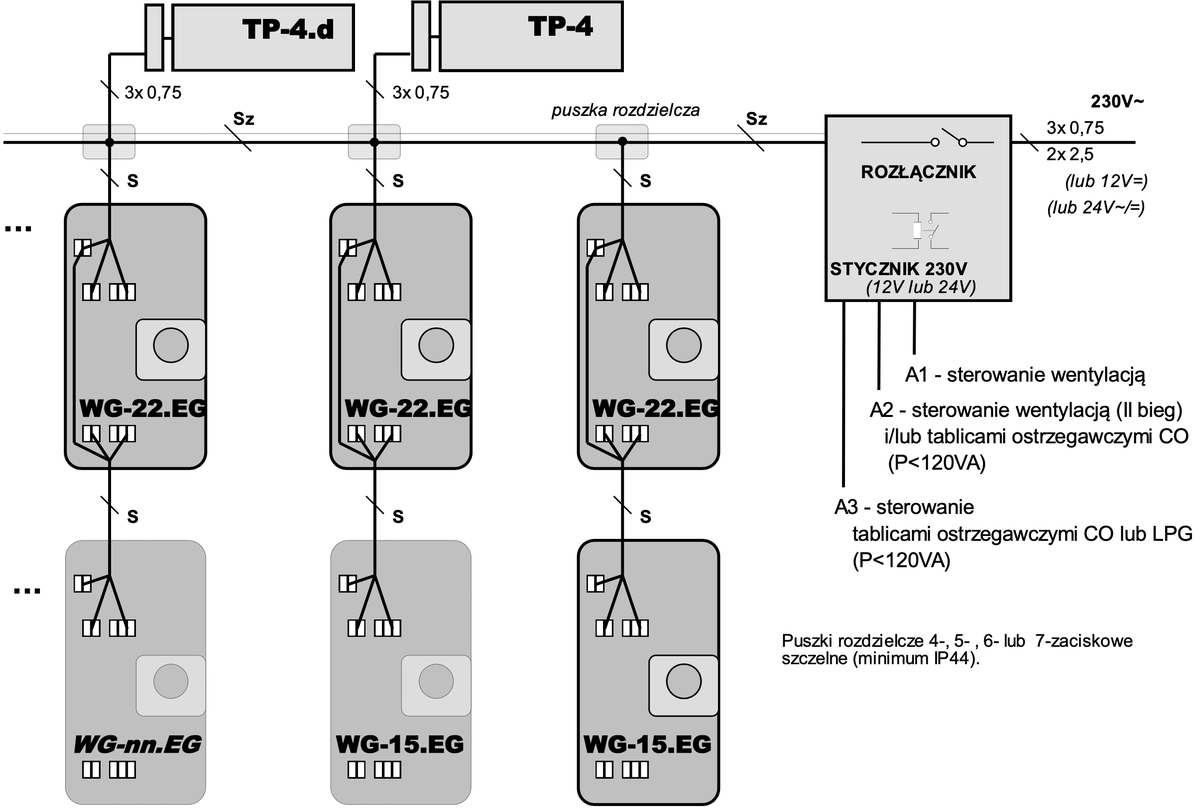

Schemat blokowy
Oferowane modele
| Model | Moduł sensoryczny | Sensor | Medium | Standardowe progi alarmowe | Zakres pomiarowy | J.m. | Napięcie zasilania | |
|---|---|---|---|---|---|---|---|---|
| WG-14.EG | MS-14.EG | Półprzewodnikowy |
Metan (CH4) |
10/20/30 |
5—40 |
%DGW |
230 V~ | |
| WG-15.EG | MS-15.EG | Półprzewodnikowy |
Propan-butan (LPG) |
10/20/30 |
5—40 |
%DGW |
230 V~ | |
| WG-22.EG | MS-22.EG | Półprzewodnikowy |
Tlenek węgla (CO) |
30/60/150 |
20—1000 |
ppm |
230 V~ | |
| WG-24.EG | MS-24.EG | Półprzewodnikowy |
Tlenek węgla (CO) Metan (CH4) |
30/60/150 5/10/15 |
20—1000 5—40 |
ppm %DGW |
230 V~ | |
| WG-25.EG | MS-25.EG | Półprzewodnikowy |
Tlenek węgla (CO) Propan-butan (LPG) |
30/60/150 5/10/15 |
20—1000 5—40 |
ppm %DGW |
230 V~ | |
| WG-73.EG | MS-73.EG | Półprzewodnikowy |
Wodór (H2) |
10/20/30 |
5—40 |
%DGW |
230 V~ | |
| WG-0E.EG/NO2 | MS-0E.NO2.EG | Elektrochemiczny |
Dwutlenek azotu (NO2) |
3/6/15 |
1—30 |
ppm |
230 V~ | |
| WG-20.EG | MS-20.EG | Elektrochemiczny |
Dwutlenek azotu (NO2) Tlenek węgla (CO) |
3/6/15 30/60/150 |
1—30 20—500 |
ppm ppm |
230 V~ | |
| WG-8R8.EG | MS-8R8.EG | Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
1000/1400/1800 |
500—5000 |
ppm |
230 V~ | |
| WG-28.EG | MS-28.EG | Półprzewodnikowy |
Tlenek węgla (CO) |
30/60/150 |
20—1000 |
ppm |
230 V~ | |
| Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
1000/1400/1800 |
500—5000 |
ppm |
||||
| WG-14.EG/A24 | MS-14.EG | Półprzewodnikowy |
Metan (CH4) |
10/20/30 |
5—40 |
%DGW |
24 V= | |
| WG-15.EG/A24 | MS-15.EG | Półprzewodnikowy |
Propan-butan (LPG) |
10/20/30 |
5—40 |
%DGW |
24 V= | |
| WG-22.EG/A24 | MS-22.EG | Półprzewodnikowy |
Tlenek węgla (CO) |
30/60/150 |
20—1000 |
ppm |
24 V= | |
| WG-24.EG/A24 | MS-24.EG | Półprzewodnikowy |
Tlenek węgla (CO) Metan (CH4) |
30/60/150 5/10/15 |
20—1000 5—40 |
ppm %DGW |
24 V= | |
| WG-25.EG/A24 | MS-25.EG | Półprzewodnikowy |
Tlenek węgla (CO) Propan-butan (LPG) |
30/60/150 5/10/15 |
20—1000 5—40 |
ppm %DGW |
24 V= | |
| WG-73.EG/A24 | MS-73.EG | Półprzewodnikowy |
Wodór (H2) |
10/20/30 |
5—40 |
%DGW |
24 V= | |
| WG-0E.EG/NO2/A24 | MS-0E.NO2.EG | Elektrochemiczny |
Dwutlenek azotu (NO2) |
3/6/15 |
1—30 |
ppm |
24 V= | |
| WG-20.EG/A24 | MS-20.EG | Elektrochemiczny |
Dwutlenek azotu (NO2) Tlenek węgla (CO) |
3/6/15 30/60/150 |
1—30 20—500 |
ppm ppm |
24 V= | |
| WG-8R8.EG/A24 | MS-8R8.EG | Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
1000/1400/1800 |
500—5000 |
ppm |
24 V= | |
| WG-28.EG/A24 | MS-28.EG | Półprzewodnikowy |
Tlenek węgla (CO) |
30/60/150 |
20—1000 |
ppm |
24 V= | |
| Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
1000/1400/1800 |
500—5000 |
ppm |
||||
| WG-14.EG/A | MS-14.EG | Półprzewodnikowy |
Metan (CH4) |
10/20/30 |
5—40 |
%DGW |
12 V= | |
| WG-15.EG/A | MS-15.EG | Półprzewodnikowy |
Propan-butan (LPG) |
10/20/30 |
5—40 |
%DGW |
12 V= | |
| WG-22.EG/A | MS-22.EG | Półprzewodnikowy |
Tlenek węgla (CO) |
30/60/150 |
20—1000 |
ppm |
12 V= | |
| WG-24.EG/A | MS-24.EG | Półprzewodnikowy |
Tlenek węgla (CO) Metan (CH4) |
30/60/150 5/10/15 |
20—1000 5—40 |
ppm %DGW |
12 V= | |
| WG-25.EG/A | MS-25.EG | Półprzewodnikowy |
Tlenek węgla (CO) Propan-butan (LPG) |
30/60/150 5/10/15 |
20—1000 5—40 |
ppm %DGW |
12 V= | |
| WG-73.EG/A | MS-73.EG | Półprzewodnikowy |
Wodór (H2) |
10/20/30 |
5—40 |
%DGW |
12 V= | |
| WG-0E.EG/NO2/A | MS-0E.NO2.EG | Elektrochemiczny |
Dwutlenek azotu (NO2) |
3/6/15 |
1—30 |
ppm |
12 V= | |
| WG-20.EG/A | MS-20.EG | Elektrochemiczny |
Dwutlenek azotu (NO2) Tlenek węgla (CO) |
3/6/15 30/60/150 |
1—30 20—500 |
ppm ppm |
12 V= | |
| WG-8R8.EG/A | MS-8R8.EG | Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
1000/1400/1800 |
500—5000 |
ppm |
12 V= | |
| WG-28.EG/A | MS-28.EG | Półprzewodnikowy |
Tlenek węgla (CO) |
30/60/150 |
20—1000 |
ppm |
12 V= | |
| Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
1000/1400/1800 |
500—5000 |
ppm |
||||
| Model | Moduł sensoryczny | Sensor | Medium | Standardowe progi alarmowe | Zakres pomiarowy | J.m. | Napięcie zasilania | Wyjścia sterujące stykowe | Wyjścia sterujące napięciowe 12V= | Wyjścia dwustanowe (progowe) | Wyjście sterujące "Awaria" | Wyjście sterujące zaworem odcinającym | Sygnalizacja optyczna, wbudowana | Sygnalizacja akustyczna, wbudowana | Akumulator wewnętrzny | Wymiary | Cena netto | Cena brutto | G.t. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WG-14.EG | MS-14.EG | Półprzewodnikowy |
Metan (CH4) |
10/20/30 |
5—40 |
%DGW |
230 V~ | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | 369,00 zł | 453,87 zł | S | |
| WG-15.EG | MS-15.EG | Półprzewodnikowy |
Propan-butan (LPG) |
10/20/30 |
5—40 |
%DGW |
230 V~ | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | 299,00 zł | 367,77 zł | S | |
| WG-22.EG | MS-22.EG | Półprzewodnikowy |
Tlenek węgla (CO) |
30/60/150 |
20—1000 |
ppm |
230 V~ | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | 299,00 zł | 367,77 zł | S | |
| WG-24.EG | MS-24.EG | Półprzewodnikowy |
Tlenek węgla (CO) Metan (CH4) |
30/60/150 5/10/15 |
20—1000 5—40 |
ppm %DGW |
230 V~ | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | F | |||
| WG-25.EG | MS-25.EG | Półprzewodnikowy |
Tlenek węgla (CO) Propan-butan (LPG) |
30/60/150 5/10/15 |
20—1000 5—40 |
ppm %DGW |
230 V~ | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | F | |||
| WG-73.EG | MS-73.EG | Półprzewodnikowy |
Wodór (H2) |
10/20/30 |
5—40 |
%DGW |
230 V~ | 3 | — | — | ✓ | — | ✓ | — | — | — | 369,00 zł | 453,87 zł | N | |
| WG-0E.EG/NO2 | MS-0E.NO2.EG | Elektrochemiczny |
Dwutlenek azotu (NO2) |
3/6/15 |
1—30 |
ppm |
230 V~ | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | 749,00 zł | 921,27 zł | N | |
| WG-20.EG | MS-20.EG | Elektrochemiczny |
Dwutlenek azotu (NO2) Tlenek węgla (CO) |
3/6/15 30/60/150 |
1—30 20—500 |
ppm ppm |
230 V~ | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | 799,00 zł | 982,77 zł | N | |
| WG-8R8.EG | MS-8R8.EG | Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
1000/1400/1800 |
500—5000 |
ppm |
230 V~ | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | 599,00 zł | 736,77 zł | N | |
| WG-28.EG | MS-28.EG | Półprzewodnikowy |
Tlenek węgla (CO) |
30/60/150 |
20—1000 |
ppm |
230 V~ | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | 799,00 zł | 982,77 zł | N | |
| Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
1000/1400/1800 |
500—5000 |
ppm |
||||||||||||||||
| WG-14.EG/A24 | MS-14.EG | Półprzewodnikowy |
Metan (CH4) |
10/20/30 |
5—40 |
%DGW |
24 V= | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | 369,00 zł | 453,87 zł | N | |
| WG-15.EG/A24 | MS-15.EG | Półprzewodnikowy |
Propan-butan (LPG) |
10/20/30 |
5—40 |
%DGW |
24 V= | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | 369,00 zł | 453,87 zł | N | |
| WG-22.EG/A24 | MS-22.EG | Półprzewodnikowy |
Tlenek węgla (CO) |
30/60/150 |
20—1000 |
ppm |
24 V= | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | 369,00 zł | 453,87 zł | N | |
| WG-24.EG/A24 | MS-24.EG | Półprzewodnikowy |
Tlenek węgla (CO) Metan (CH4) |
30/60/150 5/10/15 |
20—1000 5—40 |
ppm %DGW |
24 V= | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | F | |||
| WG-25.EG/A24 | MS-25.EG | Półprzewodnikowy |
Tlenek węgla (CO) Propan-butan (LPG) |
30/60/150 5/10/15 |
20—1000 5—40 |
ppm %DGW |
24 V= | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | F | |||
| WG-73.EG/A24 | MS-73.EG | Półprzewodnikowy |
Wodór (H2) |
10/20/30 |
5—40 |
%DGW |
24 V= | 3 | — | — | ✓ | — | ✓ | — | — | — | 369,00 zł | 453,87 zł | N | |
| WG-0E.EG/NO2/A24 | MS-0E.NO2.EG | Elektrochemiczny |
Dwutlenek azotu (NO2) |
3/6/15 |
1—30 |
ppm |
24 V= | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | 749,00 zł | 921,27 zł | N | |
| WG-20.EG/A24 | MS-20.EG | Elektrochemiczny |
Dwutlenek azotu (NO2) Tlenek węgla (CO) |
3/6/15 30/60/150 |
1—30 20—500 |
ppm ppm |
24 V= | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | 799,00 zł | 982,77 zł | N | |
| WG-8R8.EG/A24 | MS-8R8.EG | Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
1000/1400/1800 |
500—5000 |
ppm |
24 V= | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | 599,00 zł | 736,77 zł | N | |
| WG-28.EG/A24 | MS-28.EG | Półprzewodnikowy |
Tlenek węgla (CO) |
30/60/150 |
20—1000 |
ppm |
24 V= | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | 799,00 zł | 982,77 zł | N | |
| Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
1000/1400/1800 |
500—5000 |
ppm |
||||||||||||||||
| WG-14.EG/A | MS-14.EG | Półprzewodnikowy |
Metan (CH4) |
10/20/30 |
5—40 |
%DGW |
12 V= | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | 369,00 zł | 453,87 zł | S | |
| WG-15.EG/A | MS-15.EG | Półprzewodnikowy |
Propan-butan (LPG) |
10/20/30 |
5—40 |
%DGW |
12 V= | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | 369,00 zł | 453,87 zł | S | |
| WG-22.EG/A | MS-22.EG | Półprzewodnikowy |
Tlenek węgla (CO) |
30/60/150 |
20—1000 |
ppm |
12 V= | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | 369,00 zł | 453,87 zł | S | |
| WG-24.EG/A | MS-24.EG | Półprzewodnikowy |
Tlenek węgla (CO) Metan (CH4) |
30/60/150 5/10/15 |
20—1000 5—40 |
ppm %DGW |
12 V= | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | F | |||
| WG-25.EG/A | MS-25.EG | Półprzewodnikowy |
Tlenek węgla (CO) Propan-butan (LPG) |
30/60/150 5/10/15 |
20—1000 5—40 |
ppm %DGW |
12 V= | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | F | |||
| WG-73.EG/A | MS-73.EG | Półprzewodnikowy |
Wodór (H2) |
10/20/30 |
5—40 |
%DGW |
12 V= | 3 | — | — | ✓ | — | ✓ | — | — | — | 369,00 zł | 453,87 zł | N | |
| WG-0E.EG/NO2/A | MS-0E.NO2.EG | Elektrochemiczny |
Dwutlenek azotu (NO2) |
3/6/15 |
1—30 |
ppm |
12 V= | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | 749,00 zł | 921,27 zł | N | |
| WG-20.EG/A | MS-20.EG | Elektrochemiczny |
Dwutlenek azotu (NO2) Tlenek węgla (CO) |
3/6/15 30/60/150 |
1—30 20—500 |
ppm ppm |
12 V= | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | 799,00 zł | 982,77 zł | N | |
| WG-8R8.EG/A | MS-8R8.EG | Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
1000/1400/1800 |
500—5000 |
ppm |
12 V= | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | 599,00 zł | 736,77 zł | N | |
| WG-28.EG/A | MS-28.EG | Półprzewodnikowy |
Tlenek węgla (CO) |
30/60/150 |
20—1000 |
ppm |
12 V= | 3 | — | — | ✓ | — | ✓ | — | — | 80 x 195 x 68 mm | 799,00 zł | 982,77 zł | N | |
| Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
1000/1400/1800 |
500—5000 |
ppm |
||||||||||||||||
Sugerowane produkty
Zewnętrzne tablice ostrzegawcze LED do wizualnej prezentacji stanu alarmowego pojawiającego się na wyjściach alarmowych
Wewnętrzne tablice ostrzegawcze LED do wizualnej prezentacji stanu alarmowego pojawiającego się na wyjściach alarmowych
Osłony z rur profilowanych zabezpieczające detektor przed bezpośrednim uszkodzeniem mechanicznym
Zestawy testowe do kontroli prawidłowości działania detektorów poprzez podanie gazowej mieszaniny testowej do komory pomiarowej detektora
