MDD-256/T

MDD-256/T Wyjście RS-485 TS35

Grupa urządzenia: Adresowalne moduły sterujące
Typ urządzenia: MDD-256/T
Model urządzenia: MDD-256/T

Moduły sterujące MDD-256/T są przeznaczone do nadzoru Cyfrowego Systemu Detekcji Gazów (CSDG) złożonego z detektorów cyfrowych typu DD, DG/M lub DG.EN/M oraz modułów cyfrowych typu MDD, MDP, MD wyposażonych w port komunikacji cyfrowej RS-485. Komunikacja odbywa się w standardzie zgodnym z protokołem MODBUS RTU.

Tryb nadzorczy MDD-256/T polega na cyklicznej kontroli stanu poszczególnych detektorów/urządzeń na magistrali i z chwilą pojawienia się określonych stanów lub przekroczenia określonych parametrów alarmowych włączona zostaje optyczna sygnalizacja alarmowa, aktywowane zostają wyjścia modułu oraz za pomocą sieci cyfrowej zostaje przekazana informacja do dowolnego systemu/elementu sterowania/wizualizacji.

Cechy i funkcje

  • nadzór i zarządzanie siecią detektorów cyfrowych (max 224 szt.; 7 grup po max 32 detektory) oraz dodatkowych modułów cyfrowych (do 21 modułów dowolnie rozmieszczonych w grupach, max 14 modułów dodatkowych tego samego typu);
  • kontroluje stan połączenia przewodowego z detektorami/urządzeniami;
  • komunikacja w standardzie RS-485 (MODBUS RTU), porty izolowane galwanicznie;
  • dodatkowy port komunikacji RS-485 do współpracy z zewnętrznymi modułami nadzorczymi lub z systemami sterująco-kontrolnymi „inteligentnego budynku” - BMS; port izolowany galwanicznie;
  • sygnalizacja optyczna (wyświetlacz LED) i akustyczna (wbudowana syrenka) stanów alarmowych i awaryjnych poszczególnych detektorów oraz stanów wyjść sterujących OUT1, OUT2, OUT3, OUT4;
  • bardzo proste, intuicyjne uruchomienie systemu o standaryzowanych właściwościach i ustawieniach;
  • tryby pracy: „CICHA PRACA” - wyciszona wewn. syrenka; „TRYB Z PAMIĘCIĄ”- sygnalizuje wystąpienie alarmów po ich zaniku, „TRYB Z PODTRZYMANIEM” - podtrzymuje aktywne stany alarmowe po zaniku źródła alarmu, „TRYB BEZ PAMIĘCI” – automatycznie zeruje stany wejść i wyjść na panelu czołowym po zaniku stanów alarmowych, „TRYB SERWISOWY” - dezaktywuje wyjścia modułu na czas 1 godziny;
  • możliwość dokładnego ustalenia czasów opóźnień sygnałów alarmowych;
  • wyjścia alarmowe 12V (po jednym dla każdego progu A1 i A2) do sterowania dodatkowymi sygnalizatorami akustycznymi i optycznymi; opcjonalnie: możliwość konfigurowania wg potrzeb Klienta;
  • wyjścia stykowe (galwanicznie separowane, po jednym dla stanu A1, A2, A3 i Awaria) – sterowanie wentylatorami, silnikami, stycznikami, tablicami informacyjnymi lub łączenie z automatyką budynku/zakładu; opcjonalnie: możliwość konfigurowania wg indywidualnych potrzeb Klienta;
  • wyjście stykowe „OUT4” aktywne w stanie awaryjnym modułu, przy uszkodzeniu linii połączeniowej z detektorem lub awarii zasilania; opcjonalnie: możliwość konfigurowania wg potrzeb Klienta;
  • wszystkie złącza z zaciskami zdejmowalnymi (łączenie przewodów jedno- i wielodrutowych (bez tulejek));
  • obudowa przystosowana do montażu na szynie TS35 w standardowych rozdzielniach elektrycznych;
  • konfiguracja ustawień modułu za pomocą klawiatury na panelu czołowym lub przez dedykowane oprogramowanie konfiguracyjne „MDD256_View”, dostępne pod adresem https://www.gazex.pl/oprogramowanie/.

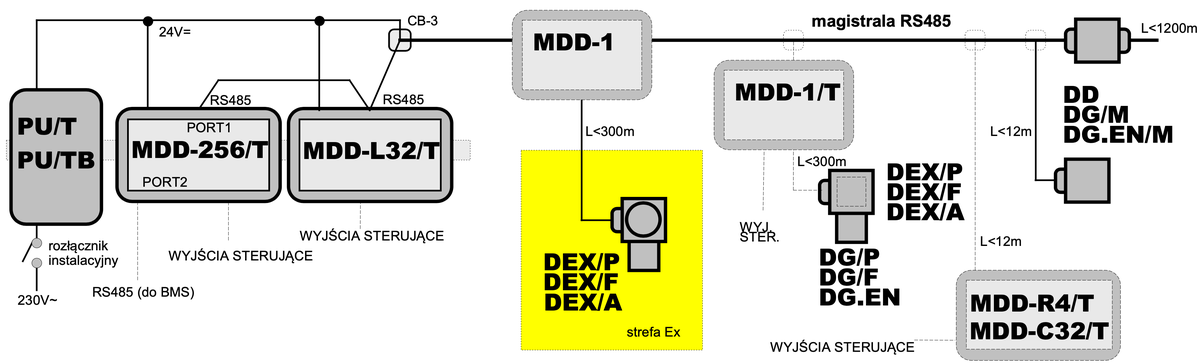

Schemat blokowy

Parametry techniczne

Maksymalna ilość detektorów
244
Wyjścia sterujące alarmowe 12V=
2
Wyjścia sterujące stykowe
4
Wyjście sterujące awaryjne
Wyjście cyfrowe RS-485
Montaż na szynie TS35
Napięcie zasilania
24V=
Wymiary
106 x 90 x 65 mm
Cena netto
699,00 zł S

Dokumentacja

Seria Dane techniczne Karta informacyjna urządzenia Instrukcja obsługi Deklaracja zgodności
W3 Pobierz plik Pobierz plik Pobierz plik Pobierz plik
W2 Pobierz plik Pobierz plik Pobierz plik
