Progowe, systemowe detektory gazów DG/F
Progowe detektory gazów toksycznych, wybuchowych, tlenu (O2) lub czynników chłodniczych o budowie bryzgoszczelnej
Dwuprogowe detektory DG/F są przeznaczone do wykrywania obecności niebezpiecznych stężeń gazów lub par cieczy wybuchowych, toksycznych lub tlenu w powietrzu w pomieszczeniach przemysłowych, zamkniętych. Posiadają wymienny moduł sensora z dwoma progami alarmowymi (progi ustawione na etapie produkcji, wbudowany trzeci próg to najczęściej górny zalecany zakres pomiarowy).
Detektory DG/F są przeznaczone do współpracy z:
- progowymi modułami sterującymi typu MD-1.A/T, MD-1, MD-2, MD-4;
- pomiarowo-progowymi modułami sterującymi typu MDP-1.A/T, MDP-1 PLUS, MDP-4, MDP-8, MDP-16.
Detektory DG/F są detektorami o konstrukcji zwykłej i nie mogą być stosowane w strefach klasyfikowanych jako strefy zagrożone wybuchem gazów, par lub pyłów.
Cechy użytkowe
- wymienny sensor gazów: półprzewodnikowy, elektrochemiczny, katalityczny, optyczny (Infra-Red);
- dwa progi alarmowe ustawiane na etapie produkcji (trzeci próg to najczęściej górny zakres pomiarowy sensora gazu sygnalizowany tylko optycznie), interfejs 4-przewodowy;
- wbudowana historia zdarzeń (analiza dostępna u Producenta), sygnalizacja upływu zalecanego okresu kalibracji; wbudowana procedura testowa pozwalająca rozpoznać przewody wyjściowe (po zał. zasilania);
- układ kompensacji termicznej (może być stosowany przy zmiennych warunkach otoczenia);
- łatwe przenikanie gazów przez osłonę sensora = stosunkowo krótki czas odpowiedzi detektora;
- wbudowana sygnalizacja optyczna (lampka LED wielobarwna);
- zdejmowalne zaciski z możliwością osadzania żył jedno- i wielodrutowych (linka – bez zaciskania tulejek);
- bryzgoszczelna osłona sensora gazu IP44 (w zalecanej pozycji montażowej);
- możliwość wyposażenia w mechaniczną osłonę z rur profilowanych typu AR-1 (montaż w strefach narażonych na uszkodzenia mechaniczne np. składy, hurtownie, parkingi);
- możliwość wyposażenia w obudowę do umieszczenia na kanale wentylacyjnym (DG/w);
- wszystkie detektory są wzorcowane we własnym Laboratorium Wzorcującym GAZEX działającym zgodnie z normą PN-EN ISO/IEC 17025 (akredytacja PCA nr AP150).

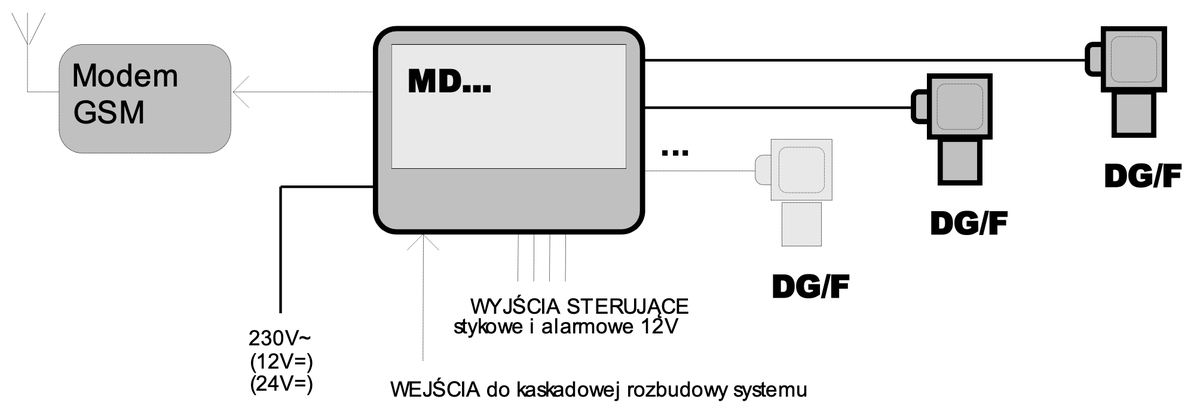

Schemat blokowy
Oferowane modele
| Model | Moduł sensoryczny | Sensor | Medium | Standardowe progi alarmowe | Zakres pomiarowy | Jednostka miary | Napięcie zasilania | Cena netto | G.t. | |
|---|---|---|---|---|---|---|---|---|---|---|
| DG-12/N |
|
MS-12/N | Półprzewodnikowy |
Metan (CH4) |
10/30/(40) |
5—40 |
%DGW |
Zasilane z systemu | 769,00 zł | S |
| DG-14/N |
|
MS-14/N | Półprzewodnikowy |
Metan (CH4) |
10/30/(40) |
5—40 |
%DGW |
Zasilane z systemu | 769,00 zł | S |
| DG-15/N |
|
MS-15/N | Półprzewodnikowy |
Propan-butan (LPG) |
10/30/(40) |
5—40 |
%DGW |
Zasilane z systemu | 769,00 zł | S |
| DG-22/NL |
|
MS-22/NL | Półprzewodnikowy |
Tlenek węgla (CO) |
20/100/(200) |
20—1000 |
ppm |
Zasilane z systemu | 819,00 zł | N |
| DG-31/N |
|
MS-31/N | Półprzewodnikowy |
Związki organiczne |
20/40/(50) |
5—40 |
%DGW |
Zasilane z systemu | 1 019,00 zł | N |
| DG-41/N |
|
MS-41/N | Półprzewodnikowy |
Amoniak (NH3) |
500/1500/(2000) |
300—5000 |
ppm |
Zasilane z systemu | 819,00 zł | N |
| DG-61/N |
|
MS-61/N | Półprzewodnikowy |
R32 lub R410A |
1000/2000/(2500) |
500—3000 |
ppm |
Zasilane z systemu | 819,00 zł | N |
| DG-71/N |
|
MS-71/N | Półprzewodnikowy |
Acetylen (C2H2) lub Wodór (H2) |
10/30/(40) |
5—40 |
%DGW |
Zasilane z systemu | 819,00 zł | N |
| DG-73/N |
|
MS-73/N | Półprzewodnikowy |
Wodór (H2) |
10/30/(40) |
5—40 |
%DGW |
Zasilane z systemu | 819,00 zł | S |
| DG-1KL/N |
|
MS-1KL/N | Katalityczny |
Metan (CH4) |
10/30/50 |
10—50 |
%DGW |
Zasilane z systemu | 1 199,00 zł | N |
| DG-1KL4/N |
|
MS-1KL4/N | Katalityczny |
Metan (CH4) |
10/30/50 |
10—50 |
%DGW |
Zasilane z systemu | 1 099,00 zł | N |
| DG-1KL5/N |
|
MS-1KL5/N | Katalityczny |
Propan-butan (LPG) |
10/30/50 |
10—50 |
%DGW |
Zasilane z systemu | 1 099,00 zł | N |
| DG-7KL3/N |
|
MS-7KL3/N | Katalityczny |
Wodór (H2) |
10/30/50 |
10—50 |
%DGW |
Zasilane z systemu | 1 099,00 zł | N |
| DG-0E.CL2/N |
|
MS-0E.CL2/N | Elektrochemiczny |
Chlor (Cl2) |
1/3/5 |
1—10 |
ppm |
Zasilane z systemu | 1 449,00 zł | N |
| DG-0E.CLO2/N |
|
MS-0E.CLO2/N | Elektrochemiczny |
Dwutlenek chloru (ClO2) |
0,1/0,3/0,5 |
0—1 |
ppm |
Zasilane z systemu | 2 449,00 zł | N |
| DG-0E.ETO/N |
|
MS-0E.ETO/N | Elektrochemiczny |
Tlenek etylenu (C2H4O) |
2/5/10 |
2—20 |
ppm |
Zasilane z systemu | 1 449,00 zł | N |
| DG-0E.HCL/N |
|
MS-0E.HCL/N | Elektrochemiczny |
Chlorowodór (HCl) |
3,4/6,8/10 |
3—10 |
ppm |
Zasilane z systemu | 1 949,00 zł | N |
| DG-0E.NO2/N |
|
MS-0E.NO2/N | Elektrochemiczny |
Dwutlenek azotu (NO2) |
1/3/5 |
1—30 |
ppm |
Zasilane z systemu | 1 449,00 zł | N |
| DG-0E.O3/N |
|
MS-0E.O3/N | Elektrochemiczny |
Ozon (O3) |
0,2/0,3/0,5 |
0—1 |
ppm |
Zasilane z systemu | 1 949,00 zł | N |
| DG-0E.SO2/N |
|
MS-0E.SO2/N | Elektrochemiczny |
Dwutlenek siarki (SO2) |
0,5/1/5 |
1—20 |
ppm |
Zasilane z systemu | 1 449,00 zł | N |
| DG-2E/N |
|
MS-2E/N | Elektrochemiczny |
Tlenek węgla (CO) |
20/100/200 |
20—500 |
ppm |
Zasilane z systemu | 1 199,00 zł | N |
| DG-4E/N |
|
MS-4E/N | Elektrochemiczny |
Amoniak (NH3) |
500/800/800 |
300—1000 |
ppm |
Zasilane z systemu | 1 199,00 zł | N |
| DG-4E/N1 |
|
MS-4E/N1 | Elektrochemiczny |
Amoniak (NH3) |
20/40/60 |
5—100 |
ppm |
Zasilane z systemu | 1 199,00 zł | N |
| DG-4E/N2 |
|
MS-4E/N2 | Elektrochemiczny |
Amoniak (NH3) |
20/40/60 |
5—100 |
ppm |
Zasilane z systemu | 1 469,00 zł | N |
| DG-5E/N |
|
MS-5E/N | Elektrochemiczny |
Siarkowodór (H2S) |
5/10/20 |
5—100 |
ppm |
Zasilane z systemu | 1 199,00 zł | N |
| DG-7E/N |
|
MS-7E/N | Elektrochemiczny |
Wodór (H2) |
500/800/1000 |
500—2000 |
ppm |
Zasilane z systemu | 1 199,00 zł | N |
| DG-9E5/N |
|
MS-9E5/N | Elektrochemiczny |
Tlen (O2) |
19/18/17 |
2—25 |
%v/v |
Zasilane z systemu | 1 199,00 zł | N |
| DG-1R2/N |
|
MS-1R2/N | Optyczny (infra-red) |
Metan (CH4) |
10/30/50 |
5—50 |
%DGW |
Zasilane z systemu | 1 999,00 zł | N |
| DG-1R5/N |
|
MS-1R5/N | Optyczny (infra-red) |
Propan-butan (LPG) |
10/30/50 |
5—50 |
%DGW |
Zasilane z systemu | 1 999,00 zł | N |
| DG-3R/N |
|
MS-3R/N | Optyczny (infra-red) |
Związki organiczne |
20/40/50 |
10—50 |
%DGW |
Zasilane z systemu | 2 199,00 zł | N |
| DG-6R7/N |
|
MS-6R7/N | Optyczny (infra-red) |
R32 lub R410A |
500/1500/2000 |
500—2000 |
ppm |
Zasilane z systemu | F | |
| DG-6R7/N-SF6 |
|
MS-6R7/N-SF6 | Optyczny (infra-red) |
Heksafluorek siarki (SF6) |
500/1500/2000 |
500—2000 |
ppm |
Zasilane z systemu | F | |
| DG-8R/N |
|
MS-8R/N | Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
0,5/1,5/2 |
0—5 |
%v/v |
Zasilane z systemu | 1 999,00 zł | N |
| DG-8R8/N |
|
MS-8R8/N | Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
0,5/1,5/2 |
0—2 |
%v/v |
Zasilane z systemu | 1 449,00 zł | N |
| Model | Moduł sensoryczny | Sensor | Medium | Standardowe progi alarmowe | Zakres pomiarowy | Jednostka miary | Napięcie zasilania | Wyjścia sterujące stykowe | Wyjścia sterujące napięciowe 12V= | Wyjścia dwustanowe (progowe) | Wyjście sterujące "Awaria" | Wyjście sterujące zaworem odcinającym | Sygnalizacja optyczna, wbudowana | Sygnalizacja akustyczna, wbudowana | Akumulator wewnętrzny | Wymiary | Cena netto | G.t. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DG-12/N |
|
MS-12/N | Półprzewodnikowy |
Metan (CH4) |
10/30/(40) |
5—40 |
%DGW |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 769,00 zł | S |
| DG-14/N |
|
MS-14/N | Półprzewodnikowy |
Metan (CH4) |
10/30/(40) |
5—40 |
%DGW |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 769,00 zł | S |
| DG-15/N |
|
MS-15/N | Półprzewodnikowy |
Propan-butan (LPG) |
10/30/(40) |
5—40 |
%DGW |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 769,00 zł | S |
| DG-22/NL |
|
MS-22/NL | Półprzewodnikowy |
Tlenek węgla (CO) |
20/100/(200) |
20—1000 |
ppm |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 819,00 zł | N |
| DG-31/N |
|
MS-31/N | Półprzewodnikowy |
Związki organiczne |
20/40/(50) |
5—40 |
%DGW |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 019,00 zł | N |
| DG-41/N |
|
MS-41/N | Półprzewodnikowy |
Amoniak (NH3) |
500/1500/(2000) |
300—5000 |
ppm |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 819,00 zł | N |
| DG-61/N |
|
MS-61/N | Półprzewodnikowy |
R32 lub R410A |
1000/2000/(2500) |
500—3000 |
ppm |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 819,00 zł | N |
| DG-71/N |
|
MS-71/N | Półprzewodnikowy |
Acetylen (C2H2) lub Wodór (H2) |
10/30/(40) |
5—40 |
%DGW |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 819,00 zł | N |
| DG-73/N |
|
MS-73/N | Półprzewodnikowy |
Wodór (H2) |
10/30/(40) |
5—40 |
%DGW |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 819,00 zł | S |
| DG-1KL/N |
|
MS-1KL/N | Katalityczny |
Metan (CH4) |
10/30/50 |
10—50 |
%DGW |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 199,00 zł | N |
| DG-1KL4/N |
|
MS-1KL4/N | Katalityczny |
Metan (CH4) |
10/30/50 |
10—50 |
%DGW |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 099,00 zł | N |
| DG-1KL5/N |
|
MS-1KL5/N | Katalityczny |
Propan-butan (LPG) |
10/30/50 |
10—50 |
%DGW |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 099,00 zł | N |
| DG-7KL3/N |
|
MS-7KL3/N | Katalityczny |
Wodór (H2) |
10/30/50 |
10—50 |
%DGW |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 099,00 zł | N |
| DG-0E.CL2/N |
|
MS-0E.CL2/N | Elektrochemiczny |
Chlor (Cl2) |
1/3/5 |
1—10 |
ppm |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 449,00 zł | N |
| DG-0E.CLO2/N |
|
MS-0E.CLO2/N | Elektrochemiczny |
Dwutlenek chloru (ClO2) |
0,1/0,3/0,5 |
0—1 |
ppm |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 2 449,00 zł | N |
| DG-0E.ETO/N |
|
MS-0E.ETO/N | Elektrochemiczny |
Tlenek etylenu (C2H4O) |
2/5/10 |
2—20 |
ppm |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 449,00 zł | N |
| DG-0E.HCL/N |
|
MS-0E.HCL/N | Elektrochemiczny |
Chlorowodór (HCl) |
3,4/6,8/10 |
3—10 |
ppm |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 949,00 zł | N |
| DG-0E.NO2/N |
|
MS-0E.NO2/N | Elektrochemiczny |
Dwutlenek azotu (NO2) |
1/3/5 |
1—30 |
ppm |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 449,00 zł | N |
| DG-0E.O3/N |
|
MS-0E.O3/N | Elektrochemiczny |
Ozon (O3) |
0,2/0,3/0,5 |
0—1 |
ppm |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 949,00 zł | N |
| DG-0E.SO2/N |
|
MS-0E.SO2/N | Elektrochemiczny |
Dwutlenek siarki (SO2) |
0,5/1/5 |
1—20 |
ppm |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 449,00 zł | N |
| DG-2E/N |
|
MS-2E/N | Elektrochemiczny |
Tlenek węgla (CO) |
20/100/200 |
20—500 |
ppm |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 199,00 zł | N |
| DG-4E/N |
|
MS-4E/N | Elektrochemiczny |
Amoniak (NH3) |
500/800/800 |
300—1000 |
ppm |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 199,00 zł | N |
| DG-4E/N1 |
|
MS-4E/N1 | Elektrochemiczny |
Amoniak (NH3) |
20/40/60 |
5—100 |
ppm |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 199,00 zł | N |
| DG-4E/N2 |
|
MS-4E/N2 | Elektrochemiczny |
Amoniak (NH3) |
20/40/60 |
5—100 |
ppm |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 469,00 zł | N |
| DG-5E/N |
|
MS-5E/N | Elektrochemiczny |
Siarkowodór (H2S) |
5/10/20 |
5—100 |
ppm |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 199,00 zł | N |
| DG-7E/N |
|
MS-7E/N | Elektrochemiczny |
Wodór (H2) |
500/800/1000 |
500—2000 |
ppm |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 199,00 zł | N |
| DG-9E5/N |
|
MS-9E5/N | Elektrochemiczny |
Tlen (O2) |
19/18/17 |
2—25 |
%v/v |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 199,00 zł | N |
| DG-1R2/N |
|
MS-1R2/N | Optyczny (infra-red) |
Metan (CH4) |
10/30/50 |
5—50 |
%DGW |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 999,00 zł | N |
| DG-1R5/N |
|
MS-1R5/N | Optyczny (infra-red) |
Propan-butan (LPG) |
10/30/50 |
5—50 |
%DGW |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 999,00 zł | N |
| DG-3R/N |
|
MS-3R/N | Optyczny (infra-red) |
Związki organiczne |
20/40/50 |
10—50 |
%DGW |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 2 199,00 zł | N |
| DG-6R7/N |
|
MS-6R7/N | Optyczny (infra-red) |
R32 lub R410A |
500/1500/2000 |
500—2000 |
ppm |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | F | |
| DG-6R7/N-SF6 |
|
MS-6R7/N-SF6 | Optyczny (infra-red) |
Heksafluorek siarki (SF6) |
500/1500/2000 |
500—2000 |
ppm |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | F | |
| DG-8R/N |
|
MS-8R/N | Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
0,5/1,5/2 |
0—5 |
%v/v |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 999,00 zł | N |
| DG-8R8/N |
|
MS-8R8/N | Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
0,5/1,5/2 |
0—2 |
%v/v |
Zasilane z systemu | — | — | 2 | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 449,00 zł | N |
Sugerowane produkty
Obudowy bryzgoszczelne AP-1
Osłony rurowe AR-1
DG/w
Zestawy do testu gazowego GTS
