Pomiarowo-progowe detektory gazów toksycznych, wybuchowych, tlenu (O2) lub czynników chłodniczych o budowie bryzgoszczelnej (wyposażone w magistralę RS-485)
Cyfrowe detektory DG/M są przeznaczone do ciągłej kontroli obecności gazów w pomieszczeniach. Kontrola polega na pomiarze stężenia danego gazu w otaczającym powietrzu. Z chwilą przekroczenia określonych wartości stężenia włączona zostaje optyczna sygnalizacja alarmowa detektora oraz zostaje przekazana informacja do cyfrowego modułu nadzorczego (za pomocą sieci w standardzie przemysłowym RS-485). Detektory przeznaczone są do współpracy w Cyfrowym Systemie Detekcji Gazów.
Detektory posiadają wymienny moduł z sensorem półprzewodnikowym, elektrochemicznym, katalitycznym lub optycznym (Infra-Red). Wymienność modułów sensorycznych usprawnia konserwację, upraszcza kalibrację i obniża koszty eksploatacji.
Urządzenia mogą być w dowolnym momencie doposażone w moduł wyjść stykowych MR2 umożliwiąjący lokalne sterowanie lub wyświetlacz alfanumeryczny ML2 prezentujący wartość stężenia, jednostkę, medium kalibracyjne lub stan detektora.
Detektory DG/M są urządzeniami o konstrukcji zwykłej i nie mogą być stosowane w miejscach klasyfikowanych jako strefy zagrożone wybuchem gazów, par lub pyłów.
Obszar zastosowań
- zakłady przemysłowe,
- centra logistyczne,
- obiekty użyteczności publicznej,
- rozległe pomieszczenia zagrożone emisją gazów toksycznych lub wybuchowych.
Cechy użytkowe
- komunikacja, sterowanie i przesyłanie informacji poprzez port w standardzie RS-485, zgodnie z protokołem MODBUS RTU;
- 3 progi alarmowe oraz tryb pomiarowy (tylko dla sensorów katalitycznych, elektrochemicznych i optycznych);
- wbudowany mikroprocesor sterujący = niezawodność, stabilność pracy, układ kompensacji termicznej, historia stanów alarmowych;
- pół-automatyczne adresowanie w sieci cyfrowej (bez otwierania obudowy);
- sygnalizacja optyczna: LED wielobarwny;
- zdejmowalne zaciski bezśrubowe;
- sensory w wymiennych, inteligentnych modułach;
- stosunkowo krótki czas przenikalności gazów przez osłonę sensora = krótki czas reakcji detektora;
- bryzgoszczelna obudowa z wysokoudarowego ABS (IP44), 2 przepusty kablowe – łatwość łączenia kolejnych detektorów (przelotowo);
- opcjonalnie, w dowolnym momencie, możliwość wyposażenia w jeden z modułów:
- konfiguracja ustawień detektora przez dedykowane oprogramowanie konfiguracyjne „DETnet View”;
- wszystkie detektory są wzorcowane we własnym Laboratorium Wzorcującym GAZEX działającym zgodnie z normą PN-EN ISO/IEC 17025 (akredytacja PCA nr AP150).

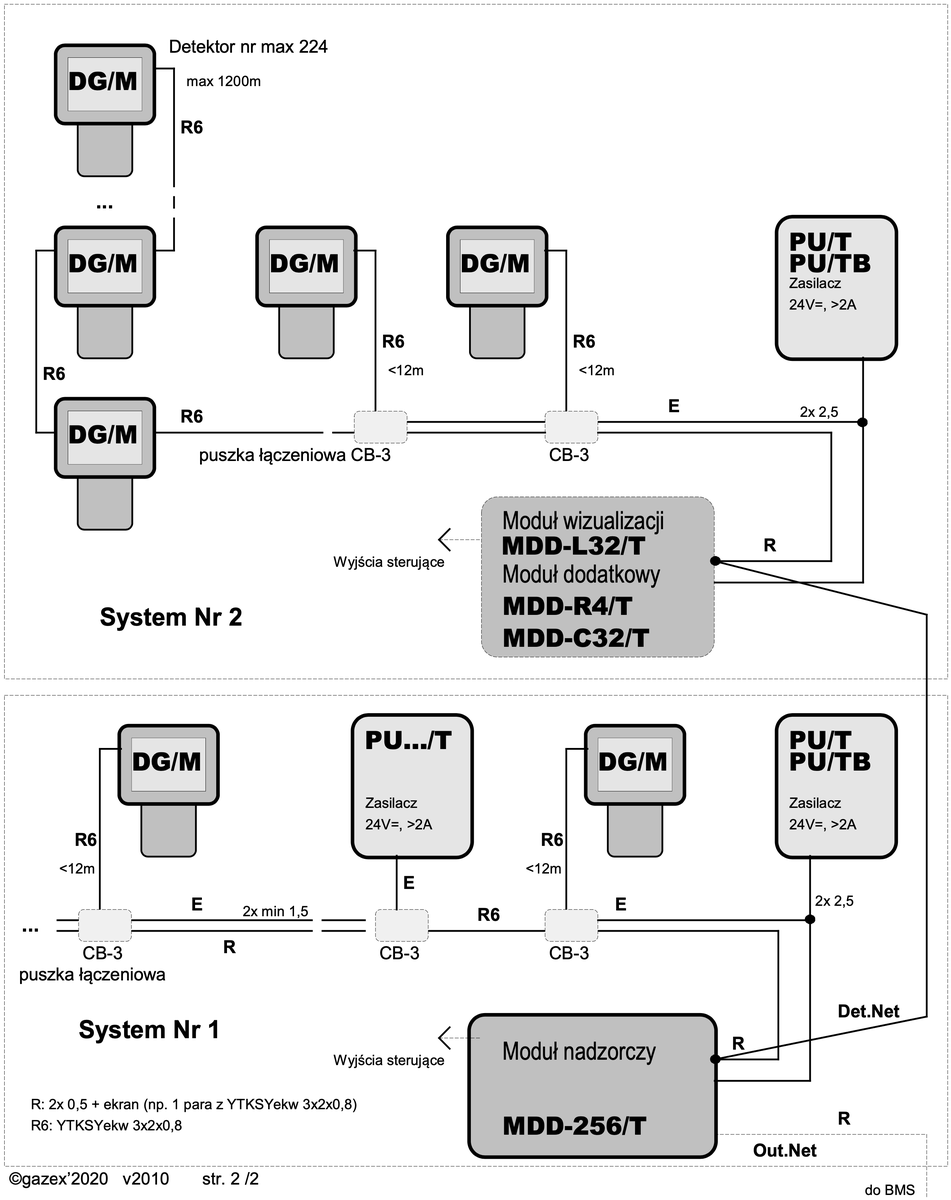

Schemat blokowy
Oferowane modele
| Model | Moduł sensoryczny | Sensor | Medium | Standardowe progi alarmowe | Zakres pomiarowy | J.m. | Napięcie zasilania | |
|---|---|---|---|---|---|---|---|---|
| DG-14/M | Nowość | MS-14/N | Półprzewodnikowy |
Metan (CH4) |
10/30/(40) |
5—40 |
%DGW |
24 V= |
| DG-15/M | Nowość | MS-15/N | Półprzewodnikowy |
Propan-butan (LPG) |
10/30/(40) |
5—40 |
%DGW |
24 V= |
| DG-22L/M | Nowość | MS-22/NL | Półprzewodnikowy |
Tlenek węgla (CO) |
20/100/(200) |
20—1000 |
ppm |
24 V= |
| DG-31/M | Nowość | MS-31/N | Półprzewodnikowy |
Związki organiczne |
20/40/(50) |
5—40 |
%DGW |
24 V= |
| DG-41/M | Nowość | MS-41/N | Półprzewodnikowy |
Amoniak (NH3) |
500/1500/(2000) |
300—5000 |
ppm |
24 V= |
| DG-61/M | Nowość | MS-61/N | Półprzewodnikowy |
R32 lub R410A |
1000/2000/(2500) |
500—3000 |
ppm |
24 V= |
| DG-71/M | Nowość | MS-71/N | Półprzewodnikowy |
Acetylen (C2H2) lub Wodór (H2) |
10/30/(40) |
5—40 |
%DGW |
24 V= |
| DG-73/M | Nowość | MS-73/N | Półprzewodnikowy |
Wodór (H2) |
10/30/(40) |
5—40 |
%DGW |
24 V= |
| DG-1KL/M | Nowość | MS-1KL/N | Katalityczny |
Metan (CH4) |
10/30/50 |
10—50 |
%DGW |
24 V= |
| DG-1KL4/M | Nowość | MS-1KL4/N | Katalityczny |
Metan (CH4) |
10/30/50 |
10—50 |
%DGW |
24 V= |
| DG-1KL5/M | Nowość | MS-1KL5/N | Katalityczny |
Propan-butan (LPG) |
10/30/50 |
10—50 |
%DGW |
24 V= |
| DG-7KL3/M | Nowość | MS-7KL3/N | Katalityczny |
Wodór (H2) |
10/30/50 |
10—50 |
%DGW |
24 V= |
| DG-0E.CL2/M | Nowość | MS-0E.CL2/N | Elektrochemiczny |
Chlor (Cl2) |
1/3/5 |
1—10 |
ppm |
24 V= |
| DG-0E.CLO2/M | Nowość | MS-0E.CLO2/N | Elektrochemiczny |
Dwutlenek chloru (ClO2) |
0,1/0,3/0,5 |
0—1 |
ppm |
24 V= |
| DG-0E.ETO/M | Nowość | MS-0E.ETO/N | Elektrochemiczny |
Tlenek etylenu (C2H4O) |
2/5/10 |
2—20 |
ppm |
24 V= |
| DG-0E.HCL/M | Nowość | MS-0E.HCL/N | Elektrochemiczny |
Chlorowodór (HCl) |
3,4/6,8/10 |
3—30 |
ppm |
24 V= |
| DG-0E.NO2/M | Nowość | MS-0E.NO2/N | Elektrochemiczny |
Dwutlenek azotu (NO2) |
1/3/5 |
1—30 |
ppm |
24 V= |
| DG-0E.O3/M | Nowość | MS-0E.O3/N | Elektrochemiczny |
Ozon (O3) |
0,2/0,3/0,5 |
0—1 |
ppm |
24 V= |
| DG-0E.SO2/M | Nowość | MS-0E.SO2/N | Elektrochemiczny |
Dwutlenek siarki (SO2) |
0,5/1/5 |
1—20 |
ppm |
24 V= |
| DG-2E/M | Nowość | MS-2E/N | Elektrochemiczny |
Tlenek węgla (CO) |
20/100/200 |
20—500 |
ppm |
24 V= |
| DG-4E/M | Nowość | MS-4E/N | Elektrochemiczny |
Amoniak (NH3) |
500/800/800 |
300—1000 |
ppm |
24 V= |
| DG-4E1/M | Nowość | MS-4E/N1 | Elektrochemiczny |
Amoniak (NH3) |
20/40/60 |
5—100 |
ppm |
24 V= |
| DG-4E2/M | Nowość | MS-4E/N2 | Elektrochemiczny |
Amoniak (NH3) |
20/40/60 |
5—100 |
ppm |
24 V= |
| DG-5E/M | Nowość | MS-5E/N | Elektrochemiczny |
Siarkowodór (H2S) |
5/10/20 |
5—100 |
ppm |
24 V= |
| DG-7E/M | Nowość | MS-7E/N | Elektrochemiczny |
Wodór (H2) |
500/800/1000 |
500—2000 |
ppm |
24 V= |
| DG-9E5/M | Nowość | MS-9E5/N | Elektrochemiczny |
Tlen (O2) |
19/18/17 |
2—25 |
%v/v |
24 V= |
| DG-1R2/M | Nowość | MS-1R2/N | Optyczny (infra-red) |
Metan (CH4) |
10/30/50 |
5—50 |
%DGW |
24 V= |
| DG-1R5/M | Nowość | MS-1R5/N | Optyczny (infra-red) |
Propan-butan (LPG) |
10/30/50 |
5—50 |
%DGW |
24 V= |
| DG-3R/M | Nowość | MS-3R/N | Optyczny (infra-red) |
Związki organiczne |
20/40/50 |
10—50 |
%DGW |
24 V= |
| DG-6R7/M | Nowość | MS-6R7/N | Optyczny (infra-red) |
R32 lub R410A |
500/1500/2000 |
500—2000 |
ppm |
24 V= |
| DG-6R7/M-SF6 | Nowość | MS-6R7/N-SF6 | Optyczny (infra-red) |
Heksafluorek siarki (SF6) |
500/1500/2000 |
500—2000 |
ppm |
24 V= |
| DG-8R/M | Nowość | MS-8R/N | Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
0,5/1,5/2 |
0—5 |
%v/v |
24 V= |
| DG-8R8/M | Nowość | MS-8R8/N | Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
0,5/1,5/2 |
0—2 |
%v/v |
24 V= |
| Model | Moduł sensoryczny | Sensor | Medium | Standardowe progi alarmowe | Zakres pomiarowy | J.m. | Napięcie zasilania | Wyjścia sterujące stykowe | Wyjścia sterujące napięciowe 12V= | Wyjścia dwustanowe (progowe) | Wyjście sterujące "Awaria" | Wyjście sterujące zaworem odcinającym | Sygnalizacja optyczna, wbudowana | Sygnalizacja akustyczna, wbudowana | Akumulator wewnętrzny | Wymiary | Cena netto | Cena brutto | G.t. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DG-14/M | Nowość | MS-14/N | Półprzewodnikowy |
Metan (CH4) |
10/30/(40) |
5—40 |
%DGW |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | 809,00 zł | 995,07 zł | S |
| DG-15/M | Nowość | MS-15/N | Półprzewodnikowy |
Propan-butan (LPG) |
10/30/(40) |
5—40 |
%DGW |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | 809,00 zł | 995,07 zł | S |
| DG-22L/M | Nowość | MS-22/NL | Półprzewodnikowy |
Tlenek węgla (CO) |
20/100/(200) |
20—1000 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | 859,00 zł | 1 056,57 zł | N |
| DG-31/M | Nowość | MS-31/N | Półprzewodnikowy |
Związki organiczne |
20/40/(50) |
5—40 |
%DGW |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 059,00 zł | 1 302,57 zł | N |
| DG-41/M | Nowość | MS-41/N | Półprzewodnikowy |
Amoniak (NH3) |
500/1500/(2000) |
300—5000 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | 859,00 zł | 1 056,57 zł | N |
| DG-61/M | Nowość | MS-61/N | Półprzewodnikowy |
R32 lub R410A |
1000/2000/(2500) |
500—3000 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | 859,00 zł | 1 056,57 zł | N |
| DG-71/M | Nowość | MS-71/N | Półprzewodnikowy |
Acetylen (C2H2) lub Wodór (H2) |
10/30/(40) |
5—40 |
%DGW |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | 859,00 zł | 1 056,57 zł | N |
| DG-73/M | Nowość | MS-73/N | Półprzewodnikowy |
Wodór (H2) |
10/30/(40) |
5—40 |
%DGW |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | 859,00 zł | 1 056,57 zł | S |
| DG-1KL/M | Nowość | MS-1KL/N | Katalityczny |
Metan (CH4) |
10/30/50 |
10—50 |
%DGW |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 153 x 60 mm | 1 239,00 zł | 1 523,97 zł | N |
| DG-1KL4/M | Nowość | MS-1KL4/N | Katalityczny |
Metan (CH4) |
10/30/50 |
10—50 |
%DGW |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 153 x 60 mm | 1 139,00 zł | 1 400,97 zł | N |
| DG-1KL5/M | Nowość | MS-1KL5/N | Katalityczny |
Propan-butan (LPG) |
10/30/50 |
10—50 |
%DGW |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 153 x 60 mm | 1 139,00 zł | 1 400,97 zł | N |
| DG-7KL3/M | Nowość | MS-7KL3/N | Katalityczny |
Wodór (H2) |
10/30/50 |
10—50 |
%DGW |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 153 x 60 mm | 1 139,00 zł | 1 400,97 zł | N |
| DG-0E.CL2/M | Nowość | MS-0E.CL2/N | Elektrochemiczny |
Chlor (Cl2) |
1/3/5 |
1—10 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 449,00 zł | 1 782,27 zł | N |
| DG-0E.CLO2/M | Nowość | MS-0E.CLO2/N | Elektrochemiczny |
Dwutlenek chloru (ClO2) |
0,1/0,3/0,5 |
0—1 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | 2 449,00 zł | 3 012,27 zł | N |
| DG-0E.ETO/M | Nowość | MS-0E.ETO/N | Elektrochemiczny |
Tlenek etylenu (C2H4O) |
2/5/10 |
2—20 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 449,00 zł | 1 782,27 zł | N |
| DG-0E.HCL/M | Nowość | MS-0E.HCL/N | Elektrochemiczny |
Chlorowodór (HCl) |
3,4/6,8/10 |
3—30 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 949,00 zł | 2 397,27 zł | N |
| DG-0E.NO2/M | Nowość | MS-0E.NO2/N | Elektrochemiczny |
Dwutlenek azotu (NO2) |
1/3/5 |
1—30 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 449,00 zł | 1 782,27 zł | N |
| DG-0E.O3/M | Nowość | MS-0E.O3/N | Elektrochemiczny |
Ozon (O3) |
0,2/0,3/0,5 |
0—1 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 949,00 zł | 2 397,27 zł | N |
| DG-0E.SO2/M | Nowość | MS-0E.SO2/N | Elektrochemiczny |
Dwutlenek siarki (SO2) |
0,5/1/5 |
1—20 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 449,00 zł | 1 782,27 zł | N |
| DG-2E/M | Nowość | MS-2E/N | Elektrochemiczny |
Tlenek węgla (CO) |
20/100/200 |
20—500 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 239,00 zł | 1 523,97 zł | N |
| DG-4E/M | Nowość | MS-4E/N | Elektrochemiczny |
Amoniak (NH3) |
500/800/800 |
300—1000 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 239,00 zł | 1 523,97 zł | N |
| DG-4E1/M | Nowość | MS-4E/N1 | Elektrochemiczny |
Amoniak (NH3) |
20/40/60 |
5—100 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 239,00 zł | 1 523,97 zł | N |
| DG-4E2/M | Nowość | MS-4E/N2 | Elektrochemiczny |
Amoniak (NH3) |
20/40/60 |
5—100 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 509,00 zł | 1 856,07 zł | N |
| DG-5E/M | Nowość | MS-5E/N | Elektrochemiczny |
Siarkowodór (H2S) |
5/10/20 |
5—100 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 239,00 zł | 1 523,97 zł | N |
| DG-7E/M | Nowość | MS-7E/N | Elektrochemiczny |
Wodór (H2) |
500/800/1000 |
500—2000 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 239,00 zł | 1 523,97 zł | N |
| DG-9E5/M | Nowość | MS-9E5/N | Elektrochemiczny |
Tlen (O2) |
19/18/17 |
2—25 |
%v/v |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 153 x 60 mm | 1 239,00 zł | 1 523,97 zł | N |
| DG-1R2/M | Nowość | MS-1R2/N | Optyczny (infra-red) |
Metan (CH4) |
10/30/50 |
5—50 |
%DGW |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | 2 039,00 zł | 2 507,97 zł | N |
| DG-1R5/M | Nowość | MS-1R5/N | Optyczny (infra-red) |
Propan-butan (LPG) |
10/30/50 |
5—50 |
%DGW |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | 2 039,00 zł | 2 507,97 zł | N |
| DG-3R/M | Nowość | MS-3R/N | Optyczny (infra-red) |
Związki organiczne |
20/40/50 |
10—50 |
%DGW |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | 2 239,00 zł | 2 753,97 zł | N |
| DG-6R7/M | Nowość | MS-6R7/N | Optyczny (infra-red) |
R32 lub R410A |
500/1500/2000 |
500—2000 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | F | ||
| DG-6R7/M-SF6 | Nowość | MS-6R7/N-SF6 | Optyczny (infra-red) |
Heksafluorek siarki (SF6) |
500/1500/2000 |
500—2000 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | F | ||
| DG-8R/M | Nowość | MS-8R/N | Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
0,5/1,5/2 |
0—5 |
%v/v |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | 2 039,00 zł | 2 507,97 zł | N |
| DG-8R8/M | Nowość | MS-8R8/N | Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
0,5/1,5/2 |
0—2 |
%v/v |
24 V= | — | — | — | — | — | ✓ | — | — | 110 x 140 x 55 mm | 1 449,00 zł | 1 782,27 zł | N |
Sugerowane produkty
Przystosowanie detektorów DG/F, DG/M, DG/P lub DG/PV do montażu na kanale wentylacyjnym
Obudowy bryzgoszczelne chroniące detektory przed niekorzystnymi warunkami atmosferycznymi oraz uszkodzeniami mechanicznymi
Osłony z rur profilowanych zabezpieczające detektor przed bezpośrednim uszkodzeniem mechanicznym
Wkrótce w sprzedaży
Moduły rozbudowujące funkcjonalność detektorów DG/M o wyświetlacz alfanumeryczny
Moduły rozbudowujące funkcjonalność detektorów DG/M o dwa przekaźniki ze stykiem NO/NC
Zestawy testowe do kontroli prawidłowości działania detektorów poprzez podanie gazowej mieszaniny testowej do komory pomiarowej detektora
