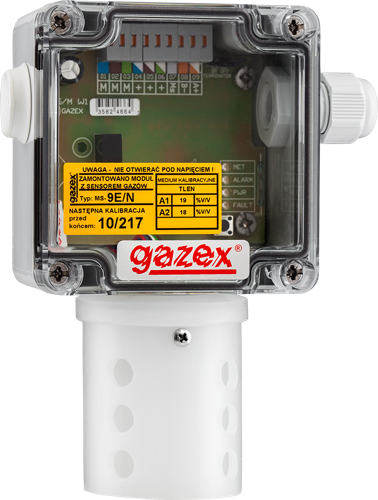

DG-3R/M

DG-3R/M Wyjście RS-485

Grupa urządzenia: Progowe, systemowe detektory gazów
Typ urządzenia: DG/M

Cyfrowe detektory DG/M są przeznaczone do ciągłej kontroli obecności gazów w pomieszczeniach. Kontrola polega na pomiarze stężenia danego gazu w otaczającym powietrzu. Z chwilą przekroczenia określonych wartości stężenia włączona zostaje optyczna sygnalizacja alarmowa detektora oraz zostaje przekazana informacja do cyfrowego modułu nadzorczego (za pomocą sieci w standardzie przemysłowym RS-485). Detektory przeznaczone są do współpracy w Cyfrowym Systemie Detekcji Gazów.

Detektory posiadają wymienny moduł z sensorem półprzewodnikowym, elektrochemicznym lub optycznym (Infra-Red). Wymienność modułów sensorycznych usprawnia konserwację, upraszcza kalibrację i obniża koszty eksploatacji.

Detektory DG/M są urządzeniami o konstrukcji zwykłej i nie mogą być stosowane w miejscach klasyfikowanych jako strefy zagrożone wybuchem gazów, par lub pyłów.

Obszar zastosowań

  • zakłady przemysłowe, centra logistyczne, obiekty użyteczności publicznej;
  • rozległe pomieszczenia zagrożone emisją gazów toksycznych lub wybuchowych.

Cechy użytkowe

  • komunikacja, sterowanie i przesyłanie informacji poprzez port w standardzie RS-485, z protokołem MODBUS RTU;
  • sensory w wymiennych modułach;
  • możliwy dobór sensorów do aplikacji;
  • stosunkowo krótki czas przenikalności gazów przez osłonę sensora – krótki czas reakcji detektora;
  • wbudowany mikroprocesor sterujący oznacza niezawodność, stabilność pracy, półautomatyczne adresowanie w sieci cyfrowej (bez otwierania obudowy);
  • układ kompensacji termicznej;
  • historia stanów alarmowych;
  • zdejmowalne zaciski bezśrubowe z możliwością łączenia dwóch przewodów FTP;
  • bryzgoszczelna obudowa z wysokoudarowego ABS (IP44);
  • dwa przepusty kablowe – łatwość łączenia kolejnych detektorów (przelotowo);
  • selektywna sygnalizacja optyczna LED;
  • opcjonalnie możliwość wyposażenia w dodatkową osłonę z rur stalowych (AR-1d) lub obudowę do kanału wentylacyjnego (wersja DG/w);
  • opcjonalnie możliwość wyposażenia w moduł wyjść stykowych – upgrade do wersji DG/MR w dowolnym momencie;
  • konfiguracja ustawień detektora przez dedykowane oprogramowanie konfiguracyjne „DETnet View”, dostępne pod adresem https://www.gazex.pl/oprogramowanie/;
  • wszystkie detektory są wzorcowane we własnym Laboratorium Wzorcującym GAZEX działającym zgodnie z normą PN-EN ISO/IEC 17025 (akredytacja PCA nr AP150).

Schemat blokowy



Model urządzenia: DG-3R/M

Parametry techniczne

Moduł sensoryczny Sensor Medium Standardowe progi alarmowe lub zakres pomiarowy
MS-3R/N Optyczny (infra-red) Związki organiczne
20/40
%DGW

Wyjście w standardzie RS-485
Sygnalizacja optyczna, wbudowana
Napięcie zasilania
24V=
Wymiary
110 x 140 x 55 mm
Kod EAN
5901769655744
Cena netto
2 139,00 zł N

Dokumentacja

Seria Dane techniczne Karta informacyjna urządzenia Instrukcja obsługi Deklaracja zgodności
W6 Pobierz plik Pobierz plik
W5 Pobierz plik Pobierz plik
W4 Pobierz plik Pobierz plik
W3 Pobierz plik Pobierz plik
