Legal basis (in Polish law)
Dział IV
Wyposażenie techniczne budynków
Rozdział 7
Instalacja gazowa na paliwa gazowe
…
§ 156. 6. Wymagania dla instalacji gazowych, o których mowa w rozporządzeniu, nie dotyczą instalacji przeznaczonych dla celów rolniczych i produkcyjno-przemysłowych (technologicznych).
…
§ 158. 1. Instalacje sygnalizujące niedopuszczalny poziom stężenia gazu mogą być stosowane w budynkach, w których jest ustanowiony stały nadzór, zapewniający podejmowanie działań zaradczych, a także w budynkach jednorodzinnych.
2. Czujki sygnalizujące niedopuszczalny poziom stężenia gazu w budynkach, o których mowa w ust. 1, powinny być instalowane w piwnicach i suterenach oraz w pomieszczeniach, w których istnieje możliwość nagromadzenia gazu przy stanach awaryjnych instalacji lub przyłącza gazowego.
3. Sygnały alarmowe stanu zagrożenia wybuchem w budynkach, z wyłączeniem budynków jednorodzinnych, powinny być kierowane do służb lub osób zobowiązanych do podjęcia skutecznej akcji zapobiegawczej.
4. Zabrania się instalowania urządzeń sygnalizacyjno-odcinających dopływ gazu do części mieszkalnej budynku
wielorodzinnego. Nie dotyczy to indywidualnych urządzeń sygnalizacyjno-odcinających dopływ gazu do odrębnych mieszkań.
5. Urządzenia sygnalizacyjno-odcinające dopływ gazu należy stosować w tych pomieszczeniach, w których łączna nominalna moc cieplna zainstalowanych urządzeń gazowych jest większa niż 60 kW.
6. Zawór odcinający dopływ gazu do budynku, będący elementem składowym urządzenia sygnalizacyjno-odcinającego, powinien być instalowany poza budynkiem, między kurkiem głównym a wprowadzeniem przewodu do budynku.
…
§ 176.9. Do pomieszczeń technicznych z zainstalowanymi kotłami o łącznej mocy cieplnej powyżej 60 kW do 2000 kW, zlokalizowanych w budynku o innym przeznaczeniu niż kotłownia, należy doprowadzić odrębny przewód gazowy, z którego nie mogą być zasilane pozostałe urządzenia gazowe w tym budynku.
Detected substance/property
- Substance/property:
- liquefied petroleum gas (LPG) §
- Hazard:
- explosive gas
- LEL (lower explosive limit):
- 2.1 %v/v
- Density relative to air:
- 1.8
- Substance/property:
- methane (CH4) §
- Hazard:
- explosive gas
- LEL (lower explosive limit):
- 4.4 %v/v
- Density relative to air:
- 0.55
Location of detectors
- at the highest point of the room - under the ceiling above the source of emission and/or in spaces restricted by structural barriers preventing the free movement of the gas (stringers, skylights, etc.); lower edge of the detector approx. 30 cm below the highest point;
- in a place not at risk of direct exposure to outside air, water vapour, liquids, oily vapours, flue gases.
- away from supply air ventilation openings, window and door openings.
Standard configurations of gas detection systems

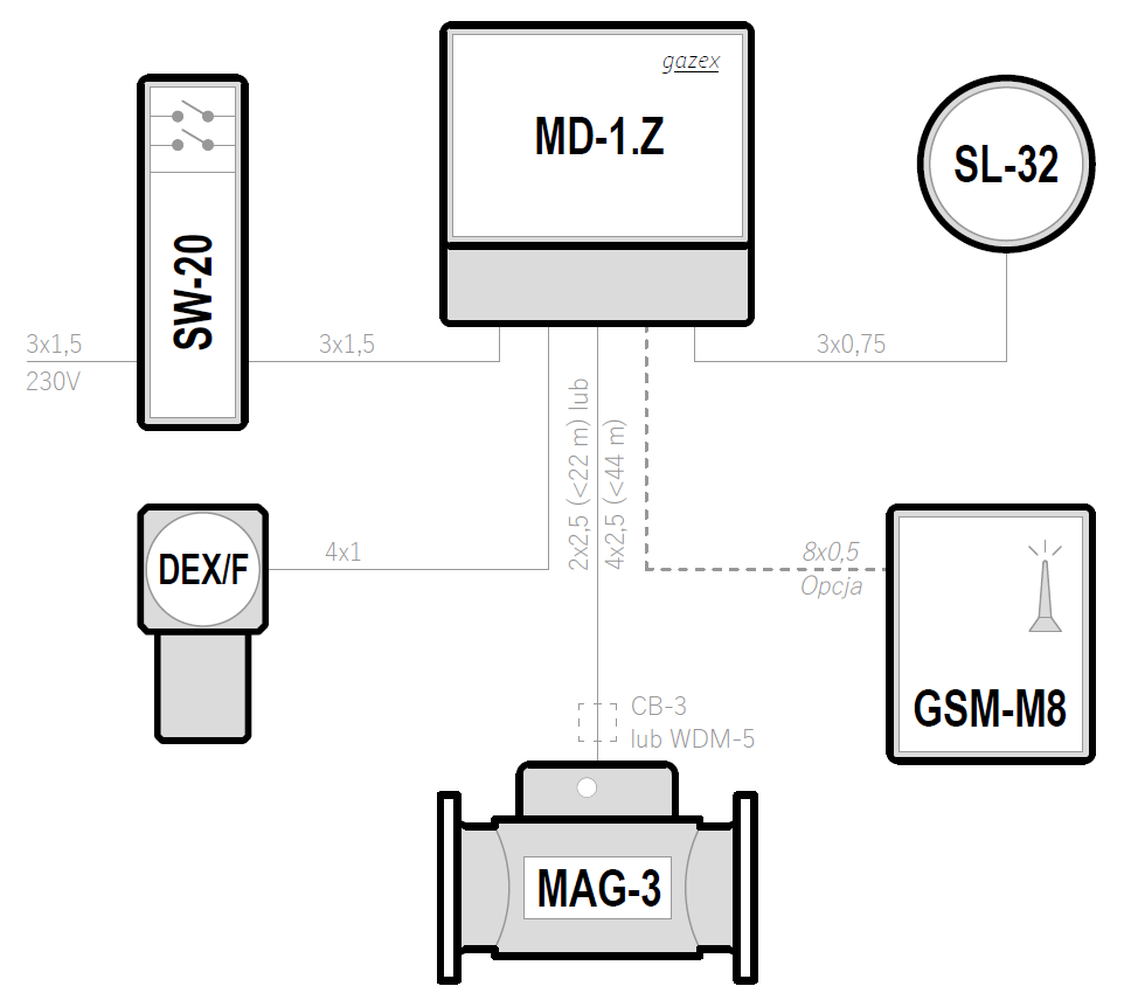

- System topology
- Star
- Supply voltage of the control unit
- 230 V AC
- Control unit
- MD-1.Z
- Maximum number of gas detectors
- 1
- Emergency power backup
- ✓
Sensor semiconductor
Sensor semiconductor

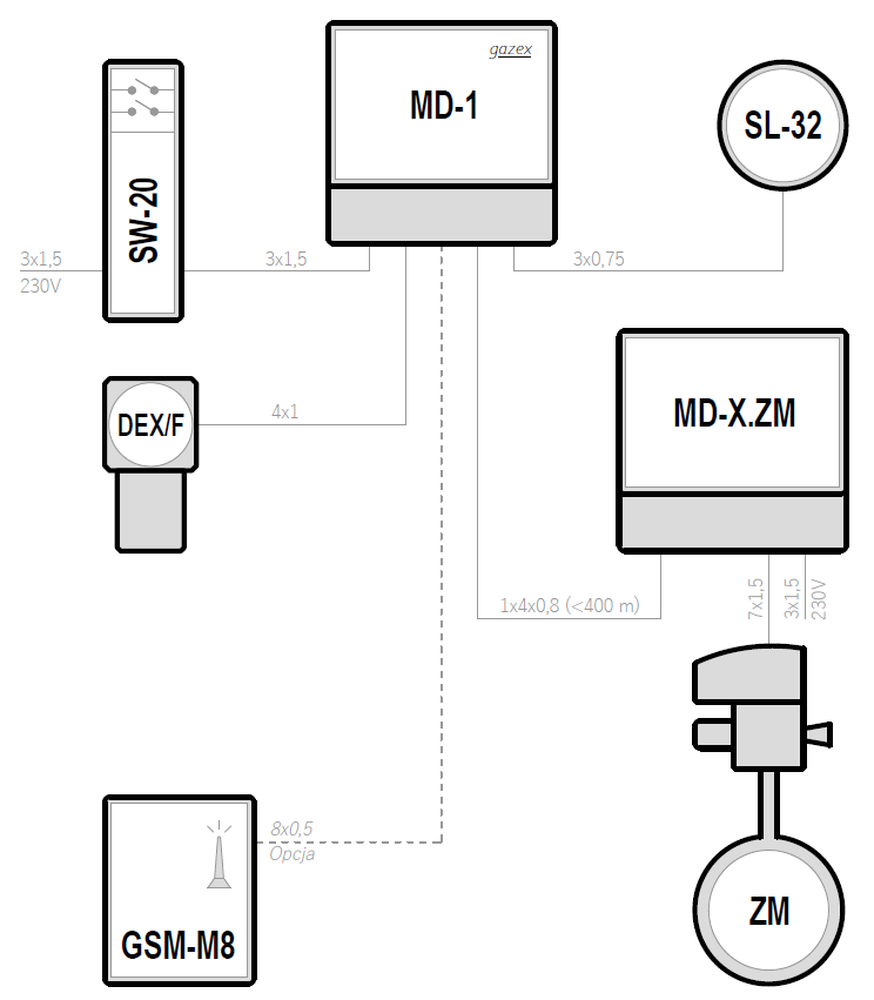

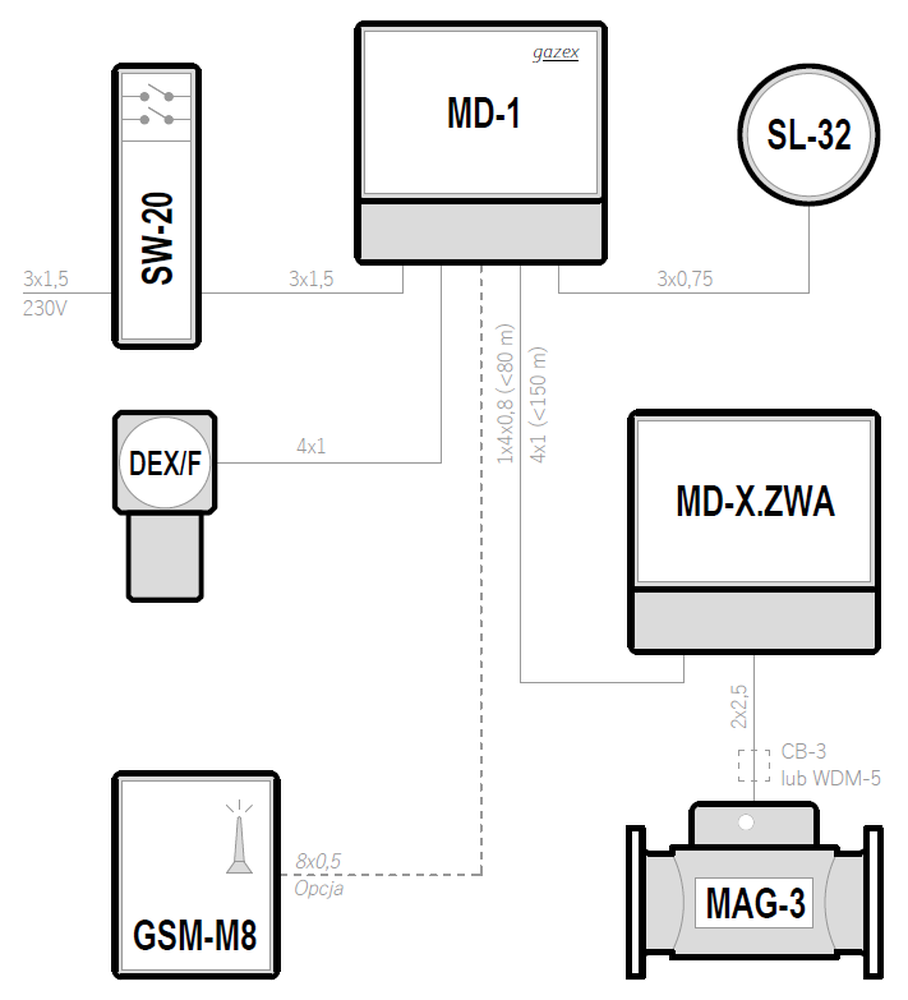

- System topology
- Star
- Supply voltage of the control unit
- 230 V AC
- Control unit
- MD-1
- Maximum number of gas detectors
- 1
- Emergency power backup
- —
Sensor semiconductor
Sensor semiconductor

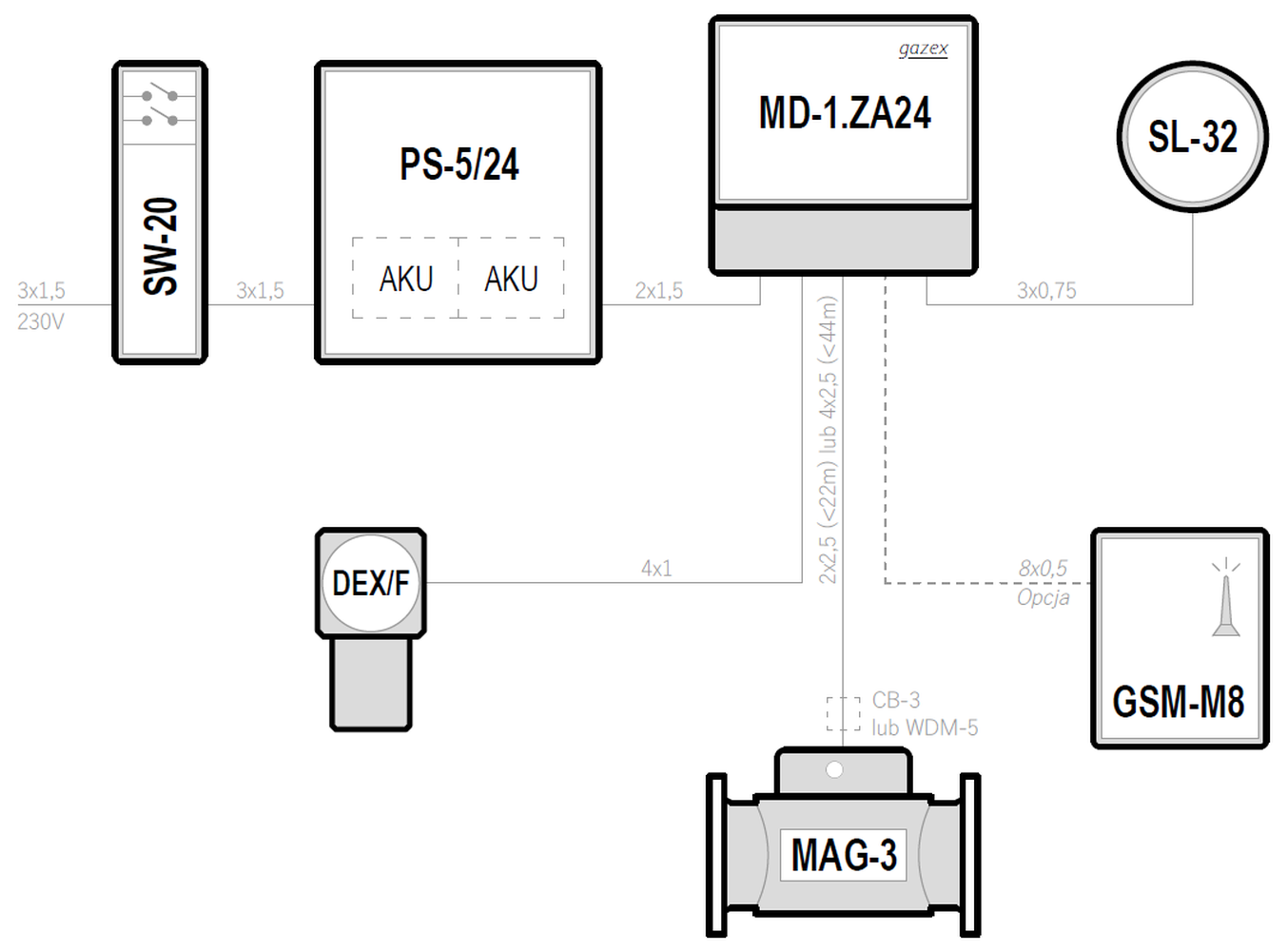

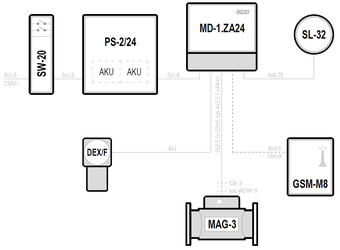

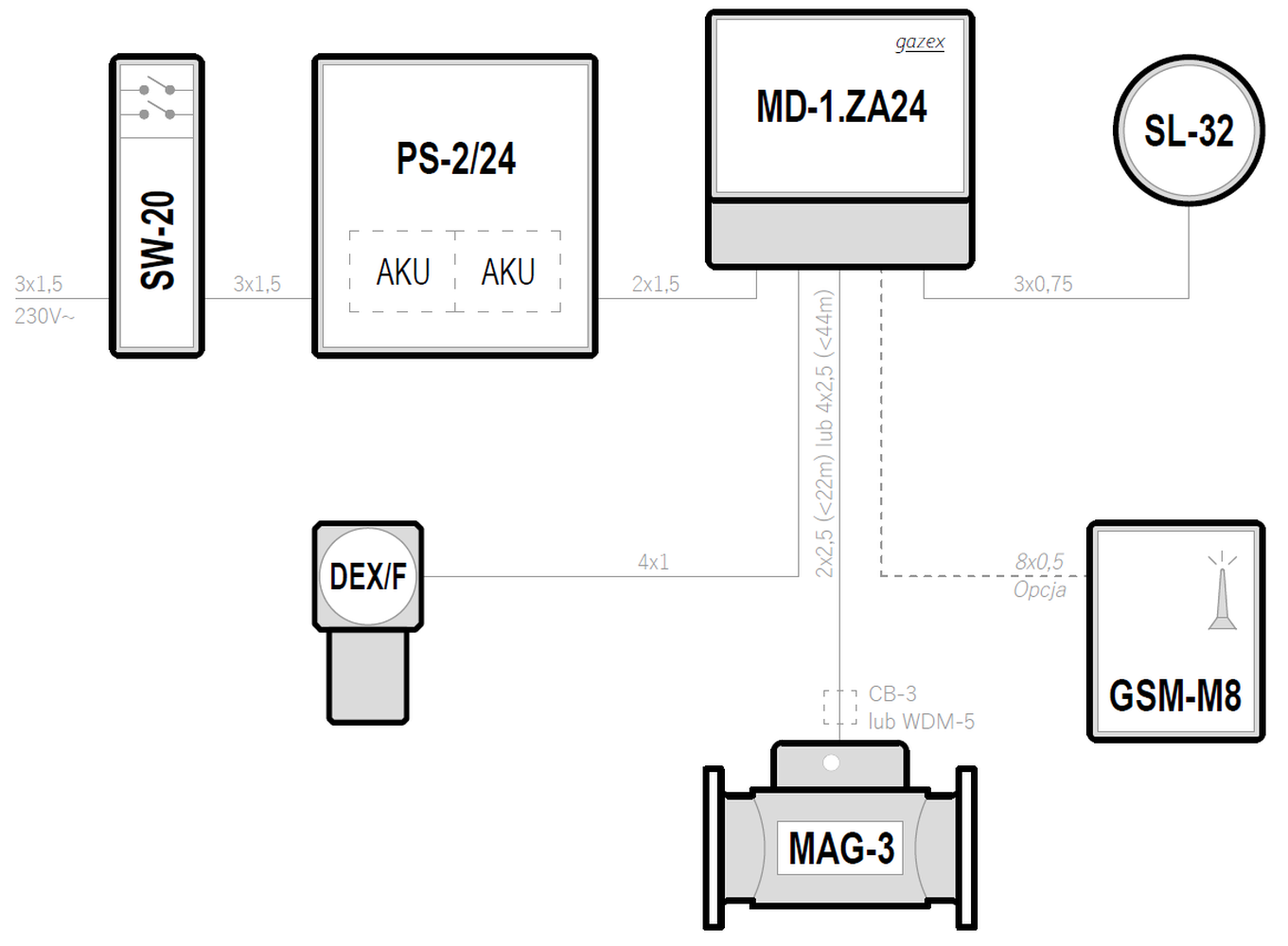

- System topology
- Star
- Supply voltage of the control unit
- 24 V DC
- Control unit
- MD-1.ZA24
- Maximum number of gas detectors
- 1
- Emergency power backup
- ✓
Sensor semiconductor
Sensor semiconductor
Attachments
Legal basis (in Polish law)
Dział IV
Wyposażenie techniczne budynków
Rozdział 7
Instalacja gazowa na paliwa gazowe
…
§ 156. 6. Wymagania dla instalacji gazowych, o których mowa w rozporządzeniu, nie dotyczą instalacji przeznaczonych dla celów rolniczych i produkcyjno-przemysłowych (technologicznych).
…
§ 158. 1. Instalacje sygnalizujące niedopuszczalny poziom stężenia gazu mogą być stosowane w budynkach, w których jest ustanowiony stały nadzór, zapewniający podejmowanie działań zaradczych, a także w budynkach jednorodzinnych.
2. Czujki sygnalizujące niedopuszczalny poziom stężenia gazu w budynkach, o których mowa w ust. 1, powinny być instalowane w piwnicach i suterenach oraz w pomieszczeniach, w których istnieje możliwość nagromadzenia gazu przy stanach awaryjnych instalacji lub przyłącza gazowego.
3. Sygnały alarmowe stanu zagrożenia wybuchem w budynkach, z wyłączeniem budynków jednorodzinnych, powinny być kierowane do służb lub osób zobowiązanych do podjęcia skutecznej akcji zapobiegawczej.
4. Zabrania się instalowania urządzeń sygnalizacyjno-odcinających dopływ gazu do części mieszkalnej budynku
wielorodzinnego. Nie dotyczy to indywidualnych urządzeń sygnalizacyjno-odcinających dopływ gazu do odrębnych mieszkań.
5. Urządzenia sygnalizacyjno-odcinające dopływ gazu należy stosować w tych pomieszczeniach, w których łączna nominalna moc cieplna zainstalowanych urządzeń gazowych jest większa niż 60 kW.
6. Zawór odcinający dopływ gazu do budynku, będący elementem składowym urządzenia sygnalizacyjno-odcinającego, powinien być instalowany poza budynkiem, między kurkiem głównym a wprowadzeniem przewodu do budynku.
…
§ 176.9. Do pomieszczeń technicznych z zainstalowanymi kotłami o łącznej mocy cieplnej powyżej 60 kW do 2000 kW, zlokalizowanych w budynku o innym przeznaczeniu niż kotłownia, należy doprowadzić odrębny przewód gazowy, z którego nie mogą być zasilane pozostałe urządzenia gazowe w tym budynku.
Detected substance/property
- Substance/property:
- liquefied petroleum gas (LPG) §
- Hazard:
- explosive gas
- LEL (lower explosive limit):
- 2.1 %v/v
- Density relative to air:
- 1.8
- Substance/property:
- methane (CH4) §
- Hazard:
- explosive gas
- LEL (lower explosive limit):
- 4.4 %v/v
- Density relative to air:
- 0.55
Location of detectors
- natural gas (methane): vertically mounted with the sensor downwards; installed at the highest point of the room - under the ceiling above the gas consumer and/or in areas restricted by structural barriers preventing the free movement of gas (beams, skylights, etc.); lower edge of the detector approx. 30 cm below the highest point.
- Liquefied petroleum gas (propane-butane): vertically mounted with the sensor downwards; on the floor near gas appliances; lower edge of the detector approx. 30 cm above floor level.
- As close as possible to the point of emission.
- not in direct contact with outside air, water vapour, liquids, oily vapours, flue gases.
- away from supply air vents, window and door openings.
Standard configurations of gas detection systems
- System topology
- Star
- Supply voltage of the control unit
- 230 V AC
- Control unit
- MD-1
- Maximum number of gas detectors
- 1
- Emergency power backup
- —
Sensor semiconductor

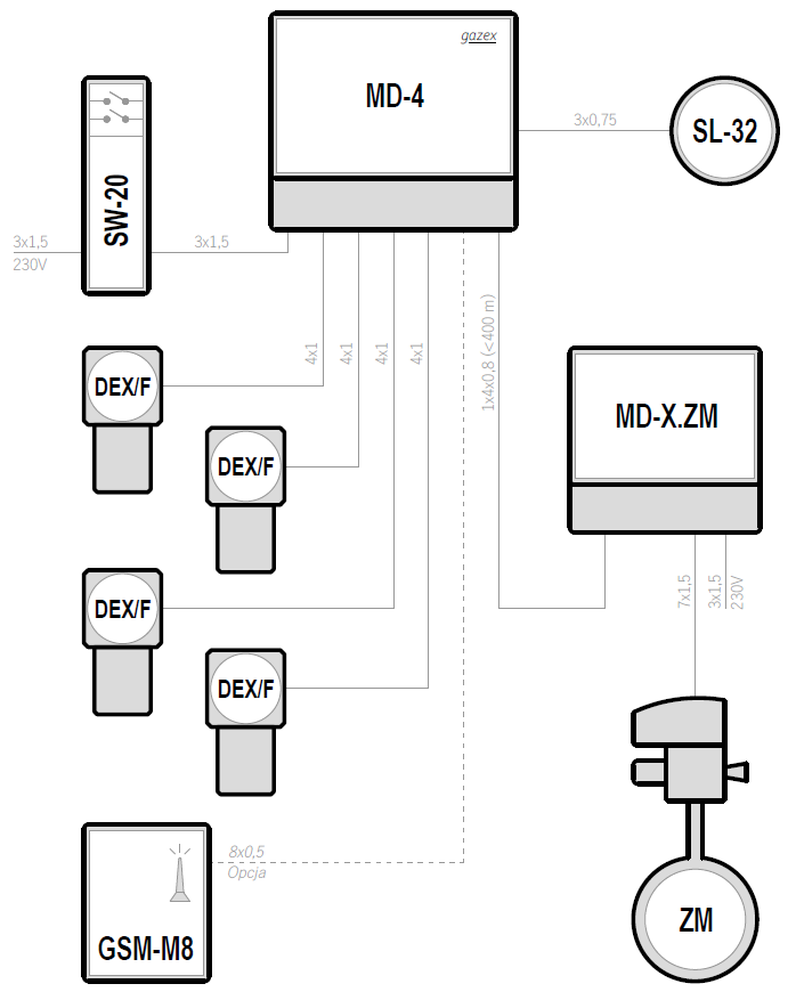

- System topology
- Star
- Supply voltage of the control unit
- 230 V AC
- Control unit
- MD-4
- Maximum number of gas detectors
- 4
- Emergency power backup
- —
Sensor semiconductor

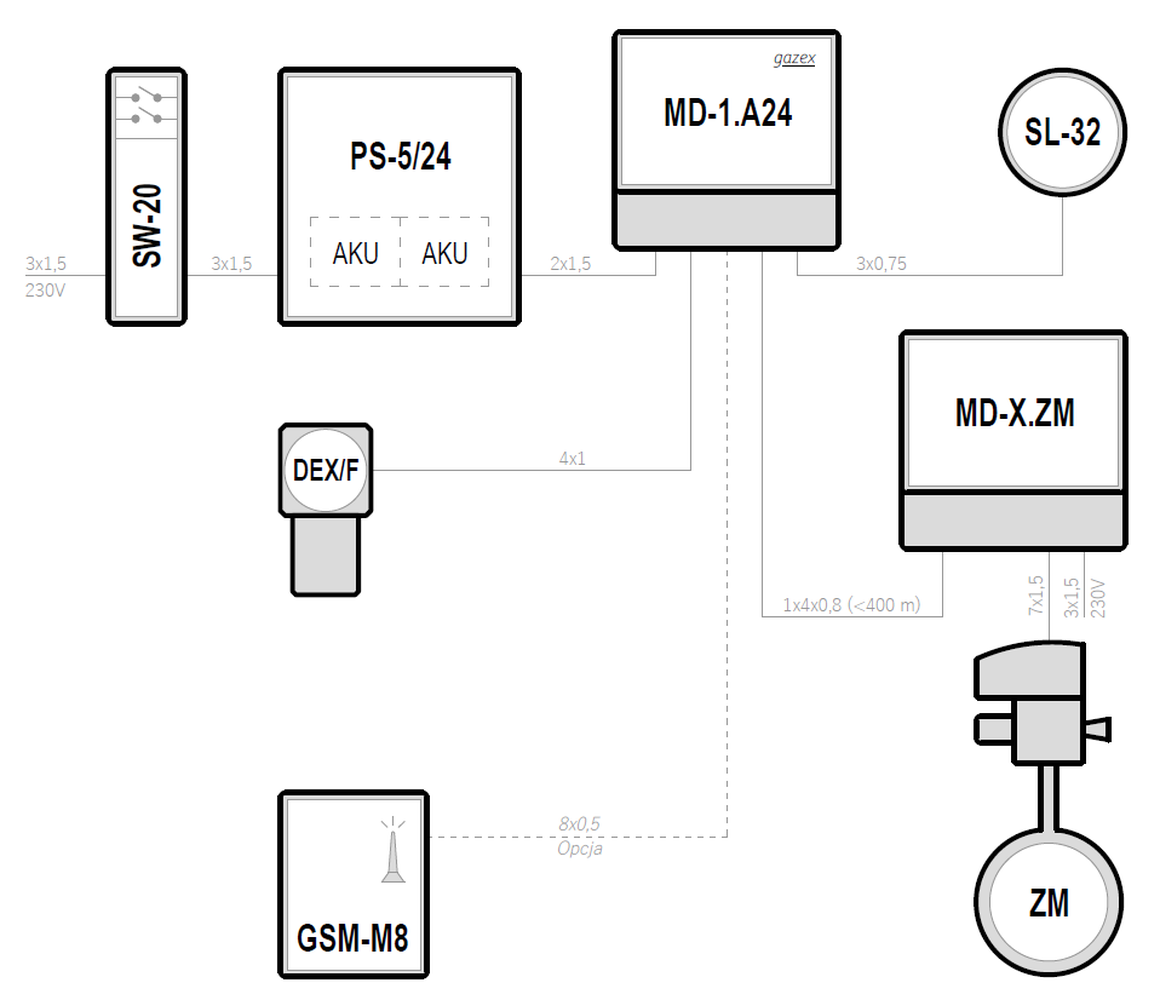

- System topology
- Star
- Supply voltage of the control unit
- 24 V DC
- Control unit
- MD-1.A24
- Maximum number of gas detectors
- 1
- Emergency power backup
- ✓
Sensor semiconductor
