Please note that this page is only available in polish language.

Dwuprogowy System Detekcji Gazów (DSDG) to podstawowy, bardzo prosty w konstrukcji i instalacji system do wykrywania gazów toksycznych i wybuchowych. Jego główną funkcją jest wczesne ostrzeganie o potencjalnym zagrożeniu spowodowanym wzrostem stężenia monitorowanego gazu w powietrzu.

Podstawowy system składa się z detektora gazu, modułu sterującego (centrali) i sygnalizatora. Oczywiście, w zależności od potrzeb, system może być rozbudowany o dodatkowe detektory czy sygnalizatory. Detektory są zwykle dwuprogowe (ewentualnie pomiarowe z funkcjonalnością dwuprogową). Moduły sterujące – wyposażone w wyjścia sterujące – mogą sterować innymi urządzeniami. W zależności od potrzeb mogą włączać np. systemy wentylacji, wstrzymać procesy technologiczne, zamykać klapy i śluzy, odcinać napięcie elektryczne w zagrożonych strefach, aktywować różnego rodzaju systemy bezpieczeństwa.

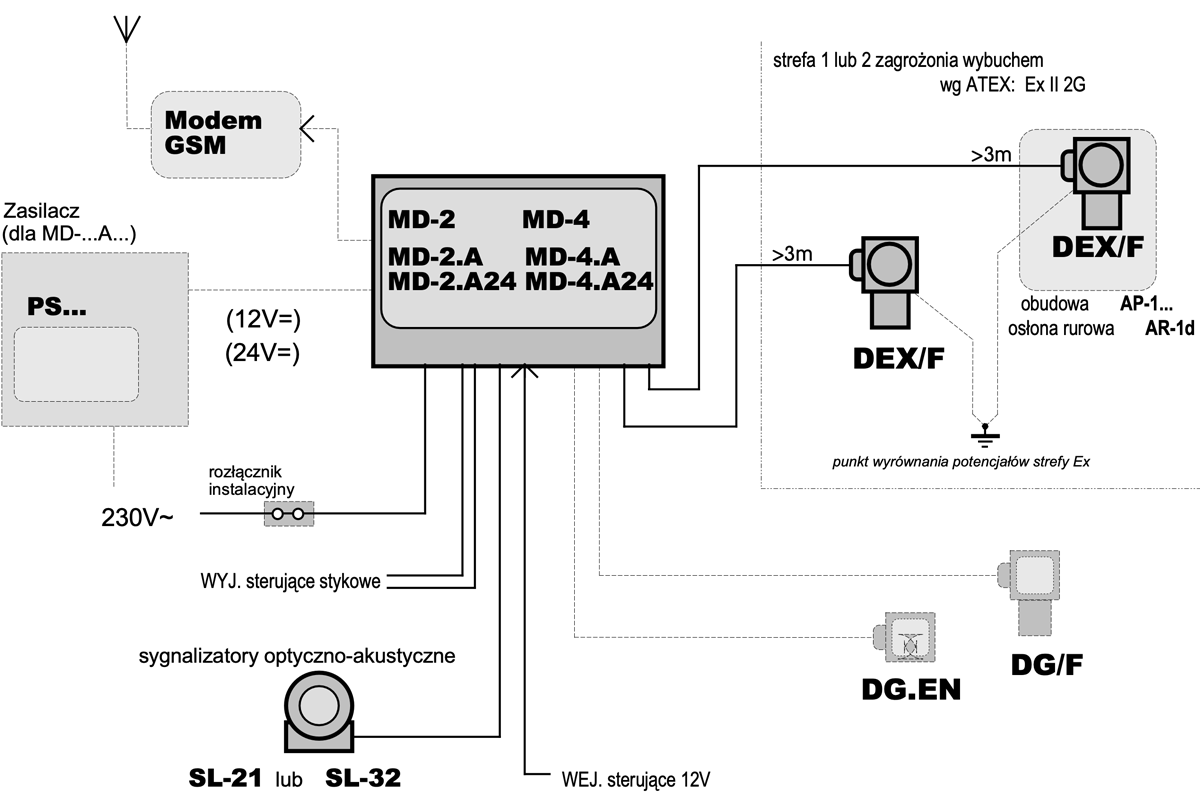

Schemat blokowy Dwuprogowego Systemu Detekcji Gazów
Rys. 1. Schemat blokowy Dwuprogowego Systemu Detekcji Gazu.


Elementy składowe Dwuprogowego Systemu Detekcji Gazu

Detektory gazu
DEX/F
DEX/F Ex
ATEX compliant, threshold detectors of toxic and combustible gases (also oxygen and Freon HFC)
DG/F
DG/F
Threshold detectors of toxic and combustible gases (also oxygen and Freon HFC) with splash-proof construction
DG.EN
DG.EN
Cost-effective threshold detectors of toxic and combustible gases (also oxygen and Freon HFC) with splash-proof construction
Moduły sterujące
MD-1, MD-2, MD-4
MD-1, MD-2, MD-4
Control and power supply units for 1 or up to 2/4 of DEX/F, DEX/A, DG/F or DG.EN threshold gas detectors
Akcesoria
SL-21
Visual and acoustic warning devices SL-21
Visual and acoustic warning devices for visual and acoustic signalling of alarm conditions
SL-32
Visual and acoustic warning devices SL-32
Visual and acoustic warning devices for visual and acoustic signalling of alarm conditions
SW-20
Installation switches SW-20
Double switches for 230 AC power supply
