Pomiarowe, systemowe detektory gazów DG/PV
Pomiarowe detektory gazów toksycznych, wybuchowych, tlenu (O2) lub czynników chłodniczych o budowie bryzgoszczelnej z aktywnym wyjściem prądowym 4-20 mA oraz wyjściem napięciowym 2-10 V (do systemów obcych)
Detektory pomiarowe typu DG/PV są przeznaczone do pomiaru niebezpiecznych stężeń gazów toksycznych, wybuchowych lub tlenu w powietrzu w pomieszczeniach przemysłowych, zamkniętych. Posiadają wymienny moduł z sensorem pomiarowym.
Są przeznaczone do współpracy z centralami (systemami) różnych producentów wymagających detektorów z aktywnym wyjściem prądowym 4-20 mA lub wyjściem napięciowym 2-10 V.
DG/PV są urządzeniami o konstrukcji zwykłej i nie mogą być stosowane w strefach klasyfikowanych jako strefy zagrożone wybuchem gazów, par lub pyłów.
(Uwaga: Detektory DG/PV nie są przeznaczone do współpracy z modułami typu MDP, MDA lub MDD).
Cechy użytkowe
- wymienny sensor gazów;
- 2 wyjścia: prądowe w standardzie 4-20 mA (aktywne tj. emitujące prąd) oraz napięciowe 2-1 0V;
- wbudowana sygnalizacja przekroczenia zakresu pomiarowego, temperaturowego, licznik czasu pracy, historia stanów awaryjnych oraz sygnalizacja upływu terminu kalibracji;
- układ kompensacji termicznej (może być stosowany przy zmiennych warunkach otoczenia);
- łatwa penetracja gazów przez osłonę sensora – stosunkowo krótki czas odpowiedzi detektora;
- wbudowana sygnalizacja optyczna (2 lampki LED);
- zdejmowalne zaciski z możliwością osadzania żył jedno- i wielodrutowych (linka – bez zaciskania tulejek);
- bryzgoszczelna osłona sensora gazu IP44 (w zalecanej pozycji montażowej);
- możliwość wyposażenia w mechaniczną osłonę z rur profilowanych typu AR-1d (montaż w strefach narażonych na uszkodzenia mechaniczne np. składy, hurtownie, parkingi);
- możliwość wyposażenia w obudowę do umieszczenia na kanale wentylacyjnym (opcja DG/w);
- moduły sensoryczne do DG/PV i DG/P są zamienne (można stosować różne moduły do tego samego korpusu DG/PV) – należy jednak uwzględnić warunki instalacji dla poszczególnych mediów;
- wszystkie detektory są wzorcowane we własnym Laboratorium Wzorcującym GAZEX działającym zgodnie z normą PN-EN ISO/IEC 17025 (akredytacja PCA nr AP150).

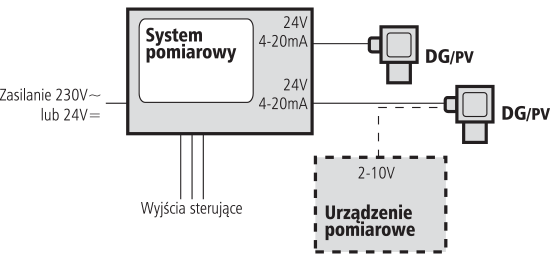

Schemat blokowy
Oferowane modele
| Model | Moduł sensoryczny | Sensor | Medium | Standardowe progi alarmowe | Zakres pomiarowy | Jednostka miary | Napięcie zasilania | Cena netto | G.t. | |
|---|---|---|---|---|---|---|---|---|---|---|
| DG-PV1KL | MS-1KL/N | Katalityczny |
Metan (CH4) |
10/30/50 |
10—50 |
%DGW |
24 V= | 1 199,00 zł | N | |
| DG-PV1KL4 | MS-1KL4/N | Katalityczny |
Metan (CH4) |
10/30/50 |
10—50 |
%DGW |
24 V= | 1 099,00 zł | N | |
| DG-PV1KL5 | MS-1KL5/N | Katalityczny |
Propan-butan (LPG) |
10/30/50 |
10—50 |
%DGW |
24 V= | 1 099,00 zł | N | |
| DG-PV7KL3 | MS-7KL3/N | Katalityczny |
Wodór (H2) |
10/30/50 |
10—50 |
%DGW |
24 V= | 1 099,00 zł | N | |
| DG-PV0E.CL2 | MS-0E.CL2/N | Elektrochemiczny |
Chlor (Cl2) |
1/3/5 |
1—10 |
ppm |
24 V= | 1 449,00 zł | N | |
| DG-PV0E.CLO2 | MS-0E.CLO2/N | Elektrochemiczny |
Dwutlenek chloru (ClO2) |
0,1/0,3/0,5 |
0—1 |
ppm |
24 V= | 2 449,00 zł | N | |
| DG-PV0E.ETO | MS-0E.ETO/N | Elektrochemiczny |
Tlenek etylenu (C2H4O) |
2/5/10 |
2—20 |
ppm |
24 V= | 1 449,00 zł | N | |
| DG-PV0E.HCL | MS-0E.HCL/N | Elektrochemiczny |
Chlorowodór (HCl) |
3,4/6,8/10 |
3—10 |
ppm |
24 V= | 1 949,00 zł | N | |
| DG-PV0E.NO2 | MS-0E.NO2/N | Elektrochemiczny |
Dwutlenek azotu (NO2) |
1/3/5 |
1—30 |
ppm |
24 V= | 1 449,00 zł | N | |
| DG-PV0E.O3 | MS-0E.O3/N | Elektrochemiczny |
Ozon (O3) |
0,2/0,3/0,5 |
0—1 |
ppm |
24 V= | 1 949,00 zł | N | |
| DG-PV0E.SO2 | MS-0E.SO2/N | Elektrochemiczny |
Dwutlenek siarki (SO2) |
0,5/1/5 |
1—20 |
ppm |
24 V= | 1 449,00 zł | N | |
| DG-PV2E | MS-2E/N | Elektrochemiczny |
Tlenek węgla (CO) |
20/100/200 |
20—500 |
ppm |
24 V= | 1 199,00 zł | N | |
| DG-PV4E | MS-4E/N | Elektrochemiczny |
Amoniak (NH3) |
500/800/800 |
300—1000 |
ppm |
24 V= | 1 199,00 zł | N | |
| DG-PV4E1 | MS-4E/N1 | Elektrochemiczny |
Amoniak (NH3) |
20/40/60 |
5—100 |
ppm |
24 V= | 1 199,00 zł | N | |
| DG-PV4E2 | MS-4E/N2 | Elektrochemiczny |
Amoniak (NH3) |
20/40/60 |
5—100 |
ppm |
24 V= | 1 469,00 zł | N | |
| DG-PV5E | MS-5E/N | Elektrochemiczny |
Siarkowodór (H2S) |
5/10/20 |
5—100 |
ppm |
24 V= | 1 199,00 zł | N | |
| DG-PV7E | MS-7E/N | Elektrochemiczny |
Wodór (H2) |
500/800/1000 |
500—2000 |
ppm |
24 V= | 1 199,00 zł | N | |
| DG-PV9E5 | MS-9E5/N | Elektrochemiczny |
Tlen (O2) |
19/18/17 |
2—25 |
%v/v |
24 V= | 1 199,00 zł | N | |
| DG-PV1R2 | MS-1R2/N | Optyczny (infra-red) |
Metan (CH4) |
10/30/50 |
5—50 |
%DGW |
24 V= | 1 999,00 zł | N | |
| DG-PV1R5 | MS-1R5/N | Optyczny (infra-red) |
Propan-butan (LPG) |
10/30/50 |
5—50 |
%DGW |
24 V= | 1 999,00 zł | N | |
| DG-PV3R | MS-3R/N | Optyczny (infra-red) |
Związki organiczne |
20/40/50 |
10—50 |
%DGW |
24 V= | 2 199,00 zł | N | |
| DG-PV6R7 | MS-6R7/N | Optyczny (infra-red) |
R32 lub R410A |
500/1500/2000 |
500—2000 |
ppm |
24 V= | F | ||
| DG-PV6R7-SF6 | MS-6R7/N-SF6 | Optyczny (infra-red) |
Heksafluorek siarki (SF6) |
500/1500/2000 |
500—2000 |
ppm |
24 V= | F | ||
| DG-PV8R | MS-8R/N | Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
0,5/1,5/2 |
0—5 |
%v/v |
24 V= | 1 999,00 zł | N | |
| DG-PV8R8 | MS-8R8/N | Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
0,5/1,5/2 |
0—2 |
%v/v |
24 V= | 1 449,00 zł | N | |
| Model | Moduł sensoryczny | Sensor | Medium | Standardowe progi alarmowe | Zakres pomiarowy | Jednostka miary | Napięcie zasilania | Wyjścia sterujące stykowe | Wyjścia sterujące napięciowe 12V= | Wyjścia dwustanowe (progowe) | Wyjście sterujące "Awaria" | Wyjście sterujące zaworem odcinającym | Wyjście w standardzie 4-20mA | Wyjście w standardzie 0-10V | Wyjście w standardzie 2-10V | Wyjście w standardzie RS-485 | Sygnalizacja optyczna, wbudowana | Sygnalizacja akustyczna, wbudowana | Akumulator wewnętrzny | Wymiary | Cena netto | G.t. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DG-PV1KL | MS-1KL/N | Katalityczny |
Metan (CH4) |
10/30/50 |
10—50 |
%DGW |
24 V= | — | — | — | — | — | ✓ | — | ✓ | — | ✓ | — | — | — | 1 199,00 zł | N | |
| DG-PV1KL4 | MS-1KL4/N | Katalityczny |
Metan (CH4) |
10/30/50 |
10—50 |
%DGW |
24 V= | — | — | — | — | — | ✓ | — | ✓ | — | ✓ | — | — | — | 1 099,00 zł | N | |
| DG-PV1KL5 | MS-1KL5/N | Katalityczny |
Propan-butan (LPG) |
10/30/50 |
10—50 |
%DGW |
24 V= | — | — | — | — | — | ✓ | — | ✓ | — | ✓ | — | — | — | 1 099,00 zł | N | |
| DG-PV7KL3 | MS-7KL3/N | Katalityczny |
Wodór (H2) |
10/30/50 |
10—50 |
%DGW |
24 V= | — | — | — | — | — | ✓ | — | ✓ | — | ✓ | — | — | — | 1 099,00 zł | N | |
| DG-PV0E.CL2 | MS-0E.CL2/N | Elektrochemiczny |
Chlor (Cl2) |
1/3/5 |
1—10 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | ✓ | — | ✓ | — | — | 110 x 140 x 55 mm | 1 449,00 zł | N | |
| DG-PV0E.CLO2 | MS-0E.CLO2/N | Elektrochemiczny |
Dwutlenek chloru (ClO2) |
0,1/0,3/0,5 |
0—1 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | ✓ | — | ✓ | — | — | 110 x 140 x 55 mm | 2 449,00 zł | N | |
| DG-PV0E.ETO | MS-0E.ETO/N | Elektrochemiczny |
Tlenek etylenu (C2H4O) |
2/5/10 |
2—20 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | ✓ | — | ✓ | — | — | 110 x 140 x 55 mm | 1 449,00 zł | N | |
| DG-PV0E.HCL | MS-0E.HCL/N | Elektrochemiczny |
Chlorowodór (HCl) |
3,4/6,8/10 |
3—10 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | ✓ | — | ✓ | — | — | 110 x 140 x 55 mm | 1 949,00 zł | N | |
| DG-PV0E.NO2 | MS-0E.NO2/N | Elektrochemiczny |
Dwutlenek azotu (NO2) |
1/3/5 |
1—30 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | ✓ | — | ✓ | — | — | 110 x 140 x 55 mm | 1 449,00 zł | N | |
| DG-PV0E.O3 | MS-0E.O3/N | Elektrochemiczny |
Ozon (O3) |
0,2/0,3/0,5 |
0—1 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | ✓ | — | ✓ | — | — | 110 x 140 x 55 mm | 1 949,00 zł | N | |
| DG-PV0E.SO2 | MS-0E.SO2/N | Elektrochemiczny |
Dwutlenek siarki (SO2) |
0,5/1/5 |
1—20 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | ✓ | — | ✓ | — | — | 110 x 140 x 55 mm | 1 449,00 zł | N | |
| DG-PV2E | MS-2E/N | Elektrochemiczny |
Tlenek węgla (CO) |
20/100/200 |
20—500 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | ✓ | — | ✓ | — | — | 110 x 140 x 55 mm | 1 199,00 zł | N | |
| DG-PV4E | MS-4E/N | Elektrochemiczny |
Amoniak (NH3) |
500/800/800 |
300—1000 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | ✓ | — | ✓ | — | — | 110 x 140 x 55 mm | 1 199,00 zł | N | |
| DG-PV4E1 | MS-4E/N1 | Elektrochemiczny |
Amoniak (NH3) |
20/40/60 |
5—100 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | ✓ | — | ✓ | — | — | 110 x 140 x 55 mm | 1 199,00 zł | N | |
| DG-PV4E2 | MS-4E/N2 | Elektrochemiczny |
Amoniak (NH3) |
20/40/60 |
5—100 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | ✓ | — | ✓ | — | — | 110 x 140 x 55 mm | 1 469,00 zł | N | |
| DG-PV5E | MS-5E/N | Elektrochemiczny |
Siarkowodór (H2S) |
5/10/20 |
5—100 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | ✓ | — | ✓ | — | — | 110 x 140 x 55 mm | 1 199,00 zł | N | |
| DG-PV7E | MS-7E/N | Elektrochemiczny |
Wodór (H2) |
500/800/1000 |
500—2000 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | ✓ | — | ✓ | — | — | 110 x 140 x 55 mm | 1 199,00 zł | N | |
| DG-PV9E5 | MS-9E5/N | Elektrochemiczny |
Tlen (O2) |
19/18/17 |
2—25 |
%v/v |
24 V= | — | — | — | — | — | ✓ | — | ✓ | — | ✓ | — | — | — | 1 199,00 zł | N | |
| DG-PV1R2 | MS-1R2/N | Optyczny (infra-red) |
Metan (CH4) |
10/30/50 |
5—50 |
%DGW |
24 V= | — | — | — | — | — | ✓ | — | ✓ | — | ✓ | — | — | 110 x 140 x 55 mm | 1 999,00 zł | N | |
| DG-PV1R5 | MS-1R5/N | Optyczny (infra-red) |
Propan-butan (LPG) |
10/30/50 |
5—50 |
%DGW |
24 V= | — | — | — | — | — | ✓ | — | ✓ | — | ✓ | — | — | 110 x 140 x 55 mm | 1 999,00 zł | N | |
| DG-PV3R | MS-3R/N | Optyczny (infra-red) |
Związki organiczne |
20/40/50 |
10—50 |
%DGW |
24 V= | — | — | — | — | — | ✓ | — | ✓ | — | ✓ | — | — | 110 x 140 x 55 mm | 2 199,00 zł | N | |
| DG-PV6R7 | MS-6R7/N | Optyczny (infra-red) |
R32 lub R410A |
500/1500/2000 |
500—2000 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | ✓ | — | ✓ | — | — | 110 x 140 x 55 mm | F | ||
| DG-PV6R7-SF6 | MS-6R7/N-SF6 | Optyczny (infra-red) |
Heksafluorek siarki (SF6) |
500/1500/2000 |
500—2000 |
ppm |
24 V= | — | — | — | — | — | ✓ | — | ✓ | — | ✓ | — | — | 110 x 140 x 55 mm | F | ||
| DG-PV8R | MS-8R/N | Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
0,5/1,5/2 |
0—5 |
%v/v |
24 V= | — | — | — | — | — | ✓ | — | ✓ | — | ✓ | — | — | 110 x 140 x 55 mm | 1 999,00 zł | N | |
| DG-PV8R8 | MS-8R8/N | Optyczny (infra-red) |
Dwutlenek węgla (CO2) |
0,5/1,5/2 |
0—2 |
%v/v |
24 V= | — | — | — | — | — | ✓ | — | ✓ | — | ✓ | — | — | 110 x 140 x 55 mm | 1 449,00 zł | N | |
