WG-20.EG/A24

WG-20.EG/A24

Grupa urządzenia: Kontrolery wentylacji
Typ urządzenia: WG.EG

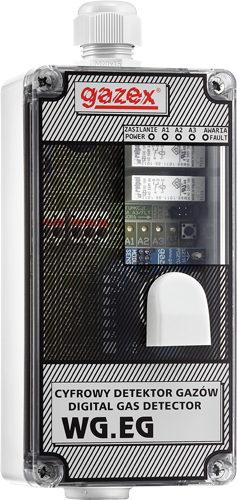

Cyfrowe detektory gazów typu WG.EG są urządzeniami przeznaczonymi do ciągłej kontroli nadmiaru spalin samochodowych oraz obecności gazów wybuchowych w garażach zamkniętych.

Kontrola polega na cyklicznym pomiarze stężenia gazu w otaczającym powietrzu. Z chwilą przekroczenia ściśle określonych wartości progowych, włączona zostaje optyczna sygnalizacja alarmowa detektora oraz zostają uaktywnione wyjścia sterujące.

Obszar zastosowań

  • garaże zamknięte i parkingi podziemne – sterowanie wentylacją,
  • stacje kontroli pojazdów i warsztaty samochodowe – sterowanie wyciągiem,
  • magazyny, rękawy/strefy załadowcze i centra logistyczne.

Cechy użytkowe

  • selektywny pomiar stężenia tlenku węgla lub metanu lub dwutlenku węgla;
  • wbudowany mikroprocesor sterujący wszystkimi funkcjami detektora – niezawodność, stabilność pracy, układ kompensacji termicznej, historia zdarzeń, testowanie i kalibracja bez ingerencji do wnętrza obudowy;
  • wymienny sensor gazu gwarantuje prostą i tanią eksploatację;
  • detektor całkowicie automatyczny, nie posiada żadnych elementów regulacyjnych;
  • 3 progi alarmowe (dla CO zgodnie z europejską normą PN-EN 50545-1:2012);
  • 3 wyjścia separowane z możliwością konfiguracji połączenia styku wspólnego (wybór funkcji przełącznikiem), dodatkowy zestaw złącz do podłączenia kolejnego detektora;
  • możliwość wykorzystania wyjścia A3 jako Awaria lub do sterowania drugim zestawem sygnalizatorów, np. osobno dla CO i LPG w garażu;
  • wszystkie zaciski zdejmowalne, z możliwością bezpośredniego łączenia przewodów wielodrutowych (typu linka);
  • jednoczęściowa konstrukcja: wymienny sensor gazu + zasilacz + układy sterujące w jednej solidnej, bryzgoszczelnej obudowie (IP54 w zalecanej pozycji montażowej);
  • wszystkie detektory są wzorcowane we własnym Laboratorium Wzorcującym GAZEX działającym zgodnie z normą PN-EN ISO/IEC 17025 (akredytacja PCA nr AP150).

Schemat blokowy



Model urządzenia: WG-20.EG/A24

Parametry techniczne

Moduł sensoryczny Sensor Medium Standardowe progi alarmowe lub zakres pomiarowy
MS-20.EG Elektrochemiczny Tlenek węgla (CO)
Dwutlenek azotu (NO2)
30/60/150
3/6/15
ppm
ppm

Wyjścia sterujące stykowe
3
Wyjście sterujące "Awaria"
Sygnalizacja optyczna, wbudowana
Napięcie zasilania
24V=
Wymiary
80 x 195 x 68 mm
Kod EAN
5901769652293
Cena netto
789,00 zł N

Dokumentacja

Seria Dane techniczne Karta informacyjna urządzenia Instrukcja obsługi Deklaracja zgodności
W4a Pobierz plik Pobierz plik Pobierz plik
W4 Pobierz plik Pobierz plik Pobierz plik
W3 Pobierz plik Pobierz plik Pobierz plik
W2 Pobierz plik Pobierz plik
