MDP-1x/T

Moduł przyłączeniowy MDP-1x/T jest interfejsem służącym podłączaniu detektora typu DEX/P, DEX/A, DEX/F serii [W1] lub DG/P, DG/A, DG/F, DG/EF serii [W2] produkowanych od 9’2025 (tylko z okrągłą etykietą ostrzegawczą w kolorze żółtym na pokrywie czołowej) z systemami pomiarowymi innych producentów z wejściem w standardzie 4-20 mA. Posiada wyjście 4-20 mA aktywne tj. z emisją prądu.

Urządzenie ogranicza moc i napięcie dostarczane do detektora oraz zapewnia komunikację z detektorem i kontrolę ciągłości przewodu połączeniowego.

Cechy użytkowe

• możliwość podłączenia jednego detektora do jednego wejścia pomiarowego systemu;
• standard sygnału wyjściowego: 4-20 mA aktywny (z emisją prądu na wyjściu modułu);
• awaria detektora lub przewodu łączącego z detektorem sygnalizowana w obwodzie łączącym z systemem pomiarowym (Ip ≤ 0,5 mA);
• sygnalizacja optyczna zasilania modułu, zasilania i stanu detektora;
• możliwość ręcznego wyzwolenia sekwencji testowej na wyjściu oraz wyłączenia zasilania detektora;
• zasilanie 24 V=;
• obudowa do montażu na szynie TS35;
• Uwaga – nie pracuje z detektorami produkowanymi przed 9’2025 (nie może zastępować MDPL1).

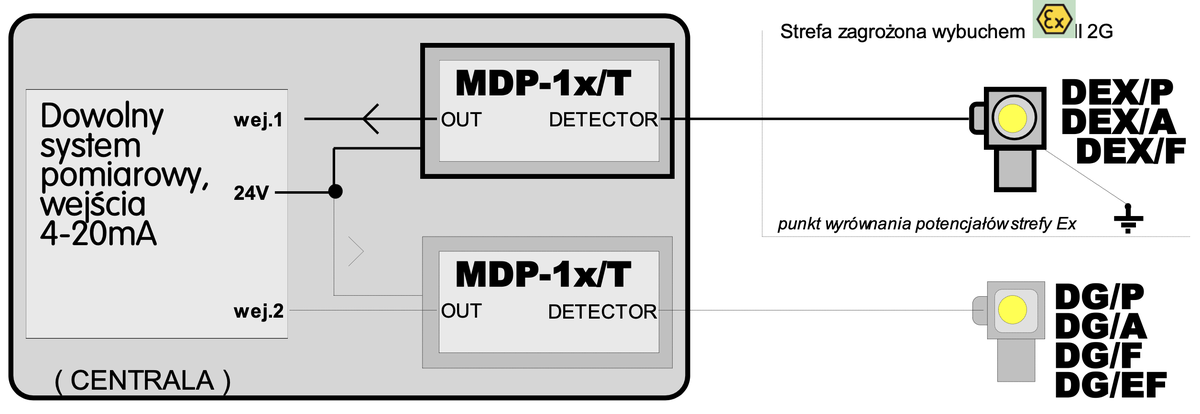

Schemat blokowy
