Zawory motylkowe ZM
Zawory motylkowe, odcinające dopływ gazu do instalacji/sieci o dużych przekrojach
Zawory motylkowe ZM są zaworami odcinającymi, składającymi się z międzykołnierzowej przepustnicy oraz napędu elektrycznego zasilanego napięciem 230V~. Mogą wchodzić w skład Automatycznego Systemu Odcinającego eliminującego zagrożenie wybuchem gazu ziemnego, biogazu, wodoru lub amoniaku w obiektach przemysłowych.
Sterowanie elektryczne umożliwia szybkie i skuteczne zamknięcie dopływu gazu do instalacji/sieci o dużych przekrojach.
Obszar zastosowań
- kotłownie gazowe dużych mocy,
- instalacje gazów przemysłowych.
Cechy użytkowe
- dowolny sposób zabudowy;
- dowolny kierunek przepływu gazu;
- bezkołnierzowa konstrukcja i uproszczony montaż;
- wielokrotnie mniejszy ciężar w porównaniu z kurkami kulowymi (np. DN150: tylko 15 kg), łatwy transport;
- specjalny wewnętrzny pierścień uszczelniający eliminuje stosowanie zewnętrznych uszczelek kołnierzowych;
- pomijalnie mały spadek ciśnienia, niewielkie zaburzenia przepływu gazu;
- niewielki moment obracający – możliwość stosowania jednofazowych napędów małej mocy (dla zaworów o max średnicy DN500);
- możliwość doboru uszczelek do agresywnych mediów;
- max ciśnienie robocze 1 MPa (10 bar) – wersja standardowa; na zamówienie: 0,3 MPa, 0,6 MPa lub 1,6 MPa;
- brak wymogu konserwacji – wieloletnia bezawaryjna praca.

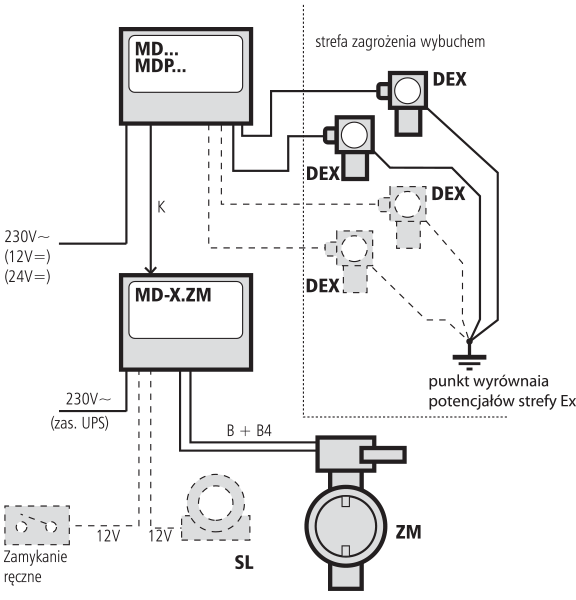

Schemat blokowy
Oferowane modele
Model | Średnica zaworu | Przyłącze | Średnica przyłącza | Cena netto | G/T | |
---|---|---|---|---|---|---|
ZM DN125 | DN125 | Kołnierzowe | DN125 | 1 149,00 € | N | |
ZM DN150 | DN150 | Kołnierzowe | DN150 | 1 289,00 € | N | |
ZM DN200 | DN200 | Kołnierzowe | DN200 | 1 949,00 € | N | |
Przeznaczone do biogazu | ||||||
ZM DN125 BIO | DN125 | Kołnierzowe | DN125 | 1 039,00 € | N | |
ZM DN150 BIO | DN150 | Kołnierzowe | DN150 | 1 099,00 € | N | |
ZM DN200 BIO | DN200 | Kołnierzowe | DN200 | 1 839,00 € | N |
