ZM/DN125

ZM/DN125

Grupa urządzenia: Zawory odcinające
Typ urządzenia: ZM

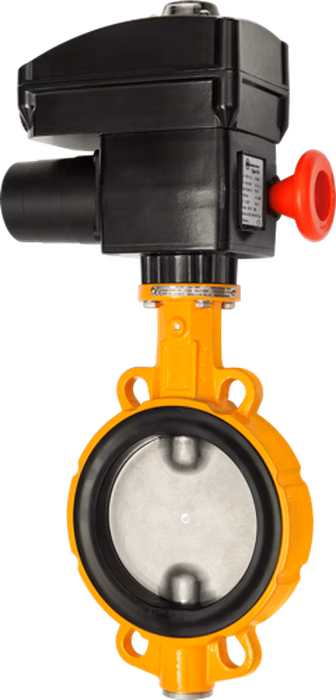

Zawory motylkowe ZM są zaworami odcinającymi, składającymi się z międzykołnierzowej przepustnicy oraz napędu elektrycznego zasilanego napięciem 230V~. Mogą wchodzić w skład Automatycznego Systemu Odcinającego eliminującego zagrożenie wybuchem gazu ziemnego, biogazu, wodoru lub amoniaku w obiektach przemysłowych.

Sterowanie elektryczne umożliwia szybkie i skuteczne zamknięcie dopływu gazu do instalacji/sieci o dużych przekrojach.

Obszar zastosowań

  • kotłownie gazowe dużych mocy,
  • instalacje gazów przemysłowych.

Cechy użytkowe

  • dowolny sposób zabudowy;
  • dowolny kierunek przepływu gazu;
  • bezkołnierzowa konstrukcja i uproszczony montaż;
  • wielokrotnie mniejszy ciężar w porównaniu z kurkami kulowymi (np. DN150: tylko 15 kg), łatwy transport;
  • specjalny wewnętrzny pierścień uszczelniający eliminuje stosowanie zewnętrznych uszczelek kołnierzowych;
  • pomijalnie mały spadek ciśnienia, niewielkie zaburzenia przepływu gazu;
  • niewielki moment obracający – możliwość stosowania jednofazowych napędów małej mocy (dla zaworów o max średnicy DN500);
  • możliwość doboru uszczelek do agresywnych mediów;
  • max ciśnienie robocze 1 MPa (10 bar) – wersja standardowa; na zamówienie: 0,3 MPa, 0,6 MPa lub 1,6 MPa;
  • brak wymogu konserwacji – wieloletnia bezawaryjna praca.

Schemat blokowy



Model urządzenia: ZM/DN125

Parametry techniczne

Średnica zaworu
DN125
Ciśnienie nominalne
1,0 MPa
Przyłącze
Kołnierzowe
Średnica przyłącza
DN125
Kierunek przepływu gazu
kierunek dowolny, dowolna pozycja zabudowy
Otwarcie / Zamknięcie zaworu
elektryczne (230V~; czas zamykania <12 sek.) lub ręcznie pokrętłem
Standardowe wyposażenie
siłownik elektryczny, pokrętło ręcznego zamykania, komora zaciskowa, przepusty kablowe
Wymiary
280 x 550 x 160 mm
Kod EAN
5901769657274
Cena netto
1 199,00 € N

Dokumentacja

Seria Dane techniczne Karta informacyjna urządzenia Instrukcja obsługi Deklaracja zgodności
od 2022 Pobierz plik Pobierz plik Pobierz plik
od 2017 Pobierz plik Pobierz plik Pobierz plik
