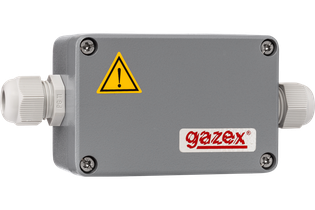

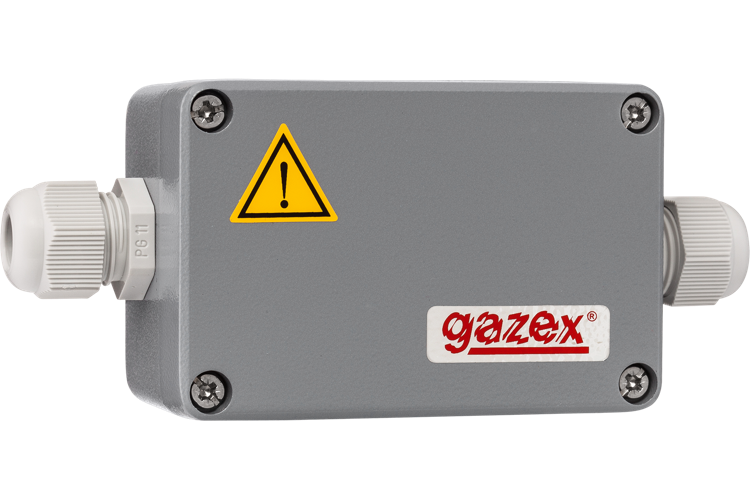

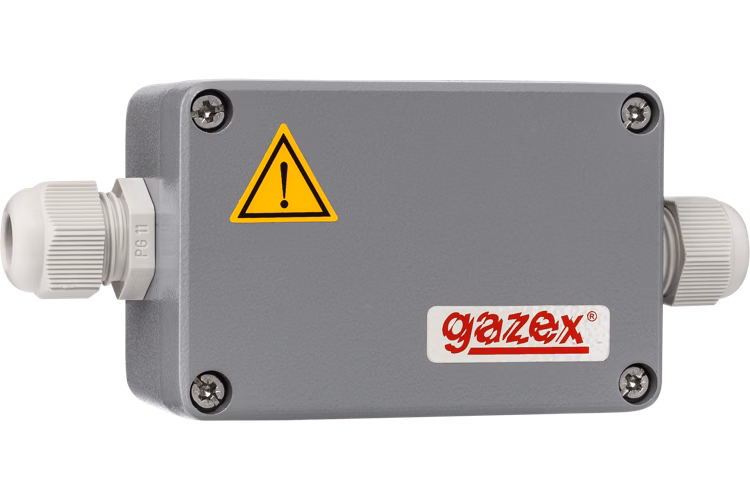

Dodatkowe moduły sterujące MDPL1
Interfejs służący podłączaniu detektora pomiarowego DEX/P do systemów pomiarowych innych producentów
Moduły przyłączeniowe są interfejsem służącym podłączaniu detektorów pomiarowych typu DEX/P (w odmianach P6… lub P4…) z systemami pomiarowymi innych producentów – z wejściem w standardzie 4-20mA, aktywnym tj. z emisją prądu.
Urządzenia MDPL1 ograniczają moc i napięcie dostarczane do detektora pomiarowego DEX/P do wartości dopuszczalnych przez certyfikat badania typu WE na zgodność z Dyrektywą ATEX tj. PMAX = 2 W, UMAX = 15V.
Cechy użytkowe
- możliwość podłączenia jednego pomiarowego detektora typu DEX/P do jednego wejścia pomiarowego systemu;
- standard sygnału 4-20mA pasywny (z pochłanianiem prądu na zaciskach „IN” modułu);
- awaria detektora lub przewodu łączącego z detektorem sygnalizowana w obwodzie łączącym z systemem pomiarowym (Ip ≤ 0,5 mA lub Ip ≥ 21 mA);
- zasilanie 24 V=;
- szczelna, odporna mechanicznie metalowa obudowa;
- bardzo proste i szybkie podłączenie/instalacja.

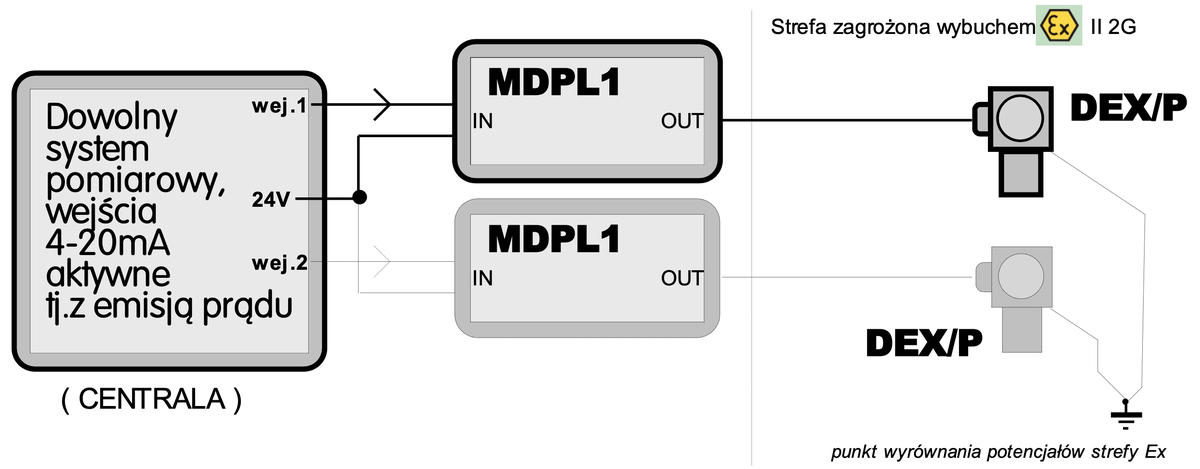

Schemat blokowy
Oferowane modele
| Model | Maksymalna ilość detektorów | Awaryjne podtrzymanie zasilania | Napięcie zasilania | Cena netto | G.t. | |
|---|---|---|---|---|---|---|
| MDPL1 | 1 | — | 24V= | 199,00 zł | C | |
| Model | Maksymalna ilość detektorów | Wyjścia sterujące alarmowe 12V= | Wyjścia sterujące stykowe | Wyjście sterujące awaryjne | Wyjście sterujące zaworem odcinającym | Wejścia alarmowe | Wyjście analogowe 4-20mA | Wyjście analogowe 2-10V | Wyjście cyfrowe RS-485 | Montaż na szynie TS35 | Awaryjne podtrzymanie zasilania | Napięcie zasilania | Wymiary | Cena netto | G.t. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MDPL1 | 1 | — | — | ✓ | — | — | ✓ | — | — | — | — | 24V= | 66 x 160 x 49 mm | 199,00 zł | C | |
