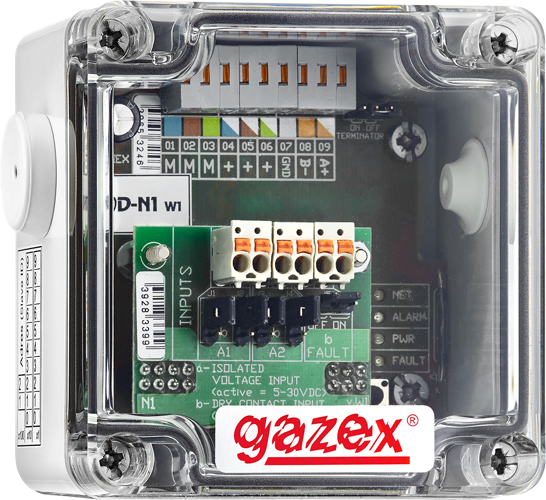

Adresowalne moduły sterujące MDD-N1
Adresowalne moduły przyłączeniowe wejść alarmowych służące do podłączania funkcjonującego dowolnego, dwuprogowego systemu detekcji gazów
Moduły przyłączeniowe wejść alarmowych typu MDD-N1 służą do podłączania funkcjonującego dowolnego dwuprogowego systemu detekcji gazów do Cyfrowego Systemu Detekcji Gazów (CSDG). Możliwe jest podłączenie poprzez wyjścia stykowe systemu lub wyjścia alarmowe 12V. Przyłączony system zajmuje jeden adres w przestrzeni adresowej detektorów (jest traktowany jako „detektor” przez moduł nadzorczy CSDG).
Urządzenie przetwarza sygnały alarmowe dwóch progów alarmowych oraz stykowego wyjścia awaria i przesyła do modułu nadzorczego (MDD-256/T).
Cechy użytkowe
- 3 wejścia beznapięciowe (sterowane z wyjść stykowych systemu zewnętrznego), w tym 2 z nich z możliwością konfiguracji do podłączenia zewnętrznych wyjść alarmowych 12V=;
- port RS-485, protokół MODBUS RTU, galwanicznie izolowany;
- testowanie „bezdotykowe” (magnetycznie, bez otwierania obudowy);
- zasilanie 24V= z magistrali z pojedynczym przewodem FTP;
- wszystkie zaciski bezśrubowe, zdejmowalne;
- zaciski wejściowe z możliwością łączenia żył wielodrutowych (linka, bez zaciskania tulejek) = bardzo proste i szybkie podłączenie/instalacja, ułatwiona konserwacja;
- szczelna, odporna mechanicznie obudowa;
- konfiguracja ustawień modułu poprzez moduł nadzorczy MDD-256/T (manualnie za pomocą klawiatury na panelu czołowym) lub przez dedykowane oprogramowanie konfiguracyjne „DETnet View”, dostępne pod adresem https://www.gazex.pl/oprogramowanie/.

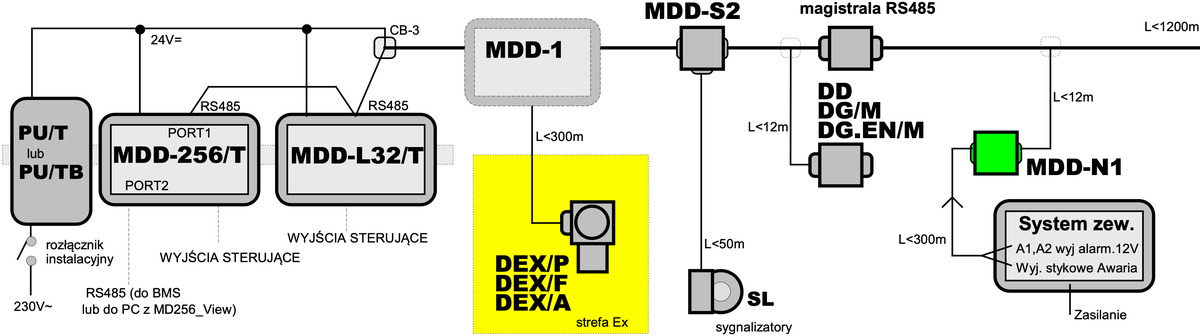

Schemat blokowy
Oferowane modele standardowe
Model | Maksymalna ilość detektorów | Podtrzymanie zasilania | Napięcie zasilania | Cena netto | G.t. | |
---|---|---|---|---|---|---|
MDD-N1 |
|
— | 24V= | 259,00 zł | N |
Model | Maksymalna ilość detektorów | Wyjścia sterujące alarmowe 12V= | Wyjścia sterujące stykowe | Wyjście sterujące awaryjne | Wyjście sterujące zaworem odcinającym | Wejścia alarmowe | Wyjście analogowe 4-20mA | Wyjście analogowe 2-10V | Wyjście cyfrowe RS-485 | Montaż na szynie TS35 | Podtrzymanie zasilania | Napięcie zasilania | Wymiary | Cena netto | G.t. | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MDD-N1 |
|
— | — | — | 3 | 24V= | 92 x 82 x 55 mm | 259,00 zł | N |
