ZB-50

ZB-50

Grupa urządzenia: Zawory odcinające
Typ urządzenia: ZB

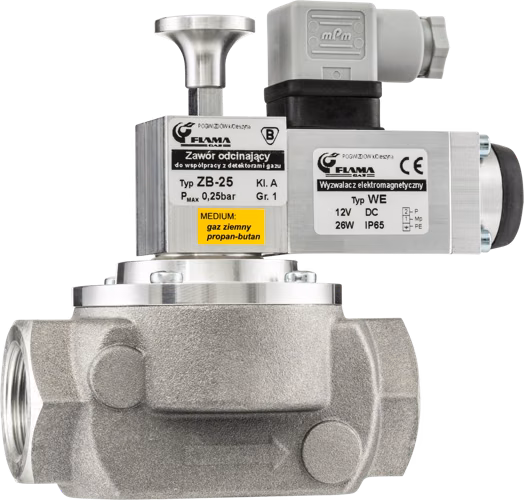

Zawory odcinające typu ZB są szybko zamykającymi się zaworami grzybkowymi do współpracy z detektorami gazu (systemami detekcji gazu).

Otwierane są tylko ręcznie, a zamykane za pomocą impulsu elektrycznego (12V=) lub ręcznie - specjalnym przyciskiem. Zarówno w pozycji otwarcia jak i zamknięcia nie wymagają zasilania. Zawory w pozycji roboczej są otwarte i pozwalają na swobodny przepływ gazu.

Zadziałanie zaworów - tzn. natychmiastowe odcięcie dopływu gazu do urządzenia lub instalacji gazowej - następuje pod wpływem impulsu elektrycznego pochodzącego z systemu wykrywającego obecność gazu w dozorowanych przestrzeniach. Impuls generowany jest w chwili, gdy stężenie gazu przekroczy ściśle określony próg.

Obszar zastosowań

  • w systemach zabezpieczających instalacje gazowe: w kotłowniach gazowych, budynkach mieszkalnych itp.;
  • w instalacjach gazowych niskiego ciśnienia;
  • może pełnić dodatkowo funkcję ręcznego kurka odcinającego.

Cechy użytkowe

  • zarówno w pozycji otwartej jak i zamkniętej nie wymagają zasilania - są energooszczędne (impuls elektryczny 12V= o czasie trwania < 1s potrzebny jest jedynie do zamknięcia zaworu);
  • niewrażliwe na zanik napięcia zasilającego system - jego brak czy chwilowe zaniki nie powodują zmian w przepływie gazu przez zawór;
  • odporny na wszelkie zakłócenia mogące w stanie zamkniętym spowodować jego przypadkowe otwarcie (tylko świadome działanie osób nadzoru);
  • bardzo małe pole manewrowe wymagane do obsługi oraz mała siła potrzebna do otwarcia zaworu;
  • prosta, tania, niezawodna i lekka konstrukcja;
  • wyposażone w filtr siatkowy gwarantujący długą żywotność;
  • max ciśnienie robocze 25 kPa (0,25 bar);
  • spełnia wymagania PN-EN161.


Model urządzenia: ZB-50

Parametry techniczne

Średnica zaworu
DN50
Ciśnienie nominalne
0,025 MPa
Przyłącze
Gwintowane
Średnica przyłącza
2"
Kierunek przepływu gazu
kierunek zgodny ze strzałką na korpusie
Otwarcie / Zamknięcie zaworu
otwieranie wyłącznie ręczne; zamknięcie impulsem elektrycznym (12V=) lub ręcznie
Standardowe wyposażenie
...
Wymiary
193 x 188 x 140 mm
Kod EAN
5901769650824
Cena netto
1 090,00 zł N

Dokumentacja

Seria Dane techniczne Karta informacyjna urządzenia Instrukcja obsługi Deklaracja zgodności
2/2010/KK Pobierz plik Pobierz plik Pobierz plik
