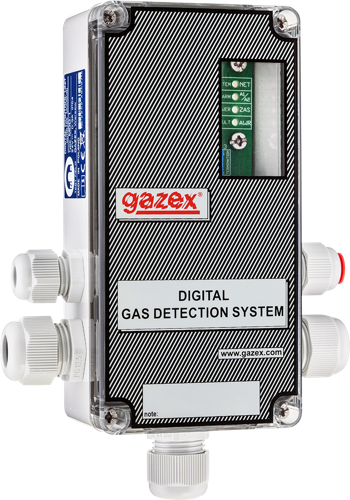

Adresowalne moduły sterujące MDD-1

Moduły przyłączeniowe MDD-1 są interfejsem służącym podłączaniu jednego detektora pomiarowego typu DEX/P (ewentualnie DG/P) lub progowego typu DEX/F (ewentualnie DG/F lub DG.EN) do systemów z magistralą cyfrową w standardzie RS485.

Urządzenia stanowią puszkę przelotową na magistrali cyfrowej oraz ograniczają moc i napięcie dostarczane do detektora. Montaż poza strefą zagrożenia wybuchem.

Cechy użytkowe

• możliwość podłączenia jednego detektora pomiarowego typu DEX/P (ewentualnie DG/P) lub jednego, progowego typu DEX/F (ewentualnie DG/F lub DG.EN) - z możliwością wyłączania zasilania detektora (przełącznikiem funkcyjnym);
• port RS-485, galwanicznie izolowany, protokół MODBUS RTU;
• w Cyfrowym Systemie Detekcji Gazów (ze sterownikiem nadrzędnym typu MDD-256/T) moduł przyłączeniowy traktowany jest jako „detektor”;
• testowanie „bezdotykowe”;
• sygnalizacja awarii w przewodzie sygnałowym detektora pomiarowego;
• zasilanie 24V=;
• możliwość „wcięcia” w dowolnym miejscu magistrali cyfrowej;
• bardzo proste i szybkie podłączenie/instalacja;
• możliwość ustawienia końcowego terminatora sieci RS-485;
• wszystkie zaciski bezśrubowe, zdejmowalne; zaciski detektora i zasilania magistrali z możliwością łączenia żył wielodrutowych (linka, bez zaciskania tulejek) umożliwiają bardzo proste i szybkie podłączenie/instalację, ułatwioną konserwację;
• szczelna, odporna mechanicznie obudowa z ABS/PC;
• konfiguracja ustawień modułu przez dedykowane oprogramowanie konfiguracyjne „DETnet View”, dostępne pod adresem https://www.gazex.pl/oprogramowanie/.

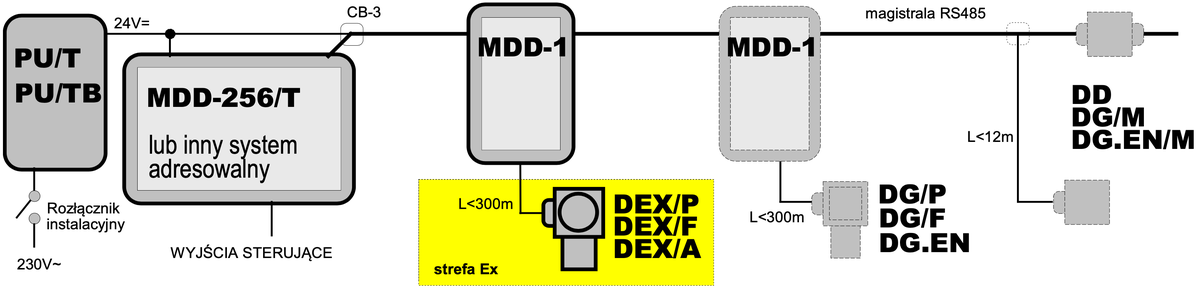

Schemat blokowy
