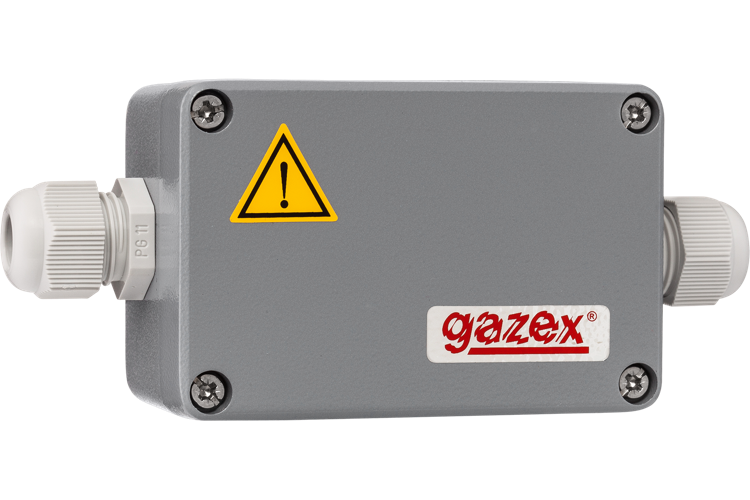

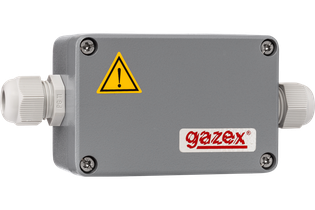

MDPL1

MDPL1

Grupa urządzenia: Dodatkowe moduły sterujące
Typ urządzenia: MDPL1

Moduły przyłączeniowe są interfejsem służącym podłączaniu detektorów pomiarowych typu DEX/P (w odmianach P6… lub P4…) z systemami pomiarowymi innych producentów – z wejściem w standardzie 4-20mA, aktywnym tj. z emisją prądu.

Urządzenia MDPL1 ograniczają moc i napięcie dostarczane do detektora pomiarowego DEX/P do wartości dopuszczalnych przez certyfikat badania typu WE na zgodność z Dyrektywą ATEX tj. PMAX = 2 W, UMAX = 15V.

Cechy użytkowe

  • możliwość podłączenia jednego pomiarowego detektora typu DEX/P do jednego wejścia pomiarowego systemu;
  • standard sygnału 4-20mA pasywny (z pochłanianiem prądu na zaciskach „IN” modułu);
  • awaria detektora lub przewodu łączącego z detektorem sygnalizowana w obwodzie łączącym z systemem pomiarowym (Ip ≤ 0,5 mA lub Ip ≥ 21 mA);
  • zasilanie 24 V=;
  • szczelna, odporna mechanicznie metalowa obudowa;
  • bardzo proste i szybkie podłączenie/instalacja.

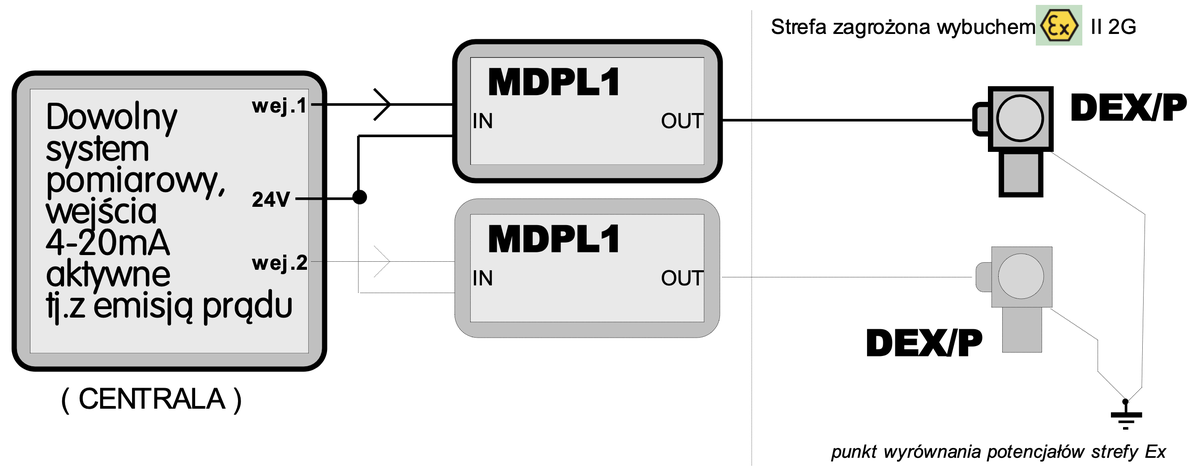

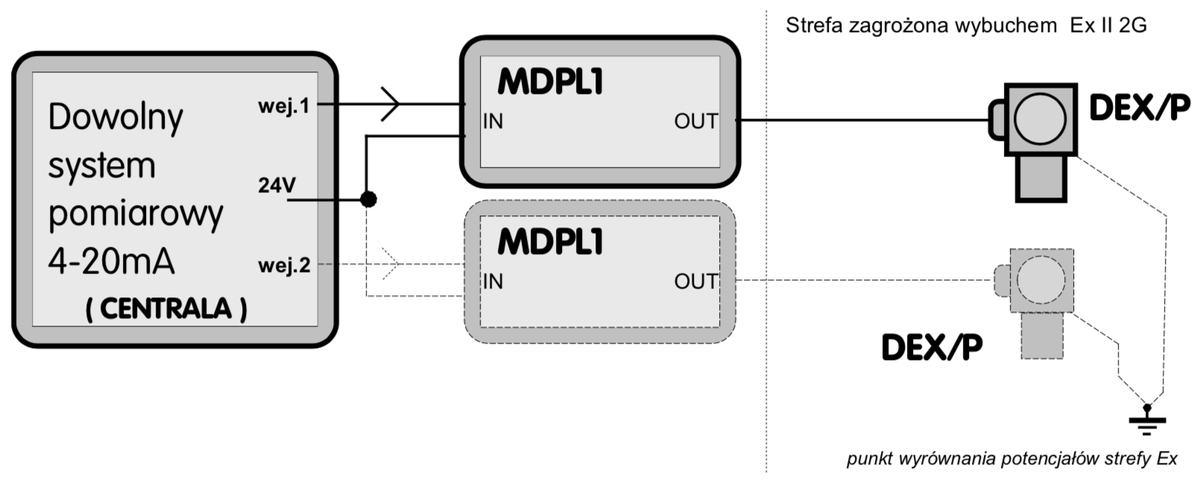

Schemat blokowy



Model urządzenia: MDPL1

Parametry techniczne

Maksymalna ilość detektorów
1
Wyjście sterujące awaryjne
Wyjście analogowe 4-20mA
Napięcie zasilania
24V=
Wymiary
66 x 160 x 49 mm
Kod EAN
5901769653405
Cena netto
199,00 zł C
