MDD-L32/T

MDD-L32/T Wyjście RS-485 TS35

Grupa urządzenia: Adresowalne moduły sterujące
Typ urządzenia: MDD-L32/T

Cyfrowe moduły wizualizacyjno-wykonawcze MDD-L32/T są przeznaczone do optycznego obrazowania stanu do 32 detektorów pracujących w Cyfrowym Systemie Detekcji Gazów oraz sterowania innymi urządzeniami wykonawczymi/sygnalizatorami poprzez wyjścia stykowe (4 szt.) i wyjścia alarmowe 12V= (2 szt.).

Komunikacja z modułem nadrzędnym typu MDD-265/T odbywa się w standardzie przemysłowym RS-485, zgodnym z protokołem MODBUS RTU.

Cechy użytkowe

  • proste i szybkie obrazowanie stanu do 32 detektorów w Cyfrowym Systemie Detekcji Gazów z nadrzędnym modułem sterującym MDD-256/T;
  • komunikacja w standardzie RS-485 (MODBUS RTU), port izolowany galwanicznie;
  • sygnalizacja optyczna zasilania, stanów alarmowych i awaryjnych poszczególnych detektorów (poprzez stan 32 kompletów po 5 lampek LED);
  • sygnalizacja optyczna stanów stykowych wyjść sterujących OUT1, OUT2, OUT3, OUT4;
  • cztery standardowe tryby pracy wyjść z podziałem na strefy;
  • wyjścia alarmowe 12V= do sterowania sygnalizatorami akustycznymi i optycznymi; opcjonalnie: możliwość konfigurowania wg indywidualnych potrzeb Klienta (jako „OUT5” i „OUT6”);
  • standardowo: wyjścia stykowe (galwanicznie separowane, 4 szt.), do sterowania wentylatorami, silnikami, stycznikami, tablicami informacyjnymi lub łączenia z automatyką budynku/zakładu;opcjonalnie: możliwość konfigurowania wg indywidualnych potrzeb Klienta;
  • bardzo proste, intuicyjne uruchomienie systemu o standaryzowanych właściwościach i ustawieniach (podział sygnalizacji na dwie strefy po 16 kompletów lampek i po dwa wyjścia stykowe);
  • obudowa przystosowana do montażu na szynie TS35 w standardowych rozdzielniach elektrycznych;
  • konfiguracja ustawień modułu poprzez moduł nadrzędny MDD-256/T (manualnie za pomocą klawiatury na panelu czołowym) lub przez dedykowane oprogramowanie konfiguracyjne „MDD256 View”, dostępne pod adresem https://www.gazex.pl/oprogramowanie/.

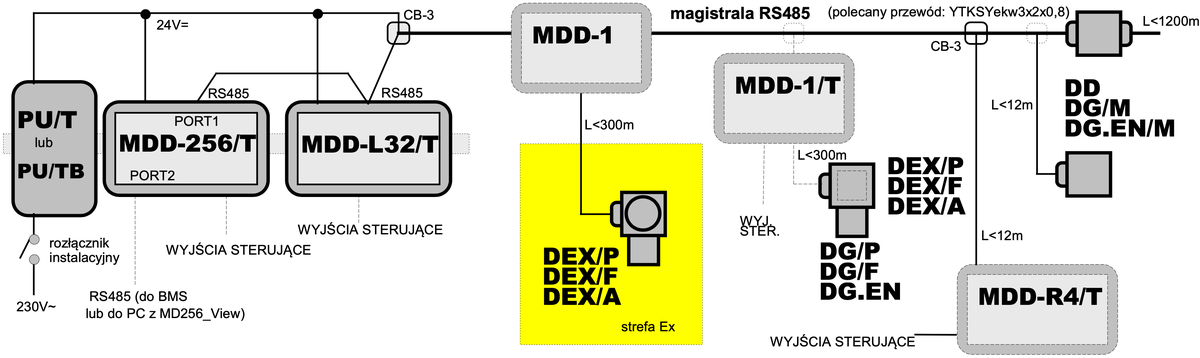

Schemat blokowy



Model urządzenia: MDD-L32/T

Parametry techniczne

Wyjścia sterujące alarmowe 12V=
2
Wyjścia sterujące stykowe
4
Wyjście sterujące awaryjne
Wyjście cyfrowe RS-485
Montaż na szynie TS35
Napięcie zasilania
24V=
Wymiary
106 x 90 x 65 mm
Kod EAN
5901769651371
Cena netto
469,00 zł N

Dokumentacja

Seria Dane techniczne Karta informacyjna urządzenia Instrukcja obsługi Deklaracja zgodności
W3 Pobierz plik Pobierz plik Pobierz plik
W2 Pobierz plik Pobierz plik Pobierz plik
