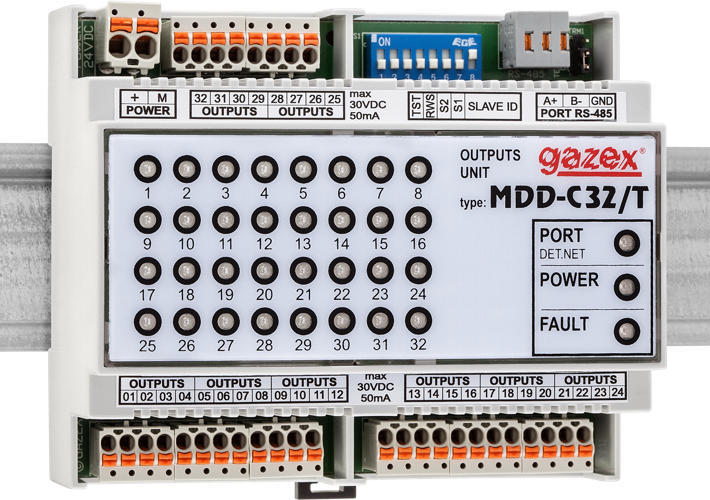

Adresowalne moduły sterujące MDD-C32/T

Cyfrowe moduły sterujące MDD-C32/T są elementami wykonawczymi Cyfrowego Systemu Detekcji Gazów (CSDG). Poprzez 32 niskonapięciowe wyjścia typu OC, umożliwiają sterowanie zewnętrznymi przekaźnikami np. typu RM. Stan każdego z wyjść jest sygnalizowany optycznie na panelu czołowym.

Komunikacja z modułem nadrzędnym typu MDD-265/T odbywa się w standardzie przemysłowym RS-485, zgodnie z protokołem MODBUS RTU.

Cechy użytkowe

• proste, intuicyjne podłączenie w CSDG (z modułem nadrzędnym MDD-256/T);
• komunikacja w standardzie RS-485 (MODBUS RTU), port izolowany galwanicznie;
• sygnalizacja optyczna zasilania, stanu komunikacji z modułem nadzorczym;
• 32 wyjścia niskonapięciowe typu OC sterujące przekaźnikami zewnętrznymi (np. typu RM);
• sygnalizacja optyczna stanów alarmowych poszczególnych wyjść (32 lampki LED);
• cztery tryby pracy przyporządkowania wyjść w CSDG (ustawianie przełącznikiem konfiguracyjnym):
  • każde wyjście do jednego detektora: sygnalizuje stan tylko A1, stan tylko A2, stan A1 lub A2;
  • dwa kolejne wyjścia do jednego detektora: jedno sygnalizuje stan A1, drugie A2;
• możliwość współpracy z cyfrowymi modułami MD(P)-16(8,4) jako rozdzielacz wyjść stykowych [RWS] (z automatyczną konfiguracją wyjść dla określonych stanów detektorów);
• możliwość generacji sekwencji testowej wyjść (przełącznikiem konfiguracyjnym);
• obudowa przystosowana do montażu na szynie TS35 w standardowych rozdzielniach elektrycznych;
• zaciski przyłączeniowe zdejmowalne, bezśrubowe (prosty montaż i serwis), uniwersalne (możliwość przyłączania przewodów jedno- i wielodrutowych bez zaciskanych tulejek);
• konfiguracja ustawień modułu poprzez moduł nadrzędny MDD-256/T (manualnie za pomocą klawiatury na panelu czołowym) lub przez dedykowane oprogramowanie konfiguracyjne „MDD256 View”, dostępne pod adresem https://www.gazex.pl/oprogramowanie/.

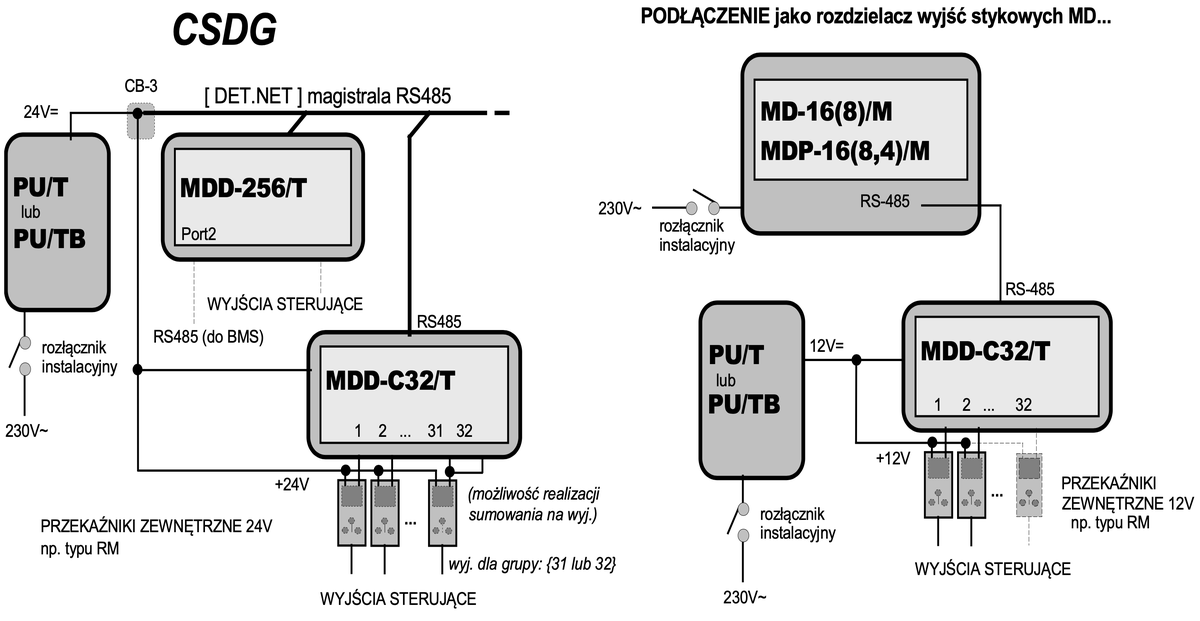

Schemat blokowy
