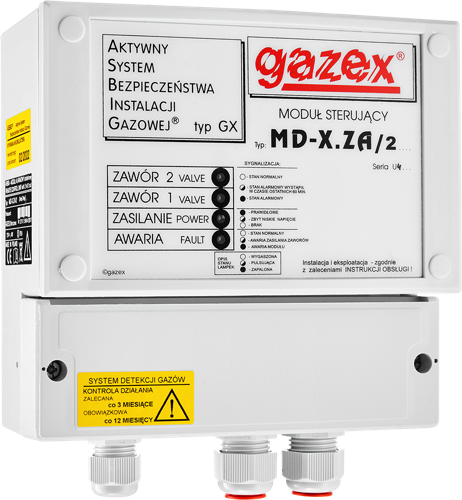

MD-X.ZA24/2x
Product model withdrawn from sale
Device group: Additional control unitsDevice type: MD-X.ZA/2 Description of device type
Mikroprocesorowe moduły sterujące MD-X.ZA/2 są przeznaczone do sterowania zaworami odcinającymi MAG-3 w Aktywnym Systemie Bezpieczeństwa Instalacji Gazowej (ASBIG®) typu GX produkcji GAZEX.
Mogą sterować innymi zaworami z cewką zwalniającą typu COD lub cewką o podobnych parametrach. Współpracują ze wszystkimi modułami alarmowymi typu MD (niezależnie od wersji i daty produkcji), wybranymi modułami sterującymi MDD (systemy adresowalne) lub innymi systemami z alarmowym wyjściem napięciowym 12V=. Umożliwiają proste dołączenie ręcznego wyłącznika sterującego zamknięciem zaworu(ów) MAG-3 i podobnych.
Obszar zastosowań
- przemysłowe i osiedlowe kotłownie gazowe,
- budynki użyteczności publicznej,
- hale ogrzewane promiennikami gazowymi,
- bazy magazynowe i rozlewnie gazu płynnego.
Cechy użytkowe
- możliwość sterowania od 1 do 4 zaworów MAG-3 (po 2 na każde wyjście);
- długość połączenia przewodowego z systemem detekcji (odległość pomiędzy zaworem i systemem) jest możliwa do ok. 400m;
- wyjście stykowe AWARIA monitorujące stan modułu; sygnalizuje uszkodzenie modułu, brak podłączenia dowolnego zaworu, niesprawny akumulator wewnętrzny oraz brak lub niewłaściwe napięcie zasilania;
- możliwość ręcznego testowania zaworów;
- możliwość podziału na 2 strefy wejść/wyjść, galwaniczna separacja wejść;
- możliwość współpracy ze wszystkimi modułami serii MD i systemami obcymi;
- sygnalizacja optyczna i akustyczna sygnału alarmowego (z pamięcią - kasowanie ręcznym przyciskiem pod pokrywą);
- sygnalizacja podłączenia zaworów;
- możliwość sterowania odległych zaworów w strefach o niewymiennym okablowaniu – opcja z powiększonym napięciem wyjściowym: MD-X.ZA/2x (z wyjątkiem MAG-3 zainstalowanych w strefach Ex).

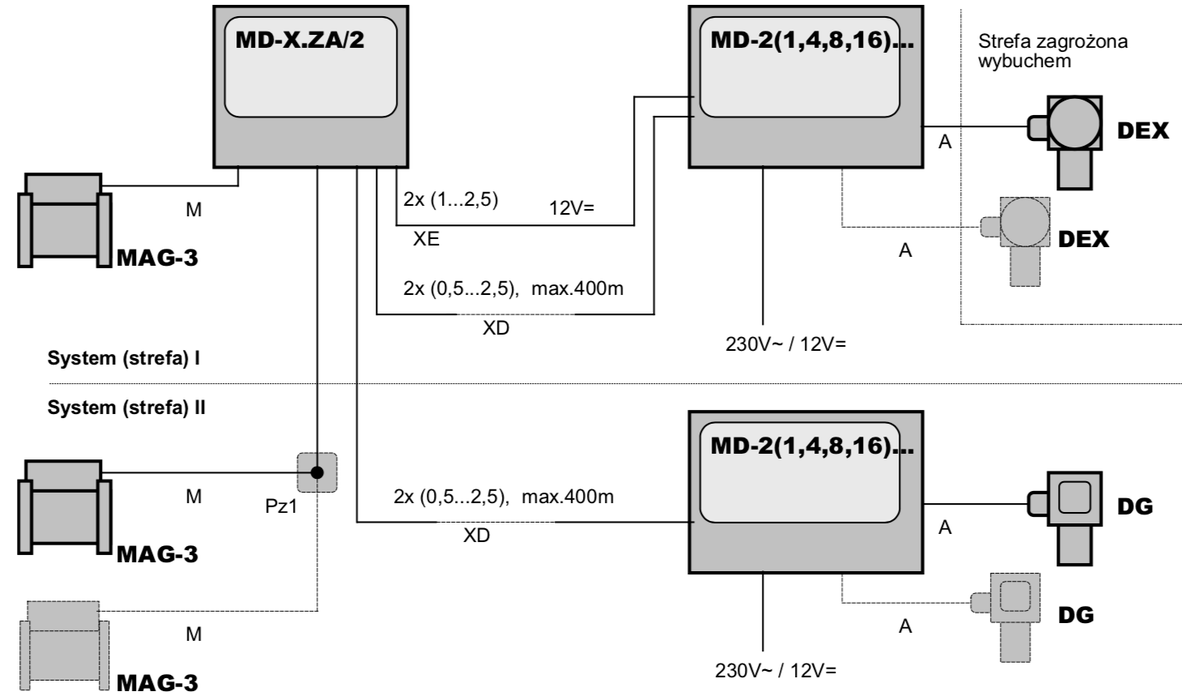

Schemat blokowy
Device model: MD-X.ZA24/2x
Technical parameters
- Emergency control output
- Output controlling the shut-off valve
- Alarm inputs
- 2
- Additional parameters
- Control outputs 24VDC
- Supply voltage
- 24VDC
- Dimensions
- 190 x 165 x 96 mm
Documentation
Series | Technical data | Device information sheet | Instruction manual | Declaration of conformity |
---|---|---|---|---|
U4 | Download file | — | — | Download file |
